Mosiężny kran z mosiądzu ze zdejmowaną złączką

21-05-2018
Zaopatrzenie w wodę

Liczba systemów komunikacyjnych w nowoczesnych budynkach mieszkalnych jest bardzo wysoka, a niektóre z nich wymagają instalacji armatury wodnej. Jednym z ważnych elementów jest kran, który umożliwia dozowanie dopływu płynu. W przeciwieństwie do kranu, to urządzenie może dostarczać tylko gorącą lub zimną wodę.

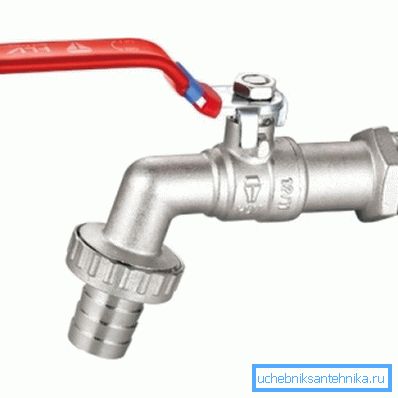

Zdjęcie pokazuje zawór ścienny z dopasowaniem.

Plusy i minusy mechanizmu kulowego

Szczególne zapotrzebowanie mają krany i krany toaletowe, których główny element ma kulisty kształt. Taka popularność wynika przede wszystkim z licznych zalet produktów. Jednak wraz z pozytywnymi aspektami należy uznać za aspekty negatywne.

Lista świadczeń

  • Najprostsza konstrukcja nie oznacza obecności skomplikowanych części, więc niezawodność produktów jest bardzo wysoka.
  • Niska cena tego typu produktów do składania wody pozwala znacznie rozszerzyć środowisko konsumenckie.
  • Ze względu na niewielki promień skrętu dźwigni awaryjne zamknięcie może zostać wykonane w ciągu kilku sekund.
  • Podczas obsługi takich dźwigów można wizualnie określić poziom nakładania się kanału zasilającego.
  • Zakres zastosowania jest dość szeroki, co oznacza, że ​​produkt jest rozpowszechniony.
  • Możliwość instalacji ręcznej jest dodatkowym atutem, ponieważ w tym przypadku możliwe jest zaoszczędzenie środków finansowych.

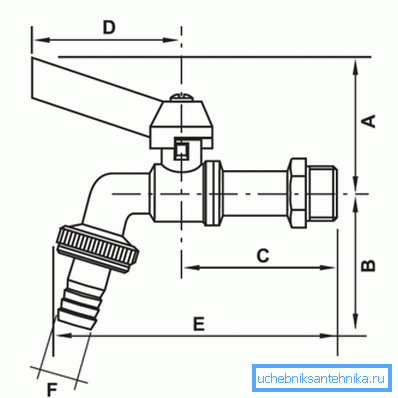

Rysunek produktu: widok z boku.

Niektóre wady

  • Przy niskiej jakości środowiska pracy produkty mogą zawieść, szczególnie jeśli nie obracały się przez długi czas.
  • Przedłużająca się ekspozycja na rdzę zwykle powoduje uszkodzenie powierzchni głównego elementu, dzięki czemu kran zaczyna przepuszczać wodę nawet w pozycji zamkniętej.
  • Nie zaleca się instalowania tego urządzenia w pomieszczeniach, w których można obniżyć temperaturę do minusów.

Suplement! Prezentowane produkty mają wgłębienia znajdujące się między ciałem a piłką, co prowadzi do sedymentacji cząstek stałych w tej strefie. Ten stan rzeczy niekorzystnie wpływa na pierścienie siodełka.

Opis zasady działania

Każdy mechanizm kulowy ma specjalny zawór w obudowie, w którym wywiercony jest otwór przelotowy. Jego średnica odpowiada rozmiarowi podłączanego rurociągu, dlatego przy pełnym otwarciu nie obserwuje się zmniejszenia przepustowości. Oznacza to, że woda przepływa w tym samym tempie iz takim samym ciśnieniem.

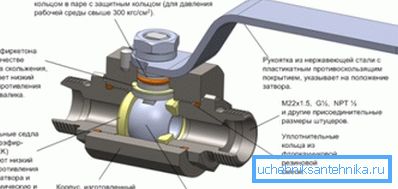

Schemat zapewniający lepsze zrozumienie zasady działania.

Podczas otwierania osi otworu i rurociągu pokrywają się, a po obróceniu o 90 stopni obszar przepływu całkowicie pokrywa się. W tym przypadku pojawia się bariera w postaci bocznych ścian kuli na drodze ruchu wody. Jeśli dźwignia zostanie obrócona o 45 stopni, przepływ płynu zostanie przeprowadzony w trybie skróconym.

Jako warstwa uszczelniająca dla szczeliny między obudową a wypolerowaną powierzchnią urządzenia ruchomego stosuje się pierścienie końcowe, których prasowanie jest zapewnione przez specjalne sprężyny lub sworznie łączące.

Takie produkty w warunkach życia mogą być instalowane na umywalkę. Kontrola przepływu odbywa się najczęściej za pomocą dźwigni.

Informacje techniczne

Aby ocenić produkt, konieczne jest zapoznanie się z charakterystyką techniczną jednego modelu popularnego producenta. Takie urządzenie jest zwykle używane jako armatura wodna, która jest instalowana na rurociągach sieci dostarczających ciepłą i zimną wodę.

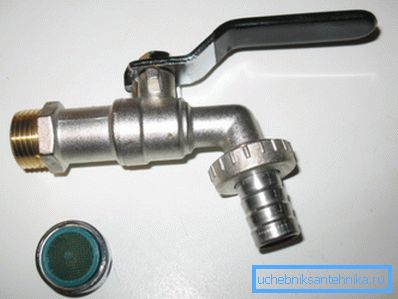

Odpinany łącznik umieszczony bezpośrednio po zgięciu.

Jeśli chodzi o linie technologiczne, żuraw tego typu może być zainstalowany na elementach transportujących gazy i ciecze. Do zamocowania węża należy zdejmowana złączka. Wszystkie produkty muszą być zgodne z punktami określonymi w GOST 19681.

Charakterystyczne Wskaźnik
Nominalne ciśnienie 1,6 MPa
Przepływ przy niskim ciśnieniu roboczym 0,07 l / s
Przybliżona żywotność 20 lat
Szczelność połączenia > 0,4 MPa
Średni zasób 4000 cykli
Wymiary nominalne ? i? cala
Ciśnienie testowe 2,4 MPa
Siła przyłożona do dźwigni

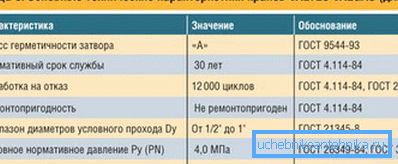

Charakterystyki techniczne produktów stosowanych do gazu.

Produkty urządzeń

Ten element armatury wodnej zwykle składa się ze znacznej liczby części składowych, chociaż jest to urządzenie niezbyt skomplikowane.

Poniżej opisano podstawowe składniki, które odgrywają ważną rolę w funkcjonowaniu produktu.

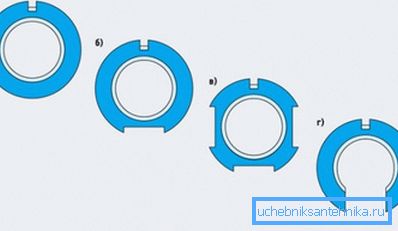

Możliwy przekrój zaworów kulowych.
  • Obudowa zawiera wewnętrzne części, chroniące je przed wpływami zewnętrznymi. Wykonany jest z niklowanego mosiądzu.
  • Zawór kulowy jest głównym elementem, który służy do otwierania i zamykania przepływu. Wykonany jest ze stopu miedzi z chromowaniem.
  • Pierścienie siodłowe Wyprodukowany na bazie teflonu, który dodatkowo zawiera węgiel i elastomer.
  • Stock Jest to element kinematyczny, który przenosi siłę z mechanizmu napędowego.
  • Pierścienie uszczelniające pozwala poprawić uszczelnienie. Głównym materiałem jest guma.
  • Anodowane złącze węża ze stali - Jest to kawałek w postaci tulei, która jest niezbędna do podłączenia do systemu rurociągów.
  • Nakrętka nakrętki odnosi się do elementów gwintowanego połączenia rurowego do realizacji transmisji śrubowej.
  • Uchwyt klapy Silumin ze śrubą mocującą pozwala wykonywać podstawowe czynności na zachodzeniu na siebie wody.

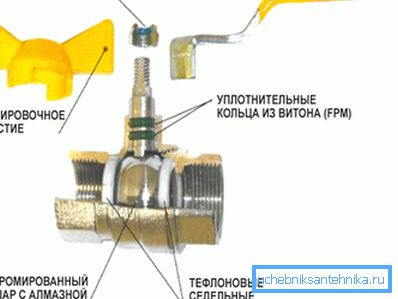

Demonstracja głównych elementów projektu.

Uwaga! Wraz z tym produktem zwykle dostarczany jest specjalny rozsiewacz z tworzywa sztucznego ABS. Sam materiał jest żywicą odporną na uszkodzenia mechaniczne.

Wymiary całkowite

Aby lepiej zrozumieć parametry, proponuje się przyjrzenie się specjalnej tabeli, w której podane są podstawowe dane dla modeli sprzężenia kulowego. Rozmiar gwintu jest zwykle wskazywany przez ułamek, ale w tym przypadku kreska jest pomijana.

Wątek Odległości w milimetrach
Od krawędzi uchwytu do środkowej osi zaworu Od dołu dyszy do osi centralnej Od szczytu uchwytu do środka kanału
1 2 56 48 49
3 4 56 57 52

Instrukcje instalacji

  • Sprzężenie produktu z rurami powinno odbywać się przy użyciu materiałów fluoroplastycznych w celu zagęszczenia w celu poprawy szczelności.
  • Podczas instalacji nie zaleca się stosowania kluczy rurowych typu dźwigni należących do kategorii powyżej drugiego numeru. Uderzenie jest dozwolone bezpośrednio na sześciokącie dyszy.
  • Mocowanie elastycznych węży do kształtek powinno odbywać się za pomocą tradycyjnych zacisków śrubowych. W tym przypadku użycie różnego rodzaju przewodów jest niedozwolone.
  • Instalując zawór, nie można przekroczyć maksymalnego możliwego momentu obrotowego. Dla produktów z gwintem? - 30 Nm, a dla połączenia gwintowego w krokach? - 40 Nm.

Zalecenia dotyczące użytkowania

  • Produkty muszą być używane w określonych warunkach ciśnienia i temperatury. Dane te są zwykle wymienione w opisie cech technicznych produktów.
  • Nie używaj urządzenia, jeśli nakrętka mocująca uchwyt jest w stanie osłabienia. W przeciwnym razie akcje mogą zawieść.

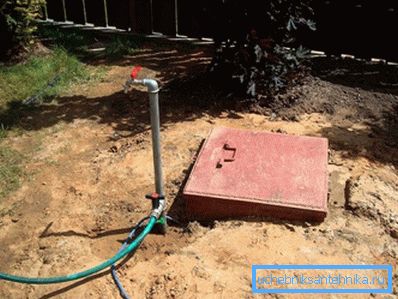

Demonstrowany żuraw zamontowany na ulicy.

Możliwe usterki

Najczęściej występuje wyciek w złączce, co jest spowodowane przede wszystkim złym uszczelnieniem złącza podczas prac montażowych. Możesz rozwiązać ten problem, wymieniając uszczelkę, ale będzie musiał się rozebrać.

Wyciek płynu może również wystąpić pod nakrętką złączkową. W takim przypadku można założyć, że uszczelka jest uszkodzona. Po wymianie produkt zwykle działa normalnie.

Jeśli przepływa bezpośrednio spod trzpienia, to z dużym prawdopodobieństwem możemy mówić o zużyciu uszczelnienia dławnicy, co oznacza, że ​​wymagana będzie całkowita wymiana żurawia.

Transport i przechowywanie

  • Produkty tego rodzaju powinny być przechowywane w opakowaniu, w którym zostały dostarczone na rynek konsumencki. Główne warunki wymagające zgodności przedstawiono w punktach GOST 15150.
  • Jeśli chodzi o transport gotowych produktów, należy go przeprowadzić w ścisłej zgodności z tą samą dokumentacją techniczną, co w poprzednim akapicie.

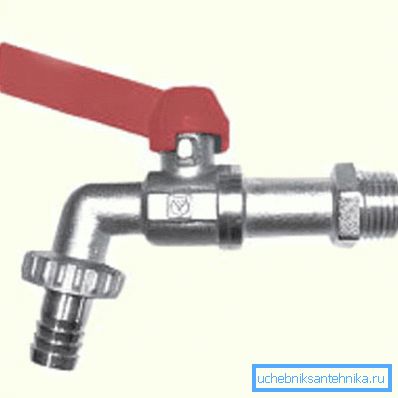

Prezentowany kran z gwintowanym połączeniem?

Na zakończenie
