Nakrętka kulkowa z nakrętką kołpakową - rozwiązanie wielu

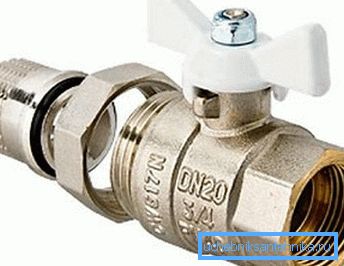

Rozdzielając rury do mieszkania, można zastosować kilka rodzajów połączeń, w zasadzie wszystkie można podzielić na 2 - odłączalne i jednoczęściowe. Nakrętka kołpakowa stosowana jest przy łączeniu "amerykańskiego" i pozwala znacznie ułatwić pracę nie tylko przy łączeniu rur, ale także przy instalowaniu dźwigów.

O zaletach zaworów kulowych z nakrętką nasadową

Oczywiście, powierzenie specjalistom wszystkich prac w mieszkaniu jest wygodne, ale wiele z nich wykonuje samą pracę z rurami. W tym przypadku wartość odłączanej metody dokowania zwiększa się tylko - kiedy wycieka, zawsze można ją zdemontować i dalej uszczelnić.

Jeśli chodzi o modele kulkowe z nakrętkami, ich zastosowanie pozwala:

• Taka konstrukcja umożliwia obrót tylko nakrętki - jest to szczególnie ważne podczas pracy w ciasnych warunkach;
• demontaż takiego złącza odbywa się bez uszkodzenia rurociągu - wystarczy odkręcić nakrętkę W przypadku, na przykład, połączenia spawanego rury, nie byłoby to możliwe;

• stosowanie nakrętki kołpakowej upraszcza rozwiązanie niektórych zadań sanitarnych. Na przykład taki projekt może zastąpić tradycyjny sgon sanitarny. Jeśli na ogół wymagany jest odpowiednio długi odcinek gwintowanej rury, sprzęgła, gwint powrotny i nakrętka zabezpieczająca, wówczas amerykański kran zastępuje ten wzór.

Jeśli chodzi o dziedzinę zastosowania, takie urządzenia są używane do łączenia stosunkowo małych średnic. Maksymalny rozmiar jest ograniczony do -3-4 cali, ale najczęściej spotykany rozmiar to 0,5-1,5 cala, ponieważ rurociągi o małej średnicy są używane podczas przewodów rurowych wokół mieszkania.

Dowiedz się więcej o używaniu amerykańskich zaworów kulowych.

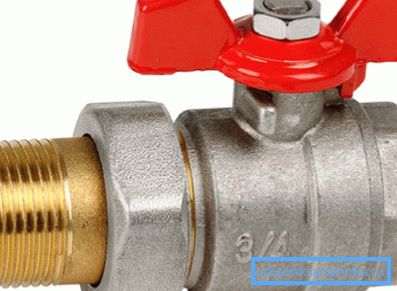

Takie urządzenia mają oryginalne wewnętrzne urządzenie, które ma kilka zalet w stosunku do tradycyjnego projektu. Nakrętka łącząca pozwala maksymalnie uprościć proces instalacji.

Klasyfikacja

Takie urządzenia można podzielić na kilka typów, w zależności od rodzaju uchwytu:

• uchwyt - pozwala na większą długość podczas zamykania ze względu na długość;

Zwróć uwagę! Dźwigi z uchwytem zaleca się instalować tylko w miejscach, w których nie ma problemu z wolną przestrzenią, w przeciwnym razie uchwyt będzie stale opierał się o przeszkody.

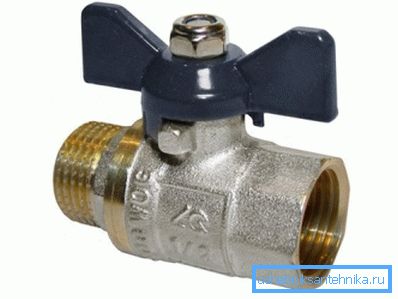

• Butterfly - jest kompaktowy i nadaje się do instalacji w trudno dostępnych miejscach.

Jeśli chodzi o rozmiar, można wziąć pod uwagę minimum? cala, jak w przypadku maksymalnych 4-calowych zaworów kulowych, można przyjąć za górną granicę zakresu. Ale kran z nakrętką 1 - 1 2 cali jest używany w systemach grzewczych i hydraulicznych większości mieszkań, więc ten rozmiar można uznać za dość powszechny.

W zależności od zamierzonego rodzaju połączenia z rurociągiem można wybrać różne kombinacje ssania i dokowania za pomocą nakrętki kołpakowej:

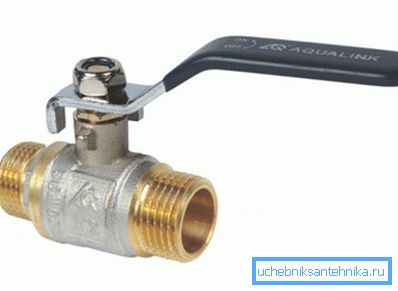

• dławik - producent zapewnia połączenie dławika dla zaworów z rurami po obu stronach;

• nakrętka mocująca - z jednej strony połączenie stanowi połączenie, z drugiej - za pomocą nakrętki kołpakowej;

• Nakrętka - nakrętka kulowa może być uważana za idealną do montażu w trudno dostępnych miejscach. Taki dźwig może być łatwo osadzony w dowolnej rurze.

Struktura wewnętrzna

Jedną z głównych zalet zaworów kulowych może być uważana możliwość niemal natychmiastowego odcięcia przepływu cieczy, wystarczy obrócić pokrętło 90 ° С. W odpowiednikach z zaworem w celu odcięcia rury należy kilkakrotnie przekręcić zawór.

Zwróć uwagę! Z drugiej strony natychmiastowe odcięcie przepływu płynu jest obarczone uderzeniem hydraulicznym. Zwłaszcza, gdy działanie to jest jednocześnie wykonywane przez kilku konsumentów jednocześnie.

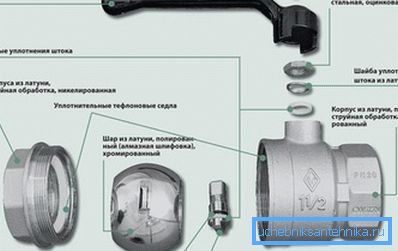

Mechanizm rygla wygląda jak metalowa kulka z otworem (części kulki są odcięte). Gumę stosuje się do uszczelniania (inne gumy syntetyczne zamiast gumy) do uszczelek. Mogą być obciążane sprężynami, aby zrównoważyć ścieranie w miarę upływu czasu. Zgodnie z tą zasadą (z pewnymi zastrzeżeniami) działają wszystkie podobne urządzenia.

W tanich modelach kulka może znajdować się w pozycji swobodnej, w stanie zamkniętym przepływ płynu naciska na przejście, dzięki czemu zapewniona jest szczelność.

Instrukcja instalacji

Podczas wykonywania niewielkich prac w domu często okazuje się, że zawory odcinające muszą być zainstalowane w najbardziej niedostępnym miejscu, w tym przypadku idealnym rozwiązaniem byłoby zawór kulowy 1 2 nakrętka. Po obu stronach można go przymocować do rur za pomocą nakrętki kołpakowej.

W tym przypadku połączenie odbywa się zgodnie z tym schematem - nakrętka jest umieszczona na rurze, w którą wkładana jest uszczelka o odpowiedniej formie, a następnie przykręcana do gwintu zewnętrznego. W zależności od producenta tylko kształt uszczelki i wiele małych części mogą się różnić.

Instrukcja podłączenia kranu do rurociągu będzie wyglądać następująco:

• najpierw samą nakrętkę nakłada się na rurę, uszczelkę;

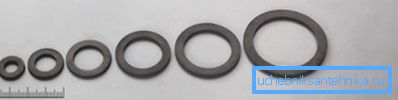

Zwróć uwagę! Wybierając uszczelkę, należy zwrócić uwagę na kształt czoła żurawia. Jeśli krawędź jest ostra, po prostu przeciąć uszczelkę, a połączenie najprawdopodobniej przepłynie. W takim przypadku można albo kupić specjalną uszczelkę, zwłaszcza, że ​​jej cena jest niska, albo użyć pliku do odcięcia ostrej krawędzi.

• jeśli rura jest metalowa, jej koniec może ulec rozszerzeniu, uzyskany kołnierz zapewnia szczelne mocowanie końca rurociągu do dźwigu;
• następnie nakrętka jest po prostu przykręcana do gwintu zewnętrznego, Aby uzyskać dodatkową szczelność połączenia, zaleca się użycie taśmy FUM lub lnu (należy go nawinąć na gwint zewnętrzny);
• przeprowadzany jest test szczelności.

Nie jest to jedyny sposób na połączenie, zamiast na przykład rzucać rurą PP, możesz użyć specjalnego metalowego pierścienia zaciskowego. Ale generalnie zasada połączenia pozostaje taka sama.

Na końcu

Z punktu widzenia łatwości instalacji i możliwości operacyjnych czapki kulowe z nakrętką nie mają konkurencji. Ich zastosowanie umożliwia znaczne ułatwienie codziennego życia hydraulików, a łatwość instalacji pozwoli niespecjalistom na ich użycie podczas napraw wody i ogrzewania rur w mieszkaniu.

Film w tym artykule pokazuje sgon urządzenia za pomocą zaworu kulowego American.
