O podłączeniu do systemu zaopatrzenia w wodę pompy

System zaopatrzenia w wodę w prywatnym domu rozwiązany jest na kilka sposobów - jest to ujęcie wody ze studni (studnia), przyłączenie do sieci ogólnej, a także nieuprawnione podłączenie do publicznej sieci wodociągowej, co jest wysoce niepożądane, ponieważ pociąga za sobą kary.

Dlatego tylko dwie pierwsze metody są dla nas odpowiednie, chociaż w większości przypadków sektor prywatny (zwłaszcza poza miastem) ma własne źródła wody prawie na każdym podwórku, użyjemy pompy zatapialnej. Zostanie to omówione poniżej, a także zademonstruje wideo w tym artykule.

Woda w domu

Zasady połączenia ze scentralizowanym zaopatrzeniem w wodę

Uwaga Zgodnie z federalną ustawą Rosji odpowiedzialność za niedozwolone bezprawne połączenie ze scentralizowanym systemem zaopatrzenia w wodę pitną podlega grzywnie administracyjnej. Tak więc, dla osób indywidualnych wynosi od 1000 do 1500 rubli, dla urzędników od 2000 do 3000 rubli, a dla podmiotów prawnych od 20 000 do 30 000 rubli

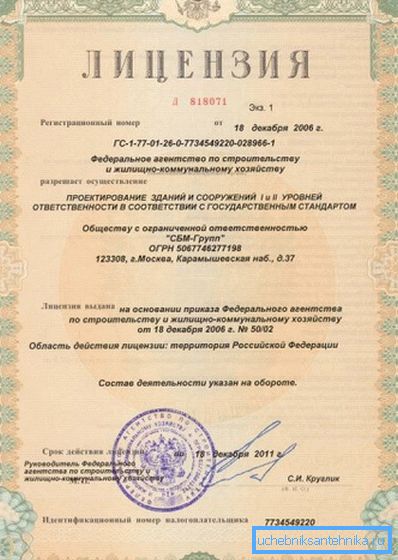

• Zdolność do legalnego połączenia ze scentralizowanym systemem zaopatrzenia w wodę zależy wyłącznie od lokalnego oddziału Vodokanal, dlatego przede wszystkim należy złożyć wniosek o pomoc.. Wydajność pracy może być wykonywana zarówno przez Vodokanal, jak i przez organizacje zewnętrzne, często polecane przez tę samą firmę Vodokanal, z tym że cena za instalację jest zwykle zbyt wysoka. Wysoki koszt, co do zasady, jest uzasadniony obecnością licencji na produkcję takich dzieł.
• Niemniej jednak instrukcja umożliwia niezależne powiązanie, nawet jeśli nie masz na to licencji, ale ponownie ostateczna decyzja będzie zależała od organizacji, w której dziale znajduje się system.. Ale w sumie jest to pytanie, które można rozwiązać, choć czasami nie jest to możliwe bez pewnej łapówki, więc istnieje możliwość zebrania pełnego pakietu dokumentów.
• Ale sam proces łączenia będzie musiał odbywać się w obecności przedstawiciela Vodokanala, lub po prostu robimy to sami - wszystko, co musisz zrobić, to fajka liniowa.. Oczywiście, zawsze istnieje pewna biurokracja z dokumentami, ale powiązanie z scentralizowanym systemem pozwoli uniknąć wielu kłopotów w przyszłości.

Zatapialne przyłącze pompy

W przypadku odwiertu możliwe jest podłączenie hydroforu do źródła wody - z reguły wystarczy do tego odległość od lustra wody do poziomu ziemi wynoszącej 7 metrów lub mniej (pompy takie mają wysokość do 9 metrów, chociaż istnieją specjalne jednostki głębokości pracujące na głębokości 30 metrów) .

Jednak coraz częściej pompy zatapialne są stosowane do odwiertów i studni - są nieco droższe, ale takie instrumenty są mocniejsze i praktycznie nie mają limitów nurkowania (dostarczają wody nawet w najgłębszych studzienkach, ponad 50 m).

Tak więc podłączymy system wodociągowy ze studni lub studni za pomocą pompy głębinowej, aw pierścieniu odwiertu, poniżej punktu zamarzania gruntu, będziemy musieli zrobić otwór na rurę, a raczej będzie zamontowany zacisk kątowy w otworze łączącym rurę z pompą i domem.

Zawór zwrotny jest przykręcony do pompy, do której podłączona jest rura HDPE 32 mm (polietylen niskociśnieniowy), a następnie jest połączona z narożem. Ponadto urządzenie jest zamocowane na kablu, którego jeden koniec jest wyświetlany poza kołem odwiertu na zewnątrz (kabel elektryczny biegnie do jednego otworu za pomocą węża HDPE).

Aby przesunąć rurę HDPE w otworze wiertniczym, znacznie wygodniej jest zainstalować adapter, który zastąpi narożną złączkę zaciskową. Jest to taki adapter, składający się z dwóch części, które są połączone ze sobą za pomocą przesuwnego systemu, takiego jak sanki. Specjalny smar na styku z poślizgiem utrzymuje wodę.

W rurze produkcyjnej odwiertu będziesz potrzebował frezarki do koron diamentowych, aby zrobić otwór o odpowiedniej średnicy własnymi rękami, ale jeśli nadal jest tam obudowa, to otwór do dostępu do rury produkcyjnej można wyciąć za pomocą szlifierki. Teraz bez podłączania pompy.

Przystawkę adaptujemy do otworu do otworu za pomocą pręta, który może być wykonany z HDPE z bezpośrednim złączem zaciskowym na końcu (wnętrze adaptera ma specjalne miejsce na połączenie gwintowane - na zdjęciu jest czarne). Zamocuj nakrętkę adaptera.

Następnie odłączamy adapter i mocujemy pompę z zaworem zwrotnym i rurą z polietylenu na jej wyjmowalnej części - wszystko tutaj jest dokładnie takie samo jak przy montażu. Zmontowany zespół jest opuszczany do studni, regulując go za pomocą pręta, aby połączyć dwie części adaptera. Jeśli dokowanie nie zadziała po raz pierwszy - nie rozpaczaj - na pewno będziesz w stanie to zrobić kilkoma próbami.

Pompa jest przymocowana za pomocą kabla do głowicy, ponadto na końcówce znajdują się końcówki do podłączenia kabla elektrycznego, którego w żadnym wypadku nie wystarczy. Kabel można również podłączyć bezpośrednio do wykopu, tylko tutaj zaleca się zamknięcie skrętu za pomocą dysz termicznych - najpierw każdy skręt oddzielnie, a następnie cały kabel.

Uwaga Dno wykopu jest konieczne, aby wypełnić poduszkę piasku, około 2-3 cm wysokości - to równomiernie rozkłada obciążenie rury i kabla od nacisku gleby. Od góry komunikacja powinna być również pokryta piaskiem, tak aby obejmowała co najmniej 4-5 cm - chroni to rurę i kabel przed ostrymi przedmiotami, które mogą znajdować się w ziemi (kamienie, szkło, drut itp.). Aby nie zniszczyć poduszki z piasku, po prostu oblewany jest obficie wodą - skurcz występuje natychmiast.

Stacja pomp

Jeśli używasz pompy głębinowej, będziesz musiał wyposażyć pompownię (zwykle odbywa się to w studzience, która jest zamurowana i betonowa), ale jeśli wpadniesz do scentralizowanego zaopatrzenia w wodę, po zainstalowaniu HDPE wystarczy zainstalować jeden kran i filtr gruboziarnisty.

Zacznijmy od HDPE nakręconego w kesonie - jeśli obawiasz się jego zamrożenia, to w tym celu zainstaluj specjalną koszulkę z przewodem grzejnym i zaworem spustowym, a następnie ustaw ogólny zawór odcinający.

Następuje filtr gruboziarnisty, a następnie zainstalowany jest zbiornik membranowy, który zapewnia ciśnienie podtrzymujące w systemie oraz jednostkę z przełącznikiem ciśnienia i czujnikiem suchobiegu. Ale lepiej, jeśli te dwa urządzenia, przekaźnik i czujnik, są zainstalowane osobno, więc w przypadku awarii, będziesz musiał zmienić tylko jeden węzeł, a nie dwa na raz.

Oczywiście w ogóle nie można zainstalować czujnika suchobiegu, ale wtedy nie nastąpi awaryjne wyłączenie silnika, jeśli okaże się, że nie jest on w wodzie, ale w powietrzu (gdy powietrze przepływa przez urządzenie zamiast wody - otwiera obwód).

Teraz wystarczy zainstalować drobny filtr (zwykle jest to kolba z wkładem), lub można nawet włożyć 2 sztuki, jeśli woda jest brudna i rozpocząć okablowanie z tego miejsca.

Układ

Uwaga W przypadku braku ciepłej wody, niektórzy ludzie próbują użyć pary termicznej z podłączeniem do systemu zaopatrzenia w wodę, ale takie działania są niezwykle nieefektywne, a przede wszystkim dlatego, że jest to zwykły czajnik, z jedynie stałym ogrzewaniem. Jako ekonomiczne grzejniki najlepiej stosować urządzenia przepływowe lub mały (10 l) kocioł elektryczny.

Obecnie okablowanie gorącej i zimnej wody najczęściej wykonywane jest z rurami polipropylenowymi, ale charakteryzuje się zdolnością wytrzymania pewnego ciśnienia i stałej temperatury - są to PN-10, PN-16, PN-20 i PN-25.

Pierwsze dwa typy rur są używane wyłącznie do dystrybucji zimnej wody, a drugie - do grzania i ogrzewania. Ale doświadczona instalacja hydrauliczna z reguły korzysta z PN-20 - jest dobra, zarówno na zimno, jak i na gorącą linię.

Tabela parametrów spawania rur SPR

Zwróć uwagę na tabelę - zobaczysz tam czas lutowania, a także optymalne zanurzenie rury w złączce. Zgodność z tymi parametrami pozwoli na utrzymanie przepuszczalności rur w jak największym stopniu, a ciśnienie w kranach zawsze będzie dobre.

Wniosek

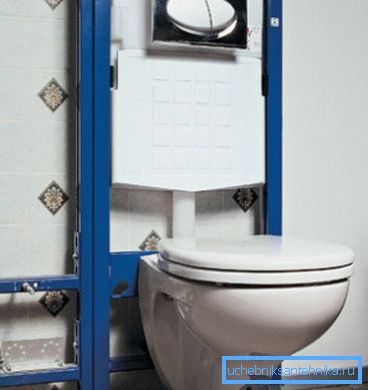

Podsumowując, chciałbym powiedzieć kilka słów na temat łazienek, na przykład, upewnij się, że podłączasz muszlę klozetową do źródła wody, kran w łazience, zlew lub kocioł elektryczny poprzez krany. Umożliwi to zapobieganie, naprawę i wymianę węzła bez odłączania całej instalacji wodociągowej w domu.
