Odpływ prysznicowy: rodzaje wzorów

Podczas aranżacji prysznica szczególną uwagę należy zwrócić na projekt drenażu, ponieważ jego działanie będzie zależało od normalnej pracy łazienki. Istnieje kilka rodzajów wzorów pryszniców, odpowiednio, śliwki są również różne. Porozmawiamy o funkcjach różnych rodzajów hydrauliki, a także zastanowimy się, jak zrobić prysznic dla letniego prysznica własnymi rękami.

Różne rodzaje głowic prysznicowych

Aby podać przynajmniej pełny opis odpływu prysznicowego, należy wziąć pod uwagę różne typy kabin prysznicowych i urządzeń sanitarnych stosowanych w nowoczesnych domach i mieszkaniach. Ponadto wielu naszych czytelników jest zainteresowanych budową letnich kabin dla działek wiejskich i akceptowalnych metod usuwania wody w warunkach ulicznych.

Ponieważ producenci hydrauliki dostarczają niewiarygodną ilość wzorów do tego celu, postanowiliśmy ograniczyć nasz opis do najbardziej odpowiednich i popularnych odmian. W tabeli opisano główne typy pryszniców i odpowiadające im typy wyposażenia do odprowadzania wody:

Zwróć uwagę! Na liście tej celowo nie uwzględniono skrzynek prysznicowych, ponieważ mają one już wszystkie niezbędne elementy wyposażenia, a wszystko, co musisz zrobić, to podłączyć je do pionu kanalizacyjnego.

Odmiany złączek spustowych

Prysznic z tacką

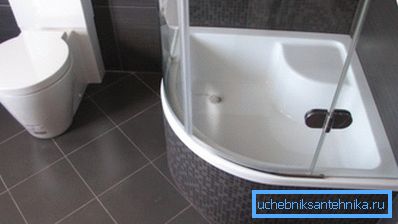

Do tej pory najpopularniejszym rodzajem prysznica jest kabina z paletą. Może to być monoblok lub skrzynka, w tym przypadku wszystkie niezbędne elementy wyposażenia są już zainstalowane, lub może to być podest domowy lub modułowa kabina, a następnie struktura drenażu jest montowana własnymi rękami.

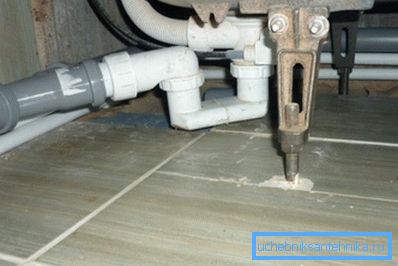

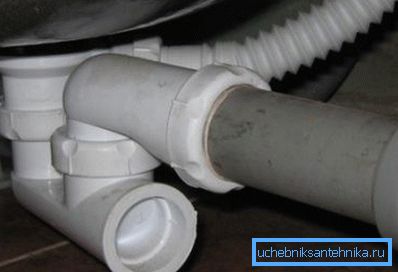

Zwykle na palety używany jest prosty syfon bez przelewu, jednak głębokie modele można uzupełnić przepełnieniem.

Wybór konkretnego modelu zależy od wysokości instalacji palety, która z kolei zależy od trzech głównych parametrów:

1. Wysokość punktu wejścia w pionie kanalizacyjnym. Zgodnie z zasadami i przepisami SNiP, odpływ nie może znajdować się poniżej lub na tym samym poziomie, co punkt połączenia w pionie;
2. Wysokość montażu podium lub ramy;
3. Długość rury łączącej lub pofałdowania, która odprowadza wodę do pionu. Faktem jest, że różnica wysokości wynosi odpowiednio 1-1,5 cm na metr długości rury, im większa, tym wyższa powinna być misa.

Ponadto parametry odwadniania powinny odpowiadać charakterystyce sprzętu używanego pod prysznicem. Wydajność odpływu musi zapewniać terminowe usuwanie wody wchodzącej do miski. Jest to szczególnie ważne w przypadku systemów hydromasażu, takich jak "tropikalny prysznic" itp.

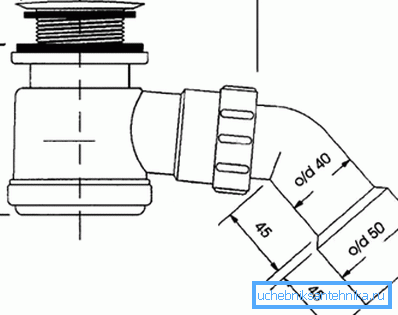

Średnica zaworu powinna być dobierana ściśle w zależności od szerokości otworu spustowego w szalce, aby uzyskać największą szczelność i niezawodność połączenia. Ta średnica może wynosić od 50 do 90 mm. W przypadku okuć o małej średnicy konieczne jest zapewnienie dostępu do jego części w celu naprawy i czyszczenia, natomiast odpływ o średnicy 90 mm można oczyścić górnym otworem.

Zwróć uwagę! Podczas instalowania systemów hydromasażu należy dobrać złącza spustowe zgodnie z ich przepływem zgodnie z poborem wody przez system. Musi to być określone w specyfikacji produktu lub zgłoszone przez sprzedającego na twoją prośbę. Natężenie przepływu wody w urządzeniu do hydromasażu jest również koniecznie wskazane w karcie danych produktu.

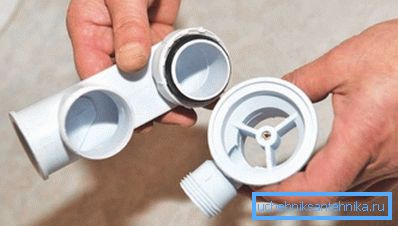

Montaż osprzętu jest bardzo prosty: kratka odpływowa jest zainstalowana w otworze miski, która jest dociskana od spodu specjalną nakrętką. Do dyszy przykręcony jest syfon, przy którym umieszcza się fałdę. Drugi koniec fałd łączy się z pionem.

Zwróć uwagę! Połączenia gwintowane są lepiej uszczelnione taśmą FUM, a połączenia fałd z dyszą i wejściem do pionu są uszczelnione silikonowym uszczelniaczem.

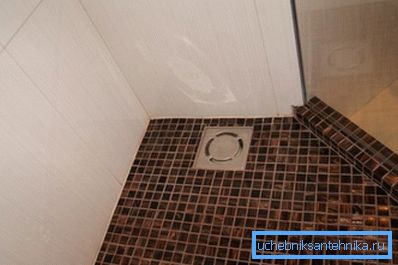

Prysznic bez tacy

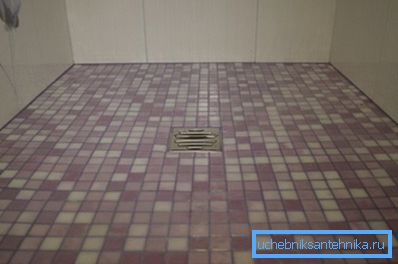

Coraz popularniejszy prysznic bez palety ma najbardziej wyrafinowany design drenażu. Trudność polega na tym, że układanie zbrojenia odbywa się w jastrychu, co stawia szereg poważnych wymagań:

• Wymagany jest wysoki stopień i jakość hydroizolacji wszystkich warstw jastrychu, wszystkich połączeń, narożników i ścian w obszarze natrysku;
• Niezawodność montażu złączek spustowych powinna być bardzo wysoka, ponieważ w razie wypadku lub wycieku jego naprawa będzie związana z demontażem płytek i jastrychu, a koszt przywrócenia podłogi będzie wysoki;
• Konieczne jest dokładne obliczenie pojemności syfonu i maksymalnego przepływu wody, w przeciwnym razie w przypadku niedostatecznego rozładowania cieczy woda rozleje się po całej łazience, a następnie zaleje mieszkanie.

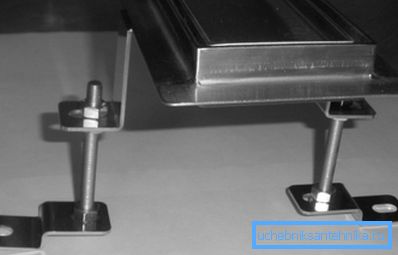

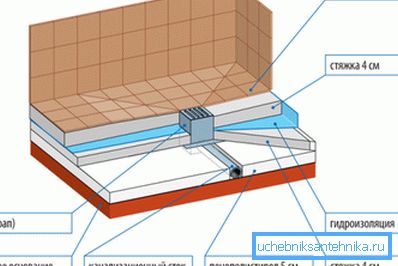

W ścisłej zgodności z nośnością oraz grubością węzła wybiera się drabinę o wymaganej średnicy i wysokości montażu. Następnie jest on instalowany na płycie podłogowej, przymocowany za pomocą kołków do betonu, ułożony do poziomu, połączony z rurą (o nachyleniu 1 - 1,5 cm na metr) z punktem łączenia w pionie kanalizacyjnym.

Następnie wykonuje się układanie zaprawy cementowo-piaskowej, która jest wyrównana z tworzeniem się spadków do kratki ściekowej. Hydroizolacja jest wykonywana na wszystkich etapach pracy, wszystkie połączenia są zagęszczane taśmą FUM i silikonowym uszczelniaczem.

Zwróć uwagę! Do budowy wysokiej jakości prysznica zewnętrznego wymagane będą podstawowe umiejętności konstrukcyjne, a także znajomość zasad hydroizolacji i prac hydraulicznych.

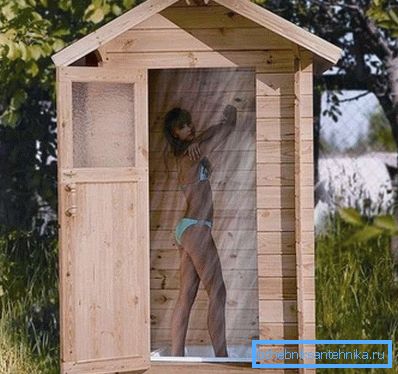

Montaż odpływu na letni prysznic

Zanim zbudujesz prysznic w kraju własnymi rękami, powinieneś rozważyć wszystkie niuanse, przede wszystkim - system odprowadzania ścieków. W praktyce istnieją trzy główne opcje:

1. Podnieś podłogę, przepuszcz ją wodę, a odpady wrzuć do ziemi. Najmniej dopuszczalna opcja, ponieważ pod budką znajdzie się kałuża, później zamieni się w trwałe bagno z komarami i podlewanie dla różnych małych żywych stworzeń;
2. Podnieś również przepuszczalną podłogę, ale pod nią ułóż otwór odpływowy. Ściany wykopu wykonane są wodoodporne i wypełnione piaskiem i żwirem do drenażu i filtracji cieczy. To lepsze niż nic, ale nadal będzie wilgotne w budce; poza tym nieprzyjemne zapachy mogą unieść się z dołu;

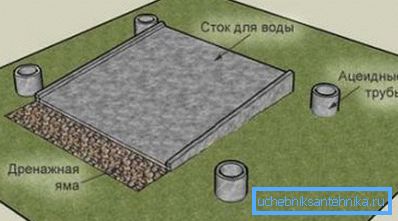

3. W kabinie zainstalowana jest miska odpływowa, z której prowadzona jest rura do zbiornika ściekowego. Czasami robią nachyloną betonową podstawę, z której woda wpływa do pobliskiego szamba lub tacy odwadniającej. To najlepsza opcja.

Pierwsza metoda nadaje się tylko jako tymczasowa, druga - z bardzo małymi ładunkami w łazience. Jeśli masz dużą rodzinę lub chcesz zaprosić gości do domku, jedyną możliwą do przyjęcia opcją jest ułożenie patelni z odprowadzeniem wody w szamba.

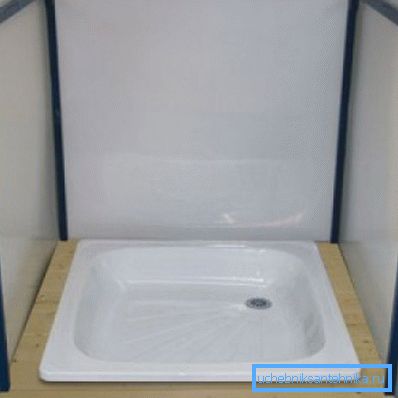

W tym celu konstrukcja kabiny zawiera ramę do montażu palety na określonej wysokości nad ziemią. W skrajnych przypadkach można wykopać trochę ziemi pod nim.

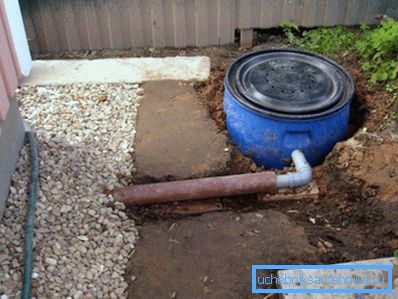

Następnie zamontuj standardowy syfon o dowolnej średnicy, ponieważ przepływ wody w letnim prysznicu jest minimalny. Syfon jest połączony z plastikową rurą, która jest przekierowana na bok i w odległości kilku metrów (im dalej tym lepiej) kopią dół zbiornika szamba.

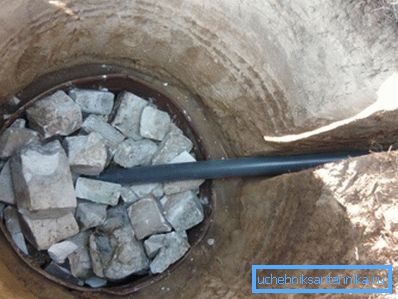

Głębokość wykopu powinna wynosić około 1,5 metra. Najłatwiej jest zainstalować metalową lub plastikową beczkę z otworami w dnie, najpierw wlać warstwę beczki o grubości 20-30 cm do beczki, następnie warstwę drobnego żwiru z warstwą około 30 cm, a resztę wypełnić gruboziarnistym gruzem. Zapewni to niezbędne oczyszczanie wody przed wejściem na ziemię w twoim obszarze.

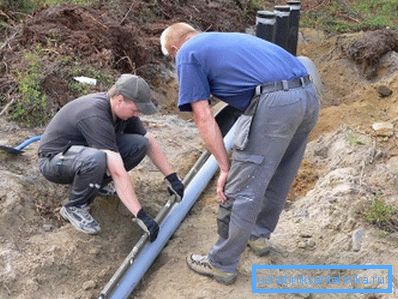

Złącza miski palety ze ściankami kabiny są uszczelnione silikonem i zamknięte za pomocą naroży (listwy przypodłogowe), aby ciecz nie przepłynęła poza miskę. Rura układana jest z zachowaniem nachylenia co najmniej 1,5-2 cm na metr długości.

Zwróć uwagę! Szambo powinien być zamknięty pokrywą, a plastikowe beczki z pokrywką na nitce są najbardziej dopuszczalne. Zamiast beczki można użyć pierścienia betonowego, odcinka rury o dużej średnicy lub dowolnego innego naczynia o odpowiedniej wielkości.

Wniosek

Projekt każdej łazienki zakłada istnienie skutecznego systemu odprowadzania ścieków. Od jego jakości będzie zależeć od możliwości wygodnej obsługi instalacji sanitarnych, dlatego dobór i montaż złączek odpływowych należy potraktować w sposób odpowiedzialny. Film w tym artykule pomoże Ci uniknąć typowych błędów.
