Okucia hydrauliczne: elementy dodatkowe, bez których nie

28-08-2018

Komponenty do hydrauliki stanowią obszerną grupę części, które są używane do instalacji systemów zaopatrzenia w wodę. Zastosowanie takich elementów pozwala budować złożone, wielofunkcyjne konstrukcje, które zapewniają maksymalny komfort podczas pracy.

W naszym artykule przedstawimy informacje na temat najczęstszych rodzajów armatury sanitarnej, a także przedstawimy szereg zaleceń dotyczących stosowania niektórych części.

Korzystając z takich części, możemy zbudować złożony i wydajny projekt.

Klasyfikacja generalna

Tee z tworzywa sztucznego z kołnierzem na jednej gałęzi

Trójniki wodne, złączki, adaptery, krany, mieszalniki, węże i wiele innych elementów są dziś szeroko stosowane w instalacjach obwodów przenoszących wodę. Każda z tych części spełnia swoją funkcję, ale nadal możesz warunkowo podzielić cały zakres na kilka dużych grup:

Kategoria części	Funkcje i cechy konstrukcyjne
Łączenie	Służy do dokowania rur o tej samej lub różnej średnicy. Połączenie może być wykonane zarówno w linii prostej, jak i pod kątem. Możliwe jest również rozgałęzienie konturu na kilka części. Głównym wymaganiem jest zapewnienie niezawodności jak najbliżej niezawodności monolitycznego rurociągu.
Odcięcie	Ta kategoria obejmuje krany, zawory i mieszalniki. Okucia pełnią funkcję tymczasowego nakładania się szczeliny rurowej. W stanie zamkniętym urządzenia muszą niezawodnie blokować przepływ wody, ale jednocześnie muszą zapewnić szybkie otwieranie i dostanie się płynu do sekcji systemu lub w punkcie poboru.
Pomiar	Są one osadzone w rurociągu na etapie jego instalacji lub podłączone do specjalnych zacisków. Służy do pomiaru parametrów przepływu wody - prędkości, ciśnienia, temperatury itp. Dla większości tych urządzeń charakteryzuje się wysoką ceną, ze względu na dużą złożoność ich wytwarzania.
Dodatkowe	Kategoria, w której często wyróżniane są składniki, które nie są uwzględnione w poprzednich grupach. Dodatkowe szczegóły często obejmują różne węże, wtyczki, zawory wodne itp.

Ponadto istnieje również klasyfikacja akcesoriów zgodnie z materiałem produkcji. Z reguły wszystkie produkty są podzielone na metal, plastik i łączone.

Zwróć uwagę! W instrukcji zaleca się użycie rodzaju osprzętu najbardziej dostosowanego do rodzaju stosowanych rurociągów, a najlepiej wybrać produkty od jednego producenta.

Dla każdego materiału - jego własny zestaw akcesoriów

Łączenie elementów

Najczęściej spotykane odmiany

Łączące akcesoria prezentowane są na nowoczesnym rynku w najszerszym zakresie. Istotną częścią takich części są gwintowane złączki do rur z różnych materiałów, dlatego też rozpoczniemy ich analizę.

Zgodnie z formą i celem, istnieją takie elementy:

Sprzęgło - najprostsze połączenie, wyposażone w gwint. Służy do dokowania dwóch rur bez zmiany kierunku. W zależności od konstrukcji może być stosowany do mocowania produktów o tej samej lub różnej średnicy.

Zwróć uwagę! Część sprzętu łączącego rury z innym przekrojem przejścia jest zwykle nazywana adapterem. Przykładem jest rozdzielacz hydrauliczny, w którym z głównej rury rozciąga się delikatniejsza gałąź.

Trójnik również nie jest trudny, ale służy do łączenia trzech odcinków rurociągu. Trójniki są proste i kanciaste.
Krzyże są rzadko używane przy wyposażaniu w wodę, ale w kanalizacji są prawie niezbędne. W niektórych przypadkach pająk może być używany jako rozgałęźnik głównego obwodu na trzy dodatkowe.
Kolano i róg służy do projektowania przełomu autostrady. W większości przypadków jest to kolano, które jest używane w postaci części łuku, od narożników poniżej 90⁰ Tworzyć zbyt duży opór dla przepływu wody.
Złączka hydrauliczna - proste mocowanie z gwintowanym nacięciem na dwóch wystających dyszach. Służy do tworzenia odłączalnych połączeń.

Kołnierz - konstrukcja zapewniająca niezawodne połączenie sieci wodociągowej z różnymi konstrukcjami.

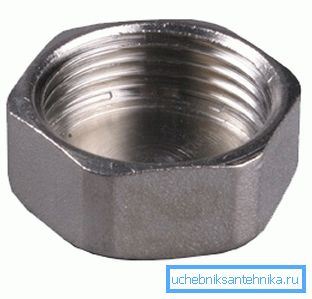

Zaślepka do rur wodnych - element końcowy, który jest zainstalowany na końcowej części obwodu. Powinien zapewniać niezawodne nakładanie się rury, ale w razie potrzeby można odkręcić korek i opróżnić go.

Oczywiście, każdy z tych elementów może być produkowany w pierwszej dziesiątce, jeśli nie w stu modyfikacjach i rozmiarach, więc musisz ostrożnie wybrać części do instalacji.

Specjalne modele produktów polimerowych

Tradycyjnym materiałem do montażu obwodów hydraulicznych jest metal.

Jednak ostatnio technopolimery, które są połączone za pomocą konkretnych szczegółów, są coraz częściej stosowane jako alternatywy.

Złączki do lutowania są zwykle kupowane do rur wodociągowych z polipropylenu. Są one wykonane z tego samego materiału co same rury, co pozwala na tworzenie trwałych połączeń przez ogrzewanie i spawanie części.

Złączki zaciskowe są często używane do łączenia rurociągów z polietylenu.. Szczelność miejsca uzyskuje się poprzez zaciskanie rury specjalną wkładką (polimerową lub metalową), która z kolei jest mocowana za pomocą nakrętki kołpakowej. Przy prawidłowej instalacji i obsłudze konstrukcja ta jest w stanie wytrzymać wystarczająco wysokie ciśnienie.

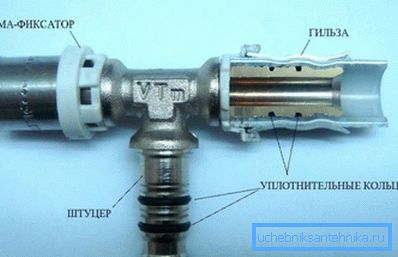

Tulejki zaciskane - najpopularniejsze akcesoria do metalu-plastiku. Służą do utworzenia trwałego połączenia: metalowy rdzeń jest wkładany do rury, która jest obciskana od zewnątrz za pomocą tulei wykonanej z aluminium lub drobnego mosiądzu. Ze względu na specjalną konstrukcję rdzenia powstają pierścienie uszczelniające o dużej szczelności.

Podobnie jak w przypadku konwencjonalnych kształtek, części te są wytwarzane w rozległej siatce wymiarowej.

Złączki rurowe

Krany i miksery

Drugą najbardziej zróżnicowaną grupą mebli są różne krany, kanistry i miksery. Jak zauważyliśmy powyżej, ich głównym zadaniem jest w razie potrzeby otwieranie lub zamykanie otworu rury.

Obecnie w branży produkuje się wiele rodzajów żurawi, ale najczęściej instaluje się:

Piłka - prosta, ale bardzo niezawodna w działaniu.. Elementem blokującym jest kula z otworami, która jest napędzana sztywnym prętem. Gdy otwór kuli jest wyrównany z otworem na korpusie kranika lub miksera, kanał otwiera się i dostarcza wodę.

Zwróć uwagę! Jako wadę takich produktów często wskazuje się na stosunkowo dużą złożoność demontażu i napraw, ale doświadczeni rzemieślnicy całkiem dobrze radzą sobie z takimi zadaniami.

Pudełkowany - łatwy do utrzymania, ale nieco mniej niezawodny. Skrzynia maźnicza w takim suwaku reprezentuje gwintowany cylinder, na końcu którego znajduje się uszczelka lub mechanizm kilku płytek ceramicznych naprzemiennie blokujących przepływ wody.

Należy również zwrócić uwagę na miksery z plastikowymi wkładami. Te części polimerowe są stosowane wyłącznie w życiu codziennym: z jednej strony bardzo wyraźnie regulują przepływ wody, ale z drugiej strony nie mają imponującej siły.

Inne składniki

Oprócz zwykłych szczegółów do nas, bez których funkcjonowanie systemu zaopatrzenia w wodę jest niemożliwe, można wyróżnić następujące:

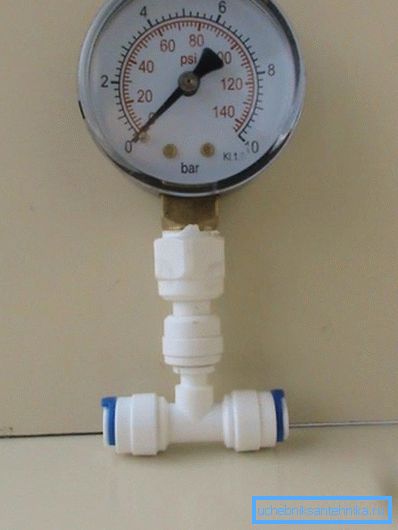

Manometr do zaopatrzenia w wodę jest dość prostym urządzeniem pomiarowym, które rejestruje ciśnienie w rurach.. Najczęściej manometry są wyposażone w kontury w prywatnych domach, gdzie ciśnienie reguluje pompa.

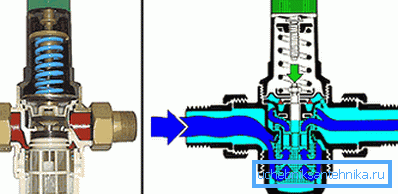

Przekładnia hydrauliczna - służy do wyrównania ciśnienia w układzie. To urządzenie może być bardzo przydatne, jeśli masz wątpliwości, czy połączenia rurowe "przetrwają" skutki uderzenia hydraulicznego.

Zwróć uwagę! Jeśli w życiu codziennym instalacja reduktora jest bardzo pożądana, wówczas w instalacjach przemysłowych instalacja takich urządzeń jest obowiązkowa.

Jeśli nie masz możliwości zainstalowania reduktora, to całkiem możliwe jest wykonanie przepustnicy dla systemu zaopatrzenia w wodę własnymi rękami.. Najczęściej jako takie układy stosowane są zbiorniki wyrównawcze wyposażone w dodatkową membranę: urządzenie przyjmuje rosnące ciśnienie, a membrana kompensuje znaczną część energii ze względu na swoją elastyczność.
Nie zapomnij również o wbudowanych filtrach.Te elementy mebli zwykle uderzają w kontur przed złożonymi urządzeniami (te same skrzynie biegów) i znacznie przedłużają ich żywotność, wychwytując cząstki ścierne zawieszone w wodzie.

Wniosek

Wskaźnik ciśnienia wody, filtr, kran, mieszacz, trójnik, złączki, złączki i inne części są nie mniej ważne niż same rury. Dlatego powinieneś dokładnie zapoznać się z powyższą klasyfikacją i obejrzeć wideo w tym artykule: dzięki temu uzyskasz ogólne pojęcie o elementach, które możesz potrzebować podczas pracy.
