Oraz rury: cechy budowy i działania

Jeśli jesteś zainteresowany tym, co jest lepsze - studnią lub systemem zaopatrzenia w wodę, to z pewnością twój dom nie jest w stanie połączyć się ze scentralizowanym systemem zaopatrzenia w wodę. Z reguły zapotrzebowanie na autonomiczne źródło zaopatrzenia w wodę jest pożądane na wsi, z dala od dużych osiedli.

System zaopatrzenia w wodę w kraju pochodzący ze studni jest jednym z najczęstszych rodzajów autonomicznego zaopatrzenia w wodę.

Metoda ta charakteryzuje się szeregiem oczywistych zalet, w tym:

• ekonomiczne działanie systemu;
• niski koszt;
• praktycznie niewyczerpane źródło wody;
• wysoka mechaniczna i chemiczna czystość wody.
• długa żywotność studni, do 50 lat.

Cechy układu systemów otworowych zaopatrzenia w wodę

Jak wygląda instalacja wodociągowa w kraju ze studni, jakie materiały są potrzebne do tego celu i jakie są budżety projektu? Odpowiemy na te i podobne pytania w tym artykule. Jako przykład rozważmy przypadek budowy rurociągu wiertniczego za pomocą pompy zanurzeniowej..

Standardowy autonomiczny system zaopatrzenia w wodę odwiertu składa się z następujących elementów:

• dobrze ze zintegrowaną pompą zanurzeniową i innym wyposażeniem;
• keson (dobrze dobrze obsłużony);
• podziemny rurociąg łączący pompę z wewnętrznym systemem zaopatrzenia w wodę;
• wewnętrzny system rurociągów;
• system filtrów;
• kompleks automatycznej kontroli parametrów danego ciśnienia;
• zbiornik do hydroakumulacji;
• zawory odcinające;
• podgrzewacz wody.

Rodzaje studni

Nowoczesne studnie zajmujące się systemami wodociągowymi dzielą się na dwa główne typy: piasek i artesian.

• Studnie piaskowe są wiercone do głębokości 30 metrów i pozwalają na wydobycie do 1,5 metra sześciennego wody na godzinę.

Trzeba jednak zrozumieć, że takie wady mają pewne wady, a przede wszystkim prawdopodobieństwo zamulenia warstwy wodonośnej. Szczególnie, studnie w miejscach przeznaczonych do użytku sezonowego są podatne na zamulenie.

• Studnia artezyjska jest wiercona do głębokości 70 metrów lub więcej, dostarczając wodę do 10 metrów sześciennych na godzinę.

Woda wydobywana z takiego głębokiego wiejskiego domu własnymi rękami charakteryzuje się wysokim poziomem mineralizacji, a zatem wymaga dodatkowej obróbki. Z tego powodu, oprócz pompy głębinowej, stosowane są zaawansowane systemy filtracji, zapewniające kompleksowe oczyszczanie wody do stanu technicznego lub picia.

Dobór urządzeń filtrujących jest skomplikowany ze względu na odmienny skład wody produkowanej w różnych obszarach. Dlatego w celu podjęcia optymalnej decyzji może być wymagana analiza chemiczna.

Eksploatacja pełnowartościowego studni artezyjskiej w daczy lub w pobliżu domu wiejskiego komplikuje konieczność stosowania systemu filtracji, z którego należy odprowadzać wodę na czas sezonowej konserwacji obiektu.

Rodzaje urządzeń wspomagających

Obecny schemat zaopatrzenia w wodę z odwiertu zapewnia potrzebę korzystania z szeregu urządzeń pomocniczych.

Urządzenia te zapewniają wydajność i trwałość systemu jako całości i gwarantują wysoką jakość wytwarzanej wody.

• Rura osłonowa jest zasadniczym atrybutem studni. Rurę osłonową wybiera się ze względu na zgodność z przekrojem i innymi wymiarami.

• Czapeczka to urządzenie pomocnicze, które jest zamontowane własnymi rękami w górnej części obudowy i służy do zapobiegania przedostawaniu się gruzu i ciał obcych do studni.

• Rura - środek niezbędny do dostarczania wody na powierzchnię. Rura jest zamontowana na górnej pokrywie.

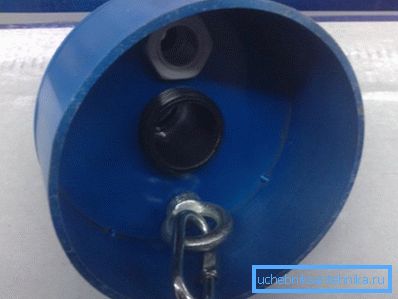

• Kabel jest niezbędnym atrybutem każdej studni, której zasilanie wodą jest wykonywane za pomocą pompy zanurzeniowej. Kabel jest przymocowany do dolnej części górnej pokrywy, aby uzyskać specjalną śrubę oczkową. Na przeciwległym końcu kabla znajduje się stała pompa głębinowa, której położenie można regulować podnosząc lub obniżając kabel.

• Kabel zasilający służy do doprowadzania energii ze źródła elektrycznego u góry do pompy zatapialnej.
• Zatapialna pompa odśrodkowa jest urządzeniem przeznaczonym do pompowania wody. Parametry urządzenia zależą od takich czynników, jak wysokość wznoszenia wody i planowane pobór wody.

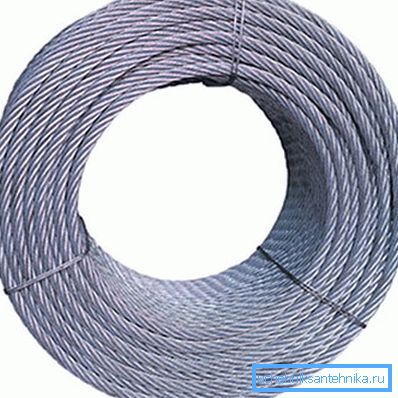

Przed instalacją sprzętu należy wziąć pod uwagę, że pompa waży dużo. Ponadto ciężar pompy musi zwiększać ciężar kilkudziesięciu metrów kabla zasilającego i węża. Ponieważ zabrania się ciągnięcia pompy za wąż lub kabel, stosuje się metalowy kabel nawinięty na wciągarkę, podczas gdy wąż i kabel są obracane na specjalnych bębnach.

Ważne: Mocowanie urządzeń pompujących musi być szczególnie niezawodne, ponieważ przerwanie doprowadzi do zalania pompy i konieczności wykonania nowego odwiertu.

Zasady instalacji zewnętrznej części systemu zaopatrzenia w wodę

Głównym składnikiem zewnętrznej części sieci wodociągowej jest rurociąg, przez który będzie transportowana woda uzyskana z odwiertu. Nowoczesny rurociąg wykonany jest z rur polietylenowych.

To rozwiązanie gwarantuje szereg oczywistych korzyści, w tym:

• niska cena w porównaniu z rurami wykonanymi z metalu;
• maksymalna odporność na korozję, ponieważ polietylen nie rdzewieje;
• trwałość konstrukcji, ponieważ rurociąg w ziemi może trwać ponad 50 lat;
• brak smaku w wodzie, ponieważ polietylen, w przeciwieństwie do metalu, nie ma specyficznego zapachu i smaku;
• niski opór hydrauliczny, niezmieniony nawet przy długotrwałym działaniu rurociągu.

Instalacja rurociągu do pracy sezonowej

Instalacja zaopatrzenia w wodę do zaopatrzenia w wodę z odwiertu jest prowadzona z uwzględnieniem szeregu zasad. Na przykład, jeśli domek lub wiejska posiadłość jest wykorzystywana wyłącznie do użytku w ciepłym sezonie, system zaopatrzenia w wodę niekoniecznie jest pogłębiony.

W skrajnych przypadkach rury można układać na głębokości 1 metra. W tym przypadku jesienią konieczne jest spuszczenie całej wody bez pozostałości, aby zapobiec uszkodzeniu rurociągu w zimie.

Aby zapewnić całkowite rozładowanie wody, rurociąg jest instalowany z lekkim nachyleniem w kierunku dołków otworów spustowych. Aby uprościć odprowadzanie wody, na odcinku rury w studni zamontowano zawór elektryczny w odległości kilku metrów od powierzchni.

Takie ułożenie rurociągu całkowicie wyeliminuje możliwość awarii autonomicznego systemu zaopatrzenia w wodę.

Instalacja rurociągu na czas całego sezonu

Jeśli domek wiejski lub domek jest czynny przez cały rok, rurociąg musi być położony 20-30 cm poniżej głębokości zamarzania gleby. Z reguły parametry zamrażania gleby zależą zarówno od minimalnej temperatury zimowej, jak i rodzaju gleby na terenie.

Każdy region charakteryzuje się własnym poziomem zamrożenia gleby.

Na przykład w Moskwie i w regionie moskiewskim parametry te są następujące:

• dla gliny i gliny 1,35 m;
• dla gleb o zawartości piasku drobnego 1,64 m;
• dla gleb o zawartości średnich i dużych piasków 1,76 m;
• na kamieniste podłoże 2 m.

Biorąc pod uwagę fakt, że układanie rur na głębokości około 2 metrów wiąże się ze znacznymi kosztami pracy, opracowano kilka mniej lub bardziej efektywnych sposobów instalowania rur z tworzyw sztucznych na mniejszej głębokości. Przede wszystkim należy zwrócić uwagę na sposób układania rur z izolacją i ich instalację za pomocą specjalnego przewodu grzejnego.

Nie jest tajemnicą, że istnieje wiele materiałów, których przewodność cieplna jest o rząd wielkości mniejsza niż stopień przewodności cieplnej gleby. W rezultacie można wykopać nie dwumetrowy rów, ale jeden metr.

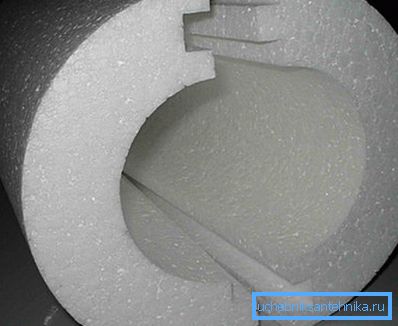

Przed ułożeniem rurociągu możliwe będzie owinięcie izolacji np. Ekstrudowanym polistyrenem i pokrycie ziemią. Teraz twoja zimna woda nie będzie straszna!

Zaletą tego rozwiązania jest również fakt, że nowoczesne grzejniki są hydrofobowe, co oznacza, że ​​nie trzeba wydawać pieniędzy na urządzenia hydroizolacyjne. Ale jeśli mrozy w zimnych porach osiągną poziomy krytyczne, jeden grzejnik może nie wystarczyć. W tym przypadku materiał izolacyjny jest używany w połączeniu z kablem grzejnym.

Kabel jest owinięty wokół lub wzdłuż rury, a następnie owinięty izolacją. W trybie normalnym kabel nie jest używany, ale przy gwałtownym spadku temperatury otoczenia grzejnik jest podłączony do sieci.

Kabel grzejny nie jest w stanie stopić plastiku, ale może podgrzewać wodę wzdłuż całej długości rury kilka stopni powyżej zera Metoda ta znalazła szerokie zastosowanie w obszarach, gdzie poziom wód gruntowych jest wysoki, a zatem niemożliwe jest ułożenie rurociągu głębiej niż poziom zamarzania gleby.

Ważne: jeśli ogrzewanie rur nie zostało podłączone w odpowiednim czasie, a rury zostały zamrożone, nie można było ich ogrzać do momentu, aż sprężyna, ponieważ pojemność kabla nie byłaby wystarczająca do tego.

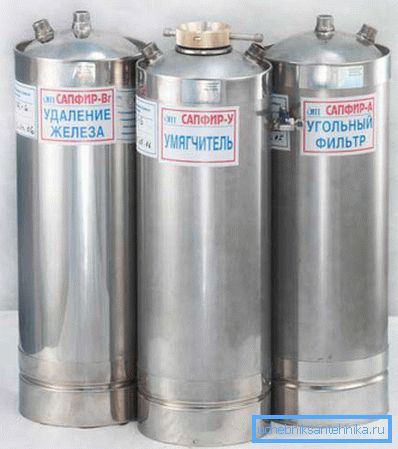

Wybór i stosowanie filtrów

Schemat instalacji systemu zaopatrzenia w wodę ze studni sugeruje następującą kolejność elementów: zatapialną pompę, zawór spustowy za nią, a następnie pewną liczbę filtrów.

Głównym kryterium doboru filtrów jest jakość wytwarzanej wody. W rezultacie woda o wysokiej zawartości ciał stałych oznacza użycie jednego rodzaju filtra, podczas gdy woda o wysokim zasoleniu oznacza potrzebę stosowania innych elementów filtrujących.

W studniach artezyjskich stosuje się filtr, który opóźnia takie zanieczyszczenia jak żelazo i wapno. Jeśli zamierzasz użyć płytkiej studni na piasku, będziesz potrzebował systemu filtrów do mechanicznego czyszczenia, w każdym razie dobrze zaprojektowany system filtrowania zapewnia wysokiej jakości wodę bez zanieczyszczeń.

Instalacja filtrów jest uważana za poprawną, jeśli system jest wydajny i istnieje łatwy dostęp do elementów filtra w celu ich konserwacji i wymiany.

Ważne: Instalacja filtrów do hydroakumulatora jest konieczna nie tylko w celu zapewnienia optymalnej jakości wody konsumentom, ale również w celu wyeliminowania możliwości zatykania się elementów instalacji wodociągowej. W rezultacie dobrze zaprojektowany i skonstruowany system filtrowania powoduje zwiększenie żywotności zasobów autonomicznego zaopatrzenia w wodę.

Automatyczny system kontroli

Aby system zaopatrzenia w wodę z odwiertu został zbudowany z myślą o optymalnej pracy, musi być wyposażony w kompleks automatycznej kontroli.

To rozwiązanie gwarantuje następujące korzyści:

• Zmniejszenie liczby włączanych i wyłączanych urządzeń elektromechanicznych (w szczególności silnika pompy);
• Zapewnienie stabilnego ciśnienia w systemie zaopatrzenia w wodę zgodnie z określonymi parametrami;
• Zapobieganie powstawaniu uderzenia hydraulicznego i, w konsekwencji, maksymalne bezpieczeństwo pracy wodociągu.

Czym jest automatyzacja w systemie zaopatrzenia w wodę i jakie są cechy jego funkcjonowania?

Kompleks automatyki to system przekaźnikowy składający się z przekaźnika na biegu jałowym i przekaźnika ciśnienia. Elementy te związane są z pompą zanurzeniową. Gdy ciśnienie w rurociągu spadnie poniżej ustawionych parametrów, przekaźnik zostaje aktywowany i silnik pompy włącza się. Jeśli ciśnienie wody osiągnie granicę, przekaźnik otwiera się i silnik zatrzymuje się, aż parametry powrócą do normalnego stanu.

Zużycie wody w małym domku jest niewielkie. W konsekwencji, każde obrócenie kranu lub płukanie toalety spowoduje włączenie pompy, a następnie jej wyłączenie. Aby zapobiec częstemu włączaniu i wyłączaniu silnika, oprócz układu automatycznej regulacji używany jest hydroakumulator (odbiornik).

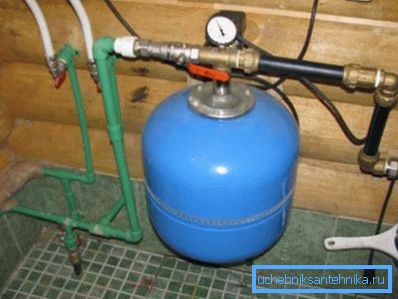

Akumulator

Odbiornik jest pojemnikiem podzielonym na dwie części przez gęstą membranę. Jedna część jest podłączona do systemu zaopatrzenia w wodę i jest wypełniona wodą, podczas gdy druga część jest wypełniona powietrzem (ciśnienie do 2 atmosfer).

Zasada działania odbiornika jest następująca: woda popycha membranę podczas napełniania, co prowadzi do wzrostu ciśnienia w zbiorniku powietrza. Kiedy ciśnienie z 2 atmosfer zwiększa się do trzech, silnik zatrzymuje się.

W przeciwieństwie do przekaźnika elektronicznego, hydroakumulator nie reaguje na drobne wahania ciśnienia wody, dlatego też można zminimalizować liczbę cykli włączania i wyłączania silnika.

Wniosek

Jeśli nie ma dostępu do scentralizowanego zaopatrzenia w wodę w daczy, nie ma potrzeby wybierania studzienki lub centralnego zaopatrzenia w wodę. Z drugiej strony dobrze wyposażona studnia zapewnia dostęp do wysokiej jakości wody. Możesz uzyskać bardziej interesujące i przydatne informacje, oglądając wideo w tym artykule.
