Pierścienie studni: funkcje, specyfikacje, instalacja

09-06-2018
Zaopatrzenie w wodę

Samodzielna budowa odwiertu jest łatwiejsza i wygodniejsza w produkcji z wykorzystaniem pierścieni żelbetowych. Oczywiście te pierścienie są różne i chcemy powiedzieć, które produkty lepiej wybrać, jak obniżyć pierścienie do studni i jak je naprawić w kolumnie.

Aby nie utknąć pierścieni w studni, są one zawieszone za pomocą prętów.

Żelbetowe pierścienie

Cel

Pierścienie na studni są przeznaczone do wzmocnienia wału pnia.

Żelbetowe pierścienie do budowy odwiertów to produkty z betonu zbrojonego o ciężkich stopniach cylindrycznego kształtu z odkurzaczem wewnętrznym. Mówiąc prościej, pierścień przypomina krótki odcinek rury, którego długość jest w przybliżeniu równa średnicy.

Pierścień odwiertu jest przeznaczony do budowy szybu obudowy:

  • kanalizacja,
  • drenaż
  • oglądanie,
  • lub dobrze w kanalizacji,
  • jak również do budowy zbiorników bezodpływowych,
  • różnych kolekcjonerów
  • i inne podziemne czołgi.

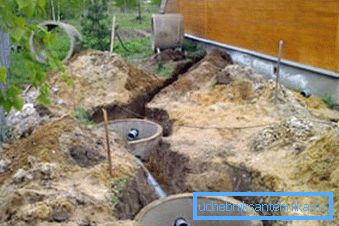

Układ szamba z żelbetowych pierścieni.

Innymi słowy, pierścienie RC są używane do budowy prefabrykowanych konstrukcji betonowych, a najczęściej są to pionowe kolumny wykonane z produktów stojących jeden na drugim, przymocowanych razem ze wspornikami, zaprawą lub ich własnym ciężarem.

Najczęściej podobne produkty są używane do budowy następujących struktur:

  • Studzienki do ekstrakcji wody pitnej. Tutaj potrzebujemy produktów najwyższej jakości, zarówno pod względem wytrzymałości i niezawodności, jak i składu, ponieważ będą one w kontakcie z produktem spożywczym;
  • Studnie kanalizacyjne. Do budowy tych konstrukcji dopuszcza się produkty o niższej jakości, ponieważ głębokość takich zbiorników jest niewielka i nie ma kontaktu z wodą pitną;
  • Studnie kanalizacyjne i inspekcyjne. Tak samo jak w przypadku kanalizacji;
  • Szambo. Rosną wymagania co do wytrzymałości i niezawodności połączeń, ponieważ w tym zbiorniku znajdują się zanieczyszczenia, których przenikanie przekracza granice konstrukcyjne;
  • Kanały burzowe i system odwadniający. Struktury te podlegają wysokim wymaganiom w zakresie odporności na wodę i wytrzymałości.

Zwróć uwagę! Można więc powiedzieć, że pierścienie żelbetowe są stosowane do budowy różnych konstrukcji hydraulicznych i do wzmacniania pionowych wałów szybów.

Charakterystyka

Wysokość pierścienia odwiertu i jego średnica wewnętrzna należą do głównych cech produktu.

Wyroby betonowe do budowy studni mają szeroki zakres cech. Najważniejsze z nich to wysokość produktu, jego średnica wewnętrzna, a także masa, objętość i grubość ścian.

Dwie pierwsze cechy zaznaczono na oznaczeniu pierścienia. Składa się z liter KS i dwóch liczb. "COP" oznacza "pierścień ścienny", a liczby oznaczają wewnętrzną średnicę (pierwsza w kolejności) i wysokość części (druga liczba). Na przykład produkt z oznaczeniem KC 10-9 ma wewnętrzną średnicę 10 decymetrów i wysokość 9 decymetrów.

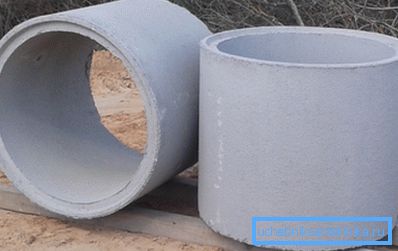

Zdjęcie konkretnych towarów KS 10-9 z zamkiem do budowy studni.

Rozmiar konkretnych towarów może być bardzo różny: wysokość waha się od 1 do 12 dm, średnica wewnętrzna - od 7 do 25 dm. Do budowy studni akumulacji wody najczęściej używane produkty oznaczone są COP 10-9, ponieważ mają optymalną szerokość, a 90 cm wysokości daje masę od 550 do 630 kg, co jest również do przyjęcia.

Aby określić masę produktów, możesz skorzystać z tabeli.

Grubość ścianki może wynosić od 8 do 10 cm, ponadto końce pierścienia mogą być płaskie lub mieć zamek w kształcie kołnierza. Blokady umożliwiają tworzenie bardziej wytrzymałych konstrukcji i unikanie poziomego przemieszczania kolumny podczas podnoszenia ziemi.

Grubość ściany jest równa różnicy między zewnętrzną i wewnętrzną średnicą rury.

Objętość produktu można łatwo określić za pomocą następującego wzoru:

V = S * h, gdzie V to objętość, S to powierzchnia podstawy walca, h to wysokość cylindra.

Wzór do obliczania objętości cylindra.

Wysokość jest wskazana w oznaczeniu, ale jak określić powierzchnię podstawy? Elementary:

S =? R2, gdzie? = 3,14, R =? D, D jest średnicą wskazaną na oznakowaniu.

W rezultacie otrzymujemy: V = 0,785 * D2 * h, ponadto D jest pierwszą liczbą w oznaczeniu, h jest drugą liczbą w oznaczeniu części.

Na przykład obliczyć, ile litrów znajduje się w pierścieniu odwiertu KS 10-9:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

W przypadku niektórych produktów wysokość może wynosić odpowiednio 89 cm, objętość będzie nieco mniejsza.

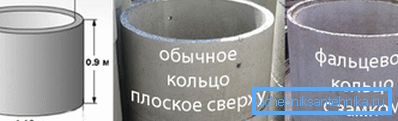

Odmiany wyrobów betonowych według rodzaju połączenia.

Te same obliczenia można wykorzystać do obliczenia objętości wody w części przyjmującej wodę w beczce, ale zamiast wysokości pierścienia należy zastąpić wysokość słupa wody, którą można łatwo określić poprzez upuszczenie liny z ładunkiem do odwiertu i pomiar długości mokrej części.

Montaż konstrukcji

Sam praca z tymi konkretnymi towarami jest bardzo trudna.

Teraz chcemy wam powiedzieć, jak pracować z betonowymi pierścieniami podczas budowy studni. Jak już wspomniano, używają w tym celu odmiany o oznaczeniu COP 10-9.

Obecność zamka nie jest konieczna, wielu instalatorów ma tendencję do płaskich końcówek, ponieważ jakość zamków często nie jest równa, a z tego powodu produkty stają się nierówne, a ponadto cena części z zakładkami jest o około 500 rubli wyższa. Wreszcie, sceptycy twierdzą, że siła falowania gleby nie będzie w stanie utrzymać żadnego zamka ani innego mocowania, ponieważ może osiągnąć kilka ton na metr kwadratowy powierzchni konstrukcji.

Jeśli planujesz zbudować studnię własnymi rękami, znajdziesz instrukcję montażu dla betonu zbrojonego:

  1. Kopalnia jest wykopana w ziemi na pierwszy pierścień około półtora metra głębokości. Średnica wykopu - 1,3 - 1,5 m;

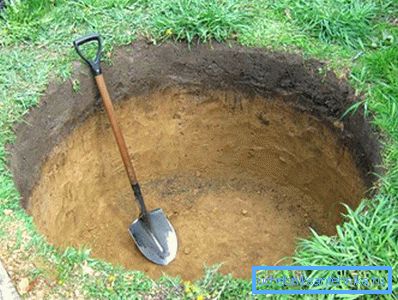

Rozpocznij od wykopu płytkiego dołu.
  1. Statyw z podnośnikiem lub wyciągarką umieszcza się nad otworem, na końcu którego znajdują się bolce z czterema haczykami;
Nad otworem umieścić statyw z urządzeniem podnoszącym i prętami.
  1. Przed opuszczeniem pierścieni do studni dno studzienki jest wyrównywane i ubijane;

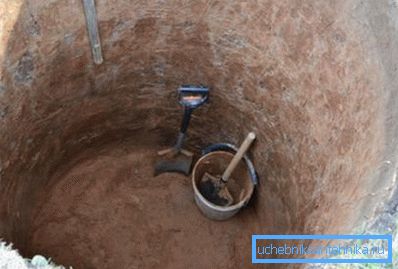

Dno wykopu wyrównuje się.
  1. Wyroby betonowe nakłada się na powierzchnię boczną za pomocą złomu lub innej dźwigni i walcuje się w miejscu instalacji, takim jak koło;

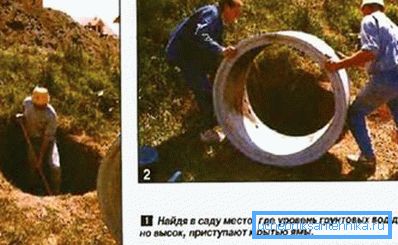

    Transport wykonany przez toczenie.

  2. Ujście dołu jest pokryte drewnianą tarczą z wytrzymałych desek, na której produkt jest zwinięty i umieszczony na końcu;
Jam jest pokryty drewnianą tarczą.
  1. Przyspieszyć haki mocujące hak, osadzone w końcach pierścienia i rozpocząć podnoszenie betonowych produktów nad otworem;

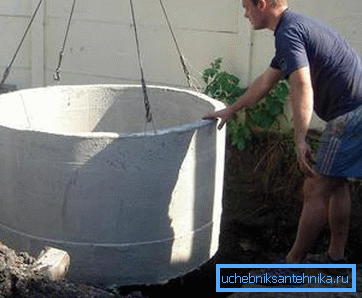

Produkt podnosi się nad jamą.
  1. Kiedy pierścień wisi na kablu, osłona jest usuwana z otworu w otworze, a produkt jest opuszczany, a jednocześnie reguluje jego trajektorię poprzez dociskanie do powierzchni bocznej i kołysanie jej;
Kołysząc ładunkiem, uzyskaj dokładną instalację.
  1. Gdy pierścień znajduje się w położeniu konstrukcyjnym, ucha montażowe są złożone do wewnątrz, a koniec pokryty jest roztworem piasku, wody i cementu. Ogólnie rzecz biorąc, istnieje wiele dyskusji na temat tego, jak przegapić pierścień studni, oferujemy najbardziej prostą i przyjazną dla środowiska opcję;
Koniec płaszcza z roztworem.
  1. Następnie dół jest ponownie przykryty tarczą, następny produkt jest na nią nawijany, podnoszony na prętach, tarcza jest usuwana i umieszczana na poprzedniej części. Dokładność instalacji jest regulowana ręcznie lub za pomocą dźwigni;
Na pierwszych betonowych produktach kładzie się drugi.
  1. Następnie wykop ziemię spod kolumny, a gdy spadnie ona poniżej powierzchni ziemi, proces powtarza się ponownie;
Spod kolumny wykop ziemię i podnieś ją do góry.
  1. Po złożeniu całej kolumny połączenia są pokrywane zaprawą cementową wymieszaną z płynnym szkłem.

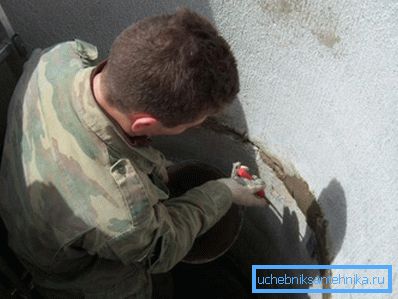

Szwy pokrywają się szczeliwem.

Zwróć uwagę! Pozyskiwać produkty betonowe tylko od sprawdzonych producentów o dobrej reputacji długoterminowej, ponieważ żywotność studni i stan wody w niej zależy od ich jakości.

Wniosek

Żelbetowe pierścienie - najbardziej wygodny i bezpieczny materiał do samodzielnej budowy studni. Dla ich instalacji wystarczą dwie lub trzy osoby i prosty mechanizm podnoszący, wideo w tym artykule pomoże ci lepiej zrozumieć zawiłości pracy.
