Podłączenie pompowni do studni: wskazówki dotyczące

Organizując system zaopatrzenia w wodę studzienną, kapitan musi rozwiązać szereg dość skomplikowanych zadań. A jednym z nich jest podłączenie przepompowni do studni własnymi rękami - w końcu tylko przy prawidłowej instalacji i ustawieniu tego urządzenia otrzymamy wodę bez przerwy i wymaganą objętość.

Poniżej omówimy, czym są te systemy, a także szczegółowo opiszemy proces ich instalacji.

Układ urządzenia

Do podnoszenia wody ze studni i płytkich studni do 20 metrów w prywatnych gospodarstwach domowych stosuje się najczęściej pompy zanurzeniowe lub automatyczne przepompownie. I to właśnie ta druga opcja stała się ostatnio popularniejsza, ponieważ struktura takiej stacji obejmuje cały kompleks urządzeń, który zapewnia nieprzerwane działanie całego systemu.

Z reguły jednostka pompowa jest uzupełniona takimi szczegółami:

• Sama pompa, często typu odśrodkowego. Urządzenie odpowiada za podnoszenie wody i transportowanie jej rurociągami.

Zwróć uwagę! Czasami taka pompa jest instalowana oprócz pompy głębinowej, zwłaszcza jeśli istnieje potrzeba podniesienia wody z głębokiej studni na wyższe piętra.

• Zdolność do hydroakumulacji, czyli zbiornik, podzielona przez membranę na kilka sekcji. Dzięki tej konstrukcji ciśnienie w systemie zmienia się płynniej, a automatyka, która jest odpowiedzialna za uruchomienie części pompującej, włącza się rzadziej. Ponadto użycie baterii zmiękcza wstrząsy hydrauliczne, co ma pozytywny wpływ na stan wszystkich połączeń.

• Presostat reaguje na zmianę w systemie. Jak tylko spadnie poziom ciśnienia w rurociągach i / lub akumulatorze, przekaźnik uruchamia silnik elektryczny pompy i woda zaczyna wpływać do przewodów ze źródła.
• Manometr do rejestrowania zmian.

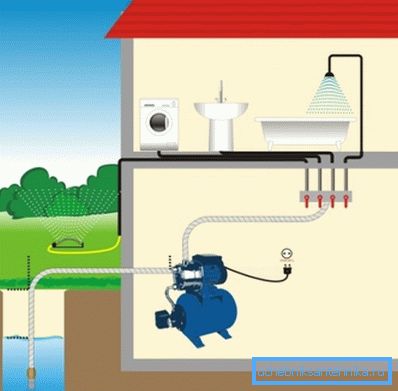

System pobierania wody służy do dostarczania wody ze studni lub studni, która jest wężem ssącym wyposażonym w zawór zwrotny. Przy wylocie jest zamontowany centralny rurociąg, który łączy automatyczne stanowisko z budynkiem i wszystkimi punktami zużycia.

Technologia montażu

Wybór miejsca

Przed rozpoczęciem prac związanych z instalacją agregatu pompowego należy wybrać odpowiednie miejsce.

Wymagania dla tego są następujące:

• Po pierwsze, System powinien znajdować się w pobliżu źródła wody. Umożliwi to nam zapewnienie najbardziej wydajnego poboru wody bez utraty mocy.
• Po drugie, Urządzenie musi być chronione przed skutkami opadów. Oczywiście większość pompowni produkowana jest w szczelnie zamkniętych obudowach, ale wyraźnie nie są one przeznaczone do stałej pracy w deszczu i śniegu.
• Po trzecie, miejsce instalacji musi zapewniać dostęp do systemu w celu uruchomienia i konserwacji zapobiegawczej.
• Nie należy również zapominać, że silnik elektryczny pompy wytwarza dość dużo hałasu, dlatego nie należy montować ich w pomieszczeniach mieszkalnych.

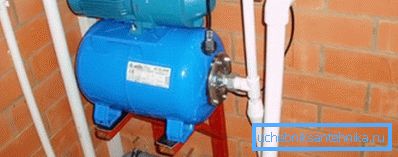

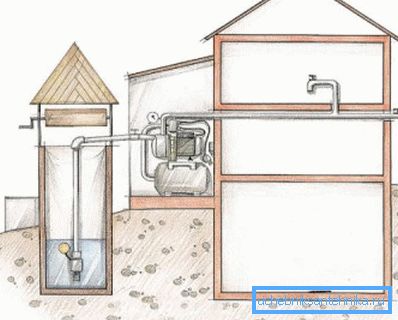

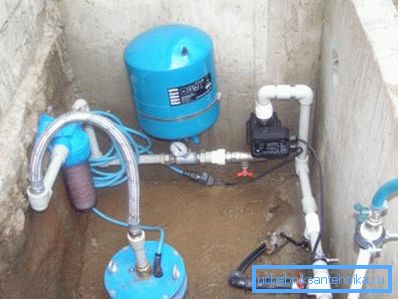

Z tego punktu widzenia piwnica domu (jeśli studnia znajduje się w bezpośrednim sąsiedztwie fundamentu), pit lub keson będzie idealnym miejscem do zainstalowania. Możesz także umieścić stację kontrolną w samej studni, zabezpieczając ją na specjalnej półce pod szyją.

Układamy rury

Po wybraniu miejsca instalacji musimy ułożyć rurę od domu do źródła wody.

Instrukcje dotyczące wykonywania pracy w tym przypadku są dość proste:

• Kopiemy rów z pochyłością w kierunku studni. Głębokość wykopu powinna być nieco większa niż głębokość zamarzania gleby - dlatego chronimy rurę przed tworzeniem się zatorów.
• Na dnie rowu zasypiamy piaskową poduszkę o grubości do 20 cm.

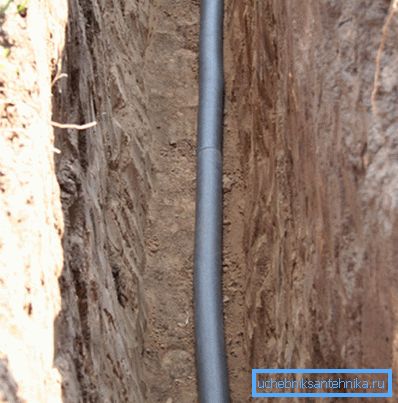

• Układamy rurę, wstępnie owijając ją materiałami izolacyjnymi.

Zwróć uwagę! Jako alternatywę dla izolacji można zastosować samoregulujący przewód grzejny.

• W fundamencie robimy dziurę, przez którą zaczynamy rurę do piwnicy lub do podziemi.
• Podłączamy rurociąg do wewnętrznych przewodów, starannie izolując wszystkie pomieszczenia w nieogrzewanych pomieszczeniach.
• Drugi koniec rury łączymy ze stacją pomp przez specjalny łącznik z zaworem zwrotnym i siatkę do czyszczenia zawieszonych cząstek. Cena takiej części jest niewielka, ale jej użycie znacznie poprawia stabilność systemu.

Łączymy urządzenie

Następnie musimy podłączyć i uruchomić samą jednostkę.

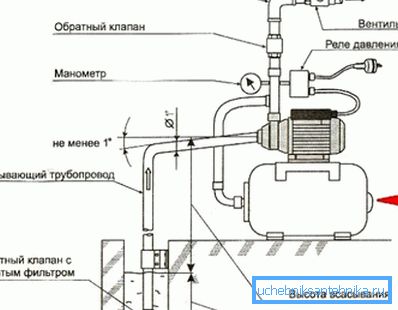

Schemat podłączenia pompowni do studni jest dość prosty i można go zrealizować przy użyciu nawet minimalnych umiejętności:

• Na początek przygotowujemy bazę, na której zostanie zamontowana stacja. Co najlepsze, nadaje się do tego małe podium z cegły lub odlewu z betonu zbrojonego. Minimalna wysokość takiego podium wynosi około 20 cm.
• Bezpośrednio pod nóżkami urządzenia umieszcza się gumową matę o grubości około 10 mm. Elastyczny materiał skutecznie kompensuje wibracje, zmniejsza zużycie sprzętu i redukuje hałas.
• Nogi pompy montowane są na gumowej uszczelce i mocowane za pomocą śrub kotwiących z szerokimi podkładkami.

Następnie musisz podłączyć wąż do pobierania wody.

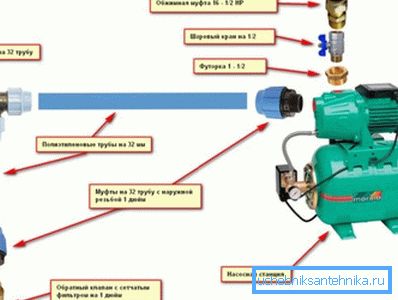

Aby połączyć użyj:

• Sprzęgło calowe z gwintem zewnętrznym.
• Narożnik stalowy lub brązowy z gwintem zewnętrznym.
• Odpowiedni zawór zwrotny zapewniający równomierny przepływ wody do systemu.
• Połączenie - "amerykański".

Łączymy wszystkie części w jednym systemie, łącząc rurę wlotową wody z częścią pompującą. Jednocześnie konieczne jest monitorowanie szczelności wszystkich stawów.

W ten sam sposób podłącz rurę wyjściową. Jak wspomniano wcześniej, tutaj możesz zainstalować gruby metalowy filtr siatkowy.

Możesz zoptymalizować nasz system, instalując filtr wstępny przed częścią pompy. Korzystanie z tego niedrogiego urządzenia pozwala wydłużyć żywotność pompy, ponieważ cząsteczki glinki i piasku, które wpadają w sekcję przepływu, są głównym czynnikiem zużycia części.

Zwróć uwagę! Modele odśrodkowe cierpią z powodu niskiej jakości wody nieco mniejszej niż wibracyjne, jednak dla nich instalowanie filtra może być uważane za wysoce pożądane.

Konfiguracja przed opublikowaniem

Po zakończeniu pracy z częścią hydrauliczną konieczne jest przeprowadzenie wstępnej regulacji całego układu:

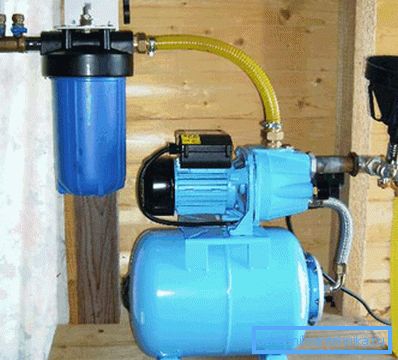

• Aby wyregulować ciśnienie w pompie za pomocą specjalnego otworu technologicznego, należy wypełnić około dwóch litrów wody.
• Wykonaj rozruch testowy urządzenia, ustalając moment uruchomienia i zatrzymania systemu. Optymalna prędkość wyłączania wynosi od 2,5 do 3 bar, część pompy powinna być włączona o 1,8 - 1,5 bara.
• W przypadku zauważenia odchyleń od tych wartości, należy otworzyć pokrywę na przełączniku ciśnienia i skalibrować ją, obracając śruby regulacyjne. Z reguły oznakowane są one oznaczeniem określającym kierunek wzrostu i spadku wskaźnika.

Po zakończeniu regulacji można podłączyć pompę do trybu normalnego.

Wniosek

Schemat podłączenia przepompowni do studni lub studni podanej tutaj jest optymalny z punktu widzenia niezawodności i minimalizacji kosztów pracy. Oczywiście można go poprawić, ale dla początkujących będzie to wystarczające i ta informacja. Zgodnie z zaleceniami, a także po zapoznaniu się z wideo w tym artykule, można łatwo zakończyć instalację i podstawową konfigurację systemu zaopatrzenia w wodę.
