Podłączenie pompowni do studni
Zapewnienie łączności inżynierskiej osiedli podmiejskich jest problemem na większości terytoriów. Scentralizowane zaopatrzenie w wodę, odprowadzanie wody, ogrzewanie jest możliwe tylko w osadach podmiejskich przylegających do megalopoli. Rozwiązaniem problemu zaopatrywania ludności w wodę są sami obywatele, którzy organizują autonomiczne źródła zaopatrzenia w wodę na swoim terenie. To może być studnia, studnia na pierwszych warstwach wodonośnych, studnia artezyjska dla odpornych na wodę horyzontów.
Usuwanie wody ze studni za pomocą wiader jest dość żmudnym procesem. Możliwość łączenia różnych środków technicznych pozwala nie tylko zmechanizować, ale również w pełni zautomatyzować proces dostarczania wody do domu.
Aby zautomatyzować proces zaopatrzenia w wodę, konieczne jest podłączenie pompowni do studni.
Elementy pompowni
Autonomiczna przepompownia składa się z następujących elementów:
- samozasysająca pompa odśrodkowa zapewniająca wodę ze studni na wymaganą wysokość;
- hydroakumulator, który zapewnia zmiękczenie wstrząsu hydraulicznego, utrzymując ciśnienie w rurociągu (jest to pojemnik z membraną i pneumatycznym zaworem do wtrysku powietrza);
- rury i złączki rurociągów i elementy łączące;
- elementy odcinające i sterujące (zawory, manometry, przełączniki ciśnieniowe, zawory zwrotne itp.);
- filtry gruboziarniste i drobne.
Zasada działania

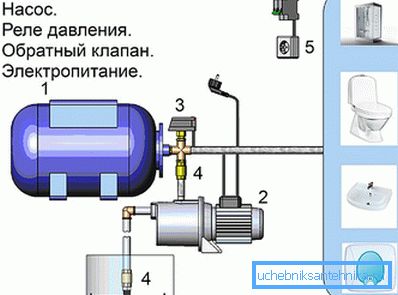

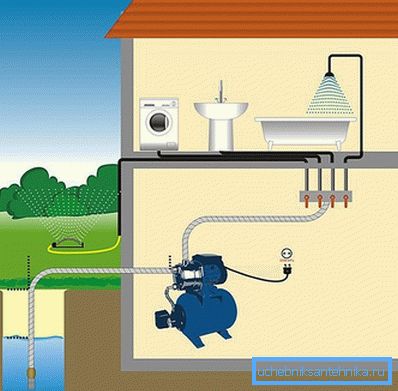

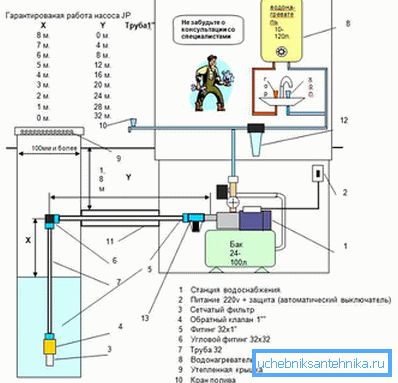

Ogólny schemat podłączenia stacji pomp pokazano na rysunku. Ze studni rura ssąca trafia do przepompowni. Na końcu rurociągu w studni znajduje się zawór zwrotny z sitkiem. Zawory i filtr zgrubny są zainstalowane przed pompownią. Na wylocie ze stacji ustawić manometr, zawór zwrotny, filtr dokładny. Dalej wzdłuż rurociągu ciśnieniowego woda przepływa do odbiorców.
Rurociąg z pompy studziennej zaczyna pompować wodę do akumulatora. Napełniając go do pewnego ciśnienia, pompa wyłącza się. Po otwarciu wody z kranu pod ciśnieniem wchodzi do miksera, prysznica i innych punktów zużycia wody. Kiedy ciśnienie spada, pompa włącza się i rozpoczyna pompowanie wody z powrotem do zbiornika hydraulicznego. Tak więc, regulując ciśnienie w układzie, pompa działa albo po zużyciu wody, albo wyłącza się, gdy wszystkie odbiorniki wody są odcięte.
Lokalizacja przepompowni
Przed zainstalowaniem stacji należy ustalić jej lokalizację. Stacja pomp powinna znajdować się blisko odwiertu. Rurociąg od studni do domu należy ułożyć poniżej poziomu zamarzania gleby za pomocą izolacji i ochrony przed mrozem. Opcje zakwaterowania:
- Specjalne ogrzewane pomieszczenia użytkowe: oddzielna stodoła, pomieszczenie gospodarcze w domu lub w piwnicy domu. Najbardziej preferowana opcja, ponieważ pozwala w dowolnym momencie na przeprowadzanie konserwacji sprzętu w ciepłym pomieszczeniu.
- W kesonie, które jest studnią ochronną, znajduje się poniżej poziomu zamarzania gleby. Ta opcja jest mniej powszechna. Keson jest izolowany, aby uniknąć zamarznięcia gleby w ekstremalnie niskich temperaturach, aby zapobiec zamarzaniu, uszkodzeniom i awariom wszystkich drogich urządzeń.
Montaż na stoliku
Przy samodzielnej instalacji musisz wiedzieć, jak podłączyć stację. Niezawodność i żywotność systemu zaopatrzenia w wodę zależy od prawidłowej instalacji.

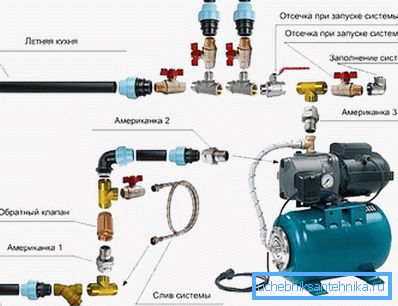

- Instalacja przepompowni. Może być zainstalowany na wsporniku w kształcie litery L przymocowanym do ściany pokoju, specjalnym podium na podłodze, gdzie znajduje się stacja. Stacja jest ustawiona, koncentrując się na kierunku rurociągu do studni, tak, że nie ma zbędnych zakrętów. Stacja nie powinna stykać się ze ścianą. Gumowe podkładki można instalować pod łapami stacji, aby wyeliminować wibracje podczas pracy.
- Instalacja wejścia do stacji. Poprzez adaptery do wlotu na stacji zainstalowany jest filtr zgrubny, zawór zwrotny, zawory odcinające i złączka do przełączania na rurociąg z tworzywa sztucznego.
- Montaż rury ssącej. Na końcu rurociągu, który znajduje się w otworze, zainstalowana jest metalowa siatka i zawór zwrotny. W celu ułożenia rurociągu wykopany jest rów do głębokości przemarzania, w którym jest układanie wody. Rury układane są na piaszczystej poduszce i pokryte piaskiem. Przy dużej głębokości przemarzania rurociąg jest izolowany. Rury prowadzą do domu i są przymocowane do złącza adaptera.
- Instalacja rurociągu wyjściowego. Elastyczny wąż z akumulatora podłącza się do presostatu. Na wylocie sztywne rury są przymocowane do filtra dokładnego, zawór zwrotny, zawory odcinające, złączki do rury ciśnieniowej w domu.
Przed jazdą próbną woda wlewa się do przepompowni. Jest to konieczne, aby zapobiec pracy pompy na biegu jałowym.
Pompa jest podłączona do sieci i działa. Wszystkie elementy blokujące muszą być otwarte. Wszystkie połączenia są sprawdzane pod kątem przecieków.
Wideo
Posłuchaj zaleceń dotyczących wyboru przepompowni:
Zobacz, jak zainstalowana jest pompa wody:
Schematy
