Podmiejskie zaopatrzenie w wodę: schematy i materiały

Co możesz zrobić z letniego zaopatrzenia w wodę własnymi rękami? Z jakich rur i zaworów powinienem korzystać? Jak zapewnić stałe zaopatrzenie w wodę na terenie, jeśli partnerstwo w ogrodzie odbywa się zgodnie z harmonogramem?

Spróbujmy odpowiedzieć na te pytania.

Zakupy

Zacznijmy od wyboru materiałów.

Rury

Przypomnijmy warunki, w których system wodociągowy będzie działał w domku.

• Będzie musiała przewozić tylko i bardzo zimną wodę.
• Ciśnienie robocze nie przekroczy 2,5-3 kgf / cm2.

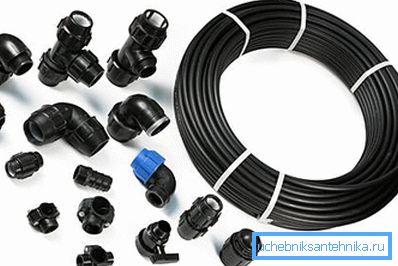

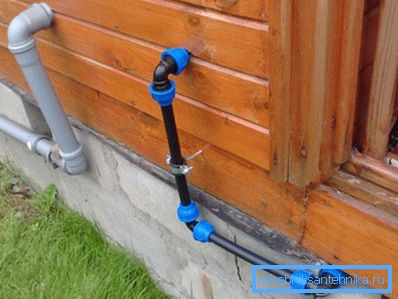

Jeśli tak, możesz przyjrzeć się niedrogim rurom polimerowym. Wśród nich z kolei naszym wyborem będzie ciśnieniowa rura polietylenowa.

Dlaczego właśnie ona?

1. Licznik przebiegu rury polietylenowej jest zauważalnie niższy niż polipropylenu lub PVC, nie wspominając już o innych materiałach.
2. To tworzywo sztuczne jest elastyczne, co umożliwia układanie rur z łukami bez wyposażenia.

Co więcej: polietylen zachowuje elastyczność na zimno. Nawet jeśli woda pozostaje zamarznięta w wodzie, rura nie pęka, ale tylko nieznacznie się rozciąga. Podczas rozmrażania powróci do pierwotnego rozmiaru.

1. Wreszcie, złączki zaciskowe do polietylenu pozwalają na rezygnację z jakichkolwiek skomplikowanych narzędzi poprzez montaż systemów zaopatrzenia w wodę w letnim domu własnymi rękami w dosłownym znaczeniu tego słowa. Wszystko, czego potrzeba, to nóż do cięcia ukośnego (jako opcja, zwykła piła ogrodowa i ostry nóż do zdejmowania końcówek zadziorów).

Rozmiar rur zależy od zamierzonego przepływu wody:

Uwaga: rury polietylenowe są zwykle oznakowane zewnętrzną średnicą, która jest o jeden stopień większa niż średnica wewnętrzna. Tak więc rura 32 mm ma wewnętrzną średnicę około 25 mm.

Armatura

Tutaj możesz również podać bardzo konkretne zalecenia. Nowoczesne zawory kulowe są stosowane jako zawory odcinające. Są wyjątkowo odporne na uszkodzenia i zawsze utrzymują wodę w stanie zamkniętym.

W punktach wodnych montowane są suwnice dystrybucyjne z żurawiami ceramicznymi. Znowu różnią się one od tradycyjnych gwintowników trwałością i odpornością na uszkodzenia: można zapomnieć o upakowaniu dławnicy i wymianie uszczelek na dobre.

Nuance: instalacja ceramicznych kształtek oznacza obecność grubego filtra. Piasek lub kożuch uwięziony między płytami ceramicznymi może je odciąć.

Oprócz filtra, urządzenie dna wody zaopatrzenia w wodę ze studni oznacza obecność zaworu zwrotnego. Jest on umieszczony na wlocie ssącym pompy powierzchniowej lub na wylocie z pokładu podwodnego. Zawór nie pozwoli wodzie wypełnić rury z powrotem do studni po wyłączeniu pompy.

Pompa

Jaka powinna być pompa do podmiejskiego zaopatrzenia w wodę z zaopatrzeniem w wodę ze studni lub naturalnego zbiornika? Wszystko zależy od cech źródła wody.

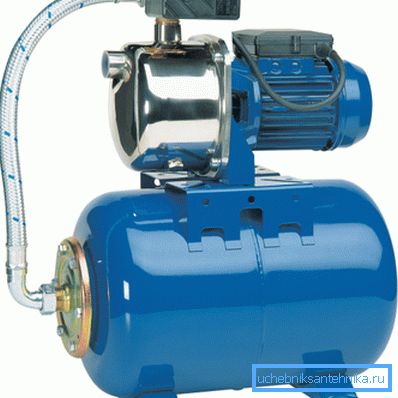

W niewielkiej odległości od lustra wody najlepszym wyborem jest pompownia nawierzchni. Wyposażony jest w własny hydroakumulator, który zapewnia nieprzerwane zasilanie w wodę po zatrzymaniu pompy. Maksymalna głębokość, na jakiej pompa powierzchniowa może podnosić wodę, wynosi 7-9 metrów.

Do głębokiej studni z czystą wodą wystarczy pompa wirowa (odśrodkowa z jednym wirnikiem). Zapewnia doskonałą wydajność przy dobrej głowie ze względu na minimalny odstęp między wirnikiem a ślimakiem (obudowa pompy).

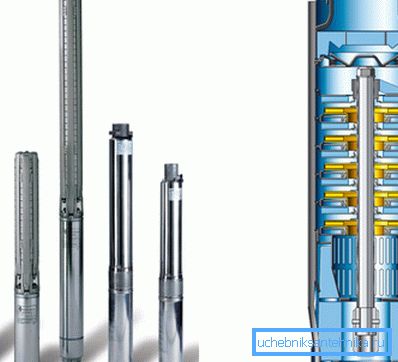

Jeśli woda zawiera dużą ilość zawiesiny, lepiej jest wybrać wieloetapową pompę odśrodkową. Duży prześwit między wirnikami a obudową sprawia, że ​​jest on niewrażliwy na muł i piasek; kilka wirników na wspólnym wale z dyfuzorami połączonymi szeregowo kompensuje nieunikniony spadek ciśnienia.

Schemat schematyczny

Ciągłe zaopatrzenie w wodę może być realizowane na dwa sposoby.

Akumulator

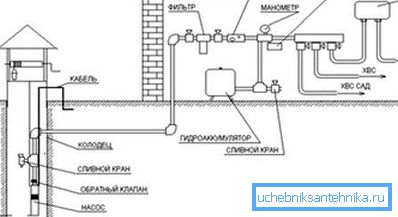

Jeśli pompownia nawierzchniowa jest zwykle już wyposażona w hydroakumulator, wówczas podmiejski obwód zasilania wodą z pompą zanurzeniową oznacza jego oddzielną instalację. Hydrozakręt to stalowy zbiornik podzielony przez gumową membranę na dwie komory - komory powietrzne i wodne.

Gdy pompa pracuje, zbiornik jest napełniony wodą; w tym samym czasie komora powietrzna wytwarza nadmierne ciśnienie i umożliwia użycie dźwigów po zatrzymaniu pompy. W przypadku stosowania pompy zatapialnej potrzebny jest dodatkowy element - czujnik ciśnienia z wyłącznikiem, który wyłącza się i włącza zasilanie po osiągnięciu wartości progowych.

W razie potrzeby w jednym układzie zasilania wodą można zainstalować kilka akumulatorów hydraulicznych. Mogą być montowane w dowolnym punkcie zasilania wodą; ich objętości użytkowe są sumowane, co powoduje dłuższe przestoje pompy.

Pojemność pamięci

System zaopatrzenia w wodę w daczy współpracujący z zaopatrzeniem w wodę zgodnie z harmonogramem jest zwykle dostarczany z łączną pojemnością. Jego objętość jest obliczana w zależności od dziennego zapotrzebowania na wodę i harmonogramu jego składania. Na przykład, przy średnim dziennym zużyciu 400 litrów i dostarczaniu wody dwa razy w tygodniu, potrzebujemy pojemności 1500 litrów, a przy dziennym zaopatrzeniu i zużyciu 200 litrów na dzień wystarczą te 200 litrów.

Z reguły jadalne zbiorniki z polietylenu są używane jako zbiornik magazynowy, który jest już wyposażony w rurę spustową. Lepiej jest wybrać zbiornik wykonany z ciemnego plastiku: w zbiorniku przepuszczalnym dla światła słonecznego woda szybko rozkwitnie.

Zbiornik znajduje się na strychu wiejskiego domu (oczywiście, jeśli sufit może wytrzymać jego ciężar), na spawanym stojaku lub na naturalnej elewacji. Głowa 3-4 metry, choć bez marginesu, ale wystarczająca do obsługi wszelkiego rodzaju urządzeń sanitarnych, w tym grzejników przepływowych i pralek. Doprowadzenie wody jest podłączone do przyłącza spustowego za zaworem, co pozwala, w razie potrzeby, odłączyć zbiornik od źródła wody.

Jak zaimplementować automatyczną zdolność napełniania?

1. W ściance bocznej wykonujemy jak najbliżej szyi otwór o średnicy 18 milimetrów.

Wskazówka: jeśli nie ma wiertła odpowiedniego rozmiaru, otwór w plastikowej ścianie można ostrożnie przeciąć ostrym, wąskim nożem.

1. Zainstalować w tym otworze zawór wlotowy do spłuczki muszli klozetowej. Uszczelnienie zapewniane jest przez dostarczone gumowe podkładki.
2. Łączymy dopływ wody z wlotem do zaworu - bezpośrednio za pomocą rury polietylenowej z adapterem mocującym do gwintów o średnicy 0,5 cm lub elastycznej rury łączącej.

Jeśli kontener jest zainstalowany na strychu, dobrym pomysłem byłoby zaopatrzenie go w przelew. W tym celu do zbiornika wprowadza się rurę kanalizacyjną o średnicy 50 mm przez otwór wycięty w ścianie. Związek jest uszczelniony silikonowym szczeliwem.

Przydatne: w tym przypadku jakość szczeliwa nie jest warta oszczędzania. Produkcja słynnych producentów (Moment, Ceresite) jest dobra, przede wszystkim dlatego, że niezawodnie przylega do skomplikowanych powierzchni, do których w pełni stosuje się gładki polietylen.

Przydatne rzeczy

Na koniec - kilka przydatnych wskazówek:

• Wykorzystanie skumulowanego schematu przepustowości zaopatrzenia w wodę w wiejskim domu własnymi rękami idealnie w połączeniu z obecnością na miejscu odwiertu. Ogólnie rzecz biorąc, w tym przypadku można obejść się bez stacjonarnej pompy i stałego rurociągu ze studni: zbiornik można po prostu napełnić przez wąż w miarę przepływu wody.

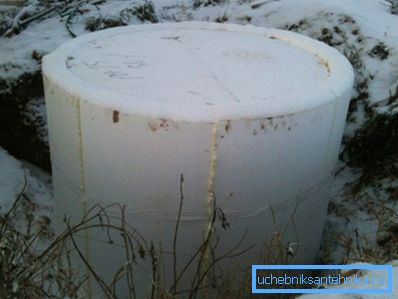

• Przy całorocznym wykorzystaniu systemu zaopatrzenia w wodę, który jest zasilany ze studni, rura pasuje głębiej niż poziom zamarzania gleby. Studnia jest zadaszona i ocieplona: izolacja termiczna nie pozwoli jej zamarznąć nawet w szczycie zimnej pogody.

Wniosek

Mamy nadzieję, że te zalecenia pomogą czytelnikowi w projektowaniu i budowie sieci wodociągowej dla własnego domku letniskowego.

Dodatkowe materiały można znaleźć w wideo w tym artykule. Sukcesy!
