Pompa odśrodkowa do studni: pomoc w wyborze i funkcjach

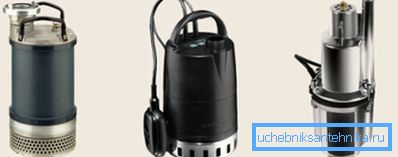

Jak zatapialne pompy odśrodkowe do studni? Jakie są cechy wyboru takiego urządzenia? Czy ma jakieś rozsądne alternatywy? Czy powinienem brać pod uwagę jakąkolwiek jego funkcję podczas pracy z pompą? Spróbujmy odpowiedzieć na te pytania.

Co to jest

Zacznijmy od małej wyprawy w dżunglę mechaniki.

Najprostszym, trwałym i wydajnym schematem pomp, który można wykorzystać do podnoszenia i transportu względnie czystej wody, jest odśrodkowy wirnik ślimaka - ciało, a właściwie bardzo przypominający skorupę mięczaka.

Jak działa takie urządzenie?

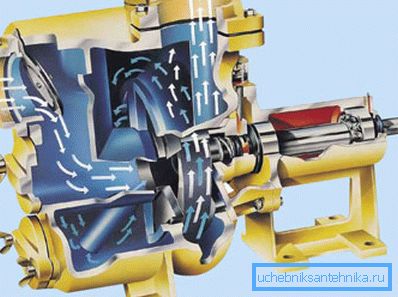

• Wirnik napędzany jest przez silnik elektryczny. W takim przypadku ostrza wyrzucają wodę na obrzeże ślimaka, tworząc nadciśnienie na jej ściankach. Konieczne jest otwarcie korytarza wodnego - i wyskoczy z kadłuba.

Co ciekawe, ze względu na cechy hydrodynamiczne, największe ciśnienie powstaje, gdy dysza wylotowa jest skierowana stycznie do korpusu w kierunku obrotu wirnika.

• Natomiast w obszarze osi wirnika powstanie próżnia. W celu ciągłej pracy pompy wystarczy zorganizować dopływ wody wzdłuż osi obrotu.

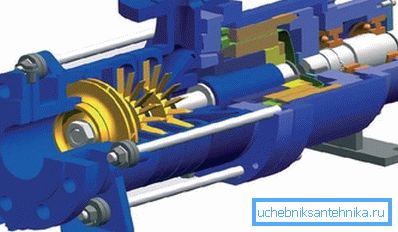

Ślimak ma jedną szkodliwą cechę. Wydajność pompy i ciśnienie na wylocie są większe, tym mniejsza jest szczelina między wirnikiem a obudową. W rzeczywistości, z dużą przerwą, część wody goni w kółko wewnątrz kadłuba.

Ta właściwość jest piętą achillesową tak zwanej pompy wirowej, której schemat właśnie wyczerpująco opisaliśmy. Ma on zastosowanie wyłącznie i wyłącznie do transportu czystej wody (nie więcej niż 30 gramów zanieczyszczeń na metr sześcienny) wody.

Dlaczego?

1. Przy minimalnej szczelinie pomiędzy wirnikiem a obudową, mierzonej w ułamkach milimetra, drobny piasek i zanieczyszczenia ścierne działają jak papier ścierny. W ciągu zaledwie kilku tygodni pracy ślimak osiąga stan całkowitej niesprawności.
2. Wraz ze wzrostem szczeliny ciśnienie spada gwałtownie na wylocie.

Jednak pompy odśrodkowe zwykle wykazują znacznie bardziej demokratyczne cechy: dopuszczalna wielkość cząstek stałych wynosi do 2 milimetrów, a ilość zanieczyszczeń wynosi do 150 g / m3. Z powodu czego?

Główny problem pomp wirowych rozwiązano w prosty i elegancki sposób w konstrukcjach odśrodkowych.

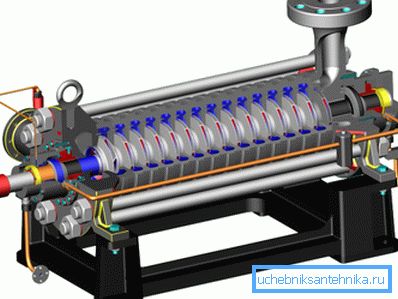

Wirnik (lub odpowiednio nazwany wirnik) jest oddzielony od obudowy o kilka milimetrów. Ze względu na znaczną przerwę zawieszoną w ślimaku, bez powodowania jakichkolwiek uszkodzeń urządzenia. Spadek ciśnienia i wydajność są kompensowane przez obecność kilku stopni, z których każdy składa się z wirnika i dyfuzora.

Przydatne: każdy stopień pompy podnosi ciśnienie na wyjściu o 5-10 metrów. W tym przypadku złożoność projektu jest minimalna: wszystkie wirniki są obracane przez pojedynczy silnik elektryczny.

Pomoc w wyborze

Jak i za pomocą jakich znaków wybrać pompę odśrodkową?

Nacisk na głowę

Jest to nazwa maksymalnej wysokości, na jaką urządzenie może podnieść słup wody w przypadku braku kranu. Jak ustalić, która wartość powinna być zorientowana?

Instrukcja obliczania wymaganego ciśnienia jest dość prosta.

1. Odległość od głębokości pompy do powierzchni przyjmuje się jako wartość podstawową. Uwaga: nie od lustrzanej wody, to od pompy. Biorąc pod uwagę dynamiczne zmiany poziomu wody, opada na znaczną głębokość.
2. Powstała wartość jest dodawana 30 metrów. Dlaczego tak dużo?

Nadmierny nacisk podniesie wodę na drugie lub trzecie piętro prywatnego domu; ponadto zapewni normalne działanie sprzętu hydraulicznego. Zawory odcinające i krany, jak wiadomo, pracują wyjątkowo słabo w przypadku braku nadciśnienia w rurach.

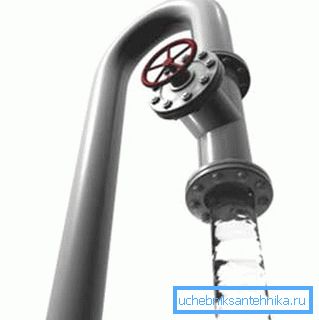

1. Dodatkowe 10% dodaje się do wyniku dla nierozliczonych strat. Rury (zwłaszcza stalowe, które służyły przez kilka lat i stały się szorstkie wewnątrz) mają znaczną odporność hydrauliczną. Ciśnienie jest tracone na zwojach układu zasilania wodą, na zaworach, mieszalnikach i elastycznych liniach.

Jako przykład obliczyć nacisk, na który należy nawigować wybierając pompę zanurzoną w studni na głębokość dziesięciu metrów.

• Podstawowa wartość jest taka sama 10 metrów dla powierzchni.
• Dodajemy 30 metrów niezbędnych do normalnej pracy urządzeń sanitarnych i podnoszenia wody na wyższe piętra. 10 + 30 = 40.
• Dodatkowe 10% dla nierozliczonych strat zwiększy obliczoną wartość głowy do 40x1.1 = 44 metry.
• Zaokrąglij wynikową wartość w duży sposób. Oczywiście, musimy szukać pompy odśrodkowej, która zapewnia ciśnienie 50 metrów.

Czy potrzebuję dodatkowego marginesu głowy? Nie

Istnieje kilka powodów.

1. Im wyższa podana wysokość, tym wyższa cena pompy. Ma to całkowicie obiektywny powód: projekt staje się bardziej skomplikowany, dodawane są dodatkowe kroki.
2. Większy nacisk oznacza marnowanie energii. Uwaga, nie uzasadniona.

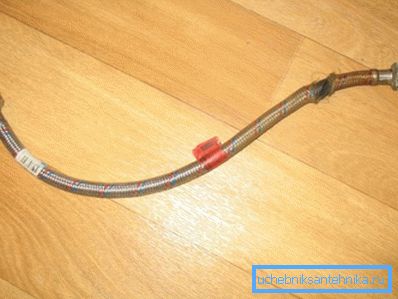

3. Wreszcie, nadciśnienie w dostawie wody jest niebezpieczne dla sprzętu hydraulicznego. Przede wszystkim - do plastikowych zaworów w miskach ustępowych i elastycznych połączeniach z mikserami.

Wydajność

Idealnie powinno być większe niż natężenie przepływu (dopływ wody do studni z warstw wodonośnych), ale mniej niż szczytowe odprowadzanie.

Przy okazji: w obecności dużej pojemności buforowej, ostatni element można pominąć.

Jak określić natężenie przepływu studni i przepływu wody?

Aby określić, ile wody wpływa do studni w jednostce czasu, wystarczy opróżnić ją do ustalonego poziomu i zmierzyć czas potrzebny, aby lustro wody powróciło do poprzedniego znaku. Dalej - prosta arytmetyka.

Załóżmy, że w studni o średnicy 1,6 metra (standardowy rozmiar żelbetowych pierścieni) pompowaliśmy wodę 2 metry od oryginalnego znaku. Do poprzedniego poziomu wróciła dokładnie w godzinę.

Spróbujmy obliczyć natężenie przepływu w litrach na minutę.

1. Objętość słupa wody o średnicy 1,6 i wysokości 2 metrów jest równa 3,1415x (0,8) ^ 2x2 = 4,02112 m3 lub około 4000 litrów.
2. Co minutę 4000/60 = 67 litrów wody dociera do studni.

Jak ocenić zapotrzebowanie rodziny na wodę?

Aby nie cierpieć z powodu prób ich zmierzenia, podajemy dane statystyczne. Dla rodziny 3-4 osób powinno liczyć 40-50 litrów na minutę. Wraz ze wzrostem liczby członków rodziny koszty wody wzrastają proporcjonalnie; potrzeba podlewania obszaru dodatkowo podwaja je.

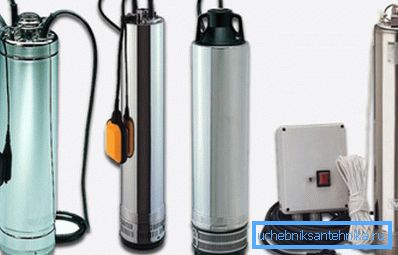

Wymiary i producent

Jeśli zanurzalna pompa do studni jest ograniczona przez średnicę obudowy, to w przypadku studni pod względem wymiarów, jest pełna swoboda. Im większa średnica, tym tańsze jest urządzenie o tej samej charakterystyce: wraz ze wzrostem średnicy silnika i wirników możliwe jest zapewnienie wydajności i momentu obrotowego przy znacznie mniejszych zasobach. Zwłaszcza uzwojenie silnika jest uproszczone, a liczba wirników maleje.

Który producent powinien wybrać?

Istnieją tylko dwa ważne czynniki:

1. Koszt. Jeśli w przypadku pompy wiertniczej oszczędzanie może być boczne, ponieważ podniesienie uszkodzonego urządzenia nie jest zadaniem trywialnym, to jest całkowicie dopuszczalne, aby nie ścigać marek.
2. Lokalizacja centrów usług. Jeśli usługa autoryzowana przez produkty Vodomet znajduje się w pobliżu, a usługa Grundfos znajduje się w sąsiednim mieście, wybór jest oczywisty.

Wskazówka: Przełącznik pływakowy jest bardzo przydatnym dodatkiem. Zatrzyma silnik przy krytycznym spadku poziomu wody w studni.

Alternatywy

Czy pompa odśrodkowa jest zawsze najlepszym wyborem do studni? Odpowiedź jest niejednoznaczna.

Z jednej strony, system odśrodkowy łączy doskonałe osiągi z bezpretensjonalnością i doskonałym zasobem. Z drugiej strony, alternatywne rozwiązania mają dość wymierne korzyści.

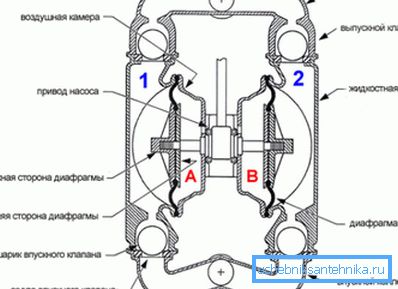

Pompa membranowa

Jest to konstrukcja solenoidu z jedną lub dwiema membranami i zaworami zwrotnymi. Kilka razy na sekundę do solenoidu doprowadzana jest energia, a membrana przymocowana do rdzenia przesyła wodę z komory roboczej do rury zasilającej. Skok powrotny rdzenia jest zapewniany przez sprężynę lub dodatkowy obwód elektryczny.

Główna wartość schematu membranowego - marginalna taniość, wynikająca bezpośrednio z prostoty projektu.

W studniach pompy membranowe mają dość niską popularność dzięki dwóm cechom:

1. Wibracje generowane przez solenoid są niszczące dla ścian studni. Znacznie przyspiesza zamulanie pnia.
2. Ponieważ membrany ulegają odkształceniu podczas działania urządzenia, jego żywotność remontowa jest ograniczona do jednego do dwóch lat. Wymiana membran jest dość prostą operacją, ale podniesienie pompy studzienki nie jest zbyt mocne.

Jednak wykorzystanie w studni, oczywiście, pozwala zaniedbać obie wady obwodu.

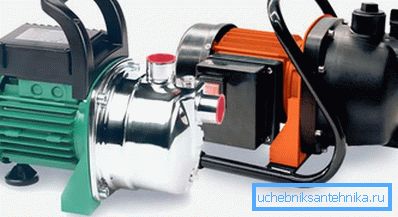

Pompa powierzchniowa

Jak sama nazwa wskazuje, to urządzenie jest zamontowane na powierzchni; sztywny wąż lub rura jest opuszczana w celu podniesienia wody w studni.

Co daje taki układ?

• Problemy z hydroizolacją silnika są całkowicie wyeliminowane. Woda po prostu się z nim nie styka: silnik elektryczny i ślimak są rozstawione w przestrzeni, tylko wał łączy je.
• Naprawa i konserwacja są znacznie uproszczone, ponieważ nie wymagają urządzeń do podnoszenia.
• Brak ciśnienia spowodowany wystarczająco dużym odstępem między wirnikiem a korpusem ślimaka może zostać skompensowany przez proste zwiększenie ich wymiarów liniowych, które w tym przypadku są praktycznie nieograniczone.

Wadą lokalizacji pompowni nad poziomem wody jest to, że głębokość, na której ta woda może wzrosnąć, jest ograniczona do siedmiu do ośmiu metrów. Z większym silnikiem różnicowym po prostu na biegu jałowym.

Jednak w przypadku małych pomp często stosuje się ciekawą modyfikację. Są one zainstalowane na ramie, przymocowanej do wyspy pływającej w studni. Pływalność zapewnia gęstą pianę; wielkość wyspy, prawie równa powierzchni lustra wody, nie pozwala na przewrócenie się konstrukcji.

Funkcje operacji

Na co powinienem zwrócić uwagę, podłączając pompę odśrodkową do systemu zaopatrzenia w wodę własnymi rękami?

• Najlepsze kable wykonane są ze stali nierdzewnej. Mają wytrzymałość na rozciąganie do tony; co więcej: wytrzymałość ta nie zmniejsza się z czasem z powodu korozji.
• Pompa spada i wznosi się ściśle za kabel. Kabel zasilający i przewód ciśnieniowy lub wąż są dobierane do liny za pomocą plastikowych klipsów.

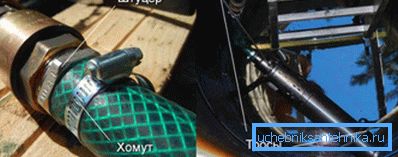

• Natychmiast po wylocie znajduje się zawór zwrotny. W przeciwnym razie woda z systemu zaopatrzenia w wodę po wyłączeniu zasilania zostanie scalona do studni.

• Jeśli pompa używana jest nie tylko do nawadniania, ale także do zaopatrzenia w wodę w domu, hydroakumulator i czujnik ciśnienia są uwzględnione w jego orurowaniu. W takim przypadku moc będzie dostarczana do silnika tylko wtedy, gdy ciśnienie w systemie spadnie do wartości krytycznej.

Plan B: zbiornik wody może być zawarty w systemie zaopatrzenia w wodę. Jest zainstalowany w górnej części systemu zaopatrzenia w wodę i jest zakończony najprostszym czujnikiem poziomu pływaka.

Wniosek

Jeśli niektóre punkty były niejasne dla czytelnika, może on znaleźć odpowiedzi, oglądając wideo w tym artykule. Sukcesy!
