Pompa powierzchniowa do studni: charakterystyka, cechy,

Pompy powierzchniowe do studni umożliwiają pompowanie wody z płytkiej głębokości, co jest ważne dla właścicieli domów wiejskich i terenów podmiejskich.

Omówimy główne cechy i cechy tych urządzeń, a także pokażemy, jak zainstalować pompę powierzchniową w studni.

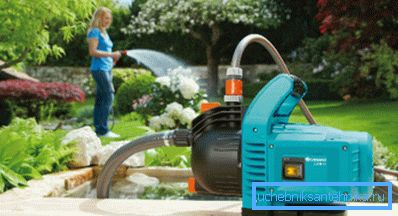

Pompa powierzchniowa

Urządzenie i cel

Pompy powierzchniowe działają na zasadzie zasysania wody, tworząc podciśnienie na końcu węża ssącego, który zanurza się na drugim końcu w wodzie. Tak więc istnieje różnica ciśnień na różnych końcach węża, a przy pełnym podciśnieniu po stronie ssącej będzie to wartość ciśnienia atmosferycznego, czyli około 760 mm Hg..

Jeśli wymieniamy kolumnę rtęciową na słupie wody, wysokość takiej kolumny wyniesie 10,3 metra, co oznacza, że ​​przy pełnym podciśnieniu po stronie ssącej, woda może wzrosnąć o nie więcej niż 10,3 metra.

Biorąc pod uwagę straty tarcia wody na ściankach rur i niepełną próżnię w układzie, maksymalna wysokość wody takiej pompy nie będzie większa niż 9 metrów, a jeśli weźmie się pod uwagę poziomą część rury ssącej, okaże się, że rzeczywista wysokość robocza będzie wynosić 7 - 8 metrów.

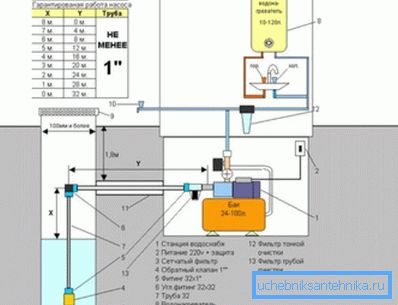

Zwróć uwagę! Przy obliczaniu parametrów należy wziąć pod uwagę odległość od studni pompy powierzchniowej. Tutaj odpowiednia byłaby następująca formuła: Y = 4 (8-X), gdzie Y jest długością poziomej części rury, X jest wysokością ssania. Oznacza to, że cztery metry części poziomej są równoważne jednemu metrowi windy.

Zwróć uwagę! Z powyższych obliczeń można wyciągnąć wniosek, że pompa powierzchniowa jest zaprojektowana do podnoszenia wody na wysokość do 8 metrów. Umożliwia to korzystanie z tego urządzenia do pobierania wody z otwartych zbiorników wodnych, płytkich studni i studni.

Z założenia pompy zewnętrzne dzielą się na trzy główne typy:

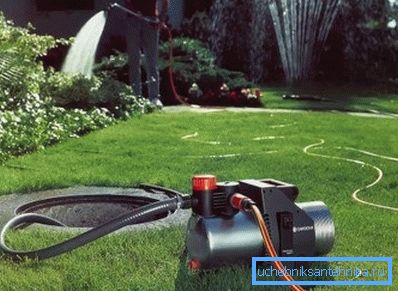

1. Wirowanie. Najbardziej kompaktowe i niedrogie urządzenia zdolne do tworzenia wystarczająco wysokiego ciśnienia w systemie, ale mają niską wydajność - nie więcej niż 45%. Są one używane głównie do nawadniania i pompowania wody z zalanych pomieszczeń, ale niska wydajność i mała niezawodność nie pozwalają nam polecać tego rodzaju sprzętu jako stałej jednostki dla autonomicznego systemu zaopatrzenia w wodę;
2. Odśrodkowe. Droższe i niezawodne urządzenia, które tworzą co najmniej mniej niż wir, ale wystarczająca presja, aby zapewnić pracę kanalizacji. Mają wysoką sprawność - do 92% - z wystarczającą niezawodnością do ciągłego użytkowania, co pozwala na stosowanie tego typu urządzeń w eksploatacji przepompowni wody;

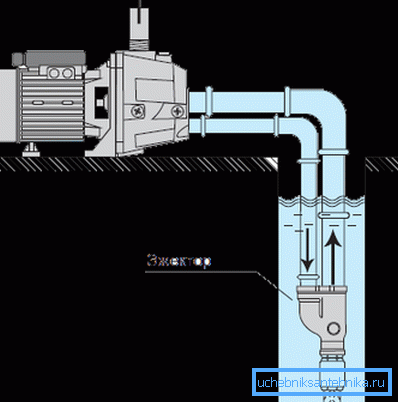

3. Wyrzutnik. Mają one dwa obwody obiegu wody: w pierwszym obwodzie ciecz jest dostarczana do dyszy wyrzutnika, gdzie dzięki efektowi Bernoulli powstaje różnica ciśnień, a woda jest zasysana ze środowiska zewnętrznego - drugiego obwodu. To rozwiązanie pozwala obniżyć wyrzutnik do głębokości i rozwiązać problem ograniczenia wysokości ssania, ale teraz do tego celu używają bardziej wydajnych jednostek podwodnych, których stosunek cena / jakość jest wyższy.

Jak widać, projekty pomp odśrodkowych okazały się najbardziej praktyczne, dlatego będziemy je bardziej szczegółowo omawiać.

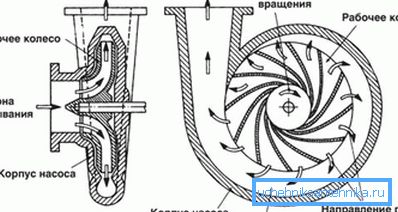

Rozmieszczona jednostka odśrodkowa jest dość prosta:

• Dwa napędy są sztywno zamocowane na wale napędowym skrzyni biegów, w środku jednego z nich znajduje się otwór;
• Otwór komunikuje się z przestrzenią między dyskami, gdzie pochylone płyty są lutowane, tworząc kanały od środka przestrzeni do jej krawędzi, które są połączone ze zbiornikiem (dyfuzorem), który łączy się z wężem zasilającym;
• Wąż ssący jest podłączony do otworu w środku tarczy;
• Jeśli wąż zasysający i przestrzeń międzyzwojowa są wypełnione cieczą, a napęd zębaty jest wprawiony w ruch, wówczas łopaty nachylone w kierunku przeciwnym do obrotu zaczną wypychać wodę ze środka do krawędzi przestrzeni między dyskami z powodu siły odśrodkowej;
• W wyniku tego powstanie podciśnienie w obszarze środka koła i otworu wlotowego, oraz w obszarze krawędzi i dyfuzora łączącego się z wężem wylotowym - obszar zwiększonego ciśnienia;
• W tych warunkach układ będzie dążył do równowagi, a woda będzie wypychana przez ciśnienie ze zbiornika akumulacyjnego na krawędzi koła do węża wylotowego, podczas gdy podciśnienie powstanie w środku koła, a płyn będzie wypływał z węża ssącego pod ciśnieniem atmosferycznym.

W rezultacie powstaje ciągły obieg, a woda jest pompowana z jednego punktu do drugiego, co było wymagane do osiągnięcia. Jednakże, w przypadku pracy w autonomicznym systemie zaopatrzenia w wodę w domu, jednostka powierzchniowa nie jest niezależnie wykorzystywana z odwiertu, ale jest tak zwana pompownia, co jest opisane bardziej szczegółowo w następnym akapicie.

Stacja pomp

W przypadku normalnej pracy pompy powierzchniowej jako części systemu zaopatrzenia w wodę w budynku mieszkalnym, jest on podłączony do zbiornika akumulacyjnego i automatycznego systemu sterowania aktywacją. Jest to konieczne, aby zmniejszyć liczbę startów jednostek na jednostkę czasu.

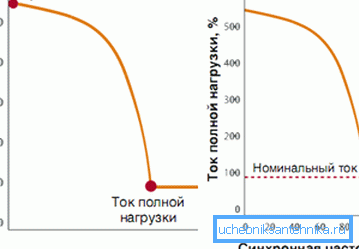

Faktem jest, że po włączeniu zasilania uzwojenia silnika, pojawiają się wartości szczytowe wielkości prądu, które nazywane są prądami rozruchowymi. Prądy te powodują destrukcyjny wpływ na urządzenie, dlatego z punktu widzenia zasobu roboczego silnika elektrycznego znacznie lepiej jest pracować z najmniejszą liczbą cykli rozruchu.

Z drugiej strony, stała praca pompy nie jest konieczna i jest nieopłacalna ekonomicznie, ponieważ zużywa znaczną ilość energii i opróżnia studzienkę. Oczywiście, konieczne jest wytworzenie pewnej ilości wody i ciśnienia w systemie, która pokryje stałe instalacje i zawory hydrauliki i tylko wtedy, gdy ciśnienie spadnie poniżej pewnych wartości, pompa włączy się i przywróci rezerwę.

W związku z tym po osiągnięciu pewnego maksymalnego ciśnienia w zbiorniku, pompa wyłączy się automatycznie.

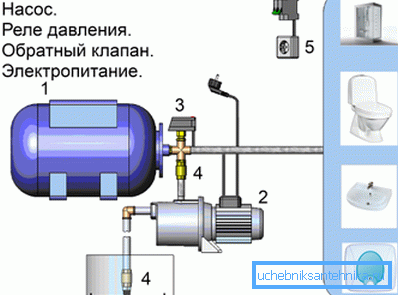

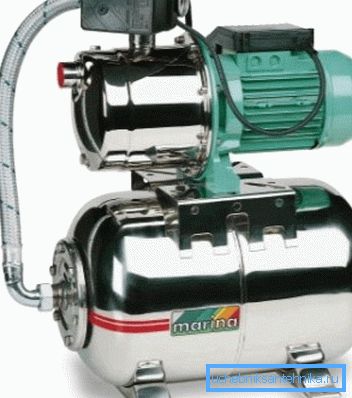

Tak więc dotarliśmy do urządzenia przepompowni, a jego główne części to:

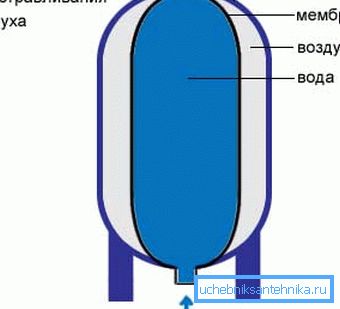

1. Hydroakumulator lub odbiornik. Jest to metalowy lub plastikowy zbiornik, wewnątrz którego znajduje się gumowa żarówka (membrana). Wokół gruszki jest sprężone do 3,5 atm. powietrze i woda dostarczane do gruszki znajdują się pod stałym ciśnieniem;
2. Presostat Jest ustawiony na dolne i górne wartości wyzwalania, a po osiągnięciu dolnej granicy zaciski zamykają obwód, a po osiągnięciu górnego limitu otwiera. W rezultacie pompa jest włączana przy krytycznym spadku ciśnienia w zbiorniku, a po przywróceniu maksymalnej wartości wyłącza się;
3. Manometr. Urządzenie do pomiaru ciśnienia i sterowania przekaźnikami ustawień i automatyzacji;
4. Pompa odśrodkowa;
5. Wąż ssący z zaworem zwrotnym i filtrem na końcu;
6. Wąż do dawania (forsowania);
7. Pięcio-pinowy dławik. Wymagany do przełączania wszystkich wymienionych części w jeden system.


Zwróć uwagę! Przy wystarczającym akumulacyjnym odbiorniku system rzadko włącza pompę, co znacznie wydłuży jej żywotność, a także wydłuży żywotność rozruszników i bloków zacisków. Ponadto, w systemie hydraulicznym nie będzie żadnych skoków ciśnienia i ich charakterystyczny uderzenie hydrauliczne, które będzie chronić zawory i połączenia rurowe.

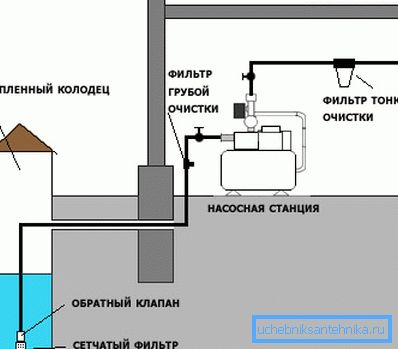

Podłączenie pompowni do studni

Jeśli planujesz podłączyć pompę do powierzchni do studni własnymi rękami, nasza instrukcja krok po kroku pomoże ci:

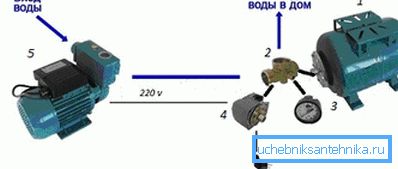

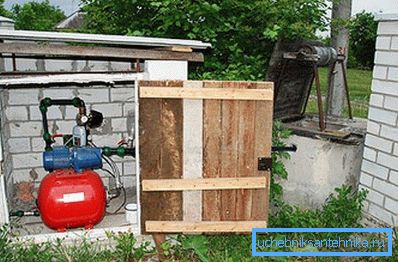

1. Przepompownia (lub osobno pompa) jest zainstalowana na stałej, nieruchomej podstawie, a nogi są przymocowane za pomocą śrub lub kotew. Zaleca się zainstalowanie gumowej maty pod instalacją, aby zmniejszyć aktywność wibracyjną urządzenia;

1. Otwór wyjściowy (zasilający) pompy jest podłączony do wyjścia calowego złączki pięciokrotnej za pomocą węża lub bezpośrednio;

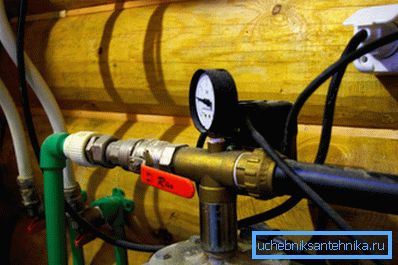

1. Zbiornik hydroakumulatora jest również podłączony do wylotu cala ssania za pomocą miękkiego węża lub bezpośrednio;

1. Pozostały otwór w calu jest podłączony do rury wewnętrznego doprowadzenia wody w domu;

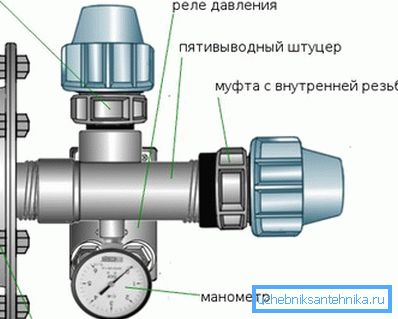

1. Do dziury? cale na manometrze śruby mocującej;

1. Presostat jest przymocowany do pozostałego nieużywanego ostatniego otworu dyszy;

1. Port ssący pompy jest podłączony do rury doprowadzającej wodę;

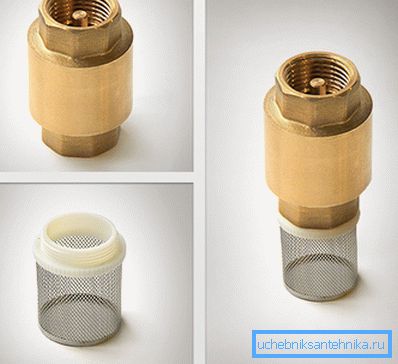

1. Koniec rury doprowadzającej wodę jest zaopatrzony w zawór zwrotny i gruby filtr wody i opuszczany do odwiertu (odległość do dna wynosi co najmniej jeden metr);

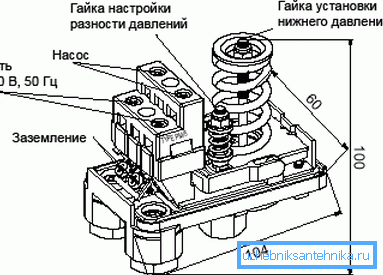

1. Przewód zasilający pompy jest podłączony do normalnie otwartych zacisków presostatu, a sam przekaźnik - do gniazda sieciowego 220 V;

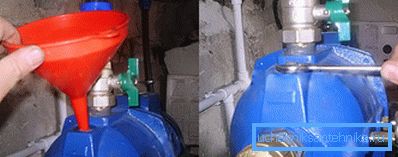

1. Przestrzeń robocza pompy jest wypełniona wodą przez specjalny otwór w obudowie i urządzenie zostaje uruchomione;

1. Dźwigi w domu są zamknięte i czekają na napełnienie zbiornika. Gdy zbiornik jest pełny, a pompa jest wyłączona, odciąć ciśnienie na manometrze;
2. Następnie krany są odblokowane, a woda jest uwalniana do momentu ponownego włączenia pompy. Zawiera wyłącznik ciśnieniowy;

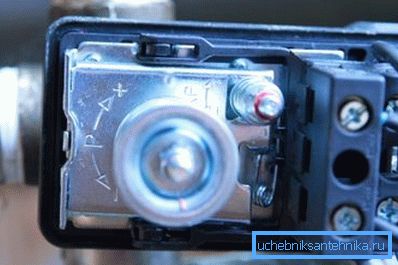

3. Na koniec porównaj uzyskane wartości ciśnienia z danymi paszportowymi odbiornika i, jeśli to konieczne, wyreguluj przełącznik ciśnienia.

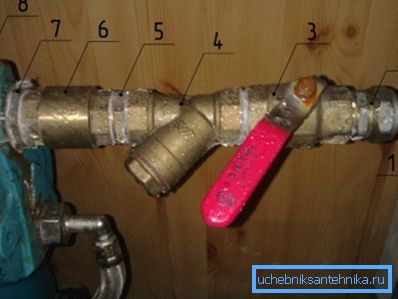

Zwróć uwagę! Wszystkie połączenia armatury z rurami powinny być wyposażone w łączniki z nakrętkami, a pomiędzy armaturą a zbiornikiem, a także pomiędzy armaturą a rurą wodną powinny być wbudowane zawory kulowe.

Wniosek

Pompy powierzchniowe są szeroko stosowane w autonomicznych systemach zaopatrzenia w wodę do zasilania wody z płytkich studni i studni. Za pomocą naszego przewodnika będziesz mógł samodzielnie łączyć się i tworzyć system dostarczania wody ze studni lub z innego źródła. Możesz głębiej przestudiować problem za pomocą filmu wideo w tym artykule.
