Pompa ręczna do głównych różnic i typów urządzeń

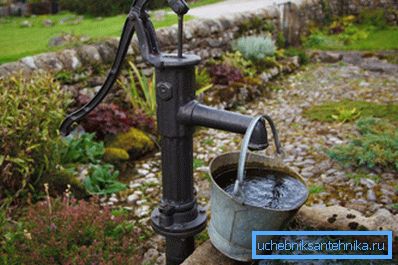

W dzisiejszych czasach zdecydowana większość źródeł jest wyposażona w sprzęt elektryczny do pompowania wody, a ręczne pompy do studni są dość rzadkie. Tymczasem urządzenie tego typu doskonale sprawdza się jako opcja zapasowa w przypadku zaniku zasilania i jako główny rodzaj zasilania wodą na działce.

Wszyscy wiedzą, że katastrofy pogodowe i awarie sprzętu mogą pozostawić całe obszary bez prądu, w takim przypadku ręczna pompa służy jako gwarancja, że ​​nigdy nie będzie żadnych zakłóceń.

Rodzaje i cechy sprzętu

W rzeczywistości opcje ręcznych urządzeń do pompowania wody to nie tyle, większość z nich różni się cechami konstrukcyjnymi i konfiguracją używanych węzłów. Zasada działania jest podobna dla wszystkich urządzeń, ale różnią się one w zależności od głębokości, z której zostanie pobrana woda.

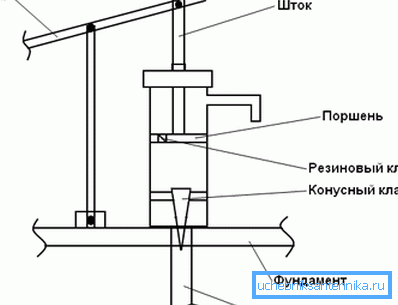

Pompy tłokowe

Jak wiadomo, tego typu urządzenia najlepiej nadają się do odwiertów typu abisyńskiego, ale mogą być również stosowane w ujęciach wody o innej konfiguracji. Główną zaletą takich urządzeń jest prostota i niezawodność..

A jeśli masz mały zestaw sprzętu, narzędzi, jeśli chcesz, możesz zrobić ręczną pompę wody do studni własnymi rękami. Musisz przyznać, że jest mało prawdopodobne, abyś mógł sam wykonać inny sprzęt.

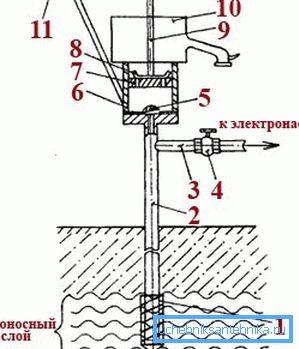

Rozważ szczegółowo wszystkie cechy tego projektu:

• Woda jest pobierana z warstwy wodonośnej przez ujęcie wody 1. W zależności od rodzaju studni może to być gra z filtrem (studnia abisyńska), filtrem siatkowym lub plastikowym filtrem.
• Do uziemiających rury 2. Jego średnica i długość mogą być różne, ale należy pamiętać, że muszą być spełnione następujące wymagania ze względu na fakt, że pompa zasysa wodę ścianie rury musi być sztywny. Najlepiej dopasowany metal lub plastik.
• Jeśli pompa ręczna będzie używana równolegle z elektryczną, to przed kolumną pompującą konieczne jest rozgałęzienie rury, przez którą woda wpłynie do domu.
• Kolejnym ważnym szczegółem przy równoległym korzystaniu z dwóch typów urządzeń jest dotknięcie gałęzi. Gdy pompujesz wodę ręcznie, musi być ona zamknięta, w przeciwnym razie woda będzie płynęła w dwóch kierunkach, a będziesz musiał dużo pompować. Ale najprostszy sposób, aby umieścić zawór zwrotny, i nie trzeba ciągle blokować linię.
• Dalej znajduje się korpus pompy ręcznej, w której znajdują się wszystkie główne części robocze.

• Zawór talerzowy 5 działa w następujący sposób: gdy tłok wznosi się pod nim, powstaje podciśnienie, dzięki czemu membrana otwiera się i cała przestrzeń jest wypełniona wodą.
• Cylinder 7 jest głównym zespołem pompującym, który poruszając się w górę iw dół, pompuje wodę przez dwa zawory.
• Zawór tłokowy 8 znajduje się na górze i działa na następującej zasadzie: tłok, przesuwając w dół, wypycha na wodzie, której zawór 5 zamyka się, a także otwiera zawór tłokowy, a przestrzeń jest wypełniona wodą. A gdy mechanizm porusza się w górę, ta sama siła wody zamyka zawór 8, a ciecz jest wciskana do pojemnika lub natychmiast wylewa się.
• Pojemność 10 może, ale nie musi być obecna w projekcie, wszystko zależy od charakterystyki użytkowania.
• Tłok porusza się za pomocą pręta 9, który jest połączony zawiasem z prętem równoważącym, który służy również jako uchwyt do pracy.

Jak widać, podstawowe zasady fizyki leżą u podstaw działania tego mechanizmu. Nie ma nic skomplikowanego w projekcie, więc jest tak niezawodny i bezpretensjonalny.

Należy zauważyć, że możliwe jest stosowanie pomp tłokowych o głębokości wody nie większej niż 10 metrów, w przeciwnym razie próżnia wytworzona przez urządzenie nie wystarczy do podniesienia wody. (Zobacz także artykuł Podłączanie pompowni do studni własnymi rękami.)

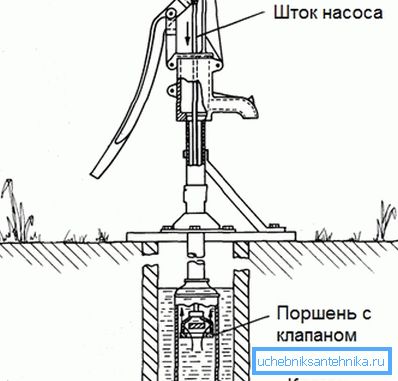

Pompy prętowe

Tego typu urządzenia na wiele sposobów przypominają poprzednie, ale istnieją różnice strukturalne, dzięki którym takie pompy mogą wypompowywać wodę z dużych głębokości. Ich główną zaletą jest usytuowanie mechanizmu pompującego, który znajduje się na dole, więc głębokość nie ma większego znaczenia.

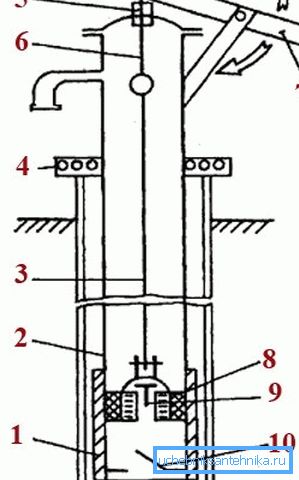

Zastanów się nad zasadą działania tego urządzenia:

• Cylinder pompy 1 znajduje się na samym dole konstrukcji, najważniejszą rzeczą w tym węźle jest wytrzymałość i geometryczna poprawność.
• Cylinder jest połączony z rurą wodną, ​​która dociera do samej powierzchni, gdzie jest sztywno zamocowana na obudowie studni lub na betonowej ścianie studni za pomocą specjalnego zacisku.
• Rura do powierzchni jest zbiorem prętów 3, za pomocą których siła będzie przenoszona na mechanizm.
• Pręty są podłączone do głównego zespołu pompującego, tłoka 8, za pomocą specjalnego systemu, który powinien być dobrze dopasowany do cylindra, ponieważ działanie systemu zależy bezpośrednio od tego.
• W dolnej części cylindra znajduje się zawór ssący 10, który może mieć różne konfiguracje - zarówno tarczowe, jak i kulkowe. Otwiera się, gdy tłok porusza się w górę i zamyka, gdy porusza się w dół.
• Zawór 9 znajduje się w środku tłoka, powinien to być specjalny rowek dla lepszej wydajności.
• W górnej części pręta jest połączony z prętem 6, który jest połączony obrotowo z ciężarem wyważającym 7, który wykonuje funkcje uchwytu napędu.
• W miejscu wylotu trzpienia z korpusu umieszczona jest uszczelka olejowa 5, która zapobiega przedostawaniu się zanieczyszczeń i opadów do konstrukcji.

Wskazówka! Jak pokazuje praktyka, najlepsze uszczelnienie tłoka w cylindrze można zapewnić w dość prosty sposób: poprzez przymocowanie kawałka gumy lub skóry do jego górnej części, wyciętej zgodnie z wzorem otworów.

Główne cechy działania pomp prętów ssących, które należy wziąć pod uwagę:

• Pamiętaj, że dolny zawór powinien zawsze znajdować się w wodzie, więc konieczne jest zanurzenie rury w wodzie, aby podczas pompowania konstrukcja nie znajdowała się powyżej poziomu horyzontu wody.
• Podczas instalowania i mocowania konstrukcji tłok powinien być tak ustawiony, aby w dolnym położeniu nie dochodził do zaworu o 5-6 centymetrów.

Zasada działania urządzenia jest dość prosta: kiedy tłok przesuwa się w dół, dolny zawór zamyka się, a ciśnienie wody otwiera górny zawór, w wyniku czego płyn przechodzi do przestrzeni nad cylindrem. Podczas ruchu w górę proces jest odwrotny: woda zamyka górny zawór, a próżnia pod tłokiem otwiera dolny zawór.

Główne cechy pompy samo-produkcyjnej

Jak wiadomo, sprzęt można kupić w gotowej formie, ale często jego cena jest dość wysoka, a takie koszty nie są uzasadnione, gdy są używane w daczy lub jako opcja zapasowa.

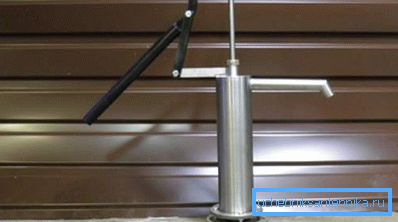

W takim przypadku możesz wykonać urządzenie samodzielnie, a nasze instrukcje pomogą w tym:

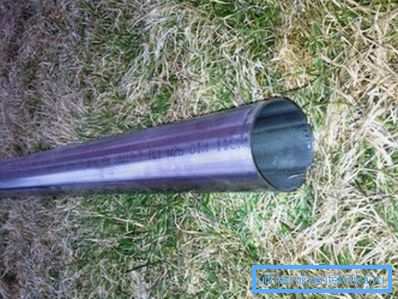

• Obudowa pompy, idealna opcja - kawałek rury ze stali zwykłej lub zwykłej. Długość części powinna wynosić około 80-100 cm. Przed użyciem należy sprawdzić gładkość powierzchni wewnętrznej, aby uzyskać najlepsze wyniki.

• Górna pokrywa wykonana jest z metalu lub z wytrzymałego tworzywa sztucznego. Otwór na trzpień jest wykonany w środku, a dławik jest wyposażony w celu zapewnienia najwyższej niezawodności.
• Następnie należy zadbać o produkcję tłoka - odpowiedniego plastiku lub metalu. Idealny - kawałek rury o mniejszej średnicy, przechodzący do wewnątrz z małymi szczelinami. Nie zapominaj o uszczelce gumowej lub skórzanej, im mocniej przesunie się tłok, tym wyższa będzie wydajność, jednak zbyt ciasne dopasowanie utrudnia dobrą pracę pompy.
• Rury, na których będzie przepływać woda, muszą być wystarczająco mocne i gęste, stosowanie węży nie jest dozwolone.
• Zwróć szczególną uwagę na zawory, powinny one być dość niezawodne, aby nie przepuszczały wody, gdy pompa nie działa. Prace najlepiej wykonywać przy pomocy wykwalifikowanego specjalisty.

Ważna uwaga! Wielu popełnia błąd instalowania pompy bez podstawy, konstrukcja jest następnie luźna, co może prowadzić do uszkodzenia poszczególnych elementów. Najlepiej jest mocno naprawić ciało, a jeśli jest to studnia abisyńska, można wlać mały krawat.

Wniosek

Pomimo całkowitej automatyzacji naszych środków utrzymania, zawsze lepiej jest mieć opcję kopii zapasowej w przypadku zaniku zasilania. (Zobacz także artykuł Jak wybrać pompę do studni: kryteria selekcji.) Dlatego pompy ręczne nigdy nie stracą na znaczeniu. Film wideo w tym artykule pomoże lepiej zrozumieć ten typ sprzętu.
