Pompy do zaopatrzenia w wodę ze studni: zorganizujmy

Jak zorganizować stały dopływ wody w wiejskim domu ze studnią jako źródłem wody? Jakie elementy powinny obejmować instalację wodno-kanalizacyjną? Jakie są znaki, aby wybrać pompę głębinową? Spróbujmy odpowiedzieć na te pytania.

Naszym zadaniem jest zorganizowanie stałego zaopatrzenia w wodę w domu.

Schemat

Przedmioty

Zacznijmy od listy podstawowych elementów, które powinny zawierać najprostszy schemat zaopatrzenia w wodę ze studni z pompą zanurzeniową.

  • Właściwie pompuj, podnosząc wodę z dna szybu i zapewniając nadciśnienie w systemie zaopatrzenia w wodę.

W celu wyjaśnienia: pompy powierzchniowe można z zasady wykorzystać do zorganizowania podmiejskiego zaopatrzenia w wodę; jednak głębokość, z jaką mogą podnieść wodę, jest ograniczona do 7-8 metrów. Przyczyna leży w podstawowych prawach fizyki. Bezwzględna próżnia w rurze może podnieść ciśnienie w słupie wody o 10 metrów pod ciśnieniem atmosferycznym; prawdziwa pompa tworzy znacznie niższą próżnię.

  • Sprawdzić zawór na wylocie pompy. Nie pozwoli, aby woda, która napełniła rurę, wpłynęła z powrotem do studni.
  • Hydroakumulator - zbiornik z elastyczną gumową membraną oddzielającą przedziały wody i powietrza. To urządzenie może gromadzić pewną ilość wody, jednocześnie tworząc nadciśnienie w obwodzie. Im większa objętość akumulatora, tym rzadziej pompa włącza się podczas codziennego korzystania z systemu zaopatrzenia w wodę.
  • Czujnik ciśnienia i przekaźnik sterujący mocą pompy.
Obwód z hydroakumulatorem i czujnikiem ciśnienia.

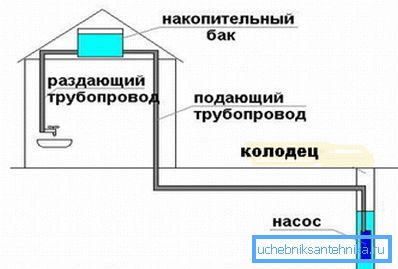

Zamiast hydroakumulatora i czujnika ciśnienia można użyć zasobnika z czujnikiem poziomu wody podniesionym do poddasza domu lub do naturalnej elewacji.

Pojemność pozwala na magazynowanie większej ilości wody; Jednak to rozwiązanie nie jest pozbawione wad.

  1. Typowe dla drewnianego nachylenia belki drewnianej nie jest zaprojektowane dla ładunku o wartości kilkuset kilogramów wytworzonego przez zbiornik.
  2. Głowa w obwodzie będzie ograniczona przez wysokość zbiornika powyżej punktu poboru wody (zwykle 2,5 - 5 metrów). To wystarczy, aby zapewnić, że miksery z aeratorami i cysterny WC działają. Zawory dolotowe pralek, czujników ciśnienia przepływowych podgrzewaczy wody i niektórych innych urządzeń mogą działać przy nadciśnieniu wynoszącym co najmniej 0,3-0,6 kgf / cm2.
  3. Duży zapas wody przy małym poborze wody oznacza, że ​​woda zacznie się stagnować. W odwiercie jest stale aktualizowany ze względu na migrację wód podziemnych; w tym samym zbiorniku może zacząć kwitnąć.
Obwód o łącznej pojemności.

Rury

Optymalnym rozwiązaniem do układania instalacji wodociągowej od studni do domu jest rura polietylenowa na złączach zaciskowych. Argumenty?

Proszę.

  • Polietylen nie obawia się przesunięcia i ruchu gleby: jest elastyczny.
  • Elastyczność utrzymuje się w ujemnych temperaturach. Jeśli woda zamarznie w rurze, lód nie rozwiąże jej, ale tylko nieznacznie ją rozszerzy. Po rozmrożeniu hydraulika powróci do pierwotnego rozmiaru.
  • Instalacja nie wymaga żadnych narzędzi innych niż nóż ukośny. Wszystkie elementy są montowane ręcznie.

Zasady instalacji

Nie ma zbyt wielu reguł, których należy przestrzegać, budując autonomiczny system zaopatrywania w wodę własnymi rękami.

  • Zarówno rura między domem a studnią, jak i wejście do studni muszą znajdować się poniżej poziomu zamarzania gleby.

Wskazówka: w przypadku, gdy z jakiegoś powodu nie jest to możliwe, rurociąg jest pakowany w płaszcz izolujący ciepło z włożoną do niego samoregulującą linią grzejną.

  • W dolnym punkcie rurociągu pożądane jest zapewnienie zaworu odpływowego dla jego pełnego odwodnienia. Instrukcja dotyczy przede wszystkim tych domów, które nie są ogrzewane zimą.
  • Odwiert jest zamknięty od gruzu i izolowany, aby uniknąć zamarzania.

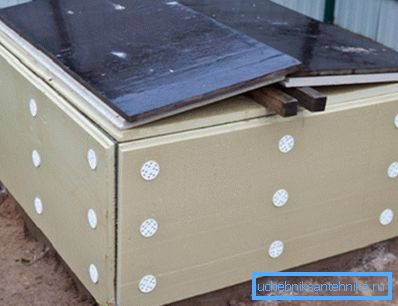

Na zdjęciu - izolowana studnia z pokrywką.

Czujnik ciśnienia jest tak skalibrowany, że pompa zaczyna się przy ciśnieniu H / 10 + 1 kgf / cm2. Wysokość górnego punktu systemu zaopatrzenia w wodę względem czujnika w metrach jest brana dla H. Ciśnienie wyłączenia pompy wynosi dodatkowo 1,5-2 kgf / cm2.

Pompa zawieszona jest w odległości około metra od dna studni. W tym przypadku nie będzie wysysać mułu i piasku.

W dolnej części studni umieszczony jest filtr dolny z kilkoma warstwami piasku i gruzu. Błotniste dno dodatkowo pokryte jest tarczą. Do jego budowy lepiej jest użyć modrzewia gnijącego.

Wybór pompy

Jaka powinna być pompa zatapialna w studni do zaopatrzenia w wodę?

Na początek sformułujemy zadania stojące przed pompą.

  1. Powinno to wymagać minimalnej konserwacji i maksymalnego czasu przeglądu.
  2. Będzie transportował czystą wodę z minimalną ilością zawiesiny.
Zaopatrzenie w wodę pitną będzie logiczne, aby zorganizować się z odwiertu z czystą wodą.

Przejdziemy teraz do typów pomp. Są tylko trzy z nich w sektorze rynku, który nas interesuje.

Membrana (wibracje)

Sercem jego konstrukcji jest komora robocza z parą zaworów zwrotnych, solenoidem z obciążonym sprężyną rdzeniem ferromagnetycznym i jedną lub dwiema elastycznymi membranami.

Jak działa ten schemat?

  1. Solenoid jest zasilany.
  2. Indukcyjność generuje pole elektromagnetyczne, które napędza rdzeń wraz z membraną do niego przymocowaną. Membrana wytwarza nadmierne ciśnienie w komorze roboczej; Nadmiar wody jest wtłaczany do wylotu przez otwarty zawór zwrotny. Drugi zawór - zamknięty - blokuje przemieszczenie wody w rurze wlotowej.
  3. Po odłączeniu zasilania od elektromagnesu sprężyna powraca do pierwotnej pozycji. W takim przypadku położenie zaworów zwrotnych jest odwrócone, więc woda nie jest pobierana z wylotu, lecz z rury wlotowej.
  4. Cykl powtarza się.

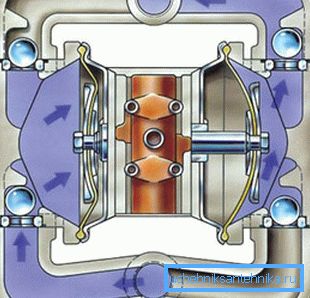

Wymuszona pompa membranowa.

Główną zaletą pompy wibracyjnej jest niska cena przy umiarkowanej wydajności i dobrej głowie. Prezentujemy charakterystykę strumienia membranowego, który jest bardzo powszechny w przestrzeni poradzieckiej.

Parametr Znaczenie
Maksymalna głowa 60 metrów
Wydajność przy ciśnieniu 40 metrów 432 litry na godzinę
Wymiary całkowite (średnica x wysokość) 98 x 268 mm
Wartość detaliczna 1300 rubli

Zła wiadomość jest taka, że ​​dla naszych celów to urządzenie, podobnie jak wszystkie pompy membranowe, absolutnie nie nadaje się.

  • Przegląd zasobów jest ograniczony do jednego do dwóch lat. Elastyczne membrany są mechanicznie odkształcane w każdym cyklu roboczym; z częstotliwością drgań wynoszącą około 100 herców, nie jest zaskakujące, że po pewnym czasie wymagają wymiany.
  • Wibracje prowadzą do przyspieszonego zamulenia studni.
  • Wreszcie, pojemność 400 litrów na godzinę może być wystarczająca tylko przy minimalnej ilości wody i bardzo pojemnym akumulatorze.

Wirowanie

Podstawą pompy wirowej jest odśrodkowy wirnik z minimalną szczeliną między nim a ślimakiem (obudowa pompy). Kiedy wirnik obraca się na swoim obrzeżu, powstaje znaczny nadciśnienie; wzdłuż osi odpowiednio występuje rozrzedzenie. Wystarczy podłączyć dyszę wlotową i wylotową w odpowiednich punktach obudowy, aby zapewnić stabilne i szybkie pompowanie wody.

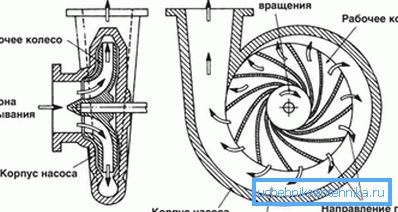

Schemat schematu pompy wirowej.

Schemat wirowy:

  1. Zapewnia wysoką wydajność przy wysokich wartościach ciśnienia i skromnych wymiarach pompy.

Ważne: w przypadku odwiertu wymiary - wysokość i średnica dla potencjalnego nabywcy nie są kluczowe.

  1. Spraw, aby urządzenie było wyjątkowo wrażliwe na ilość i wielkość zanieczyszczeń. Normą dla pompy wirowej jest nie więcej niż 30 gramów zawiesin na metr sześcienny wody. Przekroczenie tej ilości prowadzi do przyspieszonego zużycia mechaniki przy równoczesnym spadku wysokości podnoszenia i wydajności.

Wielostopniowy odśrodkowy

Początkowo opracowano odśrodkowy, wieloetapowy schemat pompy dla studni: problematyczne jest dla nich uzyskanie dużej wydajności głowicy ze względu na ograniczoną średnicę. Jednak będzie to najlepsze rozwiązanie dla studni.

Podstawową ideą jest to, że na jednym wale obracanym przez pojedynczy silnik elektryczny jest kilka wirników. Pomiędzy nimi a ciałem pozostaje dość duża przerwa, przez co urządzenie jest niewrażliwe na dużą liczbę zawiesin.

Pokrewny problem - nieunikniony spadek ciśnienia - rozwiązuje się w prosty i elegancki sposób: komory (dyfuzory) wszystkich wirników są połączone szeregowo z ruchami w obudowie. W wyniku tego głowica generowana przez wszystkie wirniki jest sumowana minus małe straty na oporze hydraulicznym samej pompy.

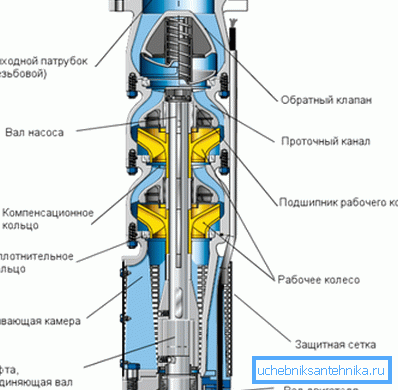

Urządzenie pompy odśrodkowej z dwoma wirnikami.

Głowa i wydajność

Głowica pompy powinna być o 30 metrów większa niż różnica wysokości między nią a górną częścią systemu zaopatrzenia w wodę. Tak więc, jeśli pompa jest zanurzona na 12 metrach, a górna część kranów doprowadzających wodę w domu znajduje się 4 metry nad ziemią, należy kupić urządzenie o ciśnieniu nominalnym 12 + 4 + 30 = 46 m.

Wydajność w litrach na minutę jest z grubsza obliczana w tempie 5 litrów na osobę. Tak więc, dla rodziny składającej się z trzech osób, będzie to 3 * 5 = 15 l / min, czyli 0,9 m3 / godzinę.

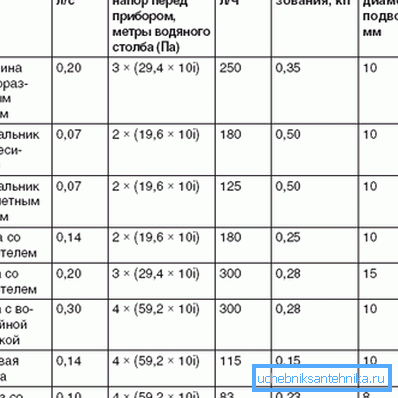

Przepływ wody przez niektóre instalacje hydrauliczne.

Przypomnij: wraz ze wzrostem pojemności hydroakumulatora można znacznie zmniejszyć wymagania dotyczące wydajności pompy.

Wniosek

Mamy nadzieję, że nasze rekomendacje będą w stanie pomóc czytelnikowi w projektowaniu i budowie własnego, autonomicznego systemu zaopatrzenia w wodę. Wideo w tym artykule, jak zawsze, zawiera dodatkowe materiały. Sukcesy!
