Przepompownia: urządzenie, odmiany, instalacja

Do dobrego serwisowania stosuje się różne urządzenia pompujące: jest to także sprzęt powierzchniowy z akumulatorami lub zbiornikami magazynowymi, urządzeniami zatapialnymi i pompami mechanicznymi.

Chcemy opowiedzieć o przepompowniach studni, które należą do wodociągów powierzchniowych.

Stacja pomp

Urządzenie

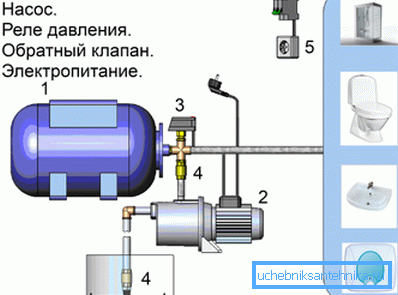

Ogólnie rzecz biorąc typowa przepompownia to system składający się z następujących podstawowych elementów:

• Hydroakumulator. Jest to zbiornik, do którego woda pompowana jest do określonego ciśnienia, co pozwala systemowi zaspokajać potrzeby systemu zaopatrzenia w wodę. To urządzenie pozwala uniknąć ciągłego rozruchu silnika pompy i zapewnić stabilne ciśnienie i ciśnienie w układzie;
• Pompa W tej zdolności najczęściej stosuje się odśrodkowe samozasysające lub agregaty wirowe. System dostarczania może być wyposażony w zdalny lub wewnętrzny wyrzutnik, który zwiększa możliwość ssania ze względu na efekt Bernoulliego, przy jednoczesnym zmniejszeniu ogólnej wydajności systemu;
• Presostat Widzimy tutaj element układu automatycznego sterowania, który jest skonfigurowany tak, że gdy ciśnienie wzrośnie powyżej ustalonej wartości, przekaźnik wyłącza zasilanie silnika pompy, a gdy ciśnienie spadnie poniżej ustalonej wartości, silnik ponownie się włącza;
• Sprawdź zawór Ten element układu nie pozwala płynom płynąć w przeciwnym kierunku i opuszcza zbiornik lub dyszę wtrysku wody, ponieważ jeśli powietrze dostanie się do układu, pompa może ulec uszkodzeniu;
• Węzeł przyłączeniowy zasilania. Jest to zwykła jednofazowa lub trójfazowa (w zależności od konstrukcji) wtyczka do odpowiedniego gniazda, a także zawiera bezpieczniki i układ uziemiający.

Akumulator jest bardzo prosty: wewnątrz stalowego cylindra znajduje się gumowa żarówka, wokół której jest sprężone powietrze. Gruszka jest połączona z wlotem, gdzie woda jest przepompowywana przez zawór zwrotny i skąd ta woda wpływa do systemu zaopatrzenia w wodę, gdy kran lub inne urządzenie sanitarne jest otwarte.

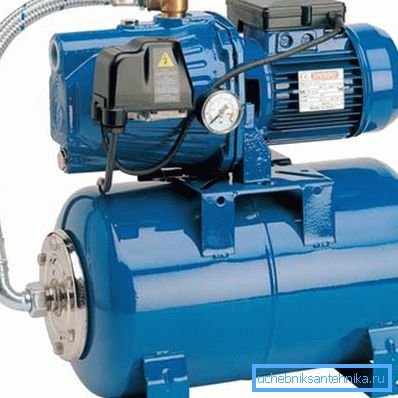

Podczas pompowania wody gruszka zwiększa swoją objętość, ściskając powietrze w cylindrze. W ten sposób energia kinetyczna silnika pompy jest magazynowana jako energia potencjalna sprężonego gazu, który ma tendencję do wyciskania płynu z gruszki. Przy wejściu do butli ustaw przełącznik ciśnienia, który jest osadzony w szczelinie w obwodzie zasilania silnika pompy.

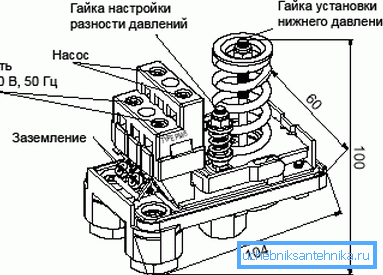

Za pomocą specjalnych nakrętek przekaźnik jest wyregulowany tak, że po osiągnięciu górnego limitu ciśnienia przekaźnik otwiera obwód i silnik wyłącza się. Następnie, gdy woda jest pompowana do sieci wodociągowej podczas pracy, ciśnienie w cylindrze baterii spada, a gdy ciśnienie ustawione przez tuner ustawia dolną granicę ciśnienia, przekaźnik zamyka obwód i silnik zaczyna pompować wodę do żarówki cylindra baterii ponownie.

Zwróć uwagę! Konstrukcja pompowni opiera się na zasadzie samoregulacji lub automatycznego sterowania systemem. Wartości ciśnienia włączania i wyłączania pompy są określane na podstawie parametrów sieci wodociągowej, liczby punktów poboru wody, wydajności studni i innych parametrów.

Gatunek

Aby dowiedzieć się, jak wybrać pompownię do studni, musimy zrozumieć rodzaje stacji i zrozumieć, jakie są ich różnice..

Istnieją trzy główne typy systemów, w zależności od konstrukcji ciekłego układu ssącego:

1. Bezpośredni system ssący. Pompa wytwarza podciśnienie w rurze wlotowej wody, a ciśnienie atmosferyczne popycha ciecz do tej rury. Problem systemu polega na tym, że ze względu na ograniczone ciśnienie powietrza w atmosferze naszej planety (około 1013, 25 hPa), kolumna wody, którą ciśnienie może podnieść, wynosi nieco ponad 10 metrów;
2. System ze zintegrowanym wyrzutnikiem. Tutaj następuje pośrednie zasysanie wody: pompa wytwarza strumień, który, przechodząc przez dyszę wyrzutnika, wytwarza obniżone ciśnienie w komorze ssania i pod jego działaniem czerpie wodę ze studni. Zaletą tego systemu jest to, że pompa jest ubezpieczona przed suchobiegiem, ponieważ stale pompuje wodę w obiegu recyrkulacji;

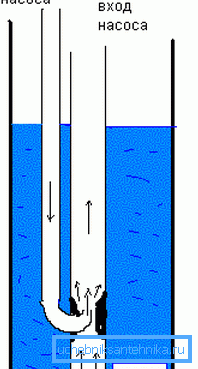

3. System zdalnego wyrzutnika. W tym przypadku projekt zakłada, że ​​wyrzutnik jest zanurzony w studni, a teraz wysokość kolumny nie dotyczy nas, ponieważ urządzenie znajduje się w pobliżu lustra wody. W tym przypadku odsysanie odbywa się również w sposób pośredni z powodu efektu Bernoulliego, ale wydajność i wydajność systemu jest korzystna z możliwości podnoszenia wody z dużej głębokości.

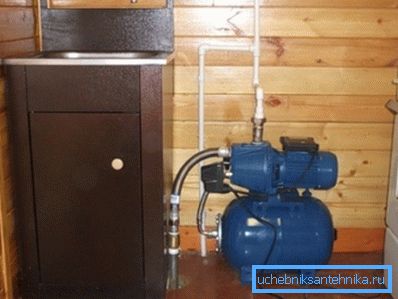

Pierwszy rodzaj systemu może korzystać z przepompowni dla studni abisyńskiej, ponieważ jej głębokość nie przekracza możliwości ciśnienia atmosferycznego. Ponadto system ten nadaje się do płytkich źródeł piasku, ale jeśli ich głębokość sięga 15 metrów (wszystko to jest większe niż 9), wówczas taka stacja nie będzie działać.

Drugi typ ma taki sam zakres jak pierwszy, jest po prostu chroniony przed awarią pompy spowodowaną wtyczkami powietrza wchodzącymi do rurociągu. To bardziej progresywny projekt, ale jego cena jest wyższa.

System z zdalnym (zatapialnym) wyrzutnikiem pozwala na pompowanie wody z głębokości około 40 metrów. Najczęściej opcja ta jest używana na głębokości 20 metrów lub 25 metrów, ale wydajność takiej pompy jest ograniczona do niskiej wydajności, a zatem nie działa dobrze w przypadku gospodarstw o ​​dużej liczbie punktów poboru wody.

Istnieją również konstrukcje, w których zamiast hydroakumulatora stosowany jest zbiornik magazynowy, w którym pompa jest włączana i wyłączana za pomocą mechanizmu pływającego. Taki model jest uważany za przestarzały, ponieważ woda zaleje dom, gdy pływak się nie powiedzie, a my nie będziemy się nad nim rozwodzić w szczegółach.

Dla wygody obliczenia zużycia wody przez instalacje w domu, przygotowaliśmy tabelę ze średnimi wartościami zużycia różnych urządzeń hydraulicznych:

Jeśli dodasz przepływ wszystkich punktów wody, uzyskasz wymaganą wydajność wymaganą do równoczesnej pracy wszystkich kranów.

Zwróć uwagę! Aby określić rodzaj potrzebnego sprzętu, należy znać poziom lustra wody w studni (poziom dynamiczny), a także wymaganą wydajność systemu zaopatrzenia w wodę. Znając te parametry, można łatwo wybrać żądaną jednostkę.

Korzyści

Jak wiadomo, do wyposażenia warstw wodonośnych stosuje się nie tylko stacje naziemne, ale również pompy zatapialne. Jakie zalety mają jednostki zewnętrzne do zatapiania?

Jest ich niewiele, ale są dość znaczące:

• Najważniejszą zaletą jest niski koszt w porównaniu do drogich urządzeń głęboko osadzonych. Jeśli nie musisz zapewniać większej wydajności lub pompować wody z dużej głębokości, nie ma większego sensu wydawanie pieniędzy na zatapialne urządzenie do studni;
• Lokalizacja powierzchni umożliwia łatwy i wygodny dostęp do wyposażenia w celu jego konserwacji i naprawy w razie awarii lub wypadku. Aby wykonać czyszczenie lub regulację pomp głębinowych, należy je usunąć z obudowy, co jest dość kłopotliwe i nie zawsze łatwe;
• Gdy jednostka ulegnie uszkodzeniu, można ją łatwo wymienić, ponieważ koszt zastąpienia takiego sprzętu pompującego dla studni nie zostanie poważnie ograniczony przez budżet rodzinny, a złożoność pracy jest dostępna nawet dla amatora;
• Urządzenie z wbudowanym lub zdalnym wyrzutnikiem nie obawia się przedostawania się powietrza do układu, ponieważ obwód recyrkulacji stale zasysa wodę;
• Wiele modeli stacji może służyć jako przenośna opcja do podlewania ogrodów lub do innych celów.

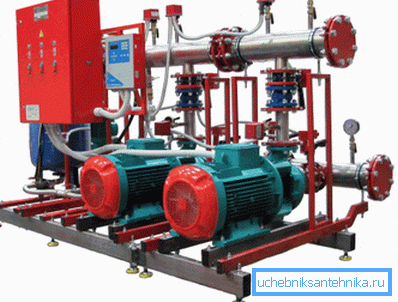

Zwróć uwagę! Jak wynika z charakterystyki, wskazane jest stosowanie systemów zaopatrzenia w wodę powierzchniową w kraju, w małym gospodarstwie rolnym, w prywatnym gospodarstwie domowym o niskim zużyciu wody. W przypadku konserwacji artezyjskich studni lub bardzo dużych gospodarstw takie stacje nie są odpowiednie.

Wady

Jak każdy inny sprzęt, urządzenia do transferu wody powierzchniowej mają kilka wad:

• Głębokość odwiertu, który może być obsługiwany przez konwencjonalne stanowisko bez zanurzalnego wyrzutnika, wynosi nie więcej niż 8 do 9 metrów. Dlaczego nie 10,3? Wynika to z utraty i nieidealnych warunków pracy sprzętu;
• Pompa powierzchniowa lub stacja odśrodkowa wytwarza dość odczuwalny hałas, a gdy sprzęt znajduje się w domu, hałas ten będzie słyszany przez mieszkańców;
• Przy zachowaniu letniego domku na zimę, jednostka znajdująca się na powierzchni musi być ukryta lub zabrana ze sobą, ponieważ może zostać skradziona lub uszkodzona;

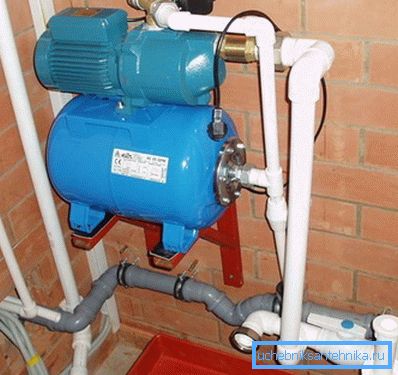

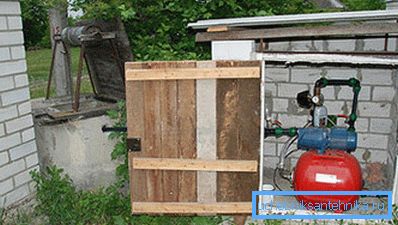

• Stacja wymaga określonego miejsca w pomieszczeniu technicznym, użytkowym lub piwnicznym, którego nie zawsze można przydzielić;
• Gdy silnik pracuje, dochodzi do wystarczająco silnych wibracji, które mogą zaszkodzić otaczającym budynkom i rurociągowi podłączonemu do systemu.

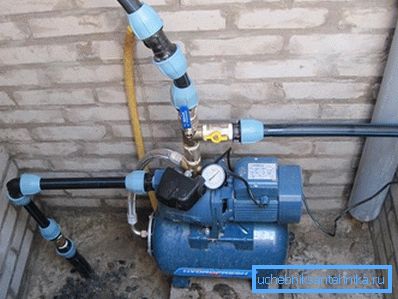

Zwróć uwagę! Pomimo wszystkich niedociągnięć i ograniczeń, zwykła przepompownia o ciśnieniu 45 metrów wystarcza na potrzeby czteroosobowej rodziny.

Zgromadzenie

Dla tych, którzy chcą podłączyć sprzęt własnymi rękami, przygotowaliśmy małą instrukcję:

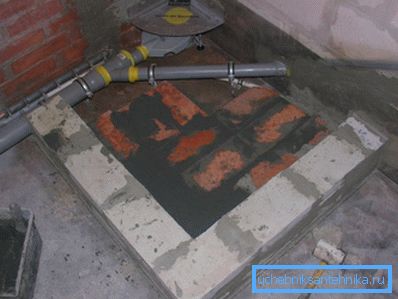

1. W wybranej lokalizacji stacji tworzymy solidny fundament. Najwygodniejszym sposobem jest wykonanie podium z cegły lub betonu o wysokości 1,2 - 1,4 metra;

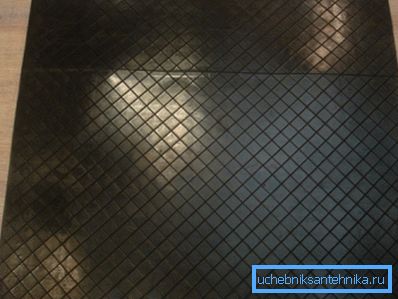

1. Na podeście umieszczamy gumową matę o grubości 10 - 20 mm, aby tłumić wibracje. Montujemy kompleks na nogach, mocujemy nogi kotwami do podium przez otwory montażowe;

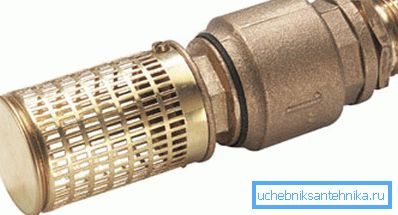

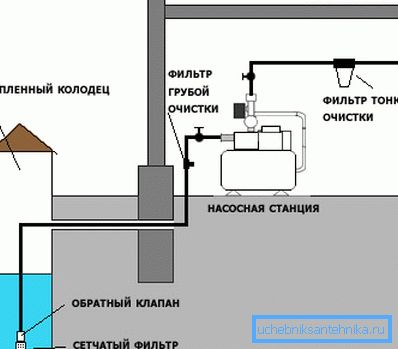

1. Od studni do miejsca pompowania wykopujemy rów głęboko poniżej poziomu zamarzania gleby, w którym układamy rurociąg z polietylenu lub innego tworzywa sztucznego. Uzupełniamy końcówkę ssącą rury za pomocą zaworu zwrotnego i filtra gruboziarnistego (zwykła mała siatka ze stali nierdzewnej;

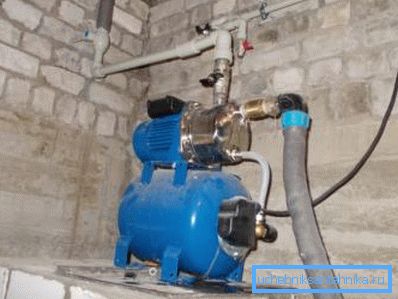

1. Na końcu rury pochodzącej ze źródła wody nawijamy złącze calowe za pomocą gwintu zewnętrznego, do którego podłączamy zawór zwrotny, a następnie metalowy łącznik narożny, a następnie prosty kran "American". Wszystko to jest połączone z portem ssącym systemu;

1. Wylot urządzenia kontynuowany jest za pomocą dźwigu "amerykańskiego", do którego mocujemy połączone połączenie obrotowe (90 stopni) z polipropylenu do gwintów. Przylutuj rurę wodną do złączki;

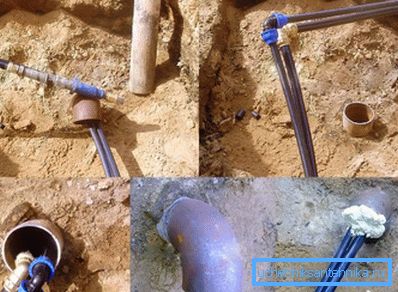

1. Pionowa rura ssąca jest połączona z poziomą częścią podziemnego rurociągu za pomocą łączników obrotowych lub złączek;

1. Napełnij pompę wodą przez specjalny otwór (przeczytaj instrukcję urządzenia), otwórz zawory i wykonaj próbny rozruch systemu;

1. Jeśli test się powiedzie, kopiemy okopy, uszczelniamy i zamykamy miejsce, w którym rury wchodzą do studni.

Wniosek

Jak wynika z naszych instrukcji, instalacja i podłączenie pompowni nie jest tak trudne. Aby zmontować kanalizację, możesz zadzwonić do czarodzieja i możesz to zrobić samodzielnie, postępując zgodnie z punktami podanymi w przewodniku. Pomóż także wideo w tym artykule.
