Rdzeń, szlam i obudowa do studni

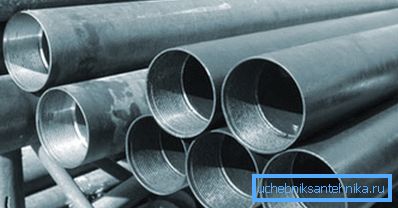

Biorąc pod uwagę bardzo duże obciążenia, które są możliwe podczas wydobywania i dostarczania wody artezyjskiej, a także samą technologię wiercenia, z reguły stalowa obudowa do studni służy jako beczka dla kolumny wody. Oprócz tego stosuje się więcej sekcji kolumn i zawiesin, ale cały ten materiał nadal służy jednemu celowi. Poniżej omówimy to bardziej szczegółowo, a także jako dodatek do filmu tematycznego w tym artykule.

Rury

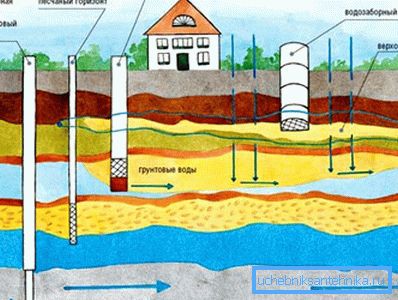

Uwaga Należy pamiętać, że żadna penetracja nie jest artesyjska, ale tylko ta, która dociera do warstwy wodonośnej na wapieniu, a cała reszta, mniej głęboka, powstaje na piasku. W związku z tym zmienia się długość i średnica obudowy dla odwiertów, ponieważ na różnych głębokościach i obciążeniach są różne.

Klasyfikacja

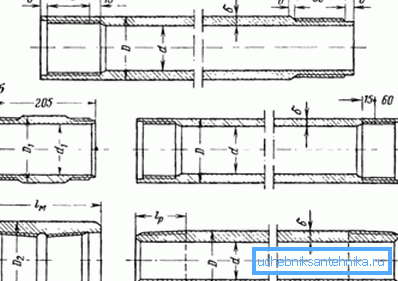

• Przede wszystkim zrozumiemy, czym jest obudowa studni, aby uzyskać jaśniejszy pogląd na temat przeznaczenia innych typów wierceń. Tak więc, obudowa służy do mocowania rozpadających się ścian samej penetracji i izolowania wału wodnego, który powstaje podczas wiercenia. Do mocowania ze sobą służą trzy rodzaje dokowania - złączka, połączenie nieprzylepne i połączenie (gdy elementy są wkręcane jeden w drugi).
• Rdzeń i obudowa dla wyglądu i parametrów technicznych są praktycznie takie same, ale mają różne cele przy aranżacji źródła. Kolumna służy do selekcji i transportu odbiornika rdzeniowego, a samo wiercenie w takich przypadkach nazywa się rdzeniem. Zaletą w tym przypadku jest to, że penetracja odbywa się przy minimalnym zniszczeniu skały na ścianach, co ułatwia jej dalsze ustawienie i działanie.

Uwaga W oparciu o powyższe, definicja kolumny podczas przejścia warstw jest elementem podnoszącym rdzeń. Ale definicja obudowy odnosi się do tego samego elementu, ale do procesu jego działania.

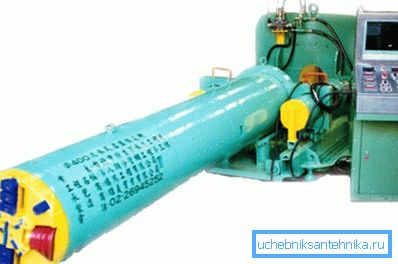

• Taki układ, jak na powyższym zdjęciu, jest rurą, która jest podłączona od góry, ale ma boczne otwory. Jest przeznaczony do ochrony pompy przed przedostawaniem się śluzu (duże i małe cząstki stałe z ziemi).

Specyfikacje techniczne

Według GOST 6238-77 (UDC 622.245.1: 006.354) metalowa obudowa studni może być używana głównie do wiercenia rdzeniowego, a wewnętrzny gwint trapezowy jest cięty na końcach standardowym skokiem 4 mm. Jak już wspomniano, ich długość jest bardzo różna i może wynosić od 1,5 do 6 m, ale zależy również od jej przekroju. Dokowanie odbywa się za pomocą smoczka, który jest rurą z identycznym gwintem zewnętrznym po obu stronach (patrz także Biznes Plan: wiercenie odwiertów na zasadach komercyjnych).

W sytuacjach, gdy wymagana jest obudowa o niewielkich przekrojach, stosuje się nieprzylepne metalowe rury, z których jednym końcem przecinane są wewnętrzne gwinty, a na drugim końcu gwint zewnętrzny nadal ma tę samą standardową podziałkę 4 mm.

Ze względu na małą wytrzymałość ścianek materiału, są one stosowane głównie do odwiertów obudowy na piasku, czyli tam, gdzie możliwe jest przeniknięcie do minimalnej głębokości. Takie urządzenie jest nieco tańsze ze względu na oszczędność części składowych, ponieważ tutaj zespół nie ma złączki.

Uwaga Rdzeniowe elementy obudowy ze złączką i nieprzylepnym połączeniem gwintowym są wykonane ze stali, gdzie grupa wytrzymałościowa oznaczona jest symbolami M, K i D, zgodnie z instrukcjami GOST 6238-77.

Do produkcji gazu i wiercenia w wodzie podczas wiercenia obrotowego i udarowo-mechanicznego wykorzystywany jest inny, trzeci typ, to stalowa rura osłonowa do studni ze złączem sprzęgającym. Zgodnie z GOST 632-80 (OKP 13-2100) do produkcji używa się stali o grupach wytrzymałości C, D, K, E, L, M i R. Na końcach znajduje się zewnętrzna, prawostronna nić, tylko tutaj podziałka wynosi już 3.175 mm.

Stożek gwintu, w którym średnica obudowy dla odwiertu wynosi od 114 do 168 mm, to jest, mały przekrój, wynosi 1/32, a gdzie średnica jest większa niż podana wcześniej, zwężenie jest 1/16 - dwa razy mniejsze.

Łączniki mają identyczny gwint, ale już wewnątrz, z powłoką cynkową chroniącą przed korozją. Długość elementów składowych z takim połączeniem wynosi od 9,5 do 13 m, gdzie zewnętrzny gwint pokryty jest farbą dla bezpieczeństwa.

W przypadku kanałów o dużej średnicy zgodnie z GOST 10706-76 (ST SEV 489-27) stosuje się stal o przekroju od 426 do 1420 mm. Montaż (połączenie) kolumny odbywa się za pomocą spawania.

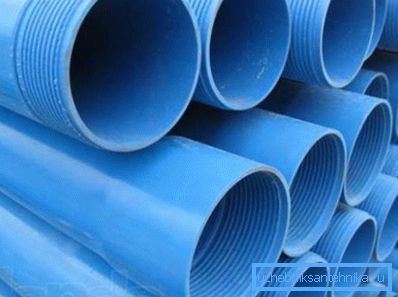

Ponadto do wbijania ścian podczas penetracji stosuje się plastik (polietylen, polichlorek winylu, polipropylen), a także włókno szklane. Takie materiały są szczególnie popularne na glebach nasyconych wilgocią, to jest w środowisku agresywnym dla stali. W przeszłości (i niektórzy robią to teraz), stosowano cement azbestowy, ale taki skład jest szkodliwy dla zdrowia i lepiej go nie używać.

W szczególnych przypadkach stosuje się podwójną obudowę - na górze - metal, aw środku - plastik, ale cena takiego projektu jest dość wysoka, a ze względu na wysokie koszty jest niezwykle rzadko używana.

Wniosek

Rury osłonowe o różnych parametrach geometrycznych (długość i szerokość) można łatwo zakupić w sklepach metalowych, a także od wiertaczy. Ale nie zapominaj, że bez licencji możesz przejść na głębokość nie przekraczającą 80m (patrz także artykuł "W domu wiejskim").
