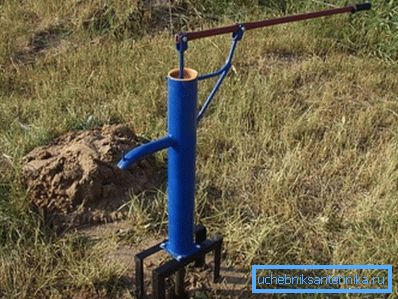

Ręczna pompa do studni: urządzenie, wersje, zakres

Pompa wiertnicza nie musi być elektryczna. Jak pompa ręczna do studni? Czy ma jakieś ograniczenia związane z urządzeniem? Jak i gdzie jest zamontowane to urządzenie?

Zrozummy to.

Dlaczego tego potrzebujesz

Ale w rzeczywistości, dlaczego potrzebujemy pomp ręcznych? Przynajmniej na dziedzińcu XXI wieku. Czy nadszedł czas, aby całkowicie przejść na sprzęt elektryczny?

Niestety. Przyszłość przyszła bardzo selektywnie. Jeśli w dużych miastach spotykamy się z samochodami elektrycznymi i bezpłatnym internetem bezprzewodowym, to od końca XIX wieku niewiele zmieniło się w rosyjskim buszu: żarówka Ilyicha w wielu miejscach wciąż uważana jest za luksus.

Niezliczone partnerstwa ogrodowe są całkowicie odcięte od komunikacji i zasilania. Tam, gdzie występuje nominalnie elektryczność, w praktyce występują częste przerwy w zasilaniu: kradzież drutu, spadające drzewa i inne losy losu skłaniają właściciela witryny do maksymalnej autonomii. Wydajność pod względem zaopatrzenia w wodę jest oczywista: ręczna pompa do odwiertu jest całkowicie niezależna od zewnętrznych źródeł zasilania.

Określmy: wraz z ręcznymi pompami do zaopatrzenia w wodę stosowane są napędzane silnikiem pompy pracujące na benzynie lub oleju napędowym. Są znacznie lepsze pod względem wydajności urządzeń przenośnych.

Urządzenie

Z czego składa się pompa ręczna?

Obwód nie jest skomplikowany: wiele urządzeń tego typu jest zmontowanych własnymi rękami w warunkach rzemieślniczych.

• Główne elementy urządzenia - cylinder; tłok z zaworem o pojemności jednokierunkowej do wody; jeszcze jeden zawór zwrotny na dnie cylindra i dźwignia.
• Po naciśnięciu dźwigni tłok podnosi się, ciągnąc wodę stojącą w cylindrze. Jest wypychany przez gąsiora do podstawionego pojemnika lub węża; Zawór wlotowy jest otwarty w tym samym czasie, a woda jest zasysana do cylindra ze studzienki.
• Podczas suwu powrotnego dźwigni zawór wlotowy zamyka się. Tłok nie pracuje; ponieważ gumowy dławik w tym trybie rozluźnia się, przepuszczając wodę, ruch dźwigni nie spełnia znacznego oporu.

Ograniczenia

Związane są one z położeniem pompy ręcznej powyżej poziomu wody.

1. Rura ssąca pompy musi być wypełniona wodą.. Instrukcja związana jest z faktem, że woda praktycznie nie zmienia swojej objętości, ale pompowanie powietrza z powodu nieuniknionych fluktuacji jej ciśnienia może potrwać kilka minut, a może nawet nie zakończyć się sukcesem.

Wskazówka: Najłatwiejszym sposobem zapewnienia stałego napełniania rur jest zainstalowanie zaworu zwrotnego w najniższym punkcie. Wiosna z niego jest lepiej usunąć. W ten sposób unikamy utraty próżni podczas roboczego skoku tłoka.

1. Maksymalna odległość pompy od lustra wody nie przekracza 7-8 metrów. Przy większej różnicy wysokości próżnia wytworzona w rurze będzie niewystarczająca do podniesienia słupa wody.

Specjalny przypadek

Obok pomp ręcznych, które znajdują się nad poziomem wody, znajdują się również mechanicznie zatapialne urządzenia. Jak są ułożone?

Ta sama konstrukcja nie znajduje się nad poziomem obudowy, ale jest zanurzona w niej pod lustrem wody. Powyżej zamontowana jest dźwignia połączona ze sztywnym tłokiem. Cylinder pompy łączy rurę ciśnieniową z drapieżnikiem.

O ile skuteczniejszy jest taki schemat? Ponieważ sprawność pompy nie zależy już od podciśnienia wytworzonego w rurze, wysiłek mięśniowy opracowany przez właściciela pompy pozostaje jedynym czynnikiem ograniczającym. Wspomniano autora o wzroście wody z ręczną pompą tego typu z głębokości 36 metrów.

Podczas projektowania pompy głębinowej ze sztywnym ładunkiem pojawia się jeden problem techniczny.

Wymagania dotyczące jego projektu wzajemnie się wykluczają:

1. Trakcja musi mieć minimalną masę. Przy znacznej długości jego waga znacznie zwiększa siłę dźwigni.
2. Jednak podczas suwu powrotnego zbyt lekki może być odkształcony pręt.

Problem rozwiązuje się po prostu z wdziękiem: pusty w środku strumień stopu lekkiego przemieszcza się wewnątrz rury, zapobiegając jej deformacji.

A zamiast serca - ognisty motor

W jakich przypadkach bardziej opłaca się używać pompy z silnikiem benzynowym lub wysokoprężnym?

• Przy płytkiej głębokości studni (odległość do lustra nie powinna przekraczać 7-8 metrów). Wszystkie pompy silnikowe są zaprojektowane do zainstalowania na powierzchni: utlenianie paliw kopalnych jest niemożliwe bez powietrza atmosferycznego.
• Z potrzebą wysokiej wydajności przy stosunkowo rzadkich inkluzjach. Typowym scenariuszem jest studnia o dużym przepływie, która służy do napełniania zbiornika o objętości kilkuset litrów.

• W razie potrzeby podnieś wodę na większą wysokość w stosunku do powierzchni gleby. Ciśnienie przy wyjściu wynosi do 70 metrów wody.

Oczywiste jest, że cena pompy silnikowej jest kilkakrotnie wyższa niż cena ręcznego odpowiednika; Urządzenia te są zwykle używane podczas stałego pobytu na terenie danego kraju.

Jaka pompa silnikowa jest potrzebna do studni?

Oddzielmy muchy od kotletów. Omawiane przez nas urządzenia są często wykorzystywane nie tylko w eksploatacji studni, ale także w ich wierceniu. Pompy silnikowe do odwiertów mają znacznie większą produktywność: muszą pompować maksymalną ilość wody do cylindra, aby zapewnić usuwanie szlamu z obszaru wiercenia.

Co z pompami do codziennego użytku?

Właściwie minimalne wymagania.

• Wydajność urządzenia nie powinna przekraczać prędkości przepływu.
• Głowa - wymagane minimum. Im więcej, tym więcej paliwa.

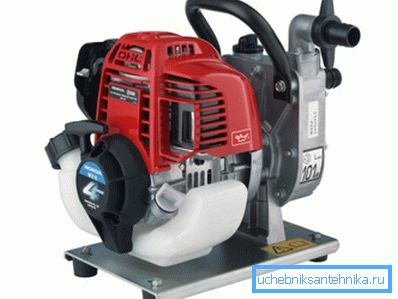

• Preferowane są samozasysające urządzenia, które nie wymagają wstępnego napełniania wodą.

Wniosek

Film w tym artykule, jak zwykle, oferuje dodatkowe materiały. Sukcesy!
