Regulacja przełącznika ciśnienia wody dla pompy

Presostat jest kluczowym elementem w automatyzacji pompy lub przepompowni, daje sygnał do włączania i wyłączania pompy. W zależności od producenta i modelu ustawienia fabryczne mogą się różnić, ale z reguły dolny próg załączania pompy jest ustawiony na ciśnienie 1,4-1,8 bar, a próg wyłączania pompy wynosi 2,5-3 bar. Ale czasami te ustawienia progowe działania nie wystarczają do normalnej pracy urządzeń hydraulicznych, dlatego konieczne jest wyregulowanie przełącznika ciśnienia wody dla pompy, do wyboru poszczególnych parametrów dla jego włączania i wyłączania.

Konstrukcja i zasada działania

Zanim zaczniesz konfigurować przekaźnik, musisz zrozumieć projekt i zasadę jego pracy. Konstrukcja przekaźnika jest dość prosta i składa się ze styków, płyt obciążonych sprężyną, na którą ma wpływ ciśnienie wody.

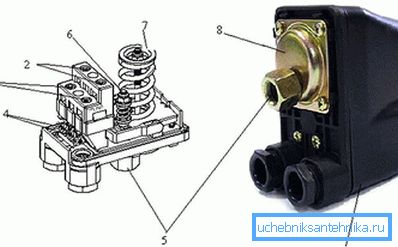

1. Obudowa
2. Grupa styków do podłączenia pompy.
3. Zaciski do podłączenia do sieci.
4. Zaciski uziemiające.
5. Nakrętka do podłączenia przekaźnika do źródła wody.
6. Regulacja różnicy ciśnień sprężyny.
7. Minimalne ciśnienie regulacji sprężyny.
8. Węzeł, w którym tłok i membrana.

Na metalowej podstawie jest zamocowany na jednym końcu metalowej platformy, która może podnosić się i opaść pod działaniem tłoka. Tłok napędzany jest ciśnieniem wody. Platforma ma dwie sprężyny (6, 7), duża sprężyna (7) przeciwdziała siłom tłoka (wody), równoważąc je. Mała sprężyna (7) nie działa natychmiast, ale po podniesieniu platformy do pewnej wysokości, a gdy tylko platforma dotknie mniejszej sprężyny, tłok przeciwdziała siłom obu sprężyn i wzrasta opór siły tłoka, od tego momentu platforma musi nieco unieść się. styki otwierają się i pompa jest wyłączona. Do otwierania i zamykania kontaktów styka się z małym zawiasem ze sprężyną. Gdy platforma unosi się nad tym zawiasem, styki odbijają się i obwód elektryczny otwiera się, gdy tylko działanie tłoka (wody) ulegnie osłabieniu, platforma opada, a styki zamykają się.

Duża sprężyna jest odpowiedzialna za włączenie pompy, to znaczy za dolną granicę ciśnienia, i za pomocą małej sprężyny steruje się chwilą wyłączenia pompy, a raczej ustawia się różnicę pomiędzy włączaniem i wyłączaniem.

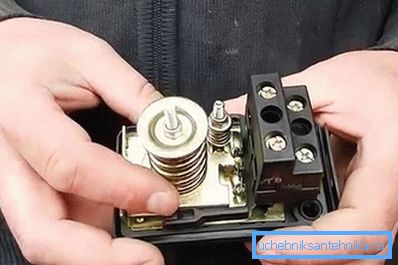

Dostosowanie

W oparciu o zasadę przekaźnika, jego ustawienie polega na zmianie sztywności między platformą, na którą ma wpływ ciśnienie wody i styki. Regulacja odbywa się poprzez zmianę sztywności sprężyny, która jest albo ściśnięta, albo osłabiona, poprzez regulację nakrętek. Przed rozpoczęciem regulacji konieczne jest ustawienie wskaźników manometru podczas włączania i wyłączania pompy. Następnie odłącz przekaźnik od sieci i zdejmij pokrywę obudowy. Za pomocą klucza, odkręcenia lub skręcenia nakrętek, wyreguluj niezbędne parametry:

• jeżeli konieczna jest jedynie zmiana dolnego progu przełączania (zwiększanie lub zmniejszanie), wówczas konieczne jest dociśnięcie lub zwolnienie nakrętki sprężyny (7);
• aby zwiększyć lub zmniejszyć górną granicę wyłączenia pompy, konieczne jest dokręcenie lub odkręcenie nakrętki na sprężynce (6), podczas dokręcania - podnosimy granicę wyłączania pompy, a przy odkręcaniu, wręcz przeciwnie, obniżamy ją, zwiększając różnicę między włączaniem i wyłączaniem;
• jeśli zachodzi potrzeba zmiany dwóch parametrów jednocześnie, wówczas dolna granica jest najpierw regulowana za pomocą sprężyny (7), a następnie ustawiamy różnicę za pomocą sprężyny (6);

Wszystkie zmiany należy monitorować za pomocą manometru. Warto wziąć pod uwagę, że zmieniając różnicę ciśnień, zmniejszamy lub wydłużamy czas trwania pompy, a to pojawia się przy zmianie ciśnienia w sieci wodociągowej. Jeśli różnica ciśnień jest niewielka, ciśnienie w sieci będzie "płynne" bez widocznych spadków, ale zwiększy się liczba rozruchów pompy, co może mieć wpływ na jej żywotność.

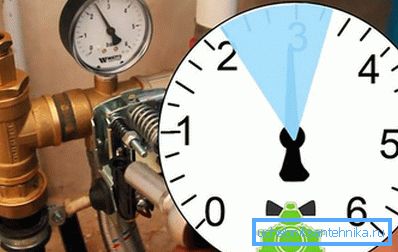

Funkcje regulacji

Podczas regulacji należy pamiętać, że górne ciśnienie nie powinno być wyższe niż maksymalne ciśnienie, jakie może wytworzyć pompa (można to sprawdzić w danych znamionowych pompy). Górne ciśnienie nie może przekraczać 80% maksymalnego dopuszczalnego ciśnienia dla określonego modelu, a parametry te są wskazane w instrukcji dla przekaźnika. Również przed ustawieniem należy sprawdzić ciśnienie powietrza w gruszce zbiornika hydraulicznego - powinien on być mniejszy niż 0,2 bar niższy próg pompy. Kolejnym wymaganiem do regulacji jest różnica między ciśnieniem włączenia i wyłączenia, powinna wynosić 1-1,5 bar. Zmieniając parametry, nie można dokręcić nakrętek, dopóki się nie zatrzyma, może to doprowadzić do tego, że przekaźnik całkowicie się zatrzymuje.
