Rodzaje dźwigów-box - poznaj konstrukcję i porównaj korzyści
Wał korbowy może być uważany za główny element każdego żurawia, jest to prosta konstrukcja, która odpowiada za to, że po obróceniu zaworu dopływ wody jest zablokowany. Wybierając konkretny model, należy wziąć pod uwagę nie tylko wymiary geometryczne, ale także warunki pracy tego urządzenia. Proponowany materiał pozwoli ci zrozumieć, czym jest dźwig, jego strukturę i zasadę działania, a także pomóc w wyborze.

Rodzaje krzewów
Co do klasyfikacji, można wyróżnić w zależności od projektu:
- urządzenia ze złączem ślimakowym, podczas pracy, pręt po prostu rozciąga się i zamyka przejście, przez które woda weszła. Worm Crane to klasyczny, większość starych urządzeń należy do tej kategorii.
Zwróć uwagę! Aby zrozumieć, że ten typ maźnicy jest wykorzystywany w odczepie, można określić, ile zwojów trzeba wykonać, zanim woda się zamknie. W modelach robaków, zapas spada płynnie, więc trzeba wykonać kilka pełnych obrotów.

- Ceramiczne - nie całe urządzenie jest wykonane z ceramiki, ale tylko 2 dyski, które są elementem blokującym. Cena jest nieco wyższa niż w przypadku robaka, ale dyski ceramiczne bardzo powoli się zużywają, poza tym zawór można zamknąć prawie natychmiast, po prostu obracając pokrętłem o 90 °;

- Uwaga warta więcej i urządzenia kulkowe. Zawór kulowy różni się od powyższego tym, że zwykła metalowa kulka z przelotowym otworem pełni rolę elementu blokującego. Podobnie jak wersja ceramiczna pozwala szybko zablokować przepływ wody.

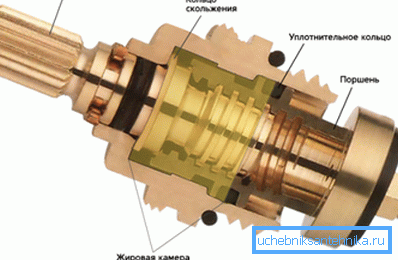

Zasadniczo, konstrukcja skrzyń masztów żurawia różnych producentów pozostaje taka sama, tylko poszczególne części są zmieniane w celu zwiększenia trwałości. Na przykład, niektórzy producenci są zadowoleni z komory tłuszczowej między uszczelnieniem a pierścieniem ślizgowym, co zwiększa trwałość tłoka i zapewnia płynność obrotu rękojeści.

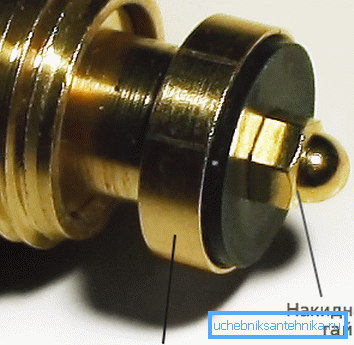

Uszczelkę odcinającą można po prostu zabezpieczyć mosiężną powłoką - pozwoli to na to, aby nie skradała się pod ciężarem.

Typy + wymiary wału korbowego są szczególnie ważne przy wyborze. Jeśli typ tego urządzenia wpływa tylko na trwałość i łatwość użytkowania żurawia, wówczas możliwość zainstalowania maźnicy w szczelinie zależy od jej wielkości.
Więcej informacji o urządzeniu i instalacji
Jeśli chodzi o typy żurawi, które można uznać za optymalne, nie ma uniwersalnej odpowiedzi, wszystko zależy od warunków pracy i wymagań dla żurawia. Dlatego warto rozważyć projekt i zasadę działania wcześniej wymienionych typów urządzeń.

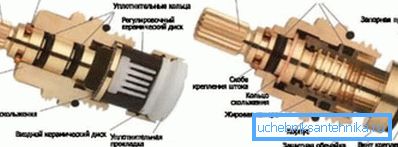

Urządzenie i zasada działania ślimaka
Zasada działania polega na tym, że podczas obrotu koła zamachowego pręt porusza się w górę iw dół, a gumowa uszczelka ustalająca na końcu niezawodnie zamyka kanał, przez który przepływa woda. To właśnie uszczelka blokująca może być uważana za "najsłabsze ogniwo", ale nie będzie trudno ją wymienić, dlatego gumowy żuraw można uznać za niezawodny.

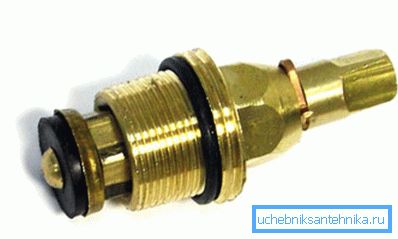

Metalowy pręt z ciętym gwintem lewoskrętnym (znany również jako ślimak) jest zamocowany w trzpieniu. Sam pręt jest produkowany w postaci pustego sześciokątnego pręta z głowicą do montażu rękojeści (koła zamachowego). Na końcu ślimak jest zabezpieczony gumową uszczelką.
Według rodzaju głowicy pod kołem zamachowym można ocenić, kto jest producentem skrzyni z osiami dźwigu. W modelach produkcji krajowej ma kształt czworościenny, natomiast w modelach zagranicznych ma okrągły kształt. Na przykład 20 tulei żurawia - gwarantowana produkcja zagraniczna.

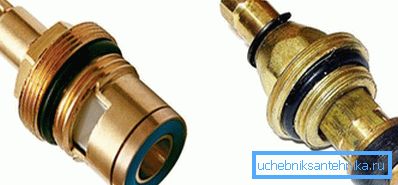

Jeśli porównamy to z analogami (ceramicznymi i kulkowymi), możemy zauważyć tylko znacznie mniejszą trwałość. Ale taka skrzynia masztowo-dźwigowa jest znacznie mniej wymagająca pod względem jakości wody, więc jeśli istnieją małe mechaniczne wtrącenia w wodzie, wówczas ta opcja jest odpowiednia.
Jeśli chodzi o rozmiar, samo podwozie uważa się za skrzynię dźwigową 3 4, 3/8, 1/2 cala. Są to średnice części lądującej znajdują się w przeważającej większości domów.

Żuraw ceramiczny
Kluczowym elementem takiego urządzenia są 2 płytki ceramiczne o idealnie gładkiej powierzchni. W każdym z nich powstaje przelotowy otwór o tym samym kształcie. Dolna płyta jest przymocowana, a górna płyta jest połączona z trzpieniem i uchwytem. Jeśli skrzynia korbowa z kołem zamachowym wymaga kilku zwojów do otwarcia, wówczas maksymalne wymaganie półobracanego analogu to obrót o 90 °.

Po otwarciu zaworu otwory w dolnej i górnej tarczy są wyrównane, a po zamknięciu górna płyta obraca się, aby otwory zachodziły na siebie.
Zwróć uwagę! Jedyną wadą tego projektu można uznać za prawie kompletną niezdatność do naprawy. Jeśli dysk ceramiczny ulegnie awarii, będziesz musiał kupić nowe pudełko.
Szczelność zależy od tego, jak mocno płytki pasują do siebie, dlatego półobrotowy kran-pojemnik powinien przepuszczać tylko czystą wodę, bez cząstek piasku i innych stałych wtrąceń. Na przykład może służyć do dostarczania wody po filtrze.
O wielkości i wymienności skrzyń dźwigów
Dość często ludzie chcą wymienić stale przeciekający żuraw ślimakowy na ceramiczny. W związku z tym powstaje pytanie - czy będzie to wymagało wymiany całego żurawia, czy też po prostu wstawienia nowego w miejsce starego żurawia.

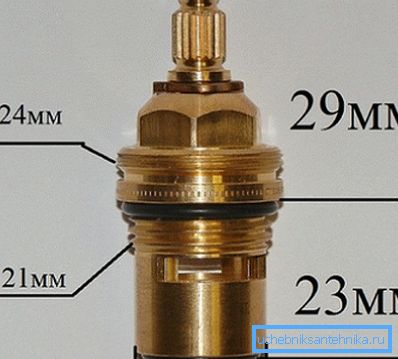

Przy wyborze należy skupić się na średnicy otworu, czyli wielkości tej części wału korbowego, która jest wkręcona w mikser, musi dokładnie odpowiadać rozmiarowi gniazda. Oczywistym jest, że na przykład skrzynka z kranem o średnicy 3 cali nie nadaje się do otworu o mniejszej średnicy.

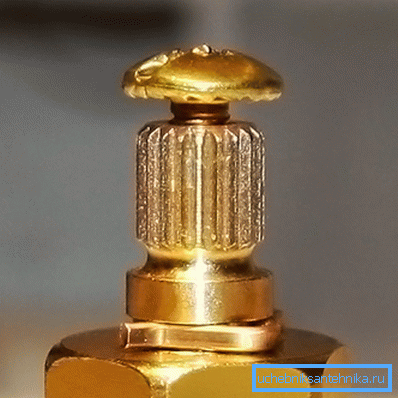

Zwróć także uwagę na części urządzenia pod kołem zamachowym. W importowanych urządzeniach liczy się liczba nacięć, a domowe mają tę część całkowicie wykonaną w formie czworościanu. Tak więc, jeśli żuraw domowy zostanie zastąpiony ceramicznym analogiem, wówczas koło zamachowe również będzie musiało zostać wymienione.

Jeśli chodzi o długość, w tym parametrze większość skrzyń dźwigowych nie różni się od siebie, co tylko przyczynia się do ich wymienności.
Kolejność pracy przy wymianie i naprawie kranbuksy
Podczas zastępowania instrukcji do pracy będzie wyglądać następująco:
- Najpierw należy zatrzymać dopływ wody i rozpocząć demontaż starego urządzenia. Pierwszym krokiem jest usunięcie nakrętki z koła zamachowego;
- pokaże śrubę pod nią, odkręcając ją, można wyjąć zawór;

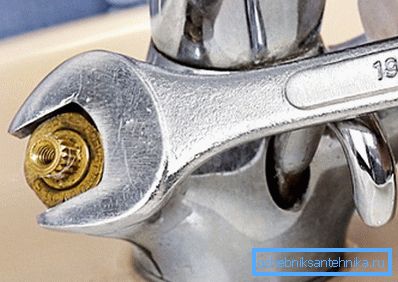

- po tym możesz użyć klucza do odkręcenia krzaka z gniazda lądowania;

- po sprawdzeniu gwintu i usunięciu gruzu, możesz zainstalować nową skrzynkę dźwigu. Prace są wykonywane w odwrotnej kolejności - najpierw przykręca się tuleję, a następnie zaczyna się zwrot dekoracyjnej nasadki i zaworu.
Zwróć uwagę! Wybierając nową skrzynkę dźwigową, niezwykle ważne jest, aby wybrać odpowiedni rozmiar. Nie warto dokonywać wyboru za pomocą oczu, w wyniku czego można uzyskać na przykład kranbuksę o średnicy otworu 3/8 cala, a do tego potrzebny jest dźwig o średnicy 1 2 2 cala.
Montaż koła zamachowego jest wykonywany tylko wtedy, gdy odpowiada on liczbie szczelin na dyszy. Oczywiste jest, że tuleja 18 suwaka i koło zamachowe o kwadratowym przekroju otworu są po prostu niezgodne.

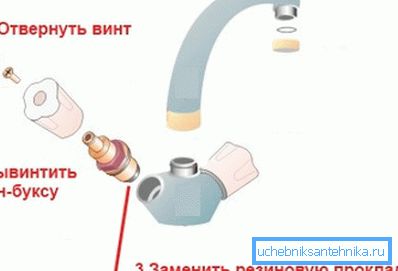

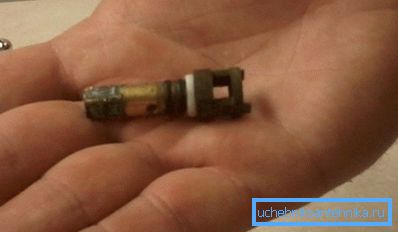

Jeśli chodzi o naprawy, w przypadku przekładni ślimakowych zwykle polega to na wymianie uszczelki blokującej. W tym przypadku wszystko, co należy zrobić, to zdemontować Kranbucks i wymienić starą uszczelkę na nową. Jeśli chcesz, możesz nawet samemu wyciąć go z grubej i grubej gumy.

Znacznie gorzej, jeśli samo dno gniazda lądowania zostanie uszkodzone, w wyniku tego, nawet jeśli klatka będzie prawidłowo ułożona, będzie trochę przeciekać. W takim przypadku konieczna będzie wymiana całego żurawia, jako środka tymczasowego można rozważyć zainstalowanie grubszej uszczelki.

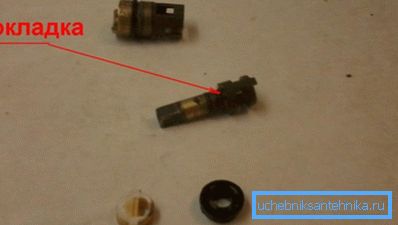

Jeśli chodzi o ceramiczne Kranbuki, to najprawdopodobniej, gdy pojawią się problemy z napięciem, pomoże tylko jego całkowity zamiennik. Ale czasami przyczyną wycieku jest ścieranie się pierścienia, przez co zapewnia ścisłe zaciśnięcie płytek względem siebie.

W tym przypadku naprawa jest możliwa własnymi rękami, wystarczy przeciąć nowy pierścień o mniej więcej tej samej grubości (nie trzeba dokładnie obserwować wymiarów) i umieścić go na miejscu starego na pręcie. Na tej podstawie wyczerpana jest możliwość naprawy książek z żurawiem ceramicznym.

Podsumowując
Wał korbowy jest prostym, ale nie mniej ważnym mechanizmem, który jest odpowiedzialny za normalne działanie każdego kranu w domu. Proponowany materiał zapewni pojęcie zasady działania takich urządzeń i określi wybór.
Film w tym artykule można traktować jako szybki przewodnik do samodzielnej wymiany skrzyni dźwigu.
