Rodzaje żurawi: znają klasyfikację zaworów

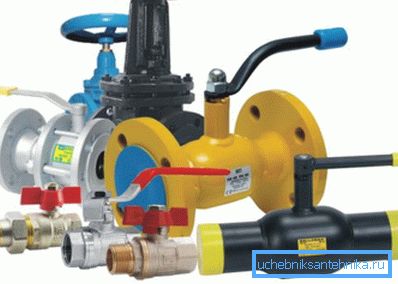

Jakie rodzaje kranów sanitarnych są obecnie używane? W niniejszej publikacji zapoznamy się z zaworami małej i średniej wielkości, stosowanymi w systemach zaopatrzenia w wodę i ogrzewania budynków prywatnych i mieszkaniowych.

Zasuwy

Są stosowane w windach i urządzeniach dozujących wodę, a także do odcinania określonych odcinków dużych sieci wodociągowych i grzewczych. Typowe rozmiary stosowane w domu - ДУ50 - У 100.

Jednak w windach Stalinok rzadko można znaleźć zawory DU150. Jeszcze większe rozmiary są używane tylko na przewodach grzewczych.

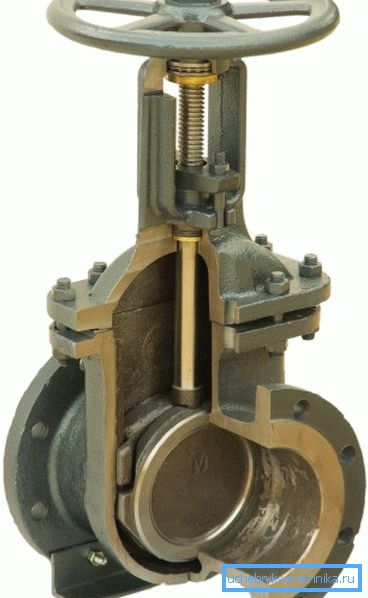

Woda w zaworze jest zablokowana przez parę pojedynczych policzków lub monolityczny klin, który jest podawany do korpusu za pomocą pręta gwintowanego. Lustra (o-ringi) na policzkach (klin) i korpus - metal; uszczelnienie uzyskuje się dzięki mocnym powierzchniom zaciskowym.

Materiały

Oto lista materiałów używanych do produkcji zaworów.

Wykonanie

Zasuwy mogą być klasyfikowane:

• W celu zabezpieczenia policzków przed lusterkami ciała. Stalowe zawory są zwykle zakończone monolityczną bramą, żeliwem - klin pomiędzy dwoma policzkami lub między policzkami a ciałem.
• Kształt uchwytu. Wyroby żeliwne charakteryzują się okrągłym kołem, do stali - prostopadle do rękojeści drążka.
• Mobilność fotografii. Może wysunąć się z etui po otwarciu lub przebywaniu wewnątrz etui. W tym drugim przypadku migawka ma swój własny wątek.

Charakterystyczne

Zalety zasuw:

1. Stosunkowo niski opór hydrauliczny.
2. Mały rozmiar instalacji (mniejszy niż zawór śrubowy o tej samej średnicy).
3. Możliwość instalacji z dowolnym kierunkiem przepływu wody.

Wady:

1. Potrzeba okresowego napełniania gruczołów i mielenia policzków, które są gromadzone depozytów.
2. Znaczące wymiary w kierunku prostopadłym do osi rurociągu (roleta wsuwa się do obudowy, pamiętasz?).
3. Bardzo umiarkowana szczelność migawki. Sytuacja, w której nie ma wycieku przez zawór sterujący w okrągłym węźle windy zablokowana w ogóle - raczej wyjątek niż reguła.

Zawory odcinające

Woda jest zablokowana przez obrócenie korka docierane do ciała. Szczelność zapewnia niemal całkowity brak szczeliny między korkiem a obudową. Materiały - metale o względnie małym współczynniku tarcia, nie podatne na korozję i przylegające do sąsiadujących ze sobą powierzchni: żeliwo i mosiądz.

W budynkach mieszkalnych zawory o wielkości 15 - 40 mm są stosowane w dużych ilościach.

Wykonanie

W takim przypadku klasyfikacja dźwigów według typu jest również możliwa z kilku powodów.

• Kadłub może być modułowy lub monolityczny.

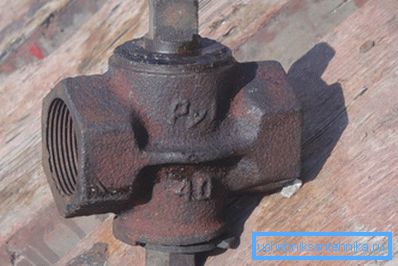

• Szczelność trzpienia rury można zapewnić przez uszczelnienie dławnicy za pomocą dławika zaciskowego lub siły docisku wtyczki do korpusu. W tym ostatnim przypadku przyciąga go nakrętka na trzonku przechodzącym przez ciało.

• Zawór może być wyposażony w uchwyt lub zakładkę z kluczem.

Charakterystyczne

Zalety:

1. Niska cena związana z prostotą konstrukcji dźwigu.
2. Wystarczająco szeroki kanał przez ruch uliczny, dzięki czemu zawór nie zapycha śmieci.

Wady:

1. W suwnicach - stały wyciek dławnicy podczas zamykania i otwierania, w dźwigach napinających - ryzyko oderwania wykładziny.

Uwaga: w celu wypchnięcia zaworu korekcyjnego dławika własnymi rękami, rurociąg będzie musiał zostać osuszony po obu jego stronach. W przeciwnym razie uszkodzona wtyczka może wystrzelić z kadłuba na przodzie wody.

1. Konieczny był duży wysiłek, aby zmienić położenie dźwigu.
2. Wysoka odporność hydrauliczna.

Zawór śrubowy

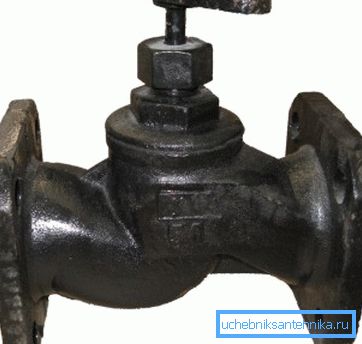

Ruchomy zawór jest napędzany przez pręt gwintowany. Zamyka wodę, przywierając do siodła z przelotowym otworem. Materiały - żeliwo (obecnie głównie wykonane z niego duże zawory) i mosiądz.

Wykonanie

Jakie rodzaje gwintowników z ruchomym zaworem i śrubowym prętem są stosowane w hydraulice:

• Zawór może być całkowicie metalowy, z wypolerowanym lustrem lub z uszczelką z gumy lub paronitu (znowu guma, tylko wytrzymała i odporna na ciepło).
• Z kolei zawór metalowy może mieć lustro płaskie lub stożkowe.

Uwaga: różnorodność kranów z mosiężną zastawką stożkową jest w opinii autora stworzeniem jakiegoś ponurego geniuszu, wysłanego do hydraulików jako kara za pijaństwo. Zawór zakleszczony w obudowie (i bardzo często utknął) nie może zostać usunięty bez całkowitego usunięcia zaworu. Oczywistą instrukcją nie jest kupowanie tego cudu wrogiego sprzętu w żadnych okolicznościach.

• Uszczelnienie trzpienia można wykonać za pomocą uszczelki olejowej lub jednego lub dwóch pierścieni gumowych.

Charakterystyczne

Godność:

1. Łatwa do naprawy.

Wady:

1. Potrzeba zapakowania dławika i okresowej wymiany uszczelki (jeśli jest dostępna).
2. Wysoka odporność hydrauliczna.
3. Ciągłe gromadzenie śmieci pod siodłem.

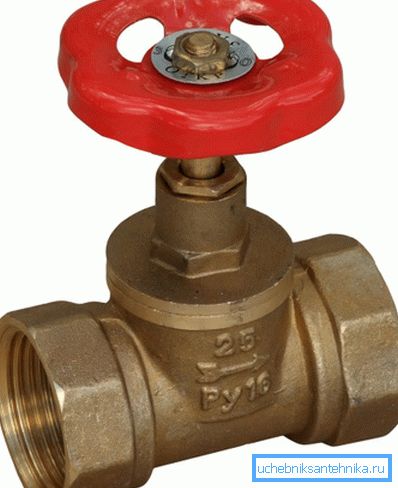

4. Instalacja z jednym kierunkiem przepływu wody. Podczas próby otwarcia zaworu otwiera się zawór przeciwprądowy.

Zawory kulowe

Wszystkie rodzaje zaworów kulowych stanowią głębokie prace nad błędami w projektowaniu zaworów korkowych.

Korek w nich jest kulką z kanałem przelotowym równym średnicy podłączonego rurociągu. Jest uszczelniony dwoma pierścieniami gniazda polimerowego o niskim współczynniku tarcia. Z reguły pieczęć łodygi.

Materiały - mosiądz i (rzadziej) stal nierdzewna; Teflon lub fluoroplasty działają jako uszczelniacze. Rozmiary - od DN50 do DU500.

Wykonanie

Różne rodzaje zaworów kulowych stosowanych w sieciach inżynieryjnych różnią się przede wszystkim konstrukcją i kształtem nadwozia.

• Rurociąg może być gwintowany, kołnierzowy lub spawany.
• Ciało może być składane (na nitce lub obcasach) lub całkowicie spawane.
• Uchwyt może być nieruchomy lub zdejmowany w postaci dźwigni lub motylka.
• Zawór można łączyć z dowolnym dopasowaniem lub filtrem zgrubnym.

Charakterystyczne

Bądźmy zwięzli: zawory kulowe nie mają żadnej z powyższych wad. Awarie są niezwykle rzadkie i najczęściej sprowadzają się do potrzeby wstępnego obciążenia uszczelki powstałej wokół łodygi po kilkuset cyklach otwierania i zamykania.

Wniosek

Mamy nadzieję, że nasz materiał pomoże czytelnikowi w doborze zaworów. Artykuł może wydawać się nieco stronniczy; Opiera się ona jednak wyłącznie na doświadczeniach autora (patrz także artykuł Zawór kulowy 3: 4 - urządzenie, charakterystyka, instalacja).

Jak zawsze, film w tym artykule oferuje dodatkowe informacje. Sukcesy!
