Różne odpływy prysznicowe i ich instalacja

To całkiem naturalne, że podłoga bez tacki pod prysznicem lub w pokoju jest bardzo wygodna, ponieważ jest o wiele więcej miejsca, ale w takich przypadkach potrzebny jest drenaż i, oczywiście, może to rodzić pytanie, która drabina prysznicowa jest lepsza i jak zainstaluj to.

Chodzi o to, że takich urządzeń jest sporo, mają inną konfigurację, dlatego też metoda instalacji może się różnić, chociaż jej zasada pozostaje taka sama. Spróbujmy razem, aby zrozumieć wszystkie te problemy, a także, aby w pełni zrozumieć temat, zobaczymy wideo w tym artykule.

Brodzik prysznicowy

Kim oni są

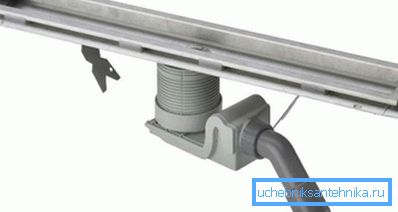

• Być może najczęściej używanym zaworem do takich urządzeń jest woda, która jest zbierana w kolanie dolnej części urządzenia (kolano jest uzyskiwane poniżej poziomu odpływu, dlatego stale gromadzą się ścieki). Z technicznego punktu widzenia jest to idealne rozwiązanie - sama ciecz służy jako korek od wlotu strumieni powietrza (zapachów) z kanalizacji do pomieszczenia przez urządzenie odpływowe.

Ale jest jedna bardzo poważna wada - jeśli takie kolano nie jest systematycznie spłukiwane świeżą wodą, wtedy zaczyna tam stagnować, dlatego spowoduje nieprzyjemne zapachy - działa bumerang.

• Oprócz nieprzyjemnych zapachów stojąca woda sprzyja rozprzestrzenianiu się bakterii, a to jest poważniejszy problem, więc instrukcja wskazuje, że takie pomieszczenia powinny być okresowo poddawane działaniu środków dezynfekujących. Główną zaletę takiego urządzenia można nazwać jego najniższym kosztem, choć w obliczu poważnych problemów taką jakość jak taniość trudno nazwać zaletą.

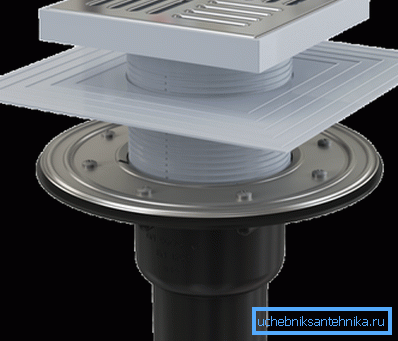

• W przypadkach, gdy w podłodze stosuje się odpływ suchego spustu, jak można się domyślić, woda nie zatrzymuje się w żadnym kolanie, ale przechodzi bezpośrednio przez rurociąg do miejsca przeznaczenia.. Migawka w tym przypadku jest lekką kulą na wlocie pod rusztem, która unosi się, gdy dostanie się do niej woda - przejście zostaje wypuszczone, a ciecz całkowicie spływa, po czym kulka wraca na swoje miejsce.
• Dzięki temu urządzeniu od razu rozwiązuje się dwa problemy - po pierwsze, zapach nie dostaje się do pomieszczenia z kanalizacji, a po drugie, tam nie gromadzi się wilgoć - płyn pozostający pod rusztem paruje tak szybko, jak z płytki ceramicznej podłogi.

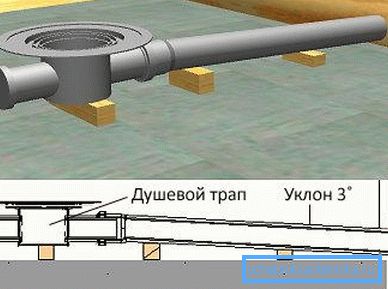

• Jak rozumiesz, pewne nachylenie jest konieczne dla rur kanalizacyjnych, a punkt wyładunku zawsze będzie w najwyższym punkcie i aby wytrzymać takie położenie, konieczne jest posiadanie pewnej przestrzeni pod podłogą. Czasami jednak przestrzeń ta jest niewystarczająca, tzn. Nie ma możliwości obniżenia rury odpływowej do pożądanej głębokości, ponieważ nie będzie ona miała pożądanego nachylenia lub całkowicie zniknie.

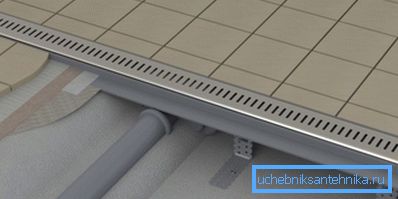

• W takich przypadkach stosuje się ustawienia kątowe, jak na powyższym zdjęciu, ale niekoniecznie będzie to okrągła lub kwadratowa siatka - może to być również przejście prysznicowe przechodzące przez cały pokój.

Uwaga Jak widać, prawdziwe urządzenie nie toleruje odmian na zasadzie śliwki - są tylko dwa - z suchym i z wodą. Ponadto różnią się zasadą instalacji - na dole i na boku. Ale zgodnie z konfiguracją i wielkością siatki można ją podzielić na wiele kategorii, ale to już zależy od gustu.

Rura kanalizacyjna

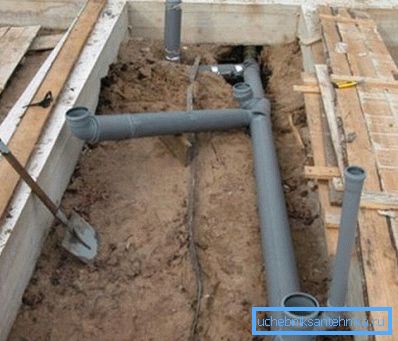

Pierwszą rzeczą, którą powinieneś się martwić, kiedy planujesz zainstalować drabinkę prysznicową własnymi rękami, jest ułożenie rury kanalizacyjnej i podłączenie jej do ogólnego systemu lub spuszczenie jej do szamba (w zależności od układu budynku). Oczywiście, najlepiej jest, gdy kwestia ta jest przemyślana nawet podczas projektowania i ucieleśniona podczas budowy budynku, ale niestety nie zawsze tak jest, jednak nie można uciec od praw fizyki, a będziesz musiał przestrzegać pewnych zasad i przepisów.

Tabela optymalnego nachylenia i średnicy rur do ścieków

Zwróć uwagę na powyższą tabelę, a zobaczysz, że w tym przypadku będziesz potrzebował rury o średnicy 50 mm (zazwyczaj plastikowej), która najlepiej powinna przebiegać przy nachyleniu 1,8-2,0 cm na metr bieżący.

Oczywiście bardzo trudno jest wytrzymać taką dokładność, zwłaszcza gdy trzeba wykonać uszczelkę na duże odległości, dlatego można przyjąć jako standard średnią wartość od 1 cm do 2,5 cm na metr bieżący.

Uwaga Przy obliczaniu nachylenia rury pod podłogą, nie zapominaj, że drabina do prysznica również zajmuje pewne miejsce na głębokości podczas nurkowania, dlatego byłoby bardzo dobrze, gdybyś już ją miał na miejscu, abyś mógł dokładnie obliczyć jej zanurzenie .

W tym przypadku musisz polegać na dwóch wskaźnikach, jest to poziom jastrychu i grubość płytki ceramicznej wraz z klejem - jeśli wysokość jastrychu jest łatwa do ustalenia, płytki mogą nie być jeszcze dostępne, dlatego możesz zacząć od figury 15 mm.

Montaż drabiny pod prysznicem

Teraz możemy praktycznie rozpocząć instalację drabinki prysznicowej własnymi rękami i wyobrazić sobie, że wybraliśmy już model interesujący nas i pozwolić mu być urządzeniem z odpływem dennym (to nie jest topowa konfiguracja (rodzaj siatki)), 136 mm wysokości od góry kraty do końca dyszy. Zapamiętaj ten rozmiar (136 mm) - do niego wrócimy.

Dysponując takimi parametrami, potrzebujemy losu, który powinien wynieść 2-3 mm poniżej górnej płaszczyzny płytki ceramicznej, czyli w celu umieszczenia małego zagłębienia w miejscu odpływu.

Ale to nie wszystko - podłoga w kabinie prysznicowej jest również wykonana w formie misy, to znaczy musi mieć niewielkie nachylenie w kierunku otworu spustowego i dekarzy, a ty sam musisz się tym zająć. Ale interesuje nas tylko miejsce, w którym własnymi rękami zainstalujemy drabinę do prysznica w podłodze, a to powinno być najniższym punktem w tym pomieszczeniu.

Więc powinieneś policzyć z góry remisu w tym miejscu, plus kolejne 13 mm - również zapamiętaj ten numer lub zrób wirtualny znak na najbliższej wirtualnej ścianie.

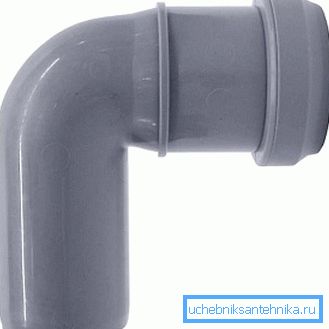

Najprawdopodobniej, gdy użyjesz dolnej drabinki łączącej, użyjesz plastikowego narożnika na 90 °, aby przejść do rury kanalizacyjnej, którą widzisz na górnym zdjęciu, dlatego będziesz musiał dodać wysokość tego bardzo kolana.

Spójrz na jego obraz - na gnieździe, prawie na zakręcie, znajduje się pasek - można go uznać za etykietę - w tym miejscu wylot odpływu spocznie na końcu gniazda. Od tego znaku do początku ściany dyszy sprzężonej wynosi około 20 mm, a sama dysza ma 50 mm, co oznacza, że ​​będziemy mieć 70 mm od końca odpływu do dna rury kanalizacyjnej (chociaż można odepchnąć od 20 mm, które pozostają do górnej ścianki rury) .

Teraz pomyślmy o wirtualnym znaku na wirtualnej ścianie, który powinien wskazywać górną płaszczyznę kratki - od tego punktu do górnej części rury kanalizacyjnej powinniśmy mieć 136 + 20 = 156 mm. A jeśli, na podstawie tych obliczeń, uzyskasz nachylenie ścieków w zakresie 1,8-2,0 cm na metr bieżący, to zastanów się, że poradziłeś sobie z zadaniem niemal idealnie!

Zdarza się, że rury są ukryte bardzo głęboko, ponieważ biorą pod uwagę poziom zamarzania gleby (jeśli ścieki wychodzą z fundamentu poza domem), wtedy takie obliczenia są znacznie łatwiejsze - trzeba nawet dodać wkładki.

Ale jeśli masz taką możliwość, najlepiej byłoby użyć więcej niż jednego kolana na 90, ale dwa na 45? - więc należy wykonać ostry zakręt, co znacznie zmniejsza przepuszczalność rury.

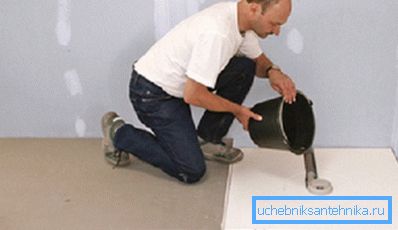

Zalecenie. Po instalacji, gdy jeszcze nie zacząłeś układać płytki, sprawdź, co zrobiłeś - wlej kilka wiaderek wody do otworu spustowego, aby upewnić się, że system działa dobrze.

Wniosek

Ogólnie biorąc, zainstalowanie drabinki prysznicowej we własnych rękach jest dość łatwe. Jest to trochę tak, jak montaż projektanta dziecięcego, przy dokowaniu rur wymagana jest tylko siła fizyczna. Tutaj najważniejsze jest, aby wytrzymać nachylenie i poziom górnej płaszczyzny rusztu, tak aby na podłodze nie pozostała żadna woda.
