Rysunek studni - różne opcje dla różnych celów

Studnie wodne, co dziwne, ale to cała rodzina struktur hydraulicznych, wykonujących zupełnie inne zadania. Stąd znaczny arsenał sprzętu - od zanurzalnych pomp i filtrów po nadciśnieniowe systemy tłumienia.

Dodajmy do tego, że wszelkiego rodzaju innowacyjne technologie oparte na bardzo trwałych materiałach polimerowych również przyczyniają się do powiększania zakresu rozważanych obiektów. Innymi słowy, ten, kto ma do czynienia ze studniami wodociągowymi, musi najpierw zdecydować o jego konkretnym celu, a następnie upewnić się, że stworzy rysunek przyszłego zastosowania.

I znowu musisz radzić sobie z warunkami

Dwa najważniejsze obszary zastosowania takich obiektów:

• w kanalizacji i wodociągach w środowisku miejskim;
• oraz w systemie zaopatrzenia w wodę w wiejskim domu, gdy odwiert służy jako źródło wody i jest włączony jako początkowe ogniwo w całym systemie.

Plastik

W każdym razie instalacja studni wymaga znacznego wydobycia, a na ratunek przychodzi plastik, co bardzo często ma miejsce w budownictwie.

Zastosowanie plastiku to:

• użycie materiału, który jest bardzo odporny na wszelkie uderzenia - od mechanicznego do chemicznego;

• możliwość poradzenia sobie z ciągle poszerzaną gamą części, które mogą zaspokoić wszelkie życzenia i zapewnić każdą sytuację użycia;

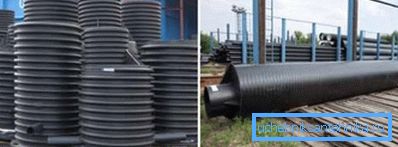

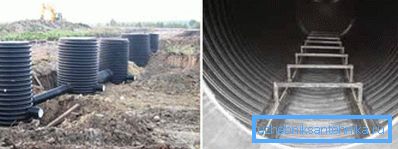

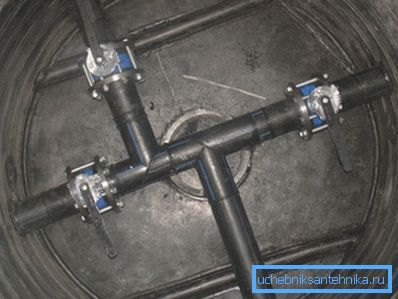

• możliwość tworzenia złożonych systemów rurociągów dosłownie w ciągu kilku godzin bez żadnych urządzeń spawalniczych i pomocniczych, gdy prace nad podłożem są zakończone, co wyraźnie widać na zdjęciu "A":

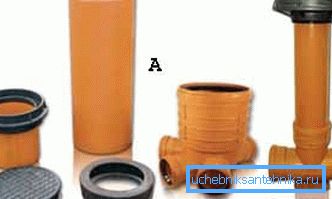

• A - tu aż wszystkie elementy w stanie zdemontowanym;
• B - i jest to w pełni zmontowana studnia.

Prezentujemy wszystkie elementy takich zespołów plastikowych, zwracamy uwagę tylko na to, że skala i zakres części mogą być znacznie większe:

• A - pokrywa;
• B - rura teleskopowa - wynika to wprost z niesamowitych możliwości oferowanych przez nowe technologie; w istocie, teleskop całkowicie usuwa kwestię dbania o gorączkowe dostosowanie wysokości studni do głębokości warstwy wodonośnej lub zadokowanej linii rur;

• C - mankiet teleskopowy;
• D - główna rura z polichlorku winylu (PVC);
• E - kształtowanie dna odwiertu, które w znacznym stopniu zależy od jego przeznaczenia.

Dobra rada! Nie jest przypadkiem, że technologie PCW nazywane są rewolucyjnymi w dziedzinie instalacji systemów hydraulicznych. Ale ich prostota i wiele ofert na rynku może czasem zagrać nieżyczliwego żartu. Radzimy radzić sobie w tej dziedzinie tylko z renomowanymi organizacjami, które mają duże doświadczenie w budowie komunikacji za pomocą PCV. Ponadto należy sprawdzić wszystkie dostępne oferty pod względem kosztów - cena tych samych komponentów może się różnić 1,5-2 razy.

Ale bliżej schematów i rysunków

Kontynuując temat PCW, jako pierwszy schemat oferujemy konstrukcję dokładnie tego materiału, który wyraźnie pokazuje wszystkie nowe funkcje.

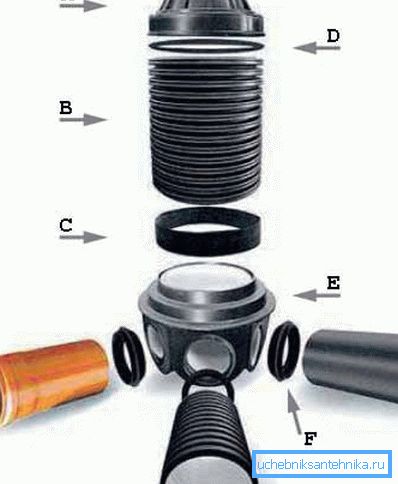

PVC dobrze

Schemat takiego odwiertu jest bardzo mobilny w zakresie jego rozwoju i ponownego wyposażenia, w zależności od zmieniających się warunków użytkowania:

• A to szyja;
• B - rura o średnicy 1-1,2 m dla studni szybowej;
• C - mankiet uszczelniający; stosując takie sposoby uszczelniania, plastik da "100 punktów przewagi" każdemu innemu materiałowi, ostatecznie łamiąc to niefortunne stwierdzenie: hydraulika - nauka stawów i złączy - zawsze były prawdziwym bólem głowy dla instalatorów;

• D - pierścień uszczelniający;
• E - taca;
• F - mankiet uszczelniający.

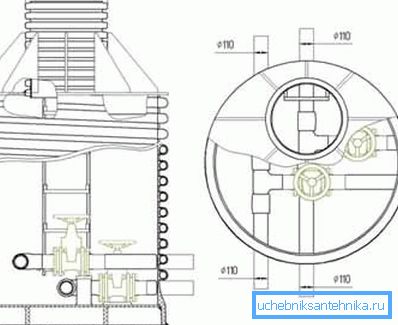

Tak więc na podstawie tego zestawu można utworzyć następujący rysunek studni kanalizacyjnej:

Zauważ tutaj:

• dodatkowe usztywniacze służą do wzmocnienia pozycji końcówki;
• system ma wewnętrzną klatkę schodową, która eliminuje kwestię obsługi górnego łuku szerokiej dolnej części;
• Stosowane są dwa systemy rurociągów - główny i pomocniczy w celu zwalczania nadmiernej presji.

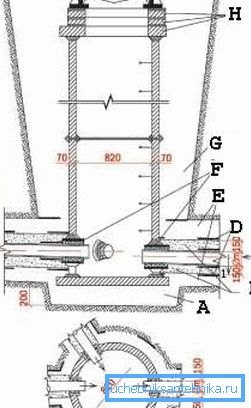

Pierwszy kompletny rysunek

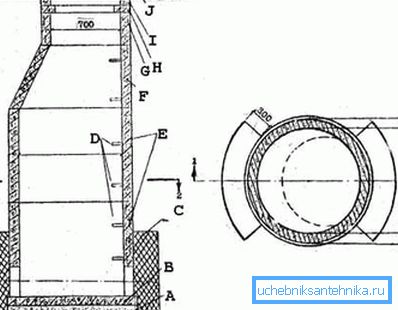

Jako pierwszą opcję oferujemy następujące, z ukrytą pokrywą:

• A - betonowa podstawa;
• B - płyta podstawowa - taka organizacja jest dobra, jeżeli odwiert jest wykorzystywany do ścieków, ujęcie wody wymaga bardziej poważnego ustawienia i użycia co najmniej okruchów kwarcu;
• C - gliniany zamek - jeśli studnia znajduje się w kraju i poza nim, zamek będzie musiał być wykonany z góry;
• D - wsporniki drabin;

• E - żelbetowe lub plastikowe pierścienie, tworzące szkielety;
• F - pierścień stożkowy;
• G - pierścień o mniejszej średnicy;
• H - pierścień nośny - oraz żelbet i tworzywo sztuczne pozwalają wybrać różne średnice do tworzenia takich konstrukcji;
• I - murze można użyć do dokładniejszego ustawienia wysokości;
• J - powierzchnia żaluzji betonowych;
• K - właz - idealne rozwiązanie, jeśli chcesz ukryć studnię na stronie.

Druga opcja

Ta opcja charakteryzuje się dokładną i rzadką metodą formowania dna studni:

• A - przygotowanie piasku;
• B - warstwy żwiru;
• C - perforowana rura drenażowa;
• D - geowłókniny, jako środek ochrony przed wilgocią;
• E - wypełnianie piaskiem rur;
• F - rury rozgałęzione;
• G - wypełnienie piaskiem wzdłuż rdzenia studni;

• H - dodatkowe pierścienie;
• I - wskazówka;
• J - właz z żeliwa.

Trzecia opcja

Trzecia opcja dotyczy już studni wbudowanych w system zaopatrzenia w wodę:

• A - dobrze;
• B - pompa zanurzeniowa;

Dobra rada! Jako pompy zatapialne zalecamy stosowanie pomp odśrodkowych. Są one o wiele bardziej skuteczne w porównaniu z wibracjami i, co jest ważne dla rozważanych konstrukcji, są bardziej ostrożne przy otaczającym projekcie studni.

• C - zawór zwrotny;
• D - elastyczny wąż;
• E - kabel elektryczny z systemem przeciwzamrożeniowym i zabezpieczającym przed wilgocią;
• F - kabel; proponowany schemat wymaga użycia tego elementu bezpieczeństwa, chociaż może istnieć kilka możliwości rozwiązania tego problemu;
• Rurociąg G - należy ułożyć poniżej poziomu zamarzania gleby;
• H - elektrokor - system zabezpieczenia elektrycznego przed zamarzaniem (szczegóły patrz schemat poniżej);
• I - elastyczne sprzężenie;
• J - obudowa ochronna, zalecana isoproflex;
• K - głębokość wykopu na schemacie 1,8 m;

• L - automatyczna jednostka kontrolno-monitorująca;
• M - sieć przy 220/50.

Kilka obwodów pomocniczych

Jeśli chodzi o takie systemy, jak studnie wodne, niemożliwe jest uniknięcie określenia niektórych bardzo ważnych węzłów:

• Po pierwsze bardzo przydatny jest system elektryczny ogrzewania rurociągów, składający się z następujących elementów:

• A - ochronna pochwa;
• B - przewód instalacyjny;

• C - izolacja cieplna;
• D - sekcja grzewcza;
• E - sam podgrzewany rurociąg.

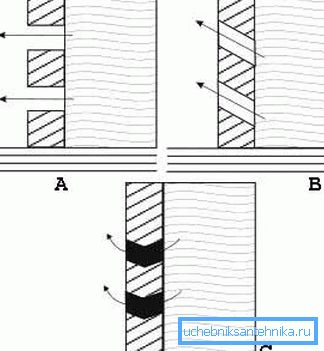

• Po drugie, w celu ochrony przed gromadzeniem się wilgoci wzdłuż ścian bocznych odwiertu, przydatne jest organizowanie wkładek z cementowych elementów filtrujących, które tworzą trzy typy:

• A - linie proste (strzałki wskazują kierunek wnikania wilgoci do wnętrza studni);

• B - skośne, zwróć uwagę na wzrost kierunku wewnętrznej wnęki szybu, co jest fundamentalnie ważne;
• C - stożkowy.

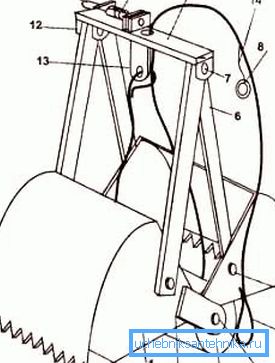

• Po trzecie, różne metody i środki mogą być użyte do oczyszczenia wewnętrznej wnęki odwiertu, w końcu zawsze jest skrobaczka, wapno i drabina, ale w przypadku robót na dużą skalę bardzo przydatne jest wiadro wykonane zgodnie z poniższym schematem;

• 1 - para wiader;
• 2 - wałek do nawijania kabla;
• 3 - rolkowy palec;
• 4 - kabel;
• 5 i 7 - śruby M8, takie jak 6 na rysunku;
• 6 - ciąg, w projekcie ich 4 części;

• 8 - pierścień do ustalania położenia łyżki;
• 9 - trawers;
• 10 - sprężyna naciskowa;
• 11 - zamek prętowy;
• 12 - oko;
• 13 - poluproshin;
• 14 - cienki kabel.

• Po czwarte, tak zwana abisyńska może być prostszą wersją studni, która raczej przypomina studnię, a ze względu na swoją "bezpretensjonalność" często jest budowana bezpośrednio w piwnicy domu. Rysunki studni abisyńskiej są bardzo proste:

• A - zawór zwrotny, bez którego żadna studnia nie może zrobić;

• B - sitko przyspawane do rury;
• C - stożek obrotowy - nie jest w stanie rozwiązać problemu z wodą na dużych głębokościach warstw wodonośnych, ale z powierzchnią wody (do 4 metrów) doskonale sobie radzi).

Wnioski

Instrukcje dotyczące tworzenia studni i rodzaju jej rysunku są silnie uzależnione od celu tej konstrukcji. Oczywiście na różne sposoby można znaleźć wiele typowych funkcji. Ale istnieją znaczne różnice, przede wszystkim w zakresie organizacji dna.

Aby nie pomylić się z możliwymi rozwiązaniami, koniecznie obejrzyj dodatkowe wideo w tym artykule, które pomoże ci usystematyzować całą wiedzę.
