Rysunek żurawia: rodzaje i cechy konstrukcyjne zaworów

W tym artykule przyjrzymy się rysunkowi dźwigu hydraulicznego, a także powiemy, co stanowi wszechobecne zawory odcinające stosowane w budowie różnych rurociągów.

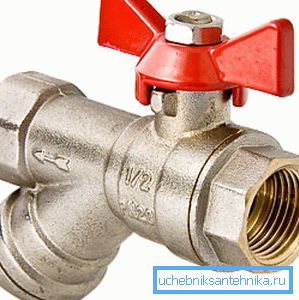

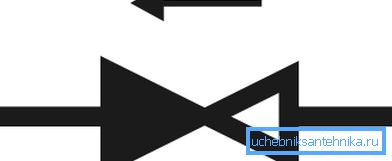

Ponadto określimy, w jaki sposób jest wykonywane oznaczenie dźwigu na rysunku, aby te symbole były zrozumiałe dla hydraulików, którzy zajmują się wyposażaniem obiektu budowlanego w sprzęt sanitarny.

Najpierw jednak porozmawiajmy o głównych rodzajach używanych dźwigów i ich cechach konstrukcyjnych.

Główne odmiany

Obecnie w przypadku wyposażenia budynków mieszkalnych w zawory odcinające stosuje się następujące modyfikacje zaworów rurociągowych:

• modyfikacje z jednym zaworem, przeznaczone do zasilania tylko zimnej lub tylko gorącej wody;
• mieszalniki z dwoma zaworami;
• Jednouchwytowe miksery kulowe;
• modyfikacje wyposażone w termostat;
• dźwigi bezstykowe.

Rozważ szczegółowo wymienione kategorie urządzeń.

Pojedyncze zawory

Konstrukcja żurawia z pojedynczym zaworem zakłada obecność jednego koła zamachowego. W związku z tym użycie urządzenia pozwala kontrolować przepływ, ale nie temperaturę.

Takie urządzenia znalazły największe zastosowanie w aranżacji wiejskich kuchni i łazienek, w których nie zapewniono możliwości dostarczania ciepłej wody. Ten rodzaj zaworów odcinających składa się z korpusu metalowego (ze stali nierdzewnej, mosiądzu, miedzi, siluminu itp.), Który otacza skrzynkę zaworową gumową uszczelką lub ceramiczną bramą.

Dziobek jest przymocowany do korpusu za pomocą gwintowanego mocowania. Istnieją jednak modele, w których korpus i wylewka stanowią jedną całość. Rdzeń mechanizmu blokującego jest wkręcony w obudowę i zamocowany w nim za pomocą gwintów rurowych i gumowych pierścieni uszczelniających.

Zgodnie z typem mechanizmu blokującego zawory jednodrogowe są podzielone na następujące modyfikacje:

• Dźwigi półobrotowe składające się z dwóch połączonych płytek ceramicznych. Podczas pracy pręt obraca się i obraca górną płytę, która przewija się względem nieruchomej płyty dolnej. Gdy płyty są wyrównane, dopływ wody zostaje zawieszony, a gdy między płytami zostanie otwarta szczelina, woda przepływa swobodnie.
• Modyfikacja typu robaka działa dzięki ruchowi obrotowemu. Jeden z końców puszki z osią kurek wyposażony jest w uszczelkę z grubej gumy. Gdy pręt się obraca, gumowa uszczelka dociśnięta jest do "siodła" i odcina dopływ wody. Odwrotnie, gdy uszczelka wzrośnie z powodu obrotu pręta w lewo, dopływ wody zostanie wznowiony.

Mieszalniki typu dwuzaworowego

Mieszalniki z dwoma osobno umieszczonymi kołami zamachowymi są urządzeniami, które umożliwiają jednoczesną regulację ciśnienia i temperatury wody zasilającej. Do urządzenia dostarczana jest zimna i ciepła woda. Dlatego taki sprzęt hydrauliczny jest najlepszą opcją zarówno dla łazienek, jak i kuchni.

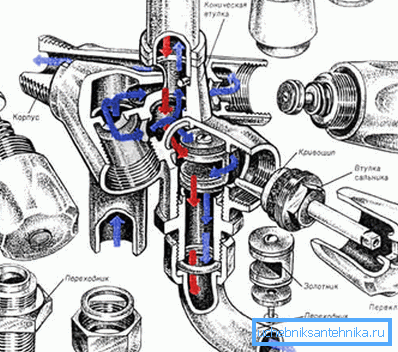

Konstrukcja miksera dwuzaworowego obejmuje następujące elementy:

• dwa oddzielne zawory, z których każdy obraca zasobnik oddzielnego wkładu;
• naboje do kontroli dostaw ciepłej i zimnej wody;
• dziobek do usuwania wody;
• aerator, umieszczony na dziobku, przeznaczony do grubego strumienia czyszczącego i do zapobiegania powstawaniu plam;
• przełącznik (sękacz) zmieniający kierunek przepływu od dzióbka do konewki.

Ważne: wybierając mieszalnik dwuzaworowy, upewnij się, że jego korpus jest wykonany ze stali nierdzewnej lub mosiądzu. Modyfikacje wykonane z metali żelaznych lub siluminu, mimo że ich cena jest niska, szybko zawodzą.

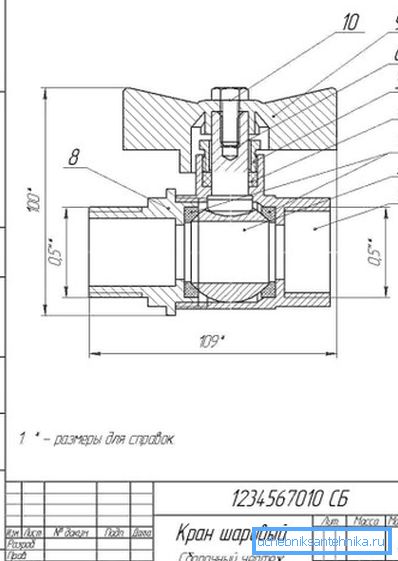

Jednouchwytowe miksery kulowe

Na rynku dostępna jest szeroka gama zaworów kulowych, ale teraz mówimy o wersji z jedną dźwignią przeznaczoną do użytku domowego.

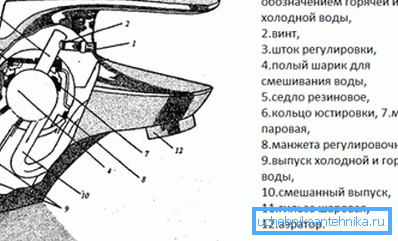

Sprzęt hydrauliczny z kulistym elementem blokującym składa się z następujących części:

• obudowa z elementami złącznymi do łączenia węży i ​​płyty montażowej;
• dźwignia do kontrolowania dopływu wody;
• wkładka kulkowa;
• uszczelki;
• oddzielna wylewka lub wylewka w połączeniu z ciałem;
• aerator.

Charakterystyczną różnicą takich mieszaczy od innych urządzeń blokujących jest obecność sferycznego wkładu w postaci wydrążonej kulki z trzema otworami.

Do działania takiego naboju używa się specjalnego gumowego gniazda. Nabój kulowy z dźwignią jest zamocowany w obudowie za pomocą mankietu i pierścienia ustalającego.

Działanie urządzenia odbywa się poprzez podniesienie dźwigni do góry. Po podniesieniu dźwigni woda jest dostarczana lub mieszana.

Ważne: Kupując mikser kulowy, upewnij się, że metal korpusu ma nie mniej niż 0,2 cm grubości. Oczywiście materiał na korpus powinien być wykonany ze stali nierdzewnej lub mosiądzu. Ponadto przed zakupem należy spróbować gładkości dźwigni, jeśli ruch jest niepewny, zakup takiego urządzenia musi zostać porzucony.

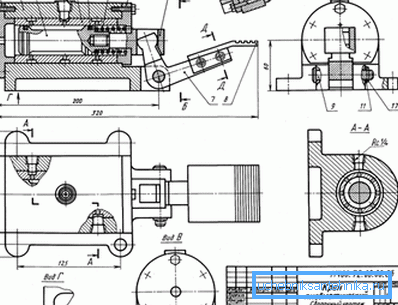

Miksery urządzeń z termostatem

Instrukcja użytkowania takiego żurawia charakteryzuje się prostotą i wygodą. Faktem jest, że wystarczy raz ustawić temperaturę wody, a potem można tylko ustawić głowicę przepływową.

Ta funkcja jest zapewniona przez obecność termostatu - specjalnego urządzenia, które reaguje na zmiany temperatury i utrzymuje te wskaźniki na jednym poziomie. Z wyjątkiem termostatu, urządzenie takich urządzeń nie różni się zbytnio od kompletu konwencjonalnych mikserów. (Zobacz także artykuł Jak zainstalować kran na zlewie: funkcje.)

Zawory termostatyczne składają się z następujących elementów:

• korpus ze stali lub mosiądzu;
• koła zamachowe lub uchwyt regulacyjny;
• wkład ceramiczny;
• dodatkowe wyposażenie do modeli prysznicowych.

Ważne: Urządzenia wyposażone w termostat, ten zaawansowany technologicznie sprzęt, a tym samym ich sprzedaż, powinny być objęte gwarancją sprzedawcy lub fabryki producenta.

Wniosek

Teraz, gdy już wiesz, jaki jest rysunek montażowy sprzętu hydraulicznego, możesz określić, z których części kran jest montowany i które części mogą być odpowiedzialne za pewne usterki. Tak więc obecność systemu wyposażenia pozwala na ręczną konserwację i naprawę.

Czy są jakieś pytania wymagające obszernych wyjaśnień? Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
