Schemat podłączenia pompy wiertniczej: kilka alternatyw

Inżynierowie elektroniczni mają słynne przysłowie: "Elektronika to nauka o kontaktach". Z dużym prawdopodobieństwem można powiedzieć, że systemy hydrauliczne również stosują się do tego stwierdzenia.

Tutaj zbyt wiele zależy od jakości połączeń i stanu rurociągów. Jednocześnie istnieje jedna istotna różnica - jeśli zamierzasz wdrożyć schemat połączenia odwiertu, musisz znać, przynajmniej w kategoriach ogólnych, zarówno zasady rozmieszczenia samej studni, jak i rodzaj i konstrukcję zastosowanej pompy.

Upewnij się, że rury wodne są również przedmiotem nauki kontaktów.

W związku z tym przeanalizujmy, które pompy są ogólnie do naszej dyspozycji zgodnie z ich projektem:

• poziomo lub pionowo - w zależności od orientacji osi obrotu wału roboczego;
• z zewnętrznymi lub wewnętrznymi wspornikami;
• z osiowym lub bocznym wlotem wody;
• jednostopniowe lub wielostopniowe - w zależności od liczby stopni dostarczania wody;
• przekrój - każdy etap ma na końcu końcówkę;
• ze złączem końcowym lub osiowym;
• z powłoką ochronną wewnątrz lub bez;
• podwodny - jego położenie poniżej poziomu wody;
• częściowo zatapialne - samo urządzenie znajduje się poniżej poziomu wody, a silnik jest wyższy;
• samozasysanie - powoduje automatyczne i niezależne napełnianie rurociągu dostawczego;
• regulowany - może samodzielnie regulować wielkość dopływu wody;
• hermetyczny - wykluczony jest kontakt wody z atmosferą.

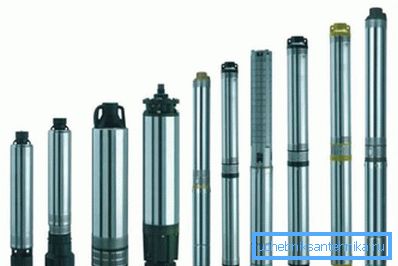

Istnieją inne cechy konstrukcyjne, ale już teraz, sądząc po przedstawionej różnorodności rozwiązań projektowych, można wyciągnąć wniosek, że rynek oferuje ogromną liczbę pomp do produkcji wody ze studni..

Ale najczęściej używane:

• pionowe - są świetne dla danego zastosowania;
• monoblok - tutaj potrzebna jest prostota, biorąc pod uwagę poziom zanieczyszczeń;
• z wewnętrznymi podporami;
• z osiowym wlotem - również zgodnie z konfiguracją obudowy;
• jednostopniowy - zgodnie z zasadami prostoty;
• ze złączem końcowym;
• używanie wewnętrznej ochrony powierzchni;
• zanurzeniowe, oraz
• zapieczętowane.

Zanurzalny

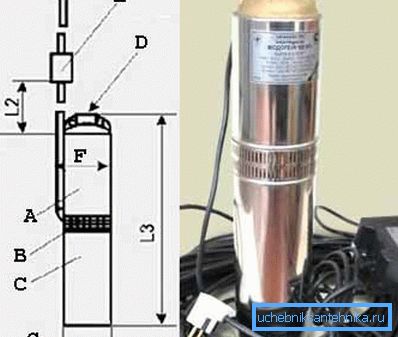

Jeden z najbardziej znanych schematów pompy zatapialnej pokazano na zdjęciu "A".

Tutaj:

• A - część pompująca;
• B - filtr;
• C - silnik elektryczny;
• D - 1 calowy gwint rurowy;
• E - pojemnik kondensatorowy;
• F - ten model ma maksymalną wewnętrzną średnicę obudowy 105 mm.

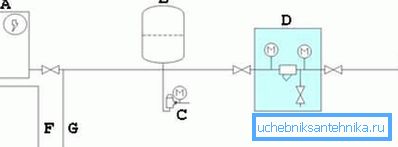

Połączenie elektryczne

Podstawowy schemat połączeń podłączenia takiej pompy to:

• A - podgrzewacz wody;
• B - zbiornik magazynowy 40-50 litrów;
• C - presostat - do ochrony przed nadmiernym ciśnieniem;

• D - filtr zgrubny;
• E - umieszczenie urządzenia w otworze;
• F - rurociąg ciepłej wody do domu;
• G - rurociąg zimnej wody do domu.

Dobra rada! Zalecamy zakup konkretnych metod połączeń od odpowiednich producentów. Różnice mogą wynikać z parametrów połączenia sieciowego i konieczności zainstalowania dodatkowych bezpieczników.

Pełne schematy połączeń

Istnieje kilka systemów połączeń. Przedstawiamy niektóre z nich, najbardziej typowe.

Połączenie za pomocą komory kesonowej

Jeśli zdecydujesz się na wykonanie komory kesonowej, przejdź do tego na ostatnim etapie wyposażenia studni.

W tym samym czasie pełne połączenie będzie wyglądać tak:

• A - komora kesonowa;
• B - stały poziom wody;
• C - kabel bezpieczeństwa;
• D - pompa;
• E - czujniki suchobiegu - zwracają uwagę na te bardzo przydatne elementy pomocnicze systemu, nie są często instalowane, ale czasami są niezbędne przy analizie postępu pracy;
• F - osłona;
• G - kabel sterujący;

• H - panel sterowania;
• I - presostat - kolejny ważny element kontrolujący system;
• J - związek na pięciu wejściach;
• K - głowica rury - zalecamy zwracanie szczególnej uwagi na staranny układ i stan głowicy;
• L - zawór spustowy wody, jako element systemu ochronnego;
• M - hydroakumulator;
• N - manometr - konieczna jest ciągła znajomość ciśnienia w systemie;
• P - filtr otworowy - cecha tego schematu - filtr znajduje się już na wylocie z systemu;
• Q - zawór zwrotny.

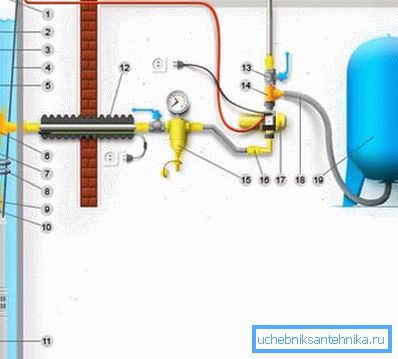

Połączenie z naciskiem na hydroakumulator

Należy pamiętać, że na poniższym rysunku filtr jest zainstalowany w środku i stosuje zabezpieczenie przed zamarzaniem wody:

• 1 - odwiert;
• 2 - kabel elektryczny;
• 3 - ocynkowana rura - ochrona przed korozją jest bardzo ważna dla tego rodzaju urządzeń;
• 4 - kabel bezpieczeństwa;
• 5 - hermetyczna skrzynka kablowa;
• 6 - adapter;
• 7 - rura;
• 8 - opaski kablowe;
• 9 - zawór zwrotny;

• 10 - sutek;
• 11 - pompa odwiertu;
• 12 - ochrona przed zamarzaniem;
• 13 - zawór odcinający;
• 14 - trójnik;
• 15 - główny filtr;
• 16 - adapter;
• 17 - elektroniczna jednostka automatyki;
• 18 - okablowanie;
• 19 - hydroakumulator.

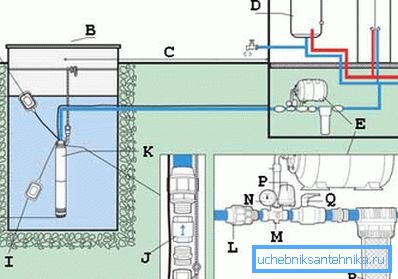

Ogranicz uwagę do wyposażenia

Inna opcja pokazuje najbardziej ostrożny stosunek do całego układu łącznego, przypominając, że rurociągi są także nauką kontaktów.

Zwróć uwagę na czujnik działający i "suchy":

• A - położenie czujnika w położeniu roboczym pompy, gdy w kanale jest wystarczająca ilość wody;
• B - głowica;
• C jest poziomą górną warstwą gleby;
• D - podgrzewacz wody;
• E - hydroakumulator;
• F - całkowita głębokość;
• G - dynamiczny, stale zmieniający się poziom;
• H to minimalna odległość od krawędzi urządzenia do dna studni;

• I - położenie czujnika, gdy występuje zatrzymanie awaryjne z powodu braku wody, tryb "suchy";
• J - położenie zaworu zwrotnego, zwróć uwagę na system okuć;
• K - pompa zanurzeniowa z pływakiem;
• L - sprzężenie;
• M - dopasowanie dla 5 wyjść;
• N - manometr;
• P - przełącznik ciśnienia;
• Q - zawór kulowy;
• R - filtr wstępny.

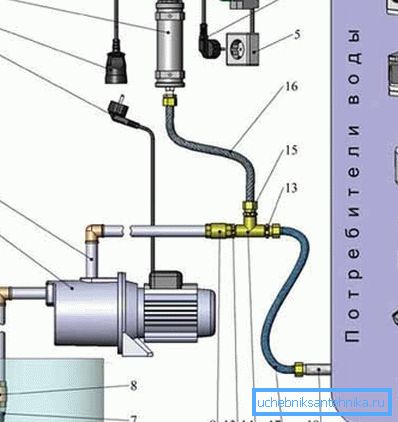

Połączenie pompy powierzchniowej

Przedstawiamy i podłączamy pompę powierzchniową:

• 1 - układ sterowania;
• 2 - przewód zasilający i wtyczka;
• 3 - przewód zasilający i gniazdo;
• 4 - automatyczny przełącznik - element obowiązkowy do ochrony przed przeciążeniami i zachowania systemu w stanie roboczym;
• 5 - gniazdo zasilania, proponowany schemat działa ze standardowej sieci 220 V i 50 Hz;
• 6 - dobrze;
• 7 - filtr wejściowy;
• 8 - zawór zwrotny;

• 9 - rura ssąca;
• 10 - pompa powierzchniowa;
• 11 - przewód zasilający i wtyczka do pompy;
• 12 - rura wtryskowa;
• 13 - sutek;
• 14 - trójnik;
• 15 - złączka przejściowa;
• 16 - elastyczny eyeliner;
• 17 - eyeliner;
• 18 - rurociąg dla konsumentów.

Dobra rada! Wybierając pompę, radzimy kierować się następującymi kryteriami: jej przeznaczeniem, wydajnością i wymaganą wysokością wznoszenia wody, rodzajem węża ssącego, jeżeli jest to pompa powierzchniowa - kształt i średnica wewnętrznego przekroju poprzecznego może zmniejszyć wydajność pompy, w jakich warunkach operacja będzie miała miejsce wewnątrz lub na zewnątrz powietrze.

Wnioski

Istnieje wiele możliwości podłączenia pomp do zasilania wody ze studni. Bez doświadczenia tworzenie tych systemów własnymi rękami, nawet jeśli istnieją instrukcje, będzie bardzo trudne. Bierzemy pod uwagę, że cena możliwych błędów jest zbyt wysoka.

Zaoferuj całą pracę profesjonalistów. Nie wyklucza to jednak konieczności szczegółowego poznania wszystkich niuansów zachodzących procesów, dlatego należy obejrzeć wideo w tym artykule więcej niż jeden raz.
