Schemat zaopatrzenia w wodę: kilka opcji dla wszystkich

Wydaje się, że bardzo poważnym przedsięwzięciem jest kopanie studni i zapewnienie jej normalnego funkcjonowania. Trzeba dużo pracy. Ale to właśnie będą "kwiaty". "Jagody" to prawdziwa praca, zacznie się dopiero później, kiedy zaczniesz wdrażać swój plan zaopatrzenia w wodę, tutaj potrzebujesz prawdziwych umiejętności i pewnych kosztów.

Główne punkty

Co więcej, jeżeli takich prac nie przewidziano z góry, jest to skazane na poważne trudności we wdrażaniu:

• po pierwsze, cały system zaopatrzenia w wodę będzie musiał zostać przemyślany z wyprzedzeniem, nawet na etapie projektowania domu;
• po drugie, Konieczne jest powiązanie tego schematu z już określonym miejscem kopania studni;
• po trzecie, podczas tworzenia studni konieczne jest dostarczenie kranu w ścianie studni, która następnie trafi do domu; należy pamiętać, że usunięcie i sama uszczelka muszą koniecznie znajdować się poniżej poziomu zamarzania gleby w zimnych porach roku, co jest kolejnym małym badaniem.

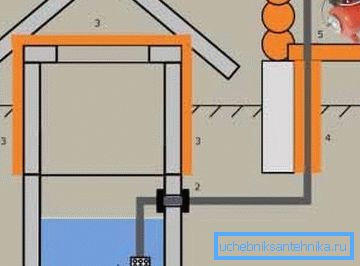

Jeśli wszystkie te niuanse zostały starannie przemyślane i wdrożone, realizacja projektu będzie znacznie prostsza, a w prostej wersji będzie wyglądać tak, jak pokazano na rysunku "A":

• 1 - w studzience znajduje się filtr z zaworem zwrotnym, wbudowany lub zewnętrzny;
• 2 - systemy do uszczelniania wyjścia rurociągu z odwiertu; radzimy zwrócić uwagę na doskonałą jakość uszczelnienia tego produktu;
• 3 - izolacja górnej części odwiertu; może nie być obowiązkową, ale wysoce zalecaną częścią całej struktury;
• 4 - izolacja całej zewnętrznej części rury; jest to bardzo ważne iw żadnym wypadku nie radzę go zaniedbywać;
• 5 - sprzęt pompujący już w budynku; Uwaga: jest to cecha tego schematu, często pompa jest instalowana w samej studni, co wyraźnie pokazują poniższe diagramy.

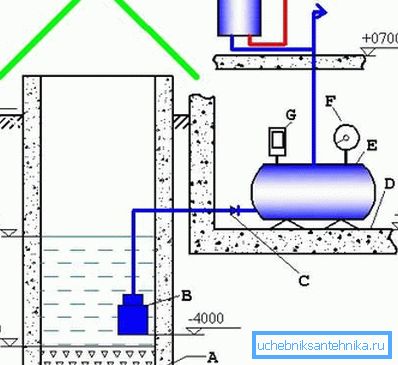

Schemat jest bardziej skomplikowany z bardzo ważnym dodatkiem

Bezpośrednie pompowanie wody bezpośrednio do domowego systemu zaopatrzenia w wodę nie jest zalecane, konieczne jest zainstalowanie kolektora wody w postaci 40-60 litrowego zbiornika, który, między innymi, zapewni zasilanie domu w przypadku nieprzewidzianych sytuacji.

Taki schemat ze zbiornikiem może mieć następujące elementy:

• A - warstwa żwiru, a co najważniejsze - krzem, który jest doskonałym dodatkowym filtrem naturalnym;
• B - pompa zanurzeniowa; tutaj pompa znajduje się bezpośrednio w studni, w przeciwieństwie do poprzedniego programu;
• C - zawór zwrotny; ale ten element pochodzi od studni;
• D - cały system zbudowany jest na trzech poziomach: studnia - piwnica domu - sam pokój; tutaj "D" to podłoga piwnicy;

• E - zbiornik na wodę;
• F - manometr - niezbędny element kontroli ciśnienia;
• G - presostat - i jest to już konieczne do awaryjnego zakończenia systemu zasilania w przypadku maksymalnej straty lub silnego wzrostu ciśnienia;
• H - podgrzewacz wody, jako element systemu już u konsumenta.

Dobra rada! Podczas projektowania systemu należy wziąć pod uwagę użyteczną cechę przedstawionego schematu ze zbiornikiem - tutaj znajdują się poziomy rozmieszczenia wszystkich elementów. Oczywiste jest więc, że głębokość studni wynosi 6 metrów, warstwa żwiru na dnie wynosi 50 cm, do wody z góry 3 metry, a podłoga piwnicy na głębokości 2,5 metra.

Zwracamy szczególną uwagę - pompa znajduje się w odległości 1,5 m od żwiru - to dość dużo, dla prawidłowego funkcjonowania pompy zalecamy zainstalować ją na wysokości 70-80 cm od dołu.

Zaawansowane układy na każdą okazję

Po pierwsze, zastanów się nad schematem, w którym bardzo wybiórcze podejście do czystości dostarczanej wody jest zawsze mile widziane. Niemniej jednak ma jedną wadę, która może wydawać się znacząca.

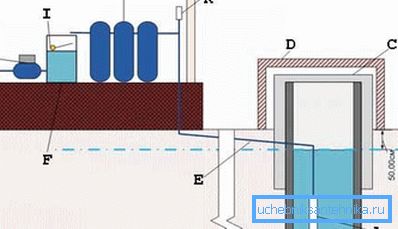

Trójstopniowy układ czyszczenia

Przedstawiamy kolejną opcję dostawy wody, składającą się z:

• A - pompa zanurzeniowa;
• B - tutaj jest poziom wód gruntowych;
• C - izolacja studni; często używane płyty piankowe 10 cali;
• D - studnia szybu dla ochrony przed gruzami i deszczem;
• E - hydraulika z przewodem grzewczym 100 W; bardzo ważna, ale także kosztowna część programu, biorąc pod uwagę koszt energii elektrycznej za ciągłe ogrzewanie od października do kwietnia;

• F - zbiornik na wodę;
• G - kolejna, już silniejsza pompa w postaci pełnowartościowej przepompowni;
• H - dotknij do konsumenta;
• I - mechanizm pływający do sterowania pracą pompy głębinowej; należy pamiętać, że praca pompy jest monitorowana nie przez ciśnienie w układzie, ale przez poziom wody w zbiorniku; gdy poziom w zbiorniku osiągnie wartość graniczną, pompa w studni przestaje działać;
• J - system oczyszczania wody; Rzeczywiście, tylko systemy wieloetapowe dają rzeczywisty efekt oczyszczania wody, a każdy etap jest odpowiedzialny za jego zadanie doprowadzenia wody do porządku;
• K - zawór zwrotny.

Przypomnijmy następujące wady przedstawionego schematu:

• można wywiercić studnię w miejscu studni, aby zapewnić wodę dla swojej witryny;

• ale dobra i opłacalna studnia - woda jest dostępna dla ciebie stale i własnymi rękami; możesz dostarczać wodę do domu albo przez rurociąg, albo biorąc go z góry, co nazywa się "w starym stylu" - wiadro; ta możliwość jest bardzo przydatna do odejścia;
• na przedstawionym schemacie ta możliwość jest wykluczona ze względu na całkowite zablokowanie wylotu od góry przez grzałkę; Należy to uznać za niewielką wadę programu.

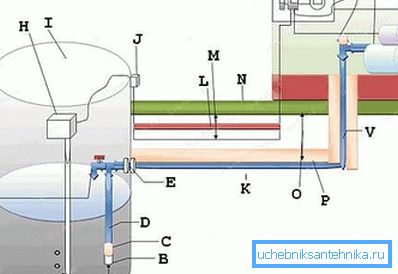

Skupiamy się na ochronie

Bardzo ważne jest zabezpieczenie wszystkich elementów systemu zaopatrzenia w wodę przed zamarznięciem, jeśli chodzi o zasilanie odwiertu.

Poniższy schemat może służyć za przykład w tym względzie:

• A - ta odległość od filtra nie powinna być mniejsza niż 50 cm;
• B - filtr siatkowy;
• C - zawór zwrotny;
• D - rurociąg;
• E - starannie uszczelnione wyjście ze studni;
• F - trójnik i zawór spustowy wody, jako element mechanizmu ochronnego;

Dobra rada! Bezpieczne odprowadzanie wody z systemu jest bardzo ważne, ale często wykonywane jest na górze, na ziemi w pobliżu studni. Jeśli wybierzesz tę opcję, zalecamy, aby wycofać się jak najdalej od studni, z najlepiej wyposażonym ochronnym blokiem z gliny wokół studni.

• G - płyty izolacyjne; być może ocieplenie w tym miejscu jest nadmierną miarą ochrony;
• H - sprężarka z funkcją napowietrzania; element ochrony przenikał do systemu nawet tutaj - napowietrzanie wody, nasycenie tlenem, jedną z najskuteczniejszych metod oczyszczania jej przez utlenianie zanieczyszczeń, przede wszystkim - metali; utlenianie zbiera się na dnie w postaci osadu, który musi zostać zebrany
• Ja - dobrze;

• J - gniazdo elektronicznego systemu sterowania - zadania wymagają;
• K - ocieplony rurociąg;
• L - ochrona kabla elektrycznego;
• M - kabel układany jest na głębokości 50-70 cm;
• O to głębokość zamarzania gleby; zanotuj wady schematu - rura powinna być położona 20-30 cm poniżej poziomu zamarzania;
• P - izolacja; jak pokazuje praktyka, dlatego zorganizowana izolacja cieplna nie daje pożądanego efektu, lepiej jest bezpośrednio ogrzać rurę;
• Q - automatyczny system wyłączania dla 6-10 amperów;
• R jest elementem systemu wyłączania już przy 25 A;
• S - przewód grzejny;
• T - przepompownia;
• V - rura; zalecana średnica - 32 mm;
• U - uziemienie, którego nigdy nie wolno zapomnieć.

Rozwiązywanie problemu z umieszczeniem pompy głębinowej

Prawidłowe umieszczenie w studni głębinowej pompy pomoże zapewnić właściwe ciśnienie wody zasilającej i jej jakość. Mówiąc o prawidłowym umieszczeniu mamy na myśli odległość pompy od dna studni - powinna wynosić co najmniej 50 cm, a najlepiej 60-70.

Jeśli pompa zostanie umieszczona niżej, będzie ona podnosić osady z dna, które wpłyną do rurociągu, a tym samym pogorszą jakość wody.

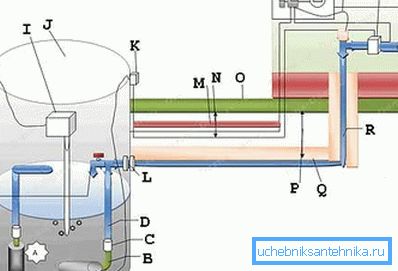

Poniższy schemat przedstawia dwie możliwości umieszczenia pompy głębinowej:

• I - pionowe umieszczenie, gdy poziom wody w studni i wymiary samej pompy pozwalają na to, najbardziej preferowane umieszczenie;
• B - poziome umieszczenie; jest to stosowane tylko wtedy, gdy w studni brakuje wody, a odległość do dna 15 cm określona przez twórców musi być uznana za niedopuszczalną, ale często nic nie można z tym zrobić; Tylko jedna konkluzja - najprawdopodobniej pierwotna napływająca woda zostanie zmącona i będziesz musiał zainstalować dodatkowe filtry.

Elementami składowymi systemu są:

• A - to jest problematyczna odległość 15 cm;
• B - w tej sytuacji konieczne jest użycie elastycznego węża o przekroju 1 cala;
• C - zawór zwrotny;
• D - 32 mm orurowanie;
• E - odległość wynosi już 50 cm, co jest normalne;
• F - trójnik i zawór spustowy bezpieczeństwa;
• G - izolacja;
• H - gniazdko elektryczne - zawsze przy użyciu prądu na otwartym powietrzu powoduje problemy z ochroną przed wpływem środowiska;

• I - sprężarka z funkcją napowietrzania;
• J - dobrze;
• K - gniazdo;
• L - wyjście z odwiertu, jakość połączeń nie powinna powodować żadnych reklamacji;
• M - ochrona kabla;
• O - sam kabel, który zaleca się układać na głębokości 50-70 cm, ale dopasować ten poziom do głębokości zamarzania gleby;
• P to głębokość przenikania mrozu;
• Q - izolacja;
• R - 32 mm orurowanie;
• S - uziemienie;
• T - korek automatyczny dla 3-6 A;
• V - wtyczka 25 A;
• U - kabel grzejny;
• W - presostat.

Nie zapomnij o domu

Nie zapominaj, w końcu, dla którego rozpoczęto całe zamieszanie - ze względu na zaopatrzenie w wodę w domu.

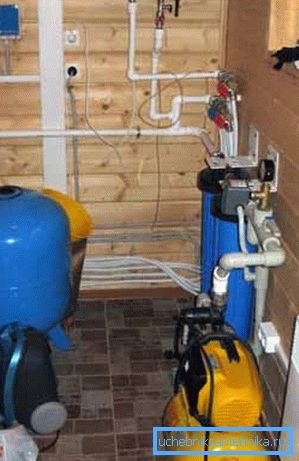

Poniżej znajduje się diagram pokazujący niuanse połączenia z tak zwanej strony konsumenta:

• 1 - zawór spustowy, który należy umieścić pod filtrem i stacją pomp, koszt błędu jest prosty - w ogóle niskie lub nie ma ciśnienia wody;
• 2 - potrójne wyjście z filtra zgrubnego;
• 3 - filtr zgrubny;
• 4 - rura ze stali nierdzewnej o grubości 1 cala i długości 15-20 cm;
• 5 - hydroakumulator;
• 6 - silnik i pompa z reduktorem;
• 7 - presostat z manometrem;
• 8 - żuraw obrócił się do góry;
• 9 - lejek włożony do zaworu - musi znajdować się powyżej punktu wyjścia pompy;
• 10 - dotknij, aby zablokować linię z grzejnika;

• 11 - filtr dokładny z manometrem i zaworem spustowym;
• 12 - zawór spustowy; Zwróć uwagę na tę funkcję obwodu - użycie bezpieczników w sytuacjach awaryjnych - zawory spustowe są bardzo przydatne i ważne;
• 13 - zawór bezpieczeństwa;
• 14 - zawór spustowy, jego cel - uwolnienie układu przed nadejściem chłodu;
• 15 - węże ssące;
• 16 - wycofanie ze stali nierdzewnej poniżej poziomu zamarzania gleby;
• 17 - zawór odpowietrzający;
• 18 - mieszacz ciepłej i zimnej wody;
• 19 - zawór zwrotny;
• 20 - 50 litrowy kocioł;
• 21 - odprowadzanie wody z systemu.

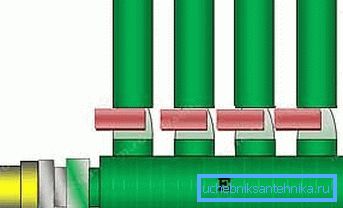

Kolektor zimnej wody

Każdy system zaopatrzenia w wodę - masa złącz i kolektorów. Poniżej znajduje się przykład kolektora do dystrybucji zimnej wody dostarczanej ze studni.

Kolektor ciepłej wody może wyglądać tak samo:

• A - do zlewu;
• B - do baterii natryskowej;
• C - do toalety i pralki;

• D - do kuchni;
• E - rura kolektora 32 mm (i 25);
• F - linia z filtra;
• G - dalej do grzejnika.

Kolektor jest prezentowany w 4 punktach sprzedaży, chociaż oczywiście można zwiększyć ich liczbę według własnego uznania, nie zapominając jedynie o odpowiednim wzroście ciśnienia zasilania.

Wnioski

Tak, życie zaczyna się dopiero, gdy zakończysz pracę nad studnią. Teraz muszę udowodnić mojej rodzinie, że nie muszą biegać po wodzie przez cały czas na ulicy. Aby to zrobić, a my przenosimy od studni pełnoprawny system zaopatrzenia w wodę, który wymaga wielkiej staranności i pracy.

Zapoznaj się z dodatkowym filmem w tym artykule, który pomoże ci wybrać odpowiedni schemat, biorąc pod uwagę twoje preferencje i warunki pracy.
