Sharovy crane 1 1 4 cali: urządzenie, zalety, funkcje do

06-03-2018
Zaopatrzenie w wodę

Nowoczesne zawory kulowe pewnie zdobyły dużą część rynku dzięki konkurencyjnym rozwiązaniom i nadal zyskują popularność. Jakie są one dobre na tle alternatyw? Jak wygląda typowy zawór kulowy 1: 4 - 1 1: 4 cala? Czy wybór i instalacja tych żurawi ma jakąkolwiek subtelność? Spróbujmy odpowiedzieć na te pytania.

Nasz bohater.

Jak to działa

Odległy przodek zaworu kulowego (zaworu korkowego) był obrotowym, całkowicie metalowym zaworem ze szczeliną, przymocowanym ruchomym w metalowej obudowie. Szczelność żaluzji (przy okazji, daleko od absolutnej) zapewniono poprzez przymocowanie korka do korpusu; funkcja pręta uszczelniającego wykonywała z reguły dławnicę.

Oryginalny projekt miał szereg poważnych wad.

  • Siła potrzebna do obrócenia pręta była dość znacząca: współczynnik tarcia metalu na metalu jest dość duży.

Co ciekawe, korkowe krany o dużych rozmiarach są wyposażone w system smarowania, częściowo rozwiązujący ten problem.

  • Dławik wymagał okresowego pakowania; co ciekawe - wyprodukowano go nawet z prostym zaworem.
  • Korkowe krany miały dość wysoki opór hydrauliczny: szczelina w rurce, wąska w porównaniu do wewnętrznej średnicy podłączanej rury, stworzyła poważną przeszkodę dla przepływu czynnika roboczego.
Żurawie korkowe o dużych rozmiarach.

Zawór kulowy to głęboka modernizacja konstrukcji dźwigu korkowego.

  1. Przesłona stała się sferyczna i uzyskała idealnie gładką powierzchnię z najwyższą jakością obróbki.
  2. Otwór w nim się zwiększył: teraz jego rozmiar jest równy lub bliski wewnętrznej średnicy rury przymocowanej do zaworu.
  3. Uszczelnienie żaluzji zapewnia nie szlifowanie na metalowych powierzchniach, ale pierścieniowe siodła wykonane z polimerów o niskim współczynniku tarcia - teflon lub teflon.
  4. Pręt jest uszczelniony pierścieniem z tego samego polimeru lub parą pierścieni z żaroodpornej gumy. Opracowanie uszczelnienia zaprojektowanego dla co najmniej 500 do 1000 cykli operacyjnych zaworu jest kompensowane przez dokręcenie go za pomocą nakrętki uszczelniającej.

Jedynym parametrem, który ucierpiał podczas modernizacji zaworu, jest jego temperatura robocza, która jest obecnie ograniczona granicą wytrzymałości termicznej uszczelek polimerowych (150 - 250С). Jest to częściowo spowodowane tym, że zawory z korkiem, mimo oczywistego starzenia się, są wciąż wytwarzane i stosowane na rurociągach transportujących media o wysokiej temperaturze lub agresywne.

Zawór kulowy urządzenia.

Korzyści

Co przyciąga potencjalny zawór kulowy kupującego - 1: 4 cale, 1: 2, 1 1: 4 i inne rozmiary - na tle tradycyjnych zaworów korkowych i śrubowych?

  • Niski opór hydrauliczny. Jest on w przybliżeniu równy oporowi rury o odpowiedniej długości.
  • Zwartość. Wszystkie rozmiary zaworów kulowych 1 1: 4 cale są znacznie mniejsze niż w przypadku podobnego zaworu śrubowego. Różni się on od żurawia korkowego co najmniej mniejszą wysokością instalacji.
  • Hermetyczna żaluzja. Bezwzględna większość zaworów kulowych jest klasyfikowana jako klasa A zgodnie z GOST 9544-2005, co oznacza, że ​​nie ma wycieków w stanie zamkniętym.

To ciekawe: zawór, w przeciwieństwie do zaworów dławiących, ma tylko dwie pozycje robocze - otwarte i zamknięte. Jednak zawór kulowy może być nadal używany do regulacji głowicy bez jakiegokolwiek uszkodzenia jej zasobów.

  • Brak akumulacji śmieci pod gniazdem zaworu, charakterystyka zaworów śrubowych.
  • Arbitralny kierunek przepływu wody. Zawory śrubowe można umieszczać tylko w taki sposób, że woda wciska zawór od dołu - w przeciwnym razie, jeśli spróbujesz otworzyć zawór, zawór może oderwać się.
Strzałka na ciele wskazuje jedyny możliwy kierunek przepływu.
  • Minimalny wysiłek podczas otwierania, rozróżnianie zaworów kulowych od korka.
  • Wreszcie najważniejsze: wszystkie zawory kulowe są wyjątkowo odporne na uszkodzenia i praktycznie nie wymagają konserwacji.. Maksymalnie, po kilku latach aktywnego użytkowania, może być konieczne dokręcenie uszczelki wokół trzonu.

Cena zaworu kulowego, jeśli różni się od konkurencyjnych produktów tej samej wielkości, jest bardzo nieznaczna.

Jak widać, popularność tego rozwiązania jest całkiem zrozumiała.

Praktyczne porady

Dajemy czytelnikowi kilka wskazówek, które mogą mu się przydać na różnych etapach komunikacji z typem zaworów, którymi jesteśmy zainteresowani.

Wybór

Na korpusie zaworu znajduje się zwykle logo producenta, wskazanie rozmiaru podłączanego gwintu (DN na produktach importowanych i pilotach zdalnego sterowania na miejscu) oraz ciśnienia roboczego (odpowiednio PN i RU).

Ciśnienie robocze w rurociągach doprowadzających zimną i gorącą wodę w trybie normalnym nie przekracza 6-8 kgf / cm2; w związku z tym zawory o deklarowanym ciśnieniu roboczym 16 i wyższych atmosferach (RU16, RU25, RU40) są doskonałe dla wszelkich urządzeń sanitarnych.

Nominalną wielkość można określić zarówno w milimetrach (DU15), jak iw calach (DN 1/2 lub tylko 1/2). Aby uprościć życie czytelnikowi, przedstawiamy tabelę rozmiarów.

Cale Milimetry
1/2 15
3/4 20
1 25
1 1/4 30
1 1/2 40
2 50

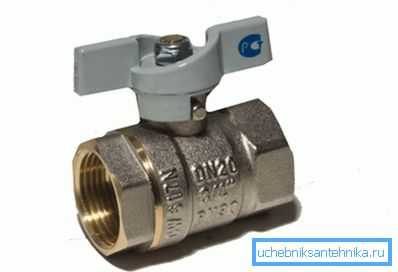

Produkt na zdjęciu jest kompatybilny z gwintami rurowymi 3/4 cala i jest przeznaczony do ciśnienia 30 atmosfer.

Przy wyborze należy zwrócić szczególną uwagę na dwie rzeczy:

  • Udar uchwytu. Powinien obracać się z umiarkowanym wysiłkiem, a nie zacinać się na pośrednich pozycjach.
  • Materiał ciała. Siluminous rzemiosła od You-Know-What-Country nie zawsze są w stanie przetrwać przynajmniej instalację; nasz wybór to uczciwy mosiądz. Najprostsza instrukcja pomoże ci popełnić błąd: warto kupić żółte bramy, a nie srebrne, bo wszystko może być ukryte pod chromem.

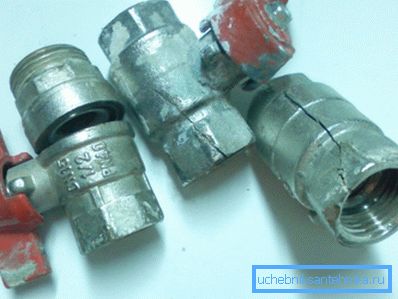

Silumin nie jest najlepszym wyborem.

Zgromadzenie

Kiedy instalujesz zawór własnymi rękami trochę.

  1. Unikaj nadmiernego wysiłku.
  2. Użyj klucza płaskiego lub klucza nastawnego. Gaz łatwo zmiażdżyć lub zdeformować.
  3. Podczas owijania wysięgnika lub dyszy w zainstalowanym zaworze przytrzymaj korpus zaworu.

Usługa

Jak już wspomniano, chodzi głównie o uszczelnienie uszczelki. Po rozwinięciu pierścień zmienia się w taki sam sposób.Jako tymczasowe rozwiązanie, pod nakrętką dławika można nawinąć kilka zwojów taśmy FUM. (Zobacz także artykuł Hermetyczne dla rur: funkcje.)

Taśma FUM może tymczasowo zastąpić uszczelnienie trzonka personelu.

Wniosek

Mamy nadzieję, że nasz materiał pomoże czytelnikowi w doborze i korzystaniu z urządzeń sanitarnych. W wideo w tym artykule, jak zwykle, można znaleźć dodatkowe informacje tematyczne. Sukcesy!
