Sieci wodne: odmiany, elementy i problemy konstrukcyjne

Woda jest transportowana do odbiorców za pomocą rur wodociągowych i sieci wodociągowych. Konstrukcje te muszą spełniać wymogi wydajności i niezawodności. Osiąga się to dzięki właściwemu wyborowi w projekcie trasy rurociągu i układu sieci, materiału i przekroju rur, a także ich trybów pracy.

Wybierając, przypisując i wykorzystując miejsca dla przewodów wodnych, konieczne jest przestrzeganie przepisów dotyczących gruntów i niektórych dokumentów regulacyjnych.

Odmiany sieci wodociągowych

Wszystkie systemy zaopatrzenia w wodę są podzielone na sieci zewnętrzne i wewnętrzne.

Zewnętrzna część systemów

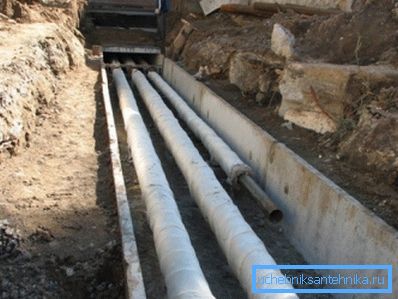

Rozciągnij wodę w 1, 2 i więcej "nitkach". Najlepszym rozwiązaniem jest zainstalowanie ich na dość podwyższonym obszarze, o minimalnej liczbie konstrukcji, w obszarach dogodnych do konserwacji i napraw.

W celu zapewnienia planowanego poziomu zaopatrzenia w wodę dla konsumentów, pomiędzy równoległymi kanałami wyposażono przełącznik. Wzdłuż całej długości trasy i na miejscu serwisowanych obiektów można umieścić zbiorniki magazynowe.

Klasyfikacja sieci wodociągowych dzieli je według metody transportu wody na ciśnienie i bez ciśnienia.

1. Płyn przepompowywany jest przez sieci ciśnieniowe za pomocą pomp lub poprzez różnice ciśnień. Powstaje on między oznaczeniem piezometrycznym poziomu wody u źródła a obliczonym znacznikiem piezometrycznym w punkcie poboru. Pierwsze przewody to wtrysk, drugie - ciśnienie grawitacyjne (ciśnienie grawitacyjne).
2. W liniach wodnych bez ciśnienia (grawitacja-grawitacja) ich wewnętrzna przestrzeń (sekcja) nie jest w pełni wykorzystana. Zakres ich zastosowania nie jest tak szeroki w porównaniu z ich zastosowaniem.

Zwróć uwagę! Wykonalność układania rur swobodnych zależy od niektórych punktów. Na przykład różnica poziomów znaczników początku i końca dostarczania płynu, zwolnienia obszaru, odległości między węzłami zasilania i gromadzenia.

Zastosowanie rur bezciśnieniowych zmniejsza koszt rur wodnych. Ale koszt trasy może wzrosnąć ze względu na zwiększenie jej długości ze względu na konieczność zapewnienia wymaganych stoków.

Konfiguracja systemu może zależeć od takich czynników:

• kształt powierzchni i układ obiektu;
• obecność sztucznych i naturalnych przeszkód;
• ulga regionu;
• lokalizacja głównych konsumentów zasobu;
• lokalizacje źródeł wody itp.

Z tego powodu konfiguracja sieci może być rozgałęziona, pierścieniowa lub mieszana. Odpowiedniki pierścieniowe są najdroższe, ale mają najwyższą niezawodność.

Instrukcja zauważa, że ​​nici systemu dostarczającego główną objętość wody to pnia. Nie będąc związanym z wyglądem sieci, autostradę należy zawsze układać w oparciu o kierunek głównych strumieni wody. Powinny one obejmować całą miejscowość.

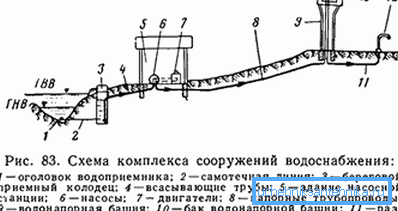

Czym są sieci zewnętrzne

Głównymi elementami sieci ciśnieniowych mogą być:

• zbiornik akumulacyjny;
• stacja pomp;
• rurociąg ciśnieniowy (linia wodna);
• budowa wody (wieża);
• linie ciśnienia hydrostatycznego i hydrodynamicznego;
• ciśnieniowy zbiornik podziemny;
• kamera do przełączania.

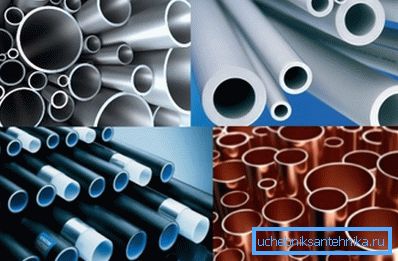

Materiał rury do przewodów jest wybierany podczas projektowania systemów i zależy od warunków ich zastosowania. Może to być stal, plastik, żelbet, cement azbestowy.

Najczęściej używane średnice rur stalowych prezentowane są w dolnej tabeli.

Wewnętrzne zaopatrzenie w wodę

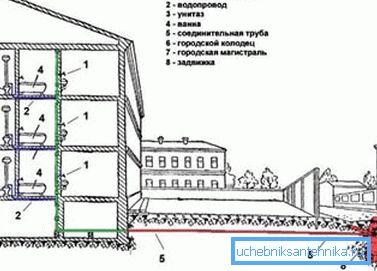

Wewnętrzny system zaopatrzenia w wodę budynków i obiektów nazywany jest agregatem urządzeń, komponentów i urządzeń, które zapewniają odbiór zasobów z sieci zewnętrznej i ich dostarczanie pod ciśnieniem do dystrybutorów wody.

Urządzenie sieci wodociągowej w budynkach wygląda następująco:

• jedno lub więcej wejść;
• jeden lub więcej wskaźników;
• rurociąg dystrybucyjny i dostawczy;
• zawory odcinające i sterujące.
• czasami system obejmuje pompy do zwiększania ciśnienia i filtry do zmiękczania, odbarwiania, odbarwiania itp. woda.

Wewnętrzny system zaopatrzenia w wodę może być podłączony własnymi rękami do miejskiej sieci zasilającej osady lub zasilany z autonomicznego źródła wody (powierzchniowej lub podziemnej).

Zgodnie z ich przeznaczeniem, systemy zaopatrzenia w wodę obiektów i budynków są podzielone na systemy przemysłowe, do picia i gaśnicze.

1. Sieci produkcyjne dostarczają wodę o różnej jakości do potrzeb technicznych konsumentów (chłodzenie urządzeń, wytwarzanie produktów, na przykład betonu, produktów spożywczych itp.).
2. Środki gaśnicze służą do gaszenia pożarów i zapobiegania ich rozprzestrzenianiu się.
3. Sieci do picia w domu zostały zaprojektowane w celu dostarczania wody pitnej. Ponadto zasób służy do gotowania i higieny.

Zgodnie z metodą wykorzystania zasobu, system zapewnia dopływ strumienia bezpośredniego, wstecznego lub powtarzalnego. W sieciach krajowych pierwsza odmiana jest powszechna, a te dwa ostatnie są coraz bardziej poszukiwane w produkcji.

Problemy z projektowaniem

Podstawowym zadaniem projektowania jest wyznaczanie sieci wodociągowej, która polega na rysowaniu rurociągów na planie.

Zwróć uwagę! Przeprowadza się go na podstawie warunków stworzenia wystarczająco niezawodnego systemu. Jednocześnie koszt jego budowy powinien być najniższy.

Uwzględnianie śledzenia:

• lokalizacja źródła wody i jej konsumentów;
• ulga regionu;
• lokalizacja rzek, wąwozów, parków, ulic, budynków, budowli i innych sztucznych i naturalnych przeszkód w instalacji rurociągu.

Śledzenie odbywa się na mapie topograficznej regionu wzdłuż najkrótszej ścieżki, omijając przeszkody.

Zwróć uwagę! Zasób powinien być dostarczany użytkownikom nie tylko w wymaganej ilości, presja powinna być również wystarczająca. Powinno wystarczyć do podniesienia wody do punktów umieszczania urządzeń do składania wody.

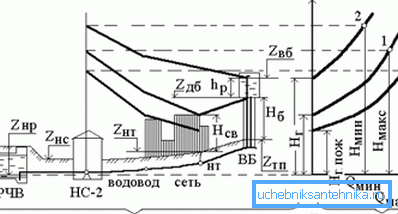

W tym celu należy stale utrzymywać ciśnienie w sieci wodociągowej. Oznacza to różnicę między znakiem poziomu cieczy (piezometryczny) w rurociągu a poziomem powierzchni gleby.

Na wolnej presji

Należy utworzyć wolną głowę, która wystarcza na całej długości sieci magistrali, nawet w najwyższych i najbardziej odległych punktach.

W takich niekorzystnych obszarach ciśnienie nie powinno spaść poniżej wartości określonych w przepisach.

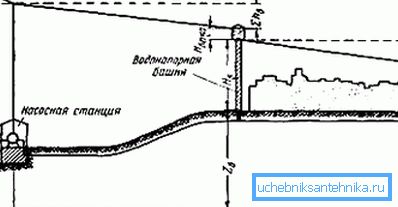

1. Tak więc, aby poprawnie określić wysokość wieży ciśnień, konieczne jest znalezienie punktu dyżurnego sieci wodociągowej - jest to obszar, do którego najtrudniej jest podnieść wodę.
2. To miejsce jest określone przez obliczenia.
3. W tym celu na ścieżce dystrybucji dystrybucji dystrybucyjnej wybrano kilka niekorzystnych obszarów. Jeden z nich będzie dyktował.
4. Ponadto określa się "ogólny punkt rozcieńczania", który jest najbliższy problematycznym. Z niego płynie i jest podawany do nich.
5. Wyznaczając znak ciśnienia (piezometryczny) w ogólnym punkcie dystrybucji, aby podnieść zasób do wybranych obszarów problemowych i porównać parametry ich znaków piezometrycznych, eksperci obliczają punkt dyktujący. Dla niej wartość etykiety będzie wyższa.

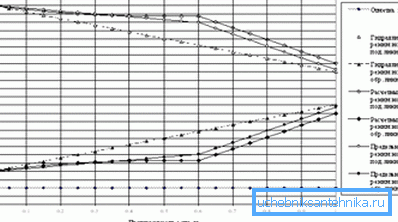

W trakcie tych prac rysowany jest wykres piezometryczny sieci wodociągowej. Pokazuje zmianę ciśnienia wzdłuż przewodu.

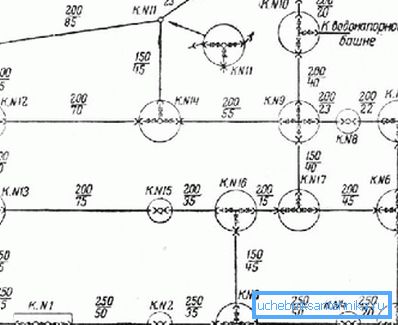

Jednym z ważnych zadań projektowych jest wyszczególnienie systemu. Polega na selekcji i konkretnym umieszczeniu w sieci studni, armatury, armatury itp.

Detalowanie sieci wodociągowej odbywa się zgodnie z wybraną opcją schematu zaopatrzenia w wodę. Odbywa się to po wykonaniu hydraulicznych obliczeń układu, ustaleniu rzeczywistych wartości zużycia zasobów, określeniu materiału i średnicy rur. Projektanci szczegółów projektują na rysunkach roboczych. Za pomocą symboli pokazano na nich kształtki, złączki i inne elementy, z których układane są zespoły systemu.

Niektóre problemy prawne

Jeśli stworzony system zaopatrzenia w wodę zostanie podłączony do sieci elektroenergetycznej, należy najpierw uzyskać wstępne warunki techniczne w regionalnym Vodokanal.

Aby je uzyskać, musisz zebrać i przesłać takie dokumenty.

1. Wniosek o TU.

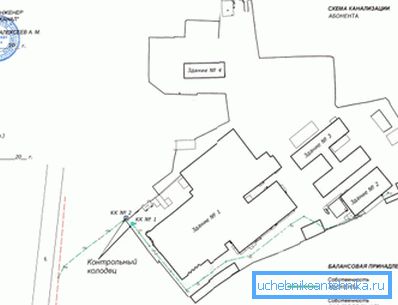

2. Forma, w której zostanie opisane członkostwo w bilansie sieci wodociągowych.
3. Informacje o wnioskodawcy: paszport, adres pocztowy i rzeczywisty adres zamieszkania, dane kontaktowe.
4. Tytuł aktu własności na działce.
5. Zaplanuj granice terytorium, na którym będzie budowana woda.
6. Pozwolenie na takie wykorzystanie działki.
7. Informacja o planowanym terminie wprowadzenia przyszłego obiektu w eksploatacji.
8. Obliczenia objętości wymaganego zasobu (tj. Planowane obciążenia).
9. Dane dotyczące parametrów konstrukcyjnych.

Technologiczne połączenie z siecią wodociągową gotowego obiektu odbywa się w granicach działki. Odbywa się to w ciągu 18 miesięcy, licząc od daty podpisania umowy o przyłączeniu.

Należy zauważyć, że jednocześnie granice podziału odpowiedzialności operacyjnej sieci wodociągowych powinny być przeprowadzane zgodnie z Rozporządzeniem Rządu Federacji Rosyjskiej nr 167 "Zasady użytkowania komunalnych systemów zaopatrzenia w wodę i kanalizacji w Federacji Rosyjskiej"

Wniosek

Sieci wodociągowe to złożone struktury hydrauliczne. Istnieje wiele ich rodzajów, które należy wybrać w zależności od celu systemu i warunków jego działania. Film w tym artykule będzie rozwijać jego temat.
