Średnice rur wody: standardy, zgodność, dobór

Średnica rury do kanalizacji w prywatnym domu jest dość ważną cechą, która decyduje o jakości systemu zaopatrzenia w wodę. Jeśli wcześniej wszystkie rozmiary były regulowane przez jedno GOST ZSRR, to teraz rynek prezentuje produkty, które spełniają zarówno współczesne rosyjskie standardy, jak i zagraniczne standardy, przy użyciu klasyfikacji radzieckiej.

Aby się nie pomylić w tej odmianie, powiemy Ci, jak wybrać średnicę rury dla systemu zaopatrzenia w wodę.

Średnice rur

Podstawowe cechy i jednostki

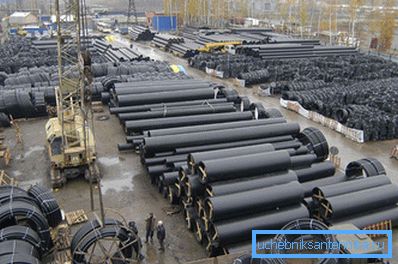

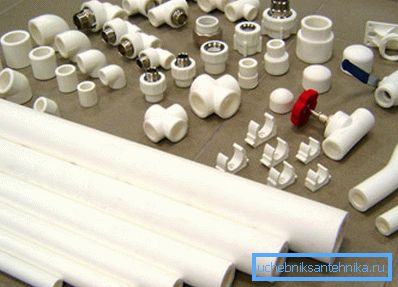

Istnieją różne typy rur, które są wykorzystywane do różnych celów.

Mogą to być:

• rury wodne i gazowe,
• spawane elektrycznie,
• bez szwu,
• wzmocnione
• rury do celów specjalnych itp.

W zależności od przeznaczenia produktu zmienia się także jego podstawowa charakterystyka.

Spójrzmy, które cechy są podstawowe:

• Warunkowe zaliczenie. Bezwymiarowa ilość, która w przybliżeniu odpowiada rozmiarowi wewnętrznej średnicy produktu w mm lub calach i jest używana dla wygody wyboru i łączenia autostrad, przewodów, kształtek i złączek;
• Rozmiar zewnętrzny (zewnętrzny). Oznaczono jako Dn. Zewnętrzna średnica rur wodnych jest mierzona w mm;
• Grubość ściany. Jest oznaczony jako S i jest mierzony w tych samych jednostkach;
• Wewnętrzna średnica rur wodnych. Jest oznaczany jako Dv i jest mierzony w metrach lub calach. Obliczono za pomocą wzoru Dv = Dn - 2 * S;
• Długość. To zależy od rodzaju, wielkości i materiału produktu, a także od charakterystyki produkcji i dostawy;
• Waga na metr. W przypadku stali oblicza się ją za pomocą wzoru m = 0,02466 * S * (Dn-S), mierzonego w kilogramach.

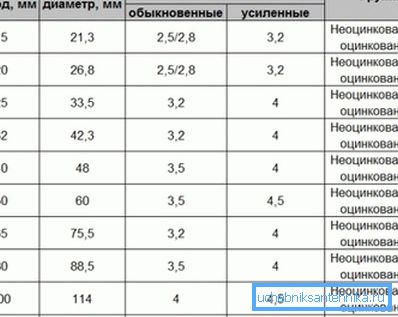

Rozważamy systemy zaopatrzenia w wodę systemu zimnej wody, dlatego będziemy mówić tylko o parametrach odpowiednich dla tej klasy. Tak więc, w celu określenia wymiarów wodociągu, jedną z najważniejszych cech jest taki parametr, jak rozmiar przejścia warunkowego.

Wartość ta jest określana następująco: DN (według GOST 3262-75) lub DN (zgodnie z normami europejskimi nazywa się średnicę nominalną).

Warunkowe przejście to wewnętrzne światło produktu zaokrąglone w dół lub do najbliższej wartości standardowej. Standardowy rząd zawiera wymiary wewnętrznych wymiarów, dlatego oznaczenie DN 15 mówi nam, że wewnętrzne przejście tego cylindra należy uznać za odpowiadające standardowemu wymiarowi 1,5 cm.

Zwróć uwagę! Należy rozumieć, że w praktyce prawdziwe wewnętrzne światło może nie pokrywać się ze standardem, ponieważ grubość ścianki może być inna.

Teraz o jednostkach. Wszyscy nowi goście i standardy z reguły odpowiadają systemowi metrycznemu. Jednak odziedziczyliśmy system calowy z XIX wieku i często pojawia się tutaj zamieszanie.

Faktem jest, że inżynierowie i instalatorzy przeszłości identyfikowali szczegóły przez wielkość wewnętrznego prześwitu w calach, ale rozmiar zewnętrzny był ponad dwukrotnie większy od grubości ściany.

Tak więc, jeśli produkt Dv był 1? lub 2,54 cm, a następnie biorąc pod uwagę grubość ścianki tego czasu, jego zewnętrzna wielkość wynosiła 3,35 cm, wartość ta została ustalona jako "cal wody" lub "rura cala".

Podobnie wątek rury nazywa się cal, ale jego prawdziwy rozmiar wynosi 33,25 mm, a nie 2,54 cm, co wydaje się bardziej logiczne. Jest to dobry przykład tego, jak niewłaściwe są tradycje w nauce i technologii.

Zwróć uwagę! Jeśli określono rozmiar etykiety? Oznacza to, że jego warunkowe przejście wewnętrzne lub Du odpowiada standardowi 1,5 cm, ponieważ ta wartość jest najbliższa wielkości pół cala (1,27 cm) wszystkich zastosowanych standardów.

Metal i plastik

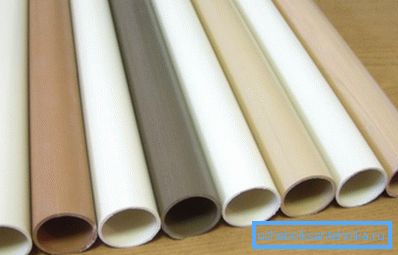

Obecnie istnieje interesujący obraz: z jednej strony wszyscy rozpoznali zalety wyrobów z tworzyw sztucznych, z drugiej - wielu nadal używa stali i żeliwa. Przyczynia się to również do udziału w zamieszaniu.

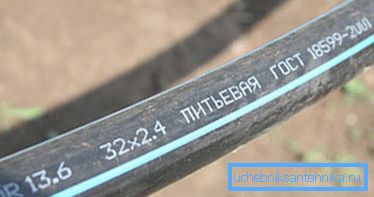

Faktem jest, że średnica rur z tworzyw sztucznych do zaopatrzenia w wodę jest często wymieniona jako zewnętrzna. W takim przypadku zazwyczaj istnieje wskaźnik do grubości ściany, jak na zdjęciu:

Tutaj pojawia się trudność, ponieważ dla nieprzygotowanego instalatora nie jest jasne, jaka średnica rury dla systemu zaopatrzenia w wodę powinna być uważana za poprawną, jeżeli dwa produkty o tym samym wyglądzie są oznaczone jako 32 i 1 ?, a cal - 2,54 cm.

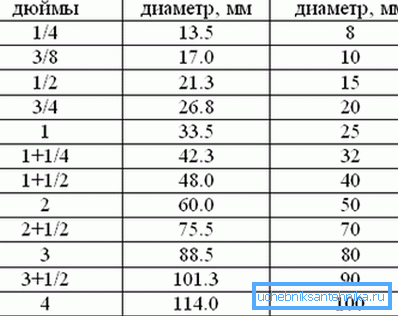

Adaptery do rur wodnych o różnych średnicach są często oznaczane w systemie calowym. Jeśli jesteś początkującym hydraulikiem lub po prostu decydujesz się na własne ręce, lepiej mieć pod ręką tabelę wartości calowych z wartościami nominalnymi i zewnętrznymi.

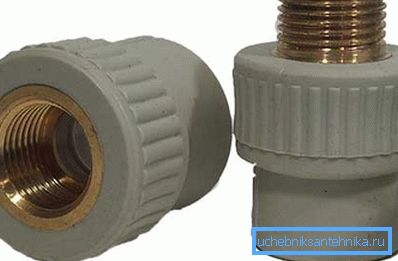

Do połączenia metalowych i plastikowych części rurociągu stosowane są specjalne tuleje wciągane, z jednej strony z metalowym gwintem, a z drugiej gładki rękaw do lutowania plastikowego.

W tym samym czasie od strony nici można wskazać wartość w calach wody, a od strony złącza z tworzywa sztucznego wartość przyjętą do określenia typu, który powinien być połączony z łącznikiem, i prawdopodobnie będzie to Dn w mm. Takie przypadki.

Dobór wartości dla autonomicznego zaopatrzenia w wodę

Teraz kilka słów na temat obliczania średnicy rury do zaopatrzenia w wodę. Do dokładnych obliczeń stosowane są różne metody: popularne stają się również formuły matematyczne z różnymi krokami i technikami, wykorzystanie uśrednionych tabel i podręczników metodycznych, różne programy i kalkulatory online.

Metoda matematyczna jest złożona i wymaga odpowiednich kwalifikacji, a także trudno jest korzystać z podręczników i tablic technicznych na uczelniach inżynieryjnych, a bez specjalistycznej (lub przynajmniej technicznej) edukacji trudno będzie to ustalić.

Kalkulatory online i wszelkiego rodzaju programy obliczeniowe dla profesjonalnych projektantów nie wywołują niczego poza uśmiechem.

Najśmieszniejsze jest to, że najbardziej odpowiednie z nich są tak skonfigurowane, że w 95% obliczeń dla mieszkań i domów prywatnych podaje się znane wartości standardowe, a przy obliczaniu poważnych systemów całkowicie głupie jest poleganie na takim oprogramowaniu.

Zwróć uwagę! Jeśli zamierzasz prowadzić okablowanie wewnątrz mieszkania lub prowadzić autonomiczną dostawę wody do zwykłego domu prywatnego do 3 pięter, nie potrzebujesz żadnych obliczeń.

Instrukcja jest prosta - używamy standardowych wartości wspólnych i nie komplikujemy naszego życia:

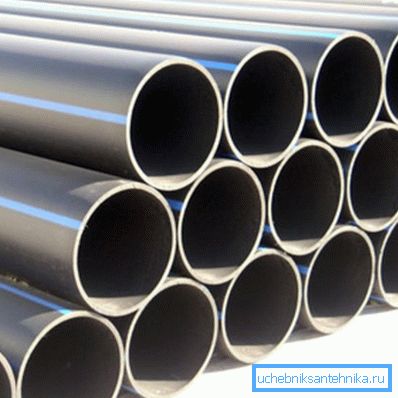

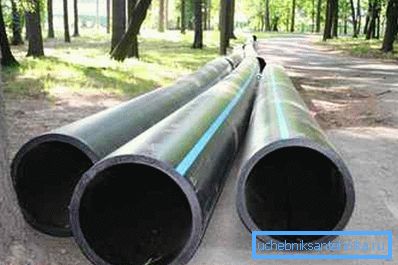

• Do ułożenia zewnętrznej linii odwiertu lub studni należy użyć Dn = 32 - 50 mm. Ponieważ do tych celów najczęściej używane części wykonane z polietylenu niskociśnieniowego (HDPE), wartości calowych nie mogą być określone;
• Rury wewnętrzne są wykonane z części calowych lub DN = 32 mm. Tutaj możesz używać zarówno systemów metalowych, jak i plastikowych, często używają polipropylenu;
• Poziome okablowanie w kuchni, łazience i WC - od Dn = 25 - 16 mm (3/4?, ?? lub 3/8?).

Wniosek

W celu samodzielnej selekcji i instalacji systemów hydraulicznych konieczne jest dobre zrozumienie rozmiarów przyjętych w tej branży i ich współczynników. Powinieneś być również w stanie przekonwertować wymiary z systemu metrycznego na cal i znać wiele standardowych wartości dla rozmiaru warunkowego fragmentu.

Film w tym artykule pomoże Ci nie dać się pogubić w temacie.
