Stacja zaopatrzenia w wodę: informacje ogólne i praktyczne
Czym są przepompownie wody? Jakie funkcje mogą pełnić w systemach zaopatrzenia w wodę domów prywatnych i wielorodzinnych? Jak prawidłowo podłączyć pompownię do źródła wody, gdy woda jest dostarczana ze studni? Zrozummy to.
Co to jest

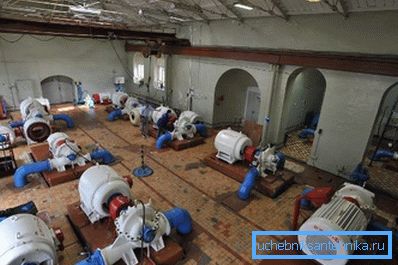

Pompowanie budynku mieszkalnego to jedna lub kilka pomp stacjonarnych, które zapewniają na wyższych piętrach wodę z brakiem ciśnienia na trasie.
W jakich przypadkach konieczna jest ich instalacja?
- Z niskim zabudowie otaczającej. W SNiP 2.04.02-84 zaleca się bezpośrednio na obszarach zbudowanych z domów parterowych utrzymanie ciśnienia w sieci wodociągowej na wysokości 10 metrów.
Odniesienie: 10 metrów słupa wody odpowiada nadciśnieniu jednej atmosfery. Mówiąc w nieco uproszczony sposób, każda atmosfera ciśnienia w linii zapewnia wzrost wody do trzech pięter.
- Z istotnym pogorszeniem się szosy i niemożnością jej naprawy lub wymiany z jakiegokolwiek powodu. Rury stalowe, które zastąpiły żelazne rury wodne w drugiej połowie ubiegłego wieku, przez dwadzieścia do trzydziestu lat eksploatacji, są porośnięte wapnem i rdzą, co prowadzi do kilkukrotnego spadku wydajności.
- Ze znacznymi różnicami w terenie. Ciśnienie 3,5 kgf / cm2 wystarcza, aby dostarczyć wodę do dziewięciopiętrowego budynku na równinie; ale dla tego samego domu, stojącego na 20-metrowym wzgórzu, konieczne jest posiadanie co najmniej 5,5 kgf / cm2.
Stacje wodne do zaopatrzenia w wodę lub do domków letniskowych są względnie nieefektywnymi powierzchniowymi pompami odśrodkowymi z własnymi akumulatorami, które zapewniają autonomiczne zasilanie wodą z naturalnych źródeł.
Ponieważ, jak już wspomniano, spadek ciśnienia do jednej atmosfery może podnieść słup wody o 10 metrów, żadna stacja powierzchniowa nie może działać w większej odległości od lustra wody do powierzchni. Wirnik pompy nie wytwarza absolutnej próżni, dlatego w praktyce maksymalna głębokość jest jeszcze mniejsza - 7-9 metrów.
Cena najtańszych pomp powierzchniowych wynosi około 4-5 tysięcy rubli. Maksymalny koszt zależy zarówno od wydajności produktu, jak i od nazwy producenta: można znaleźć stacje na sprzedaż, które będą kosztować właściciela 100 lub więcej tysięcy rubli.
Uwaga: produkty zachodnie są droższe niż urządzenia domowe o tej samej funkcjonalności. Powody - koszty wysyłki i cła.
W celu zapoznania czytelnika z przedmiotem naszych badań przedstawiamy główne cechy pompowni krajowej produkcji BISON ZNAS-1200.
Parametr | Znaczenie |
Energia elektryczna | 1200 watów |
Głębokość lustra wody | Do 9 metrów |
Maksymalna głowa | 40 metrów |
Wydajność | 3,78 m3 / godzinę |
Wartość detaliczna | 8850 rubli |
Zgromadzenie
Podłączenie pompowni do sieci wodociągowej zależy przede wszystkim od jej klasy.
Zamiana
Stacjonarne swapy są montowane na fundamencie z betonu zbrojonego, który nie ma połączenia z fundamentem budynku (w celu wykluczenia przenoszenia drgań). Łóżko stanowiska jest zwykle podbudowane do podłoża; zawieszenia antywibracyjne (sprężynowe lub z gumowymi uszczelkami) są rzadziej stosowane.
Port ssący ślimaka pompy (umieszczony wzdłuż jego osi podłużnej) wcina się w zespół wodomierza po zaworach i liczniku; wyjście jest podłączone bezpośrednio do rozlewu zimnej wody. Wymagane jest między łącznikami obejście większe niż średnica pompy łączącej z zaworem zwrotnym, zaworem lub zaworem.
Dlaczego jest potrzebny?
- Gdy pompa pracuje, by-pass jest zablokowany i nie pozwala na napędzanie wody w kole.
- Gdy pompa jest wyłączona, otwarty bypass dostarcza wodę do domu, nie ograniczając jej przepływu do połączeń i zdolności do ślimaków.
Ponadto: stały przepływ wody przez bezczynną pompę doprowadzi do szybkiego zarastania ślimaka.
Podczas montażu ślimaka i silnika elektrycznego ich wały muszą być ściśle wyrównane: uderzenie szybko zniszczy połączenie złącza lub kołnierza rury.
Jeśli z jakiegoś powodu nie można zapewnić współosiowości, prosta instrukcja uratuje sytuację:
- Silnik i ślimak są rozłożone na łożu tak, aby między kołnierzami wałów znajdowało się 3-4 cm.
- Kołnierze są połączone elastycznymi paskami dokręcanymi śrubami. Łatwo odciąć własne ręce od taśmy przenośnika.
Przed zainstalowaniem pompy zaleca się zainstalowanie miski olejowej. Piasek i żużel nie są niczym niezwykłym w sieciach zaopatrujących w zimną wodę; uderzając wirujący wirnik, w najlepszym razie przyspieszą jego zużycie, aw najgorszym przypadku będą kruszyć jedno lub więcej ostrzy.
Ponadto, połączenie jest lepiej zapewnić pompowanie zaworu odcinającego. Do tej roli najlepiej nadają się dźwigi sferyczne: oprócz odporności na uszkodzenia mają wyjątkowo niski opór hydrauliczny.
Okresowa konserwacja pompy ogranicza się do okresowego upakowania dławika.
Zaopatrzenie w wodę ze studni
W takim przypadku schemat podłączenia pompowni do sieci wodociągowej jest niezwykle prosty: wystarczy podłączyć wylot pompy do układu zasilania wodą, obniżyć rurę wlotową do studni lub innego zbiornika i zasilić.
Subtelności są jednak tutaj.
- Koniec rury ssącej musi być zaopatrzony w zawór zwrotny. W przeciwnym razie, jeśli zatrzymasz zasilanie pompy, woda po prostu spłynie z powrotem.
- Jak podłączyć pompownię do źródła wody, jeśli planujesz korzystać z wody przez cały rok? Konieczne jest niezawodne zaizolowanie studni i pompy obok niej, a także ułożenie wlotu wody ze studni głębiej niż poziom zamarzania. Najprostszym sposobem na wykonanie niezawodnej izolacji cieplnej własnymi rękami jest zbudowanie domu z izolowanymi ścianami nad studnią.
Nawiasem mówiąc: dom w tym samym czasie całkowicie rozwiązuje problem hałasu z pompy.
- Aby chronić pompę przed gruzem (gałęzie, martwe liście itp.), Wlot jest chroniony przez filtr siatkowy.
- Instalacja po pompowni dodatkowego hydroakumulatora pomoże wydłużyć okres przestoju pompy. Im większa pojemność, tym dłuższa przerwa w stacji. Schemat z dodatkowym akumulatorem będzie jednak skuteczny tylko do momentu, gdy prędkość pompowania przekroczy prędkość przepływu odwiertu.
Wniosek
Mamy nadzieję, że nasz materiał będzie przydatny zarówno do instalacji zamiany, jak i do budowy autonomicznego systemu zaopatrzenia w wodę prywatnego domu lub domku. Film w tym artykule, jak zawsze, oferuje dodatkowe informacje. Sukcesy!
