Stacje przepompowni: definicja, zasada działania, odmiany

Wiele domków letniskowych i domów wiejskich nie ma centralnych systemów zaopatrzenia w wodę i są zmuszone wyposażyć własne źródła w postaci studni lub otworów wiertniczych, ponieważ jednym z głównych wskaźników komfortu jest obecność nieprzerwanego zaopatrzenia w wodę.

Aby zapewnić nieprzerwane zasilanie w wodę, na studni lub studni zainstalowana jest specjalna przepompownia, która zapewnia dom mieszkalny lub miejsce o stałym ciśnieniu wody. To uniezależnia cię od systemu centralnego, sąsiadów lub wody sprowadzanej przez tankowce.

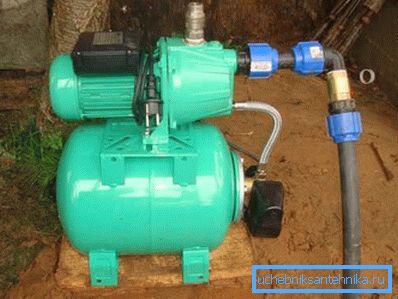

Takie stacje są zwykle zbierane niezależnie i instalowane są na studniach abisyńskich, gdzie poziom warstwy wodonośnej leży na głębokości od 5 do 15 metrów.

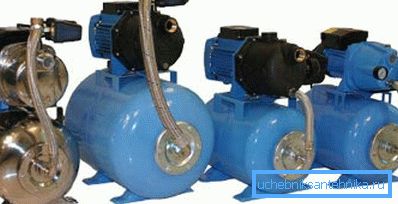

Co to jest stacja pomp

Stacja pomp do odwiertu abisyńskiego to zestaw różnych jednostek i system rur, który służy do podnoszenia wody pitnej ze studni, czyszczenia jej i tworzenia stałego i nieprzerwanego ciśnienia w domowej sieci wodociągowej.

Stacje mogą się różnić od siebie:

• obecność różnych jednostek;
• system czujników;
• moc.

Jednak zasada działania jest taka sama dla wszystkich.

Pakiet takiego systemu obejmuje:

• pompa samozasysająca do wymuszania ruchu płynu;

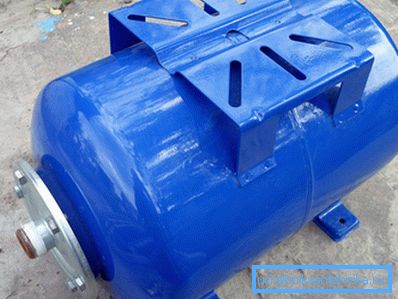

• akumulator hydrauliczny o pojemności od 10 do 100 litrów w zależności od liczby odbiorców i wymaganej objętości zużytego płynu;

• przełącznik ciśnienia w układzie;

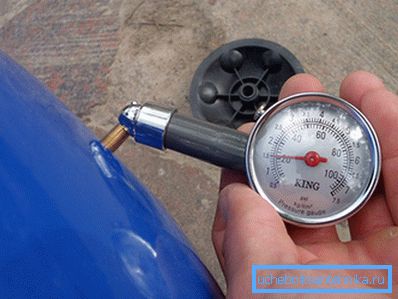

• manometr;

• rurociągi do kierowania wody do konsumentów;
• gruboziarnisty i dokładny system filtrów.

Takie elementy, jak akumulator hydrauliczny i pompa elektryczna, są wybierane osobno dla każdego układu, z uwzględnieniem wielu wskaźników. Przed wyborem pompowni do odwiertu konieczne jest przeprowadzenie dużej liczby obliczeń.

Niezwykle trudno jest określić parametry systemu na własną rękę, dlatego zaleca się kontakt z wyspecjalizowanymi firmami, gdzie wykwalifikowani inżynierowie, posiadający rozległe doświadczenie, wykonają wszystkie niezbędne prace. Cena takiej usługi nie jest tak wysoka, ale nie należy jej lekceważyć.

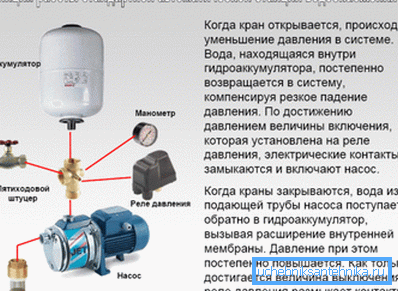

Zasada działania

Zasada działania stacji jest tak prosta, jak to tylko możliwe. Pompa elektryczna napełnia zbiornik zasilający wodą, tworząc w ten sposób ciśnienie w systemie zasilania wodą ze studni. Po otwarciu zaworu na dowolnym odbiorniku ciśnienie w zbiorniku zasilającym zaczyna maleć.

Po osiągnięciu wartości minimalnej włącznik ciśnieniowy zostaje włączony i włącza pompę elektryczną. Po napełnieniu zbiornika przez pompę i wytworzeniu wymaganego maksymalnego ciśnienia przekaźnik zostaje ponownie włączony i wyłącza pompę.

Wiele systemów jest wyposażonych w automatykę kontrolującą obciążenie pompy, jej temperaturę i prędkość. W przypadku braku płynu w układzie lub przegrzania silnika elektrycznego, automatyka odłącza go, zapobiegając jego pęknięciu.

Rodzaje pomp

W większości przypadków pompownia w studni jest zakończona odśrodkowymi pompami samozasysającymi, które mogą mieć dwa warianty projektu:

• wyrzutnik jest wbudowany w obudowę urządzenia;
• zdalny wyrzutnik;
• jednostki bez wyrzutnika;
• pompy wielostopniowe.

1. Jednostki z wbudowanym wyrzutnikiem (zdjęcie) zapewniają wysokie ciśnienie w systemie, strumień wylotowy może osiągnąć 40 metrów, jednak płyn roboczy może zostać podniesiony z głębokości nie większej niż 8 metrów. Takie jednostki mogą działać w nieobecności cieczy bez przegrzania. Podczas rozruchu pompa wyrzuca nagromadzone powietrze z układu, a następnie wciąga ciecz. Takie pompy są niezawodne, ale mają również wadę hałasu. Z tego powodu taka pompownia jest zainstalowana w studni początkowo w celu wyciszenia hałasu.

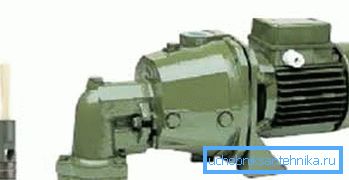

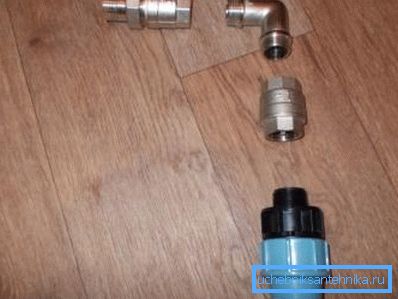

1. Jednostki z przenośnym wyrzutnikiem (zdjęcie) mogą podnosić wodę z głębokości do 45 metrów. Takie jednostki podczas pracy wytwarzają niewielki hałas i są zwykle instalowane w domu. Zdalny wyrzutnik opuszcza się do studni i zanurza w wodzie. Urządzenia te zużywają niewielką ilość energii przy wysokiej wydajności, ale z powietrzem w układzie pompa szybko się przegrzewa i wyłącza. Aby zapobiec wypływowi płynu z powrotem do studni, na przewodzie ssącym zainstalowany jest specjalny zawór zwrotny.

1. Stacje bez wyrzutnika (zdjęcia) zasadniczo różnią się od stacji wyrzutowych zgodnie ze schematem działania. Zasada działania to wielopoziomowy system studni, z których każdy ma własną pompę, pompującą wodę do następnego poziomu. Główny zbiornik roboczy jest zainstalowany na pewnej wysokości nad ziemią, tworząc w ten sposób naturalne grawitacyjne ciśnienie wody w systemie wodnym budynku. Taki system służy do dostarczania wody dużej liczbie konsumentów w określonym obszarze. Dzisiaj możemy je obserwować w postaci wysokich wież ciśnień z wydłużoną górną częścią, ale w domach prywatnych taki system jest rzadko używany ze względu na trudność instalacji.

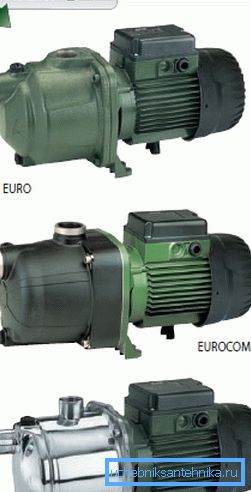

2. Pompownia studni abisyńskiej z wielostopniową pompą wirową (wirową) jest stosowana w systemach, w których wymagane jest bardzo wysokie ciśnienie. Jednostki w ich konstrukcji są tak proste, jak to tylko możliwe i pracują praktycznie bez hałasu. Nie potrzebują zaworu zwrotnego, ponieważ są już na początku wyposażone w nie. Może pracować na wolnych obrotach i nie boi się powietrza. Wymagają jednak dobrego systemu filtracji, ponieważ małe ziarenko piasku, jeśli zostanie uwolnione do pompy, może je uszkodzić.

Jak wybrać pompownię

Wybór stacji pomp dla studni jest najważniejszym wydarzeniem. Dziś na rynku jest wielu różnych producentów, którzy mogą zaspokoić potrzeby każdego klienta z jego asortymentem.

Wskazówka: Zanim podejmiesz decyzję o zakupie takiej stacji do swojego domu, musisz najpierw sprawdzić charakterystykę samego źródła. Każda studzienka lub studzienka jest dostarczana z instrukcją użycia ze specyfikacjami technicznymi.

Z tego podręcznika dowiesz się:

• dogłębnie;
• średnica obudowy;
• statyczny i dynamiczny poziom wody u źródła;
• dobra prędkość przepływu;
• wydajność.

Po przejrzeniu wszystkich tych danych, będziesz w stanie zrozumieć, którą pompownię wybrać do studni, aby działała wydajnie i bez przeciążeń.

Następnie musisz wyświetlić średnią ilość zużytej wody, biorąc pod uwagę takie wskaźniki jak:

• liczba mieszkańców w domu;
• dostępność systemów nawadniających lub nawadniających;
• urządzenia gospodarstwa domowego zużyte wody (kocioł, zmywarka, pralka).

Warto zauważyć, że takie obliczenia są niezwykle trudne do wykonania bez specjalnej wiedzy teoretycznej, dlatego stacja pomp studni musi być obliczona przez profesjonalistów używających specjalnych programów komputerowych.

Gdzie zainstalować pompownię

Stację można zainstalować w trzech miejscach:

• keson dobrze;
• piwnica domu mieszkalnego;
• oddzielna struktura.

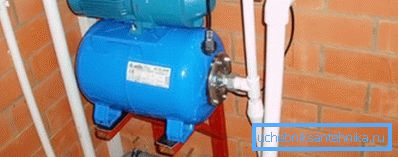

Pod względem praktyczności i łatwości konserwacji lepiej wybrać jednostkę w piwnicy domu. W tym przypadku piwnica musi być izolowana od wilgoci i mieć ogrzewanie, ponieważ system ma komponenty elektryczne, które mogą zawieść i spowodować zwarcie, a także może zamarznąć, jeśli temperatura w piwnicy spadnie poniżej zera w zimie.

Urządzenie musi być zainstalowane na drewnianym lub plastikowym stojaku bez dotykania ścian budynku, ponieważ podczas pracy pompa elektryczna wytwarza drgania.

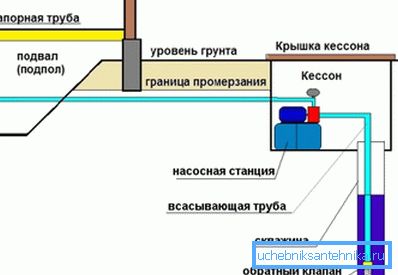

Jeśli zainstalujesz pompownię dla studni własnymi rękami w kesonie z powodu hałasu silnika elektrycznego, wówczas sam keson musi być dodatkowo rozgrzany, a stacja musi zostać zainstalowana poniżej poziomu zamarzania gruntu. Zazwyczaj w obszarach o klimacie umiarkowanym poziom zamarzania nie przekracza 2,5 metra.

Wskazówka: jeśli głębokość kopalni przekracza 12 metrów, lepiej jest użyć stacji dwururowej z wyrzutnikiem. Przy głębokości odwiertu mniejszej niż 12 metrów wystarczy jeden system rur.

Jeśli system wytwarza dużo hałasu, ale nie chcesz go zanurzyć w kesonie ze względu na niedogodności związane z konserwacją, możesz zbudować małe przedłużenie obok studni lub domu, w którym będzie zlokalizowana stacja. Jednak ta konstrukcja musi być izolowana, impregnowana i zapewniona wentylacja pomieszczenia.

Instalacja stacji i procedura podłączania

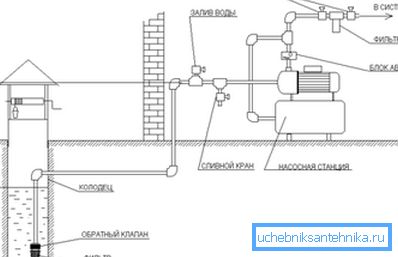

Rozważmy szczegółowo połączenie stacji z wyrzutnikiem do systemu zaopatrzenia w wodę budynku mieszkalnego.

• pierwszą rzeczą będzie wyrzutnik (urządzenie żeliwne z trzema wyjściami);

• filtr siatkowy jest zamontowany po stronie ssącej wyrzutnika, aby zapobiec przedostawaniu się dużych cząstek do systemu;

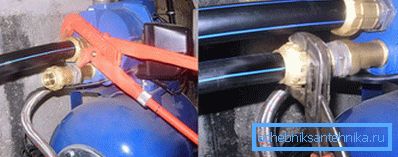

• Złącza adaptacyjne są przymocowane do wylotów wyrzutnika, które mają być połączone z rurami z tworzywa sztucznego (jeśli nie są wbudowane w sam wyrzutnik);

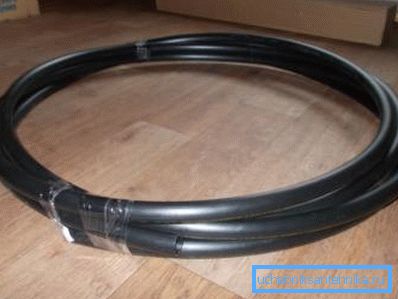

• Rury z tworzyw sztucznych układa się w rowach rurociągu (wykopy wykopuje się na głębokość poniżej poziomu gruntu i zapewnia dodatkową izolację);

• wyrzutnik jest zainstalowany na wymaganej głębokości, a otwór wylotu rury ze studni jest szczelnie zamknięty;
• zazwyczaj przed wejściem do pompy zainstalowany jest gruboziarnisty filtr wody, który oczyszcza wodę z małych cząstek piasku;
• na wylocie pompy umieszczono drobny filtr, który oczyszcza wodę z rozpuszczonych ciężkich pierwiastków w postaci żelaza i soli;
• sieć elektryczna zasilająca urządzenie musi być wyposażona we własne urządzenie automatyczne.

Zwróć uwagę! Konieczne jest prawidłowe ustawienie przełącznika ciśnienia i upewnienie się, że działa on przy pierwszym uruchomieniu. Zwykle producent dołącza instrukcje do dokładnego strojenia.

Ponieważ takie systemy działają z silnikami elektrycznymi i mają dużą ilość elektroniki, aby zapewnić prawidłowe działanie, niezwykle ważne jest zabezpieczenie sprzętu przed skokami napięcia w sieci energetycznej. Zwykłe urządzenia przeciwprzepięciowe nie nadają się do tego.

Wniosek

Zdecydowanie zaleca się uzyskanie nieprzerwanego źródła zasilania. Możesz zainstalować specjalny system ochrony w systemie elektrycznym całego domu, ale taki sprzęt jest dość drogi.

Niezwykle ważne jest monitorowanie stanu wszystkich filtrów zintegrowanych w systemie i zapobieganie ich zapychaniu. Im brudniejszy jest filtr, tym trudniej pompuje wodę i musi pracować na podwyższonych obciążeniach. A to prowadzi do przegrzania, zwiększonego zużycia części trących i skrócenia żywotności.

Należy również obejrzeć wideo w tym artykule, aby uzupełnić bazę wiedzy o przydatne informacje.
