Strefa ochrony wody i kanalizacji: wymagania prawne
Jak duża jest strefa ochrony zaopatrzenia w wodę przez SNiP? Jak można zbudować z centralnej linii kanalizacyjnej? Jaka powinna być odległość od szamba do innych struktur na budowie? Spróbujmy odpowiedzieć na te pytania.
Przyczyny ograniczeń
Na początek zastanówmy się, dlaczego potrzebujemy stref bezpieczeństwa dla zaopatrzenia w wodę i ścieków.
Istnieje kilka powodów ich istnienia.

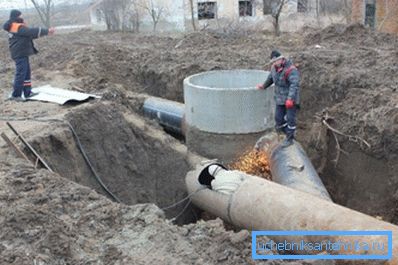

- W trakcie budowy sieci inżynieryjne mogą zostać bezpośrednio uszkodzone. (na przykład podczas obsługi koparki) lub w przypadku zrzucania gleby do dołu.
Uwaga: ruch sprzętu budowlanego na rurociągu o głębokości od 1 do 1,5 metra sam w sobie nie jest dla niego tak bezpieczny. Zerwane gniazda rur żeliwnych lub odkształcenia rur z polietylenu, zmniejszając ich luz, są często bezpośrednią konsekwencją znacznego obciążenia gleby ponad nimi.
- Rozhermetyzowanie komunikacji inżynierskiej, z kolei może powodować uszkodzenia sąsiednich budynków, zmywając ziemię pod ich fundamentami.
- Wreszcie, w przypadku ścieków ważne są również względy sanitarne i epidemiologiczne.. Wchodzenie do studni lub studni z wodą pitną E. coli z luźnego połączenia rur lub ze studni filtracyjnej szamba może stanowić poważne zagrożenie dla zdrowia mieszkańców pobliskich budynków. Częściowo dotyczy to również przewodów wodnych: rozprężanie w określonych warunkach może prowadzić do zanieczyszczenia wody pitnej.
Wymagania prawne
Szerokość strefy ochronnej sieci wodociągowej i kanalizacyjnej jest wymieniona w kilku krajowych dokumentach regulacyjnych. W najlepszych narodowych tradycjach sprzeczności w nich pozostawiają miejsce na różne interpretacje wymagań.
SNiP 2.04.02-84

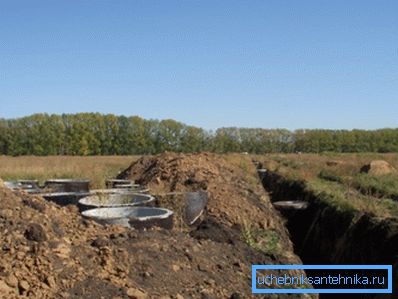

Dokument dotyczący projektu zewnętrznych sieci wodociągowych ustanawia następujące wymiary strefy ochronnej dla rurociągów wodnych ułożonych na niezabudowanych obszarach:
| Warunki | Strefa bezpieczeństwa, liczniki |
| Sucha gleba, średnica do 1000 mm | 10 |
| Sucha gleba, średnica powyżej 1000 mm | 20 |
| Mokra ziemia | 50 |
Jednakże: na terenach zabudowanych strefa ochronna głównego systemu zaopatrzenia w wodę może zostać zmniejszona zgodnie z ustaleniami służb sanitarno-epidemiologicznych.

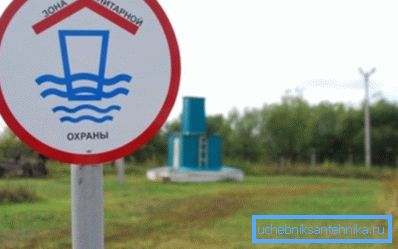

Jakie są wymagania dotyczące strefy ochronnej?
- W jego granicach niedopuszczalna jest obecność źródeł zanieczyszczeń wód podziemnych i samego gruntu. Lista obejmuje składowiska odpadów, toalety, składowanie obornika itp. Tam, gdzie strefa bezpieczeństwa sąsiaduje z zanieczyszczonymi obszarami, do rur wodociągowych należy używać tylko rur z tworzyw sztucznych i stali (to znaczy pozbawionych połączeń rozłącznych).
- Układanie rurociągów wodnych na terenie stref przemysłowych, przedsiębiorstw rolnych, cmentarzy bydła, cmentarzy, pól nawadnianych, pól filtracyjnych autonomicznych systemów kanalizacyjnych jest zabronione.
SNiP 2.07.01-89
Drugi dokument poświęcony jest planowaniu rozwoju wsi i miast. Wyróżnijmy kluczowe momenty z tekstu w interesującym nas obszarze.
Maksymalne rozmiary zakładów uzdatniania wody pitnej o różnej wydajności są następujące:
| Produktywność, m3 / dzień | Powierzchnia, ha |
| 800 i mniej | 1 |
| 800 - 12000 | 2 |
| 12.000 - 32.000 | 3 |
| 32 000 - 80 000 | 4 |
| 80000 - 125000 | 6 |
| 125 000 - 250 000 | 12 |
| 250000 - 400000 | 18 |
| 400 000 - 800 000 | 24 |
Ale instrukcja dotycząca przydziału miejsca dla oczyszczalni ścieków:
| Produktywność, m3 / dzień | Powierzchnia, ha |
| 700 lub mniej | 0,5 |
| 700-17000 | 4 |
| 17 000 - 40 000 | 6 |
| 40 000 - 130 000 | 12 |
| 130 000 - 175 000 | 14 |
| 175 000 - 280000 | 18 |
Ważne: dla lokalnej sieci kanalizacyjnej maksymalny rozmiar terenu oczyszczalni i strefy sanitarnej wynosi 0,25 ha.
Umieszczanie sieci inżynieryjnych w obrębie osiedla powinno odbywać się głównie w granicach dróg i ulic. Równocześnie zaleca się układanie kanalizacji i wody w obrębie pasma dzielącego drogi. Pod chodnikami można również układać sieci inżynieryjne, ale tylko w tacach lub tunelach.
Na ulicach bez dzielących się pasów, sieci inżynieryjne można układać bezpośrednio pod jezdnią - ponownie w kanałach lub tunelach, umożliwiając w razie potrzeby naprawę lub wymianę bez otwierania jezdni.
Jeśli nie przestrzegać tej reguły, cena każdej awarii lub planowane naprawy drastycznie zwiększyć zarówno potrzebą przywrócenia talię drogową, a ze względu na przymusowe przenoszenie ruchu w czasie pracy.
Gdy szerokość drogi od ponad 22 metrów wody powinna ciągnąć albo storonam.V trudnych warunkach glebowych (w szczególności na zmarzliny lub osiadania gruntu) przewodu zasilającego do układania w kanałach lub tunelach, niezależnie od innych czynników.
Ile metrów strefy bezpieczeństwa sieci wodociągowej i kanalizacyjnej nie można zbudować z innymi konstrukcjami? Na to pytanie SNiP zapewnia całkowicie jednoznaczną i szczegółową odpowiedź, nawet jeśli jest to w sprzeczności z poprzednim dokumentem regulacyjnym.
| Obiekty | Minimalna odległość, metry | |
| Ścieki sanitarne i ciśnieniowe | Drenaż grawitacyjny (w tym deszczówka) | |
| Fundamenty budynków w dowolnym celu | 5 | 3 |
| Podstawy ogrodzeń, podpory linii komunikacyjnych, wiaduktów | 3 | 1.5 |
| Oś szerokości kolejowej o szerokości 1520 mm | 4 | 4 |
| Oś kolei wąskotorowej i szyn tramwajowych o szerokości 750 mm | 2.8 | 2.8 |
| Krawędź drogi (jezdnia) | 2 | 1.5 |
| Podstawy wież energetycznych o napięciu do 1 kV, sieciach kontaktowych transportu elektrycznego, oświetlenia ulicznego | 1 | 1 |
| Podstawy wież energetycznych o napięciu od 1 do 35 KV | 2 | 2 |
| Podstawy biegunów mocy o napięciu powyżej 35 KV | 3 | 3 |
W teście tego dokumentu wyraźnie stwierdzono, że maksymalna strefa bezpieczeństwa sieci wodociągowych w obrębie osady wynosi 5 metrów. Właśnie ta wartość warta jest kierowania się, jeśli planujesz budowę na terenie miasta lub wioski.
Autorzy SNiP robią kilka dość ciekawych notatek do stołu.
- Minimalna odległość między biczem przydomowym a rurą wodociągową wykonaną z azbestu i cementu jest wciąż taka sama 5 metrów.
- W przypadku żeliwnej rury wodnej o średnicy 200 mm odległość ta jest zredukowana do półtora, a średnica powyżej 200 mm - do trzech metrów.
- Polimerowe zaopatrzenie w wodę o dowolnej wielkości można złożyć w półtora metra od kanalizacji.
- Odległość od źródła wody do drenażu lub wody burzowej nie powinna być mniejsza niż 150 cm, niezależnie od materiału i średnicy rurociągu.
- Kable energetyczne mogą znajdować się w odległości pół metra od sieci wodociągowej, a sieć cieplna lub tunele - w jednym i pół.
SNiP 2.04.03-85
Ostatni dokument, którym jesteśmy zainteresowani, reguluje budowę zewnętrznych sieci kanalizacyjnych i urządzeń. Oczywiście interesują nas przede wszystkim wielkości stref ochrony sanitarnej ustalone przez SNiP, a także w dość wąskim obszarze.
Wyróżnijmy te punkty, którymi powinniście kierować się przy budowie własnego autonomicznego systemu kanalizacyjnego i lokalnych zakładów przetwarzania:
- Strefa ochronna szamba wynosi 5 metrów.
- W przypadku filtra dobrze rośnie do 8 metrów.
- Pole filtracyjne o wydajności nie większej niż 15 metrów sześciennych na dzień wymaga stworzenia 15-metrowej strefy ochrony sanitarnej.
- Na koniec filtry rowy i filtry piasku i żwiru ograniczają budynek do minimalnej odległości 25 metrów.
Wniosek
Mamy nadzieję, że powyższe wymagania prawne oraz lista dokumentów dotyczących budowy pomogą czytelnikowi w tworzeniu własnych projektów. W filmie z tego artykułu można znaleźć dodatkowe materiały tematyczne. Sukcesy!
