Każdy, kto planuje samodzielnie zainstalować system zaopatrzenia w wodę, powinien zbadać standardowe wymiary rur wodociągowych dostępnych na rynku. Informacje te będą bardzo przydatne, ponieważ tylko znając sekcje i średnice części, które są używane w pracy, będziemy mogli wybrać odpowiednie okucia i adaptery, a także wyposażyć połączenie w urządzenia gospodarstwa domowego.
Poniżej podajemy ogólne informacje o rozmiarach rur, a także dostarczamy dane referencyjne, które ułatwią wybór sprzętu na etapie projektowania.
Podstawowe parametry
Kluczowe wymiary
Do budowy systemów dostarczania ciepłej i zimnej wody wykorzystywane są dzisiaj rury z różnych materiałów.
Jeśli planujesz instalację samodzielnie, najprawdopodobniej użyjesz tych typów:
- Stal.
- Miedź.
- Polietylen.
- Polipropylen.
- Metal-plastik.
Pomimo tego, że asortyment produktów z każdej kategorii jest dość szeroki, a sekcje są w zasadzie ustandaryzowane, pewne różnice są nadal obecne. Dlatego przy zakupie materiałów do układania rur w prywatnym domu należy zwrócić uwagę na parametry funkcjonalne produktów.
Wymiary rur wodnych są ustalane na podstawie takich wartości:
- Dn jest nominalną średnicą.
- D - przejście warunkowe (sekcja wewnętrzna, wyrażona w milimetrach).
- Grubość ścianki (im więcej - im mocniejsza struktura, tym wyższe ciśnienie wytrzyma).
- Średnica zewnętrzna
Zwróć uwagę! Rozmiar zewnętrznej średnicy jest bardzo ważny, gdy planujemy ukrytą instalację dostarczania wody i przygotowanie rowków do układania konturów. W innych przypadkach lepiej jest działać z pojęciem "warunkowego przejścia".
Cale i milimetry
Bardzo często producenci wskazują rozmiar rur wodociągowych w calach - a zwiększenie lub zmniejszenie milimetra może spowodować niedostatecznie szczelne połączenie:
- Łącząc produkty z tego samego materiału, takie sytuacje rzadko się zdarzają, ale zastępując na przykład konstrukcje stalowe tworzywem lub miedzią, można uzyskać nieprzyjemną sytuację.

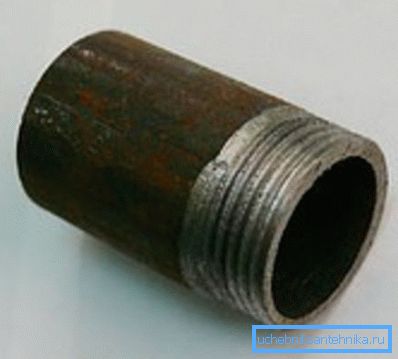

- Chodzi o to, że cale są używane do oznaczenia nici wycinanych na zewnętrznej powierzchni. A ponieważ grubość ścianek różnych modeli może się różnić, istnieje ryzyko błędu.
Wskazówka! Aby nie mylić, lepiej skupić się nie na zewnętrznej średnicy produktu, ale na wartości DU - dokładnie to odpowiada oznaczeniu cala.
Najczęściej spotykane wymiary rur wodnych w mm i calach podano w poniższej tabeli:
| Wątek w calach | Warunkowe podanie w milimetrach |
| 3/8 | 10 |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 88,5 |
| 4 | 114 |
Jeśli chodzi o praktyczne zastosowanie, zwykle koncentrują się na następujących danych:
- Instrukcja zaleca stosowanie rur o przekroju od 3/4 cala do 1 1/2 cala, w zależności od wymaganej wydajności.

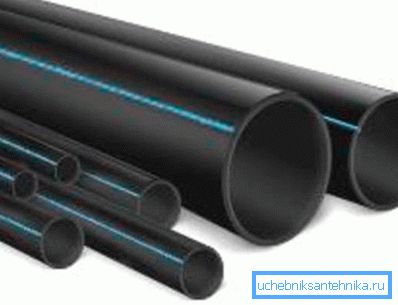

- Grubsze produkty są zwykle używane do układania taśm i układania dróg wodnych.
Wymiary całkowite
Metal
Do niedawna najczęściej stosowanym rodzajem elementów do układania rur wodociągowych były wyroby stalowe.

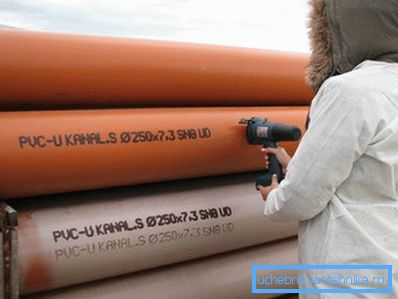

Etykietowanie takich elementów zwykle wskazuje dwa parametry:
- Średnica zewnętrzna
- Grubość ściany
Aby znaleźć wewnętrzny przekrój, wystarczy odjąć dwie grubości ścianek (w milimetrach) od średnicy.
Najpopularniejszy mix konstrukcji stalowych znajduje się poniżej:
| Średnica zewnętrzna | Warunkowe zaliczenie | Grubość ściany | ||
| Płuca | Standardowy | Wzmocniony | ||
| 10 | 17 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33,5 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48 | 3.0 | 3.5 | 4.0 |

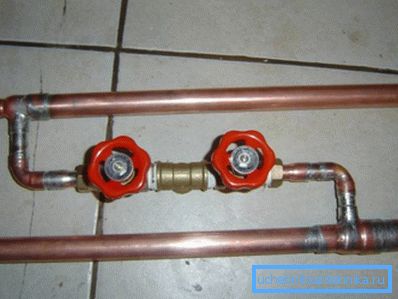

Pomimo faktu, że cena materiału nie jest demokratyczna, w niektórych przypadkach obwody miedziane są wykorzystywane do zaopatrzenia w wodę. Ich wymiary różnią się nieco od wyrobów stalowych:
| Oznakowanie w calach | Warunkowe zaliczenie | Średnica zewnętrzna |
| 5/8 | 10 | 14-15 |
| 3/4 | 15 | 18 |
| 7/8 | 20 | 22 |
| 1 3/8 | 32 | 35 |
| 1 5/8 | 40 | 44-45 |

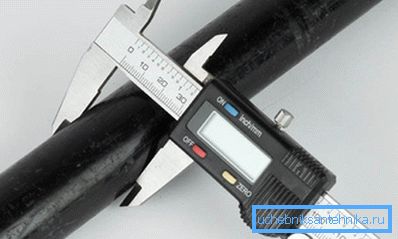

Wskazówka! Wybierając elementy metalowe do instalacji zaopatrzenia w wodę, warto zmierzyć wymiary kilku produktów z zakupionej partii za pomocą suwmiarki. Tak więc dokładność definicji będzie znacznie większa!
Plastik

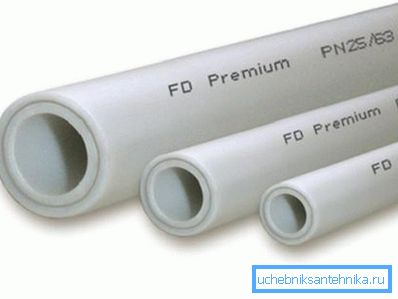

Wymiary rur z tworzyw sztucznych do zaopatrzenia w wodę, które są dziś szeroko stosowane jako alternatywa dla metalowych konturów, są również bardzo zróżnicowane. Jednocześnie wielu producentów części polipropylenowych, polietylenowych i metaloplastycznych stosuje swoje własne siatki wymiarowe, dlatego pożądane jest stosowanie wzorów tej samej marki w ramach tego samego systemu.
Oczywiście, rozbieżności, jeśli się pojawią, będą nieistotne, ale dla niedoświadczonego mistrza mogą być trudne.

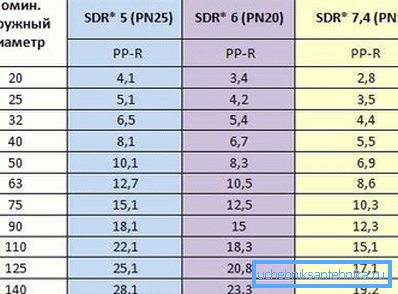

Tabela rozmiarów rur z tworzyw sztucznych do zaopatrzenia w wodę (polipropylen o różnej gęstości) zawiera informacje o najpopularniejszych modelach. Wszystkie wymiary są podane w milimetrach:
| Średnica zewnętrzna | PN30 | PN20 | PN10 | |||
| Grubość ściany | Sekcja wewnętrzna | Grubość ściany | Sekcja wewnętrzna | Grubość ściany | Sekcja wewnętrzna | |
| 16 | - | - | 2.7 | 10.6 | - | - |
| 20 | 3.4 | 13.2 | 3.4 | 13.2 | 1.9 | 16.2 |
| 25 | 4.2 | 16.6 | 4.2 | 16.6 | 2.3 | 20.4 |
| 32 | 3.0 | 21.2 | 5.4 | 21.2 | 3.0 | 26,0 |
| 40 | 3.7 | 26,6 | 6.7 | 26,6 | 3.7 | 32.6 |
| 50 | 4.6 | 33.2 | 8.4 | 33.2 | 4.6 | 40,8 |
| 63 | 5.8 | 42,0 | 10.5 | 42,0 | 5.8 | 51,5 |
| 75 | 6.9 | 50,0 | 12.5 | 50,0 | 6.9 | 61.2 |
Oczywiście, podczas układania komunikacji można stosować inne rozmiary plastikowych rur wodnych. Jednakże, aby rozwiązać większość problemów, które pojawiają się podczas wykonywania rutynowych napraw, informacje wskazane w tabeli będą wystarczające.
Wniosek
Wymiary rur do kanalizacji powinny być przestrzegane tak dokładnie, jak to możliwe. Nawet przy odchyleniu o ułamek cala, hermetyczne połączenie dwóch odcinków sieci lub połączenia osprzętu będzie prawie niemożliwe, co oznacza, że niezawodność całego systemu będzie zagrożona (patrz także artykuł: Jaka głębokość rur wodnych jest optymalna).
Możesz studiować wymiary i oznaczanie bardziej szczegółowo, czytając dokumenty regulacyjne i oglądając wideo w tym artykule.
