Tytan na prysznic - ciepła woda pod dowolnymi warunkami

19-04-2018
Zaopatrzenie w wodę

Jednym z głównych problemów podmiejskich nieruchomości może być odległość od korzyści cywilizacyjnych, takich jak elektryczność, gaz, ciepła i zimna woda, itp. Zastosowanie opalanych drewnem grzejników wodnych może rozwiązać problem gorącej wody i częściowo ogrzewania. Co więcej, takie instalacje są całkowicie autonomiczne, wszystko, co potrzebne jest do ich pracy to para wiader wodnych i garść drewna opałowego.

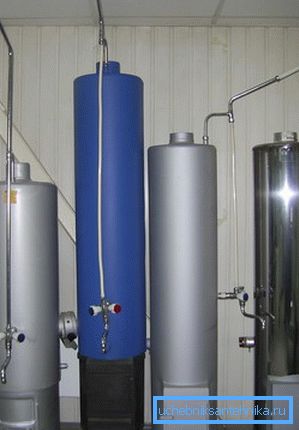

Kilka podgrzewaczy wody

Różnice w konstrukcji podgrzewaczy wody

Dla takich urządzeń ludzie utknęli w imię "Titan", chociaż jest kilku producentów głośników opalanych drewnem.

Zasadniczo tytany mają podobną konstrukcję, ale istnieje szereg różnic, na podstawie tego i damy klasyfikację:

  • w różnych modelach palenisko może być osobne lub połączone ze zbiornikiem wody;

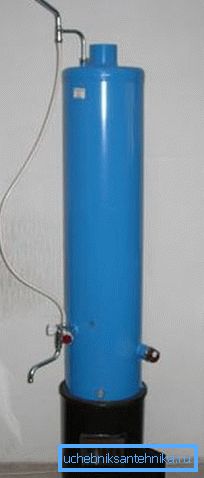

Widać, że palenisko i zbiornik są oddzielone

Zwróć uwagę! Ta separacja pozwala na obracanie zbiornika, jest to wygodne w przypadkach, gdy musisz podłączyć się do łazienki. Możesz po prostu obrócić zbiornik we właściwym kierunku.

  • w zależności od rodzaju materiału zbiornika można wymienić produkty wykonane z żeliwa, zwykłej stali, stali nierdzewnej i emaliowanych podgrzewaczy wody zdobyły pozytywne opinie. Komora ogniowa wykonana jest ze stali lub żeliwa;

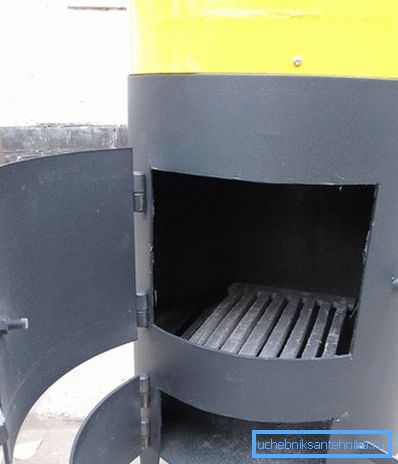

Na zdjęciu - palenisko i ashpit
  • w bardziej nowoczesnych modelach można przewidzieć miejsce do montażu elementów grzejnych. Jeśli jest elektryczność w daczy, tytan będzie mógł pracować zarówno ze spalaniem paliwa stałego, jak iz sieci. Gdy sprzęt jest wyposażony w grzałkę, producent najczęściej wyposaża go w termostat, pozwoli to na utrzymanie temperatury wody w zbiorniku w trybie automatycznym;

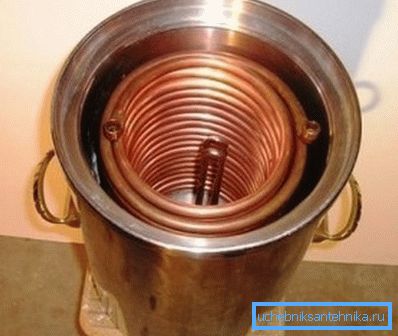

Moc TENA zwykle nie przekracza 2-3 kW
  • Ponadto większość producentów bierze pod uwagę specyfikę działania produktu i umożliwia nalewanie wody z góry.. Jeśli więc w kraju nie ma wody, zbiornik można napełnić zwykłą wodą;
  • są też zgazowani tytany, ale ta opcja pod względem autonomii nie jest najlepszą opcją.

Rozpoznaj, które urządzenie znajduje się przed Tobą, zaznaczając:

  • oznaczenie KVL LF wyznacza model kotła z możliwością zastosowania elementów grzejnych. Najprawdopodobniej w tym modelu jest termostat utrzymujący stałą temperaturę;
  • KVS - w takim modelu tytanu piec i zbiornik wody są połączone;

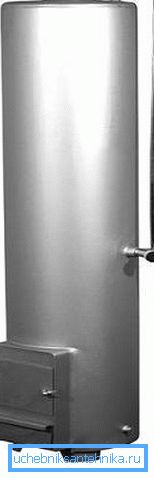

Palenisko i zbiornik znajdują się w tej samej obudowie
  • listy KVL mówią o oddzielnej palenisku i zbiorniku wody.

Przeczytaj więcej o grzejnikach drewnianych

Na pierwszy rzut oka takie urządzenia wyglądają jak pozostałości z przeszłości, bez względu na to, czy jest to żart - podczas zamiatania elektrycznego i gazyfikacji proponuje się wykorzystanie drewna do ogrzewania. Jednak popularność tytanów drewna nie traci, więc warto zastanowić się, co jest tego przyczyną

Powody popularności

Istnieje kilka powodów popularności drewnianych podgrzewaczy wody:

  • uniwersalność - dosłownie każdy materiał palny może być wykorzystywany jako paliwo z wyjątkiem węgla. Można używać nie tylko drewna opałowego, ale również trocin, wiórów, palnych odpadów z daczy, a nawet papieru;

Zwróć uwagę! Jeśli nadal ładujesz węgiel do pieca, metal szybko się przepali - temperatura będzie zbyt wysoka.

  • opłacalność - do ogrzania wody w zbiorniku wystarczy dosłownie 5-7 kłód o średniej wielkości. Pod względem czasu ogrzewania, podgrzewacze wody, choć gorsze od elektrycznych odpowiedników, ale nadal proces idzie szybko;
  • łatwa instalacja;
  • niski koszt Cena nowoczesnego podgrzewacza wody wynosi około 15 000 rubli. Za te pieniądze nabywca otrzymuje stalowy zbiornik o pojemności 86 litrów, żeliwny palenisko z popielnikiem, a także mikser i głowicę prysznicową, czyli kompletny zestaw, z tym wyjątkiem, że konieczne jest wykupienie komina. Aż do 80 ° C z pełną głośnością zbiornika nagrzewa się w ciągu 45 minut;

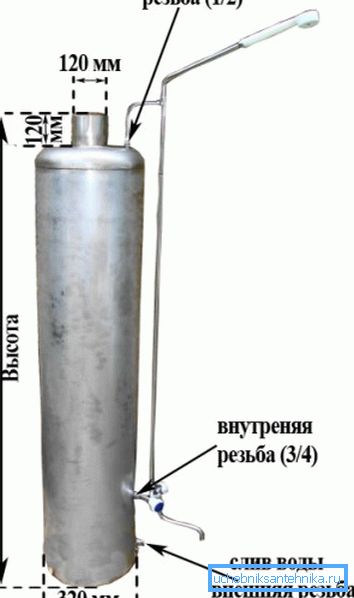

Przybliżone wymiary podgrzewacza wody
  • Niektórzy przedsiębiorczy mieszkańcy lata wykorzystują stare podgrzewacze wody jako grzejniki pokojowe. Zamiast wody piasek wlewa się do zbiornika, a grzałka jest gotowa do pracy, może łatwo ogrzać mały dom w kraju.

Są oczywiście drobne niedociągnięcia. Na przykład, w przypadku intensywnego użytkowania, zbiornik może przeciekać wzdłuż szwu, co wynika z faktu, że nie jest przeznaczony do odczuwania znacznego ciśnienia. Należy również zwrócić uwagę na niewielką grubość metalowego zbiornika - około 3 mm.

Konstrukcja i zasada działania

Każdy podgrzewacz wody opalany drewnem działa na tej samej zasadzie - paliwo jest spalane w palenisku, a uzyskana energia służy do podgrzewania wody w zbiorniku. Palenisko i zbiornik można oddzielić (prowadzi to do pewnego spowolnienia procesu podgrzewania wody) lub umieścić w jednej cylindrycznej obudowie.

Aby ciepło wytwarzane podczas spalania paliwa było możliwie jak najbardziej efektywne, rura wydechowa przechodzi przez cały tytan. Dzięki temu woda szybciej się nagrzewa.

Zasada działania tytanu

Jeśli chodzi o komin, jego średnica przekracza 100 mm (często producenci produkują wylot 115 mm). Z tego powodu można używać zwykłych kominów kanapkowych. Aby nie zepsuć układania go przez sufit i dach, wystarczy przeciągnąć rurę przez ścianę i podnieść ją, aby zapewnić dobrą przyczepność.

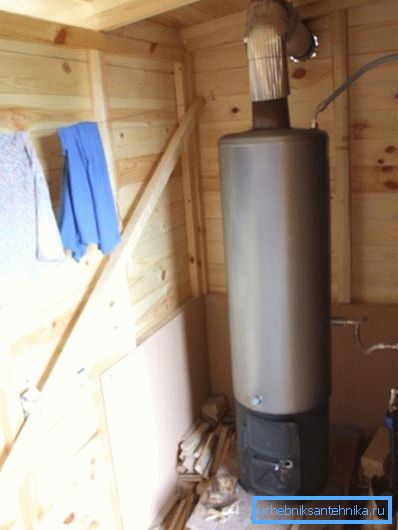

W tym przypadku komin wyprowadzony jest przez ścianę.

Grzejniki wodne do spalania drewna mają jeszcze jedną interesującą cechę - mikser, który jest w zestawie, ma tylko jeden wlot - do zimnej wody. Ale gorąca woda jest już dostarczana ze zbiornika podgrzewacza wody.

Zwróć uwagę! Właśnie z tego powodu niemożliwe jest zastąpienie całego miksera ulubionym konwencjonalnym analogiem. W końcu typowe baterie łazienkowe mają 2 wejścia.

Cechy działania i ulepszenia tytanu

Kluczową cechą podmiejskiego podgrzewacza wody na bazie drewna jest to, że nie jest przeznaczony do odczuwania znacznego ciśnienia. Producent zakłada, że ​​woda będzie wlewać się do zbiornika ręcznie, maksimum - konieczne ciśnienie stworzy zbiornik podniesiony do dachu, lub letni system zaopatrzenia w wodę, ale ciśnienie w nim będzie niewielkie.

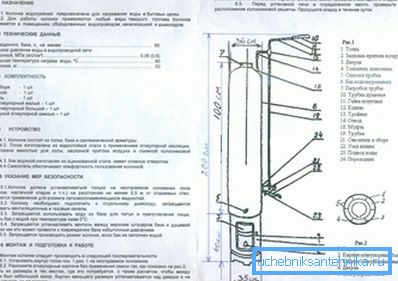

Możesz użyć zwykłej opcji połączenia urządzenia.

Osobno warto zastanowić się nad modernizacją konstrukcji, niewielką poprawą własnymi rękami i zwykłym tytanem można na przykład wykorzystać do podgrzewania wody w wiejskim domu. I nie prowadzi to do znacznych kosztów.

Sens modernizacji polega na tym, że mikser jest usuwany z konwencjonalnego obwodu, a obieg wody jest zorganizowany jak w konwencjonalnym sprzęcie elektrycznym:

  • zimna woda wpłynie do zbiornika od dołu, w miejscu, gdzie wcześniej zainstalowano mikser;
  • w celu umożliwienia połączenia wody bez problemów w pobliżu górnego złącza konieczne będzie odcięcie zaworu wlotowego. Jeśli spróbujesz spuścić wodę bez niej, powietrze po prostu nie zastąpi wody zrzutowej i nie będzie w stanie spuścić całej wody;
  • zawór bezpieczeństwa (w celu zmniejszenia nadciśnienia) jest instalowany jako opcja. Faktem jest, że jeśli zbiornik podniesiony na strych używany jest jako źródło wody, będzie pełnił rolę zbiornika wyrównawczego w systemie grzewczym, a ciśnienie w zbiorniku nie przekroczy normy;
  • Możesz również doradzić oprócz ocieplenia zbiornika z tytanu, ale jest to na życzenie właściciela.

Instalacja i połączenie tytanu

Ten etap jest również wykonywany bez pomocy specjalistów. Przede wszystkim należy zadbać o bezpieczeństwo przeciwpożarowe, w końcu tytan dobrze się nagrzewa, a żar z paleniska zawsze może wypaść.

Musisz przestrzegać kilku zasad:

  • opalany drewnem podgrzewacz wody jest zainstalowany tylko na bazie niepalnego materiału. Możliwe jest pokrycie części podłogi płytami z azbestu lub zbudowanie niewielkiego fundamentu z cegły lub betonu;

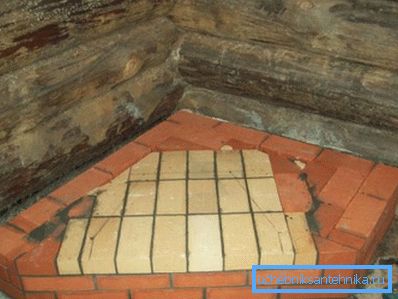

Możesz położyć mały fundament z cegły
  • ściany powinny być izolowane, do tego nadają się wszelkie niepalne materiały, w tym płyty z azbestem.

Instrukcje dotyczące połączenia mogą wyglądać tak:

  • 2 zbiorniki są umieszczone na dachu kabiny prysznicowej - 1 z zimną wodą, a druga z ciepłą wodą (może być osłonięta pianką z tworzywa sztucznego);
  • pompa dostarcza zimną wodę do obu zbiorników ze studni, może być również zasilana z daczy wodnej;
  • następnie z izolowanego zbiornika woda dostaje się do tytanu, nagrzewa się w nim i wraca do zbiornika;
  • Z obu zbiorników, rury zasilające są podłączone do konwencjonalnego kranu pod prysznicem, możliwe jest również kierowanie rur do innych odbiorców.

Zwróć uwagę! Izolacja termiczna zbiornika pozwala zachować wystarczającą temperaturę wody przez co najmniej 24 godziny.

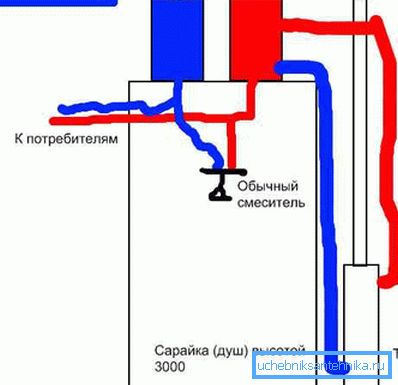

Proponowany schemat połączenia

Na końcu

Korzystanie z drewnianych podgrzewaczy wody jest uzasadnione w obszarze z dala od cywilizacji. W takich warunkach zdolność szybkiego podgrzewania dużej ilości wody jest warta swojej wagi w złocie. A przy odrobinie wysiłku zwykły tytan może zamienić się w źródło ciepłej wody dla całego domu, a nie tylko pod prysznic.

Film wideo w tym artykule zawiera krótki przegląd kompaktowego opalanego drewnem podgrzewacza wody.
