Układamy fajkę wodną ze studni do domu

Aby wyposażyć system zaopatrzenia w wodę w prywatnym domu z odwiertu za pomocą pompy zanurzeniowej lub powierzchniowej jest całkiem możliwe, jeśli tylko rozumiecie schemat elektryczny jednego lub drugiego urządzenia elektrycznego. Obecnie większość mieszkańców sektora prywatnego woli zatapialne jednostki, jako mocniejsze i bardziej niezawodne.

Tylko tutaj mogą być różne, dlatego musisz zrozumieć, co wybierasz. Powiemy o takich urządzeniach, ich metodzie połączenia i układaniu rur poniżej, a także zobaczymy tematyczną demonstrację wideo w tym artykule.

Hydraulika

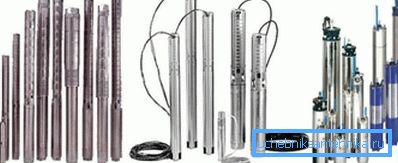

Wybór pompy

Uwaga W tej chwili interesują nas tylko te typy głębinowych pomp głębinowych, które są wykorzystywane do poboru wody ze studni i odwiertu. Oprócz nich dostępne są również pompy fekalne i drenażowe, które służą zarówno do czyszczenia toalet, jak i do czyszczenia zbiorników wodnych lub tych samych odwiertów. Ponadto, takie jednostki są podzielone zgodnie z zasadą działania - są odśrodkowe i wibracyjne.

Obecnie pobór wody z odwiertów i odwiertów można wykonywać za pomocą pomp zanurzeniowych, a poziom lustra z powierzchni nie ma znaczenia (niektóre modele są w stanie pompować wodę z głębokości 200-250 m) - ważne jest tylko, aby głębokość pozwalała na to. Jeśli interesuje nas układanie wody ze studni do domu, a nie tylko podlewanie ogrodu warzywnego, to oczywiście powinniśmy preferować jednostki wirówkowe.

Tylko tutaj ważne jest prawidłowe obliczenie mocy urządzenia, aby wystarczyło do utrzymania wszystkich urządzeń sanitarnych w domu - w przypadku takiego wyboru należy zwrócić uwagę na poniższą tabelę.

Zużycie wody przez godzinę w różnych łazienkach

Aby określić całkowite maksymalne zużycie wody, wystarczy spojrzeć do powyższej tabeli i dodać wskaźniki wszystkich urządzeń. Etykieta pompy, która jest koniecznie zawarta w paszporcie technicznym (instrukcja obsługi), a często również na korpusie urządzenia, wskazuje jego pojemność i nominalną pojemność dla poboru wody wm.³/ godzinę

Oprócz mocy i zasady działania pompy są również dobrane pod względem średnicy i długości - jeśli średnica nie jest ważna dla studni, żadna jednostka nie wkradnie się do studni. Ale długość jest potrzebna, aby całkowicie zanurzone urządzenie nie osiągnęło dna o co najmniej 30-50 cm, ale poziom wody może się różnić w zależności od pory roku lub intensywności poboru wody.

Istnieją dwa poziomy wody - statyczny i dynamiczny, z którego należy rozpocząć określanie długości pompy głębinowej. Poziom statyczny jest wskaźnikiem, kiedy pobór wody nie został wykonany w ciągu dnia, ale w większości odpychany z poziomu dynamicznego.

Aby określić obciążenie studni lub studni, woda jest wypompowywana z wody przez godzinę i ten znak, po którym lustro się po tym czasie wyłączy, będzie nazywany poziomem dynamicznym. Im mniejsza różnica między dwoma wskaźnikami (dynamicznymi i statycznymi), tym lepsza jest możliwość uzupełniania. Pompa musi zanurzyć się 30 cm poniżej poziomu statycznego i jednocześnie nie dotrzeć do dna w tej samej odległości.

Kopanie i inne prace przygotowawcze

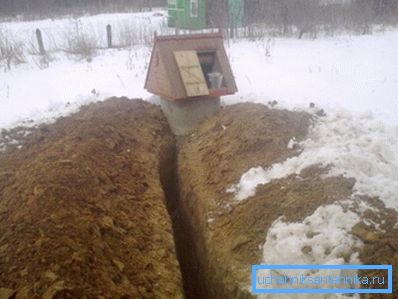

• Zacznijmy od parametrów technicznych - układ wody od studni do domu układany jest wzdłuż wykopu, którego głębokość powinna być co najmniej 50 cm głębsza niż temperatura zamarzania gleby w danym obszarze. Dodatkowo, ta figura zawiera również poduszkę z piasku u dołu wykopu, której grubość powinna wynosić co najmniej 2 cm - jest to konieczne, aby wąż polietylenowy nie został uszkodzony na kamieniach, a równomierny nacisk jest przykładany do niego od góry.

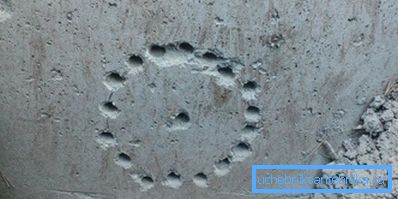

• Teraz, w odniesieniu do dziury, która będzie potrzebna do wykonania w betonowej ścianie studni - nie można jej wykonać jako noża zwycięzcy lub diamentu, ponieważ ściana jest wzmocniona drutem stalowym, a czasami nawet wzmocniona. W związku z tym należy narysować okrąg o pożądanej średnicy, tak aby można było wcisnąć narożnik ściskany do węża polietylenowego o średnicy 32 mm. Wywierć zaznaczone koło wokół obwodu, jak pokazano na powyższym zdjęciu, a następnie wybij je za pomocą młotka lub perforatora.
• Na tej samej zasadzie można zrobić dziurę w fundamencie, chociaż będzie to nieco trudniejsze - w końcu taka taśma ma zwykle co najmniej 40 cm grubości, więc lepiej jest przebić dziurę z dwóch stron - z ulicy i z pokoju.
• Abyś miał okazję przebić dziurę w fundamencie, musisz wykopać dół od ulicy i wewnątrz. Jego rozmiar powinien odpowiadać twoim wymiarom i długości narzędzia, to znaczy, że powinieneś mieć możliwość pracy z łopatą i stemplem za pomocą długiego wiertła.
• Ponadto, zanim położysz kanalizację, musisz wyposażyć miejsce na przepompownię, a najlepiej, jeśli używasz tego samego dołu do tego celu.. Będziesz musiał tylko ułożyć cegłę w środku i pokryć ją tynkiem, możesz również użyć szerokiej studni. Jednak nic nie przeszkodzi ci w wyposażeniu takiej jednostki na górze, bez korzystania z dołu, ale zajmie to pewne miejsce w pokoju.

Zgromadzenie

Uwaga Najlepiej jest użyć węża polietylenowego o średnicy 32 mm jako rury wodnej prowadzącej od samej pompy do jednostki dystrybucji wody. Jest oznaczony jako HDPE - polietylen niskociśnieniowy.

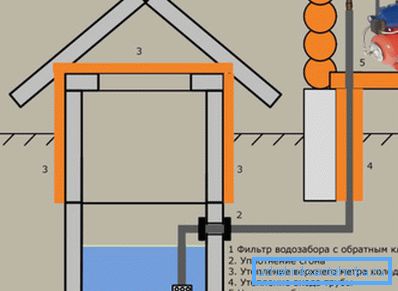

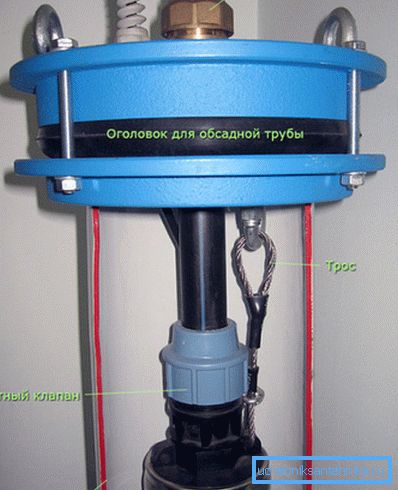

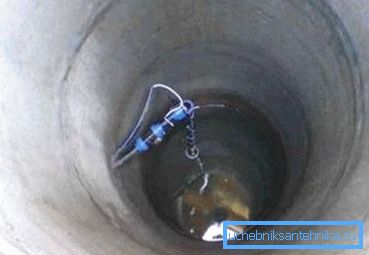

Spójrz na zdjęcie z góry - tam widzisz podłączenie pompy głębinowej do studni, ale łączy się ona również w studni, tylko że nie ma tam końcówki, ale zamówmy. Zawór zwrotny jest przykręcony do samej pompy, co zapobiega przedostawaniu się wody do studni lub studni, a pompa jest podłączona do pierścienia odwiertu za pomocą dostarczonego kabla.

W celu zamocowania u góry (w zasięgu ręki od powierzchni) w pierścieniu wywiercony jest otwór i włożony w niego kabel, który po rozciąganiu jest zamocowany za pomocą zacisku do śrub lub po prostu nawinięty na kawałek zbrojenia (w przypadku odwiertów odbywa się to na końcówce).

Jeśli masz studnię, nakręcasz PND (za pomocą złączki zaciskowej) na zaworze zwrotnym, aby ten odcinek był wystarczający od wpuszczonej pompy do otworu przelotowego w pierścieniu odwiertu. Tam, ten wąż musi być podłączony do innego odcinka prowadzącego od studni do węzła separacji wody, i odbywa się to za pomocą kątowej złączki zaciskowej.

Ułożyć sam łącznik w taki sposób, aby spadł na niego ładunek z krawędzi otworu w pierścieniu, przeciągnąć przewód elektryczny, który przechodzi z pompy przez ten sam otwór.

Jeśli pracujesz z odwiertem, na górze znajdują się specjalne terminale, za pomocą których możesz podłączyć dwa kawałki kabla - z domu iz pompy.

Jeśli pracujesz z odwiertem, będziesz musiał wykonać takie połączenie bezpośrednio w wykopie, ponieważ kabel z zestawu i tak nie będzie dla ciebie wystarczający. Skręty najlepiej izolować termo-dyszami, zwłaszcza, że ​​ich cena jest tania, mniejsza niż koszt taśmy elektrycznej.

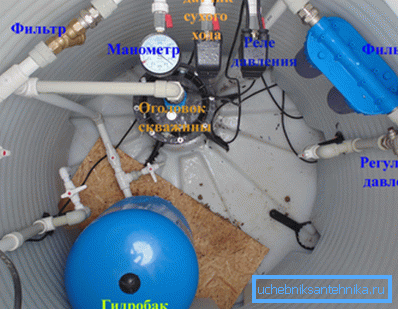

Przejdźmy teraz do połączenia, a dokładniej do zespołu pompowni i do tego, spójrz na górne zdjęcie - widać, jak jest wykonany pierwszy etap połączenia.

Chodźmy, opuścimy kabel grzejny (nie jest to już dla nas interesujące) i podążamy za węzłami - z HDPE, który pochodzi z pompy, główny zawór się zawiesza, potem filtr zgrubny i wszystko idzie do przekaźnika ciśnienia i czujnika suchobiegu. Warto zauważyć, że jeśli czujnik i przekaźnik znajdują się w tym samym bloku, są mniej niezawodne, więc lepiej jest kupować te węzły osobno.

Presostat jest bezpośrednio podłączony do wylotu (tego samego PND) do zbiornika membranowego, który zwykle wynosi co najmniej 70 litrów. Następnie instaluje się inny filtr, ale jest już dokładnie wyczyszczony (zwykle jest to model z wymiennym wkładem), a następnie rozpoczyna się podłączanie do wszystkich urządzeń sanitarnych w domu.

Jeśli chcesz zoptymalizować działanie pompy głębinowej, to znaczy, aby zmniejszyć przerwy między cyklami włączania i wyłączania, musisz zmienić ustawienia fabryczne przełącznika ciśnienia.

Tak więc automatyczne zatrzymanie silnika odśrodkowego domyślnie na pompie następuje, gdy ciśnienie w zbiorniku membranowym 3 atmosfery zostanie osiągnięte, i jest uruchamiane, gdy spada do 2 atmosfer. Możesz zmienić te parametry, ustawiając 5 atmosfer do wyłączenia i 1,5 atmosfery na początek, ale uważaj, aby nie uszkodzić samego urządzenia.

Ponadto schemat zaopatrzenia w wodę w prywatnym domu ze studni należy kierować się instrukcją fabryczną pompy. Oczywiście, zasada połączenia jest taka sama wszędzie i jest opisana powyżej, ale mogą istnieć pewne niuanse.

Wniosek

Podsumowując, należy zauważyć, że żywotność pompy głębinowej zależy w dużej mierze od czystości źródła, z którego pobiera się wodę, ponieważ takie jednostki nie są przeznaczone do pompowania piasku i mułu. Dlatego przynajmniej raz na 3-5 lat trzeba czyścić dobrze lub dobrze własnymi rękami.
