Urządzenie dobrze pod wodą: główne elementy i wskazówki

Co to jest studnia? Odpowiedź wydaje się oczywista: dziura w ziemi, z której wypompowywana jest woda. Oczywiste i błędne. Mamy przed sobą całą gamę urządzeń - od filtra z osadnikiem do systemu automatycznego uruchamiania pompy Tematem tego artykułu jest instalacja studni.

Komponenty

Na czym więc polega studnia? Postanowimy od razu: omawiamy budowę studni o stosunkowo małej głębokości (do 70-100 metrów) z natężeniem przepływu wystarczającym do dostarczenia wody mieszkańcom jednego lub dwóch lub trzech domów prywatnych. Odwierty przemysłowe zdolne do dostarczania dziesiątek metrów sześciennych wody na godzinę i czerpania wody z niższych horyzontów są bardziej skomplikowane.

Przesuń się w dół od odwiertu.

• Sump Jest to rura ze ślepymi ścianami, wpuszczona w wodoodporną warstwę poniżej filtra.
• Właściwie filtr, który zapewnia oczyszczanie wody docierającej do pompy z piasku i cząstek gleby.
• Rura osłonowa, zapewniająca stabilność ścian odwiertu. To dzięki niej wąska pionowa studnia nie kruszy się już w pierwszych dniach pracy.
• Pit lub keson znajdujący się na odwiercie. Cel budowy tego płytkiego odwiertu jest dwojaki: chroni on rurę, przez którą woda jest dostarczana z zamarzania i zapobiega przesypywaniu się gleby przez obudowę.

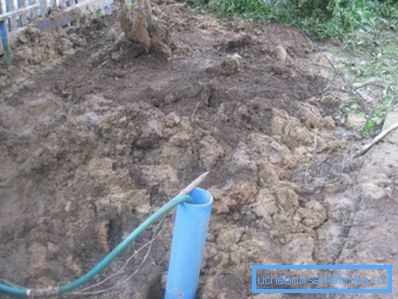

Co ciekawe: w ciepłych regionach studnie często nie mają tego elementu. W szczególności na Krymie, przy jego dodatniej temperaturze najzimniejszego zimowego miesiąca, można zaobserwować przyklejanie się osłonki bezpośrednio z ziemi; woda wpływa do domu przez niezakopione wejście.

• Pompa, która unosi wodę z głębokości.
• Rura ciśnieniowa, przez którą woda przepływa od studni do domu.
• Zawór zwrotny zapobiegający cofaniu się wody po zatrzymaniu pompy.
• Automatyczne sterowanie pompą.
• Hydroakumulator lub pojemność akumulacyjna, umożliwiająca pracę pompy w stanie bezczynności.

W tej kolejności bardziej szczegółowo analizujemy studnie urządzenia dla wody.

Podziemna część studni

Kolumna obudowy

Filtr i studzienka są częścią obudowy i opuszczane do studni wywierconej własnymi rękami lub z wykorzystaniem technologii jako całości. Kolumna z reguły jest montowana na miejscu z odcinków rur zaopatrzonych w zamki (najczęściej gwintowane).

Średnica obudowy jest zwykle nieco większa niż średnica pompy; w przypadku najpopularniejszych 4-calowych pomp stosuje się rurkę 125 mm.

Jakie materiały mogą być używane i jakie są ich główne cechy?

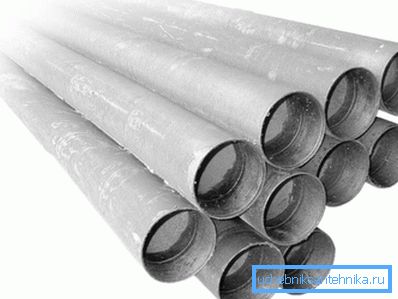

• Tradycyjny materiał obudowy to czarna stal. Pomimo podatności na korozję jego żywotność osiąga 50 lat lub więcej dzięki solidnej grubości ścianki - 5-6 mm. Grubościenna rura nie obawia się żadnego ruchu naziemnego i zapewnia, że ​​odwiert działa w każdych warunkach; jedyną wadą tego materiału jest wysoka cena.

• Rury cementowe azbestowe są znacznie tańsze; znacznie niższa i ich siła. Materiał nadaje się tylko do stabilnych gleb z niewielką głębokością odwiertu (wiercenie na piasku).
• Niskociśnieniowy polietylen (HDPE) to jeszcze bardziej ekonomiczny materiał. Ma praktycznie nieograniczoną żywotność - z jednym zastrzeżeniem: miękkie tworzywo sztuczne nie wytrzymuje naprężeń mechanicznych.

Jest to użyteczne: tylko rury osłonowe są stosowane jako osłony, które różnią się wytrzymałością i grubością ścianki.

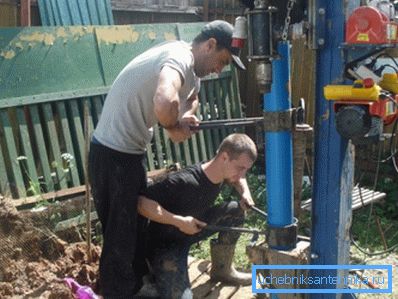

• Niesplastyfikowany polichlorek winylu (NPVH) - kompromis między wytrzymałością stali a niskim kosztem polietylenu. Rury nieco sztywniejsze z HDPE; połączenia gwintowe ułatwiają łączenie ich w kolumny.

Co to jest filtr eliminujący zanieczyszczenia?

1. Stalowe łańcuchy obudowy są zwykle zakończone oplecionym filtrem ze stali nierdzewnej.
2. Filtr z tworzywa sztucznego jest strefą perforacji. Małe dziury z niewielką przerwą znajdują się na długości 1-3 metrów od rury po około metrowej długości studzienki.

Priyamok, keson

Studnia to studnia, otwarta nieco poniżej poziomu zamarzania. Ściany są betonowane lub układane z czerwonej cegły (krzemian nie toleruje długotrwałego kontaktu z wodą). Uformowany jest gliniasty zamek wokół pancerza, który wznosi się pośrodku dołu obudowy, chroniąc otwór wiertniczy przed wnikaniem wody z powierzchni.

Z góry dół jest pokryty betonową płytą lub grubymi deskami i jest w jakikolwiek sposób izolowany.

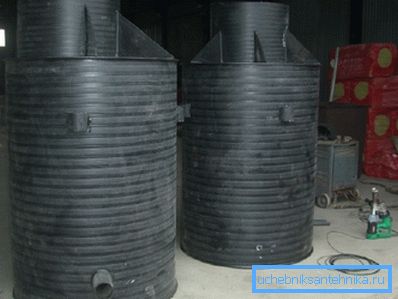

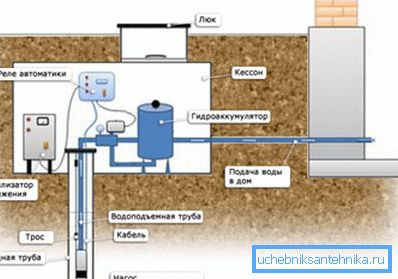

Keson jest rozwiązaniem "pod klucz", dzwonem z tworzywa sztucznego, stali lub betonu, często zaopatrzonym w klapę. Kesony są bardzo popularne ze względu na znaczne oszczędności czasu na etapie wyposażenia studni.

Pompa

Co może być urządzeniem, które unosi wodę na powierzchnię?

W sklepach można znaleźć trzy rodzaje pomp do studni.

1. Powierzchowne znajduje się w jamie lub kesonie i podnosi wodę, tworząc próżnię w rurze spustowej. Oczywiste jest, że z dużej głębokości w ten sposób woda nie podnosi się: ten typ pomp wykorzystywany jest wyłącznie przy wyposażaniu studni w piasek na głębokości wody nie większej niż 10 metrów.
2. Pompa zanurzeniowa z membraną zapewnia głowę dzięki cyklicznym oscylacjom solenoidu z parą membran. Zestaw zaworów kulowych zapewnia ruch wody we właściwym kierunku na obu fazach cyklu.

Urządzenia te zapewniają dobrą presję na kompaktowe rozmiary i niski koszt; jednak w przypadku studni głębinowych nie należy ich używać. Instrukcja związana jest ze stosunkowo niewielkim (nie więcej niż 2-letnim) zasobem pomiędzy naprawami: membrany w procesie pracy są w sposób ciągły deformowane, gromadząc tak zwane zmęczenie materiału i wymagają okresowej wymiany.

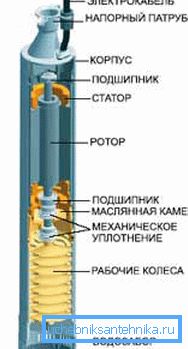

1. Wreszcie, w sercu najbardziej popularnego schematu jest pompa odśrodkowa. - Typowy wirnik odśrodkowy leży. Pompa odśrodkowa różni się od swojego bliskiego kuzyna, pompy wirowej, dużą odległością między wirnikiem a obudową (w ten sposób producenci unikają przyspieszonej erozji z nieuniknionymi cząstkami ściernymi) i obecności kilku kroków, aby zrekompensować nieunikniony spadek ciśnienia wraz ze wzrostem luzu.

Każdy stopień składa się z oddzielnego wirnika i dyfuzora; w tym samym czasie wirniki są montowane na wale wspólnym dla wszystkich silników elektrycznych. Jeden stopień zwiększa ciśnienie na wylocie pompy o 5-10 metrów.

Sprzęt napowietrzny

Co sprawia, że ​​urządzenie do uzdatniania wody wygląda jak nad ziemią?

Bufor

W tej roli działa hydroakumulator lub zdolność akumulacyjna.

Każde rozwiązanie ma swoje zalety i wady.

• Akumulator jest w stanie wytworzyć większe ciśnienie w systemie zaopatrzenia w wodę, może być umieszczony w dowolnym punkcie systemu zaopatrzenia w wodę. Jednak akumulatory mają stosunkowo niewielką objętość i są dość drogie.

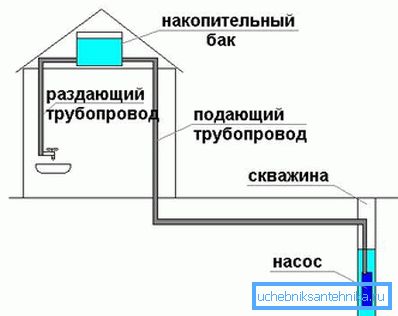

• Nałożona pojemność, wręcz przeciwnie, przy umiarkowanych kosztach może mieć bardzo dużą ilość, która pozwoli na przeniesienie przerw w zasilaniu lub naprawę pompy bez dyskomfortu. Jednak musi znajdować się na szczycie budynku.

Odniesienie: w celu zapewnienia dopuszczalnego ciśnienia 1 kgf / cm2 w systemie zaopatrzenia w wodę, pojemność musi zostać podniesiona do wysokości 10 metrów, co w przybliżeniu odpowiada trzem piętrom.

Automatyka

Jest to czujnik, na którego rozkaz przekaźnik włącza się i wyłącza pompę.

Rodzaj czujnika zależy od rodzaju pojemności bufora:

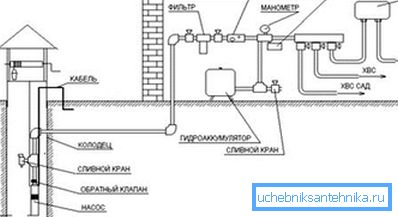

• W przypadku hydroakumulatora pompa włącza się, gdy ciśnienie w przewodzie wodnym spada poniżej wartości progowej.

• W stanie akumulacyjnym umieszczony jest czujnik poziomu wody w pływaku.

Wniosek

Jeśli czytelnik nie otrzymał odpowiedzi na żadne pytania - może znajdzie je na filmie w tym artykule. Sukcesy!
