Urządzenie dźwigowe: zapoznaj się z popularnymi projektami

Tematem tego artykułu jest urządzenie dźwigowe. Zapoznamy się z zasadą działania i urządzeniem kilku typów dźwigów i bram. Ponadto musimy zbadać typowe problemy tych produktów i sposoby ich rozwiązania.

Miksery

W najpopularniejszych nowoczesnych kranach stosowane są trzy rodzaje zaworów i sterowania:

1. Dźwigi śrubowe.
2. Ceramiczny Kranbuksy.
3. Ceramiczne wkłady, które umożliwiają regulację temperatury i ciśnienia wody za pomocą jednej dźwigni.

W celu wyjaśnienia: celowo nie wpływa na egzotyczny rodzaj mikserów z termostatami elektronicznymi. Jest mało prawdopodobne, że osoba, która nie ma umiejętności zawodowych, wpadnie na pomysł naprawy tak skomplikowanej techniki.

Przeanalizujmy projekt i cechy wszystkich trzech rozwiązań.

Śruba kranbuksa

Woda jest pokryta gumowym zaworem, który naciska na siedzenie w korpusie mieszacza.

Zawór może mieć dwie wersje.

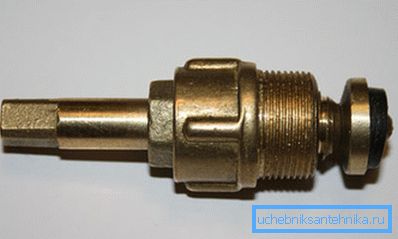

• Tradycyjnym rozwiązaniem jest ruchomy zawór umieszczony w rowku wydrążonego pręta gwintowanego.. Kiedy zawór jest zatrzaśnięty w trzpieniu, uszczelka obraca się, przylegając do gniazda, co prowadzi do jej szybkiego zużycia.

• Nowszy projekt - zawór sześciokątny, który jest wyciskany przez obracający się pręt z korpusu maźnicy. Uszczelka wzdłuż całego suwu zaworu porusza się stopniowo.

Oczywiście, w obu przypadkach trzpień musi być uszczelniony: kiedy zawór jest otwarty, powstaje nadciśnienie w korpusie żurawia.

Rdza jest uszczelniona na jeden z dwóch sposobów:

1. Szczeliwo dławnicowe Epiploon jest zaciśnięty przez myjkę od spodu i orzech-epalnicę. Ten schemat uszczelnienia stosuje się tylko w skrzynkach z zaworem, który jest wkładany w rowek trzpienia.

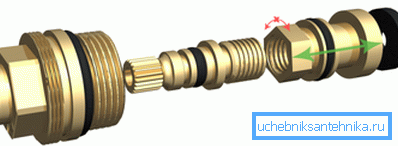

2. Gumowe pierścienie uszczelniające. W rzeczywistości, większość obecnie sprzedawanych Kranbuks odnosi się do tego typu.

Jakie problemy są typowe dla skrzynek śrubowych? Czy trudno jest je wyeliminować własnymi rękami?

Nuance: cena śruby kranbuksy - od 35 do 45 rubli. Jeśli najbliższy sklep hydrauliczny nie ma o-ringów lub gruczołu, zamiast dalszych poszukiwań łatwiej jest zmienić tuleję.

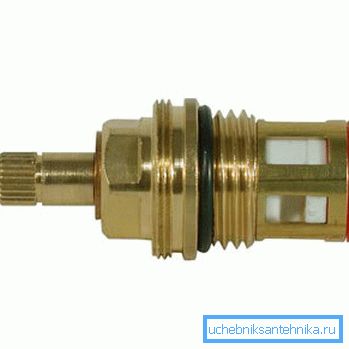

Ceramiczne kotły

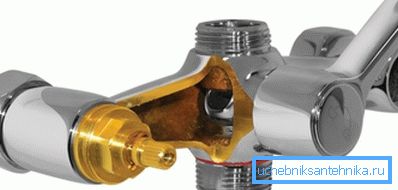

Urządzenie ceramicznego żurawia zasadniczo różni się od śruby, pomimo ich pełnej kompatybilności.

• Woda otwiera się i zamyka przy wzajemnym przemieszczaniu się szlifowanych płytek ceramicznych z nacięciami.
• Szczelność między siedziskiem korpusu miksera a płytkami zapewnia pierścieniowa gumowa lub silikonowa uszczelka.

W normalnych warunkach pracy skrzynki ceramiczne są o wiele trwalsze niż skrzynki śrubowe i zawsze doskonale utrzymują wodę. Ich usterki wiążą się tylko ze śmieciami, które wpadły w nacięcia płyt: gdy próbują zastosować znaczną siłę, przycina się albo krawędzie nacięcia, albo występy, dla których obraca się jedną z płytek, gdy obraca się jagnię (uchwyt dźwigu).

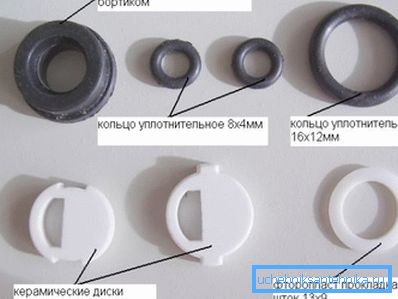

Niestety, instrukcja rozwiązywania problemów w tym przypadku sprowadza się do wymiany całego maźnika. Płytki ceramiczne nie są powszechnie dostępne.

Ważne: problem piasku i kamienia w rurach jest rozwiązywany raz na zawsze, instalując filtry gruboziarniste przy wejściu do mieszkania.

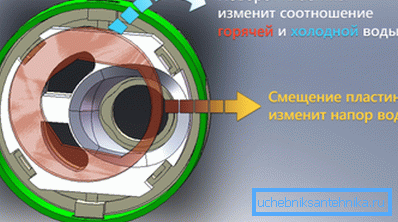

Nabój

Schemat jego pracy różni się od zasady działania ceramicznego pudełka dwoma cechami:

1. Ruchoma płyta nie obraca się wokół własnej osi, ale swobodnie porusza się w płaszczyźnie.
2. Rowek w nim nie jest łączony z jednym, ale z dwoma otworami w dolnej ceramicznej płycie - do dostarczania odpowiednio zimnej i gorącej wody.

W celu przemieszczenia płyty styka się z ruchomą plastikową dźwignią. Problemy z działaniem wkładu w tym przypadku powstają albo w wyniku zanieczyszczenia rur, albo z powodu nadmiernej siły wywieranej na dźwignię. Lepiej jest zapomnieć o zwyczaju blokowania wody ostrym klaśnięciem ręki na uchwycie.

Co pęka w kartridżu:

• Plastikowa dźwignia, do której śruba mocuje uchwyt.
• Plastikowe klamry przytrzymujące górną płytkę ceramiczną.
• Na koniec, kiedy spróbujesz zamknąć pojemnik z resztkami, możesz sam posiekać.

Podobnie jak ceramiczna kranbuksa, wkład zmienia się całkowicie, gdy się zepsuje.

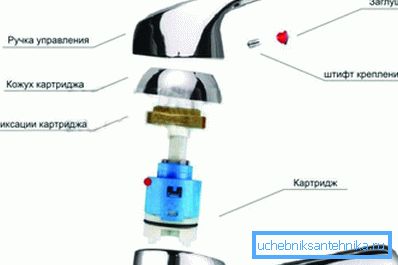

Jak to zrobić?

1. Wyciągamy plastikowy korek wciśnięty w uchwyt.
2. Odkręć ukrytą pod nim śrubę mocującą. Może mieć płaską głowicę, śrubokręt krzyżakowy lub sześciokątny.
3. Przykręcić dekoracyjną nakrętkę z korpusu mieszacza. Oczywiście bez użycia narzędzia: chrom jest łatwy do złamania.
4. Już za pomocą regulowanego lub otwartego klucza, odkręcamy mosiężną nakrętkę trzymającą wkład, wyjmujemy wkład i kierujemy do sklepu w celu wymiany.

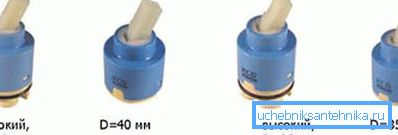

Zwróć uwagę: wkłady są wykonane w rozmiarze 28, 35 i 46 milimetrów. Aby nie pomylić się przy zakupie, weź próbkę ze sobą.

Vent

Z zaworów stosowanych w mieszkaniach i domach prywatnych najczęściej spotykane są:

• Zawór śrubowy.
• Zawór korkowy.
• Zawory kulowe.
• Zawory trójdrożne (korkowe i kulkowe).

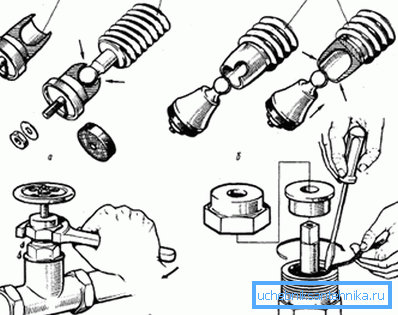

Śruba

A opis urządzenia i typowe problemy ślimaka Kranbuks w pełni odnoszą się do zaworów śrubowych.

Osobno warto wspomnieć tylko o kilku punktach:

• Przestrzeń pod siodłem zwykle staje się kieszenią, w której gromadzą się różne śmieci. Jeśli ciśnienie w kranach gwałtownie spadło - konieczne jest odcięcie pionu, odkręć głowicę zaworu i zajrzyj do jej korpusu.
• W latach 80. nieznane krajowe przedsiębiorstwo produkowało dużą partię zaworów z mosiężnymi zaworami stożkowymi. Kiedy próbujesz zamknąć zawór wody często mocno kliny; Przekręcając trzpień, prawdopodobnie zwymiotujesz go z pozostałego gniazda zaworu. Przy pierwszej okazji lepiej jest wymienić zawór tego projektu.
• Jeżeli uszczelnienie zaworu kapierzy, nie zawsze konieczne jest napełnianie. Często wystarczy odkręcić jagnię, aż się zatrzyma: nić na trzpieniu dociska dławnicę przez znajdującą się pod nią podkładkę.

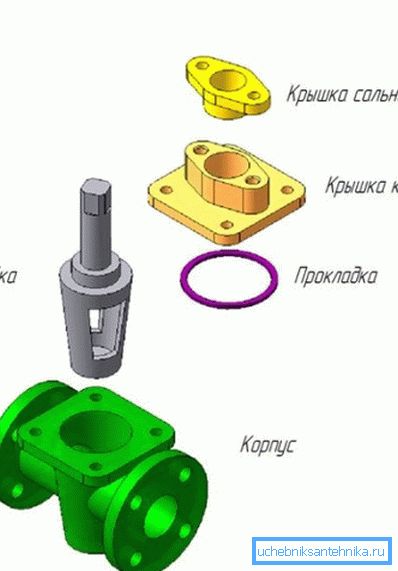

Cork

Woda otwiera się i zamyka, obracając korek w szczelinę. Woda jest utrzymywana w powierzchniach gruntowych wtyczki i obudowy.

Brak przecieków na pręcie jest zapewniany na jeden z dwóch sposobów:

• Mocowanie korka do ciała za pomocą nakrętki na trzonku korka.
• Szczeliwo dławnicowe

Jedynym problemem związanym z konstrukcją korków, którą można wyeliminować niezależnie, jest wyciek gruczołu. W celu uszczelnienia, woda musi zostać przepłukana po obu stronach zaworu - w przeciwnym razie zawsze będzie występowało prawdopodobieństwo, że zatyczka, nie zatrzymana przez uszczelkę olejową, wyciśnie się przy najmniejszym przesunięciu.

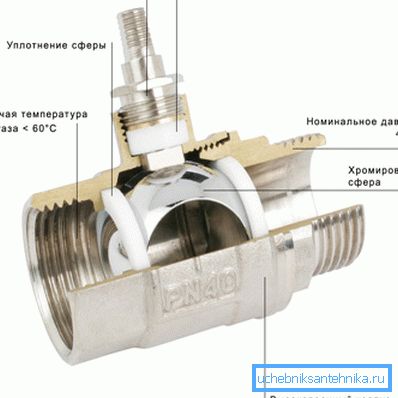

Ball

Jak zawór kulowy - najbardziej niezawodny i trwały przedstawiciel zaworów?

Jego urządzenie przypomina zawór korkowy, ale z kilkoma zmianami w projekcie.

• Korek to kulka o idealnie oczyszczonej powierzchni.
• Szczelność zapewniona jest nie przez docieranie do ciała, ale przez parę siodełek z fluoroplastycznego lub teflonowego pierścienia.
• Wędka jest uszczelniona gumowym lub polimerowym pierścieniem.

W zależności od przeznaczenia zawór kulowy może się znacznie różnić:

1. Ciało może być składane (pięty lub gwintowane) i całkowicie zespawane.
2. Dostęp do rurociągu może być gwintem (wewnętrznym lub zewnętrznym), kołnierzami do rur lub rur do spawania.
3. Siodełka kuli mogą być obciążone sprężyną, aby skompensować ich zużycie.

Co ciekawe: czasami pomiędzy kulą a siodłem jest celowo pozostawiona mała luka. Kulka dociskana jest do gniazda przez nacisk czynnika roboczego.

Jedynym typowym problemem zaworów kulowych jest przepływ w dół trzpienia, który jest eliminowany przez dokręcenie nakrętki dławika lub zwijanie taśmy FUM pod nią.

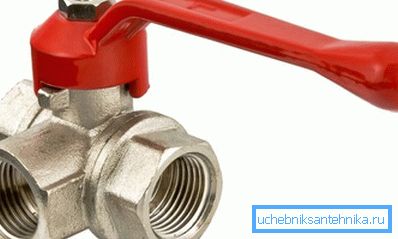

Trzy drogi

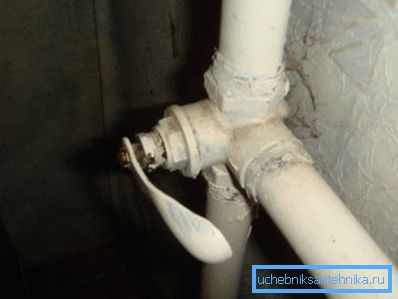

Jaki jest projekt i przeznaczenie trójstronnego dźwigu? Celem jest przekierowanie przepływu czynnika roboczego do jednego z przyłączonych rurociągów. Na przykład zawór trójdrożny zainstalowany na przyłączu rury zasilającej do grzejnika i zworników jest w stanie kierować czynnik grzewczy systemu grzewczego albo przez zworkę, albo przez akumulator, dostosowując w ten sposób stopień ogrzewania pomieszczenia.

Urządzenie zaworu trójdrożnego i jego typowe uszkodzenia całkowicie powielają urządzenie i zakłócenia zaworów odpowiednich typów. Różnica między nimi jest tylko liczbą kranów i kształtem cięcia w korku lub korkach.

Wniosek

Mamy nadzieję, że nasza krótka wycieczka do urządzenia zaworowego pomoże czytelnikowi wyeliminować większość jego wad. Wideo w tym artykule, jak zawsze, zaoferuje mu dodatkowe materiały tematyczne. Sukcesy!
