Well gauge: rodzaje i specyfikacje

Zasada wiercenia warstw wodonośnych polega na zagłębianiu się w ziemię w pewnej odległości w poszukiwaniu cieczy. W tym przypadku dość często istnieje potrzeba dokładnego określenia głębokości do poziomu za pomocą wody.

W tych przypadkach wymyślono studnię, co pozwala poradzić sobie z tym zadaniem.

Rodzaje instrumentów dla tych zadań

Po pierwsze, należy zauważyć, że istnieje wiele sposobów określania głębokości odwiertu do poziomu wody. Są dość proste i nie wymagają specjalnego wyposażenia, chociaż są tacy, którzy potrzebują nawet komputera..

Dlatego określenie metody pomiaru powinno być zgodne z potrzebami konkretnego projektu i jego cech technologicznych.

Najprostszy sposób

• Dość często proste typy studni wykonane zgodnie z zasadą odwiertów abisyńskich instaluje się w daczach lub na działkach. Jednocześnie woda z takich struktur nie zawsze płynie grawitacyjnie, co sprawia, że ​​trzeba kontrolować, w jaki sposób pojawia się w rurze.
• Warto zauważyć, że takie studnie są tanie i często robione z chęcią oszczędzania. Biorąc to pod uwagę, właściciel tego projektu nie zawsze znajduje dodatkowe fundusze na zakup wskaźnika poziomu, którego cena jest zwykle znacznie zawyżona z uwagi na specyfikę użytkowania.

• W takich przypadkach czarodziej radzi sobie z tym zadaniem za pomocą zwykłej liny, do której przywiązuje się ładunek.
• Jest on opuszczany do tuby, pogrążając się w samej igle.
• Następnie lina zostaje podniesiona i sprawdzona pod kątem obecności mokrego toru. Tam, gdzie się zaczyna, a górna krawędź warstwy wodonośnej zostanie zlokalizowana.
• Następnie mierzy się linę i odbiera niezbędne dane.

• Warto zauważyć, że taki system ma wiele wad i nie można go nazwać doskonałym ani dokładnym. Może jednak określić przybliżoną głębokość do poziomu występowania wody.

Wskazówka! Jeżeli zatrudnieni pracownicy lub pracownicy firmy, z którą podpisano umowę na wykonanie odwiertu, korzystają z tej metody, wówczas warunki płatności należy niezwłocznie ponownie rozważyć, ponieważ oznacza to niski poziom profesjonalizmu. W tym samym czasie nie należy myśleć, że posiadanie dobrego wskaźnika poziomu mówi o wysokich umiejętnościach.

Urządzenie wyciągarki

• Jednostki te są dość proste i niezawodne. Nie wymagają specjalnych umiejętności do użytku i mogą być używane przez pracowników natychmiast po przeczytaniu instrukcji.
• Zasada ich działania polega na tym, że specjalny kabel używany jest jako wciągarka, na której zainstalowany jest pasek do znakowania ze wskazaniem materiału filmowego.
• Do niej również przymocowane są druty podłączone do czujnika na końcu. Warto zauważyć, że samo urządzenie sterujące wygląda jak dwa nieosłonięte styki znajdujące się w pewnej odległości od siebie.

• Na samej cewce wciągarki jest podłączone źródło zasilania, do którego można użyć zwykłej baterii, takiej jak Krone.
• Łączy się w jednym obwodzie z czujnikiem i źródłem generującym światło sygnałów szumowych. W ich roli mogą być żarówki i brzęczyk.
• Należy zauważyć, że taki system można zmontować ręcznie. Aby to zrobić, wystarczy posiadać wiedzę z zakresu fizyki na poziomie klasy 8.
• Zasada działania tego urządzenia opiera się na fakcie, że gdy czujnik zostanie opuszczony na kabel do studni, zostanie on zanurzony w określonym obszarze. W rezultacie jego kontakty się zamkną i usłyszysz sygnał powyżej. W takim przypadku użytkownik powinien zwrócić uwagę na taśmę znacznikową ze znacznikami, która wskaże głębokość warstwy wodonośnej.

• Główną zaletą takiego systemu jest jego prostota.
• Warto również zauważyć, że styki czujnika znajdują się na takim poziomie, aby nie reagować na zwiększoną wilgotność i działają tylko w bezpośrednim kontakcie z cieczą.
• Podobny wskaźnik dla odwiertów jest często wykorzystywany do celów domowych. Jednak niektóre firmy świadczące usługi wiertnicze aktywnie używają go jako podstawowej lub dodatkowej kontroli.

• Prostota urządzenia eliminuje występowanie błędów w odczytach i prawie całkowicie eliminuje czynnik niekompetencji personelu.

Wskazówka! Jeśli możesz wykonać takie urządzenie samodzielnie, powinieneś go użyć. Produkty fabryczne są drogie i nie zawsze spełniają wymagania niektórych rzemieślników.

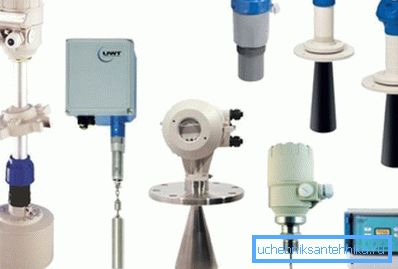

Urządzenia ultradźwiękowe

• Te urządzenia można nazwać jednymi z najdroższych. Faktem jest, że do ich użycia może być potrzebny komputer lub jego analog jest dostarczany w zestawie.
• Warto zauważyć, że do określenia poziomu występowania warstwy wodonośnej, przy użyciu mierników do odwiertów tego typu, działanie może być tylko specjalistą, który przeszedł odpowiednie szkolenie.
• Większość tych systemów ma wiele dodatkowych funkcji. Najważniejszym z nich jest możliwość wykrycia uszkodzenia w kolumnie lub rurze i określenie konkretnej głębokości tej wady.

• Biorąc pod uwagę takie możliwości, takie systemy są aktywnie wykorzystywane przy ponownym wprowadzaniu odwiertów.
• Znalazły one również szerokie zastosowanie w wierceniu na poziomie warstwy artezyjskiej, ponieważ mogą wykonywać kontrolę na dużej głębokości.
• Jedną z korzyści, jakie mają takie wskaźniki wiertnicze, jest to, że nie trzeba wykonywać głębokich nurkowań, aby mogły one pracować. Wystarczy zainstalować czujnik na początku odwiertu, a resztę pracy wykona promieniowanie ultradźwiękowe. Fala zostanie odbita od wody i spadnie na wskaźnik, który przeniesie odebrane dane do modułu obliczeniowego.

• Dokonana zostanie szczegółowa analiza prędkości fal i czasu ich refleksji, w wyniku czego zostanie sformułowany wniosek.
• Szczególną uwagę należy zwrócić na to, że urządzenia tego typu umożliwiają zdalny monitoring. W tym celu ustanawiają zgodność z modułami komunikacyjnymi, które umożliwiają utrzymanie kontaktu między modułem obliczeniowym a czujnikiem na odległość.
• Biorąc pod uwagę wszystkie cechy takich urządzeń, są one stosowane głównie w głębokich odwiertach lub na skalę przemysłową.

• Należy również zauważyć, że istnieją uproszczone wersje tych jednostek, które mogą jedynie określać odległość od cieczy. Typowy podręcznik obsługi do ich działania stwierdza, że ​​mają one standardowe ustawienia i są zdolne do pracy w pewnych warunkach. To sprawia, że ​​bardzo trudno jest stosować takie wskaźniki, zmuszając rzemieślników do stosowania konstrukcji prostych.
• Należy stwierdzić, że wszystkie dane dotyczące poziomu wody w odwiercie są zapisane w jego certyfikacie. Dlatego w kolejnych pomiarach, jeśli ulegnie zmianie, dokumentacja musi zostać zmieniona. Biorąc to pod uwagę, warto pozyskać certyfikowanych specjalistów do takich operacji, których zawarcie będzie podstawą do dostosowania.

Wskazówka! Warto nabyć taką jednostkę tylko wtedy, gdy istnieje potrzeba stałego monitorowania odwiertu. W przeciwnym razie doprowadzi to do dużych i niepotrzebnych kosztów.

Wniosek

Po zapoznaniu się z wideo w tym artykule można szczegółowo zbadać wskaźniki poziomu i zapoznać się z ich wykorzystaniem. Jednocześnie, w oparciu o tekst przedstawiony powyżej, należy dojść do wniosku, że ani najprostsze, ani najbardziej złożone systemy sterowania nie mogą łączyć dwóch głównych cech. Dostępność i praktyczność w tym połączeniu łączy tylko konstrukcję kabestanu.
