Wellhead: funkcjonalność i opcje

Jaka jest wskazówka lub, jak to się nazywa, końcówka studni? Do czego służy to proste urządzenie? Z jakich materiałów jest wykonany i jak jest montowany?

Zrozummy to.

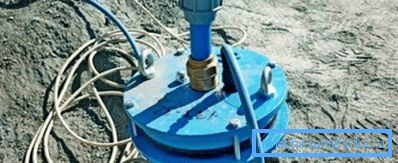

Co to jest

Odwiert nazywany jest nieskomplikowanym urządzeniem - prefabrykowanym kołnierzem, który uszczelnia wylot obudowy. Szczelność w nowoczesnych konstrukcjach zapewnia gumowa uszczelka pierścieniowa, która ściska obudowę podczas dokręcania głowicy z nakrętkami.

Przy okazji: nie jest trudno znaleźć rękodzieło wykonane z czarnej stali wykonanej z rękodzieła lub pół domowej roboty na sprzedaż. Są spawane do stalowej rury.

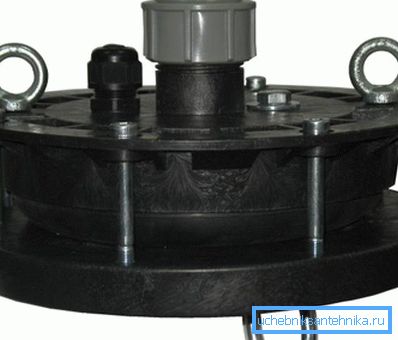

Produkt ma kilka dodatkowych elementów:

• Śruba oczkowa lub przyspawany pierścień do mocowania linki, na której zawieszona jest pompa. Opcjonalnie jest dostarczany z karabinkiem.
• Otwór na kabel zasilający z uszczelką.
• Okucia do podłączenia rury ciśnieniowej od dołu i od góry. Jednakże coraz częściej można zobaczyć nieco inne urządzenie głowicy odwiertu: dysze są zastąpione tuleją - gwintowaną dyszą i nakrętką z pierścieniową stożkową uszczelką, która umożliwia ściskanie polietylenowej rury ciśnieniowej o średnicy 25, 32 lub 40 milimetrów.
• Para występów lub śrub oczkowych na nasadce głowicy. Dzięki nim, rozhermetyzując połączenie nasadki z obudową, można podnieść całą konstrukcję za pomocą pompy.

Dlaczego tego potrzebujesz

Nakładka wykonuje kilka funkcji jednocześnie.

1. Odbiera ładunek od kabla z zawieszoną na nim pompą, równomiernie rozprowadzając go na końcu obudowy.
2. Chroni studnię przed zanieczyszczeniami, brudem, ciałami obcymi, które mogą zablokować pompę podczas podnoszenia lub po prostu wpływać na jakość wody.
3. Znacznie zmniejsza prawdopodobieństwo kradzieży sprzętu. Spawane lub skręcane z tajemnicą (niestandardowy kształt pod klucz), czapka, by grzecznie powiedzieć, nie jest łatwe.
4. Zaślepka nie pozwala wodzie powierzchniowej dostać się do głowicy odwiertu.

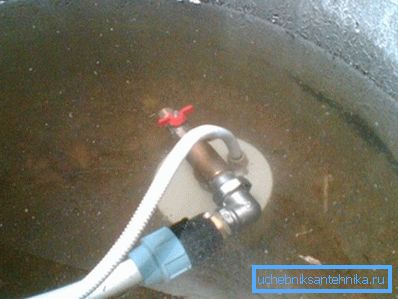

Należy wyjaśnić: usta są zwykle pochowane w jamie zlokalizowanej poniżej poziomu zamarzania gleby. Oczywiste jest, że w ulewnych deszczach dół może się nagrzać. Jeśli dojdziesz do warstwy wodonośnej na zewnątrz obudowy brudna woda z powierzchni nie da glinianego zamka i / lub cementowania pnia, sama rura musi zostać uszczelniona.

1. Wreszcie, obecność końcówki może poważnie zwiększyć produkcję. Z powodu czego? Wyobraź sobie zamknięte naczynie, częściowo wypełnione wodą. A teraz siłą usuń z niej część wody przez cienką rurkę. Wewnątrz powstaje próżnia, prawda? Wydaje się, że analogia jest jasna: obniżone ciśnienie wewnątrz studni działa jak pompa próżniowa, wypompowując zwiększone ilości czystej wody z warstw wodonośnych.

Kim oni są

Rozmiar

Najpowszechniejsza, oczywiście, końcówka dla średnicy obudowy wynoszącej 125 milimetrów. Powód? To proste: większość dostępnych na rynku domowych pomp odwiertowych ma średnicę 4 cali lub nieco ponad 100 mm.

Ponieważ do normalnego podnoszenia i opuszczania pompy potrzebna jest szczelina między nim a obudową co najmniej 1-2 centymetrów, a cena bieżącego metra wiercenia studni wzrasta wraz ze wzrostem średnicy, wybór sekcji staje się dość oczywisty.

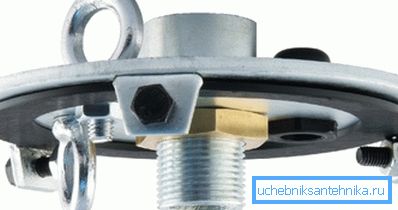

Rzadziej są dostępne produkty o rozmiarach 133, 140 i 159 mm. Ponadto istnieją uniwersalne projekty, które można instalować na rurach o różnych średnicach.

Materiał

Z czego mogą być wykonane te urządzenia?

Stal

Ogolovki z niej często wykonywały swoje własne ręce, używając zgrzewarki i szlifierek. Pomimo niskich kosztów produkcji, nie jest to najlepsza opcja - demontaż spawanej końcówki jest dość trudny i nie należy zapominać o korozji stali.

Oczywiście produkty stalowe są chronione farbami i powłokami lakierniczymi. Jednak w warunkach wysokiej wilgotności nie każda farba może trwać dłużej niż dwa lub trzy lata; jakiekolwiek uszkodzenie warstwy ochronnej otwiera drogę do rdzewienia. Ponadto uszkodzenie powłoki wewnętrznej jest nieuniknione podczas spawania.

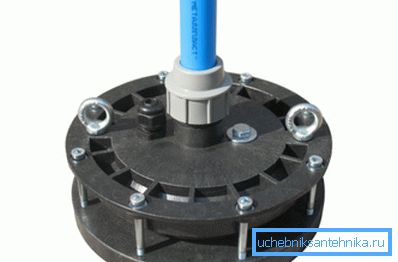

Polipropylen

Cena produktów z niego zaczyna się od około 600 rubli. Polipropylen jest lekkim, wytrzymałym i wytrzymałym tworzywem sztucznym, odpornym na korozję, wilgoć i chemicznie agresywne substancje. Wady to być może ograniczona wytrzymałość: maksymalne obciążenie końcówek tego materiału jest ograniczone do 200 kgf.

Żeliwne

Koszt czapek żeliwnych jest nieco wyższy w porównaniu z tworzywem sztucznym. Wyższa i bardziej wytrzymała: typowe obciążenie maksymalne wynosi już 500 kgf. Ale żywotność jest nieco zmniejszona: żeliwo nie jest tak podatne na korozję, jak czarna stal, ale wciąż nie jest całkowicie chronione przed nim.

Zgromadzenie

Instrukcja instalacji głowicy z uszczelką jest dość prosta.

1. Rura osłonowa jest cięta ściśle pod kątem prostym do osi. Cięcie jest oczyszczone z zadziorów.

Uwaga: w przypadku końcówek uniwersalnych może być konieczne polerowanie powierzchni czołowej. Produkty te nie kompresują rury na zewnątrz, ale są dociskane do jej końca za pomocą płaskiej gumowej uszczelki.

1. Kabel pompy jest bezpiecznie przymocowany do śruby oczkowej. Rura ciśnieniowa jest przymocowana do pompy i przechodzi przez dyszę w końcówce; Ta sama operacja jest wykonywana za pomocą kabla zasilającego.
2. Kołnierz i pokrywa są konsekwentnie noszone na krawędzi obudowy i zaciskane ze sobą, ściskając uszczelkę.
3. Nadmiar kabla i rury wyporowej są wyciągane i zaciskane za pomocą dławika kablowego i tulei zaciskowej.

Wniosek

Jak zawsze, wideo w tym artykule zaoferuje czytelnikowi dodatkowe materiały na temat, który omawiamy. Sukcesy!
