Wewnętrzne zaopatrzenie w wodę i kanalizacja budynków:

Wewnętrzne zaopatrzenie w wodę i kanalizacja budynków to bez przesady jego główne "arterie". Dlatego specjaliści zwracają szczególną uwagę na rozwój tych węzłów: w przypadku błędu, poziom komfortu zostanie znacznie skrócony, a prace nad usunięciem braków będą wymagały poważnego remontu i znaczących inwestycji finansowych.

Poniżej wyjaśnimy, jakie dokumenty regulacyjne regulują projektowanie systemów wodociągowych i kanalizacyjnych, na co należy zwrócić uwagę podczas planowania i jakie niuanse należy wziąć pod uwagę podczas wykonywania niezależnej instalacji rurociągów.

Ogólne problemy projektowe

Ramy prawne

Głównym standardem regulującym kwestie aranżacji takiej komunikacji są przepisy budowlane i budowlane dotyczące wewnętrznego zaopatrzenia w wodę i kanalizacji budynków (2.04.01-85), a także zaktualizowana wersja SP 30.13330.2012, która została wprowadzona w życie pod koniec 2013 roku.

Ponadto projekt systemów zaopatrzenia w wodę i odprowadzania ścieków powinien uwzględniać następujące dokumenty:

• SP 31.13330.2012, określający proces projektowania zewnętrznych systemów wodnych.
• SP 61.13330.2012 regulujące ciepło i wodoszczelność różnych rurociągów.
• SP 73.13330.2012, opisujące wymagania sanitarne dla budynków mieszkalnych i budowli itp.

Oddzielna grupa składa się z norm i zasad sanitarnych:

• SanPiN 2.1.4.1074-01 - wymagania dotyczące jakości wody dostarczanej przez scentralizowane systemy zaopatrzenia w wodę pitną.
• SanPiN 2.1.2.2645-10 - charakterystyka warunków życia w budynkach prywatnych i mieszkalnych.
• SanPiN 2.1.4.2496-09 - zapewnienie bezpieczeństwa systemów ciepłej wody.

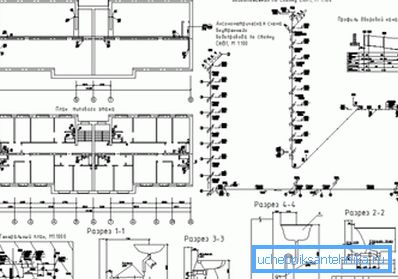

Podczas przygotowywania dokumentacji obowiązkowe jest stosowanie takich dokumentów jak GOST do rysunków roboczych dla wewnętrznych sieci wodociągowych i kanalizacyjnych (21.601-79), a także innych istotnych w momencie dostarczania projektów przepisów.

Charakterystyka systemu

Według SNiP do zaopatrzenia w wodę w gospodarstwach domowych zarówno system kanalizacyjny, jak i wodociągowy muszą spełniać szereg wymagań.

Poniżej wymienimy te, które będą najważniejsze w niezależnym projektowaniu i aranżacji tych komunikatów:

• Jeśli to możliwe, systemy wodociągowe i drenażowe kilku budynków powinny być ze sobą połączone.. Takie podejście pozwoli na bardziej efektywne wykorzystanie dostępnych zasobów, co z kolei pomoże obniżyć koszty urządzeń operacyjnych.

Zwróć uwagę! SNiP umożliwia integrację sieci budynków, niezależnie od przynależności departamentów.

• Woda wprowadzana do kanalizacji w budynku mieszkalnym musi spełniać normy sanitarne.. W tym celu w niektórych przypadkach konieczne jest przeprowadzenie zestawu środków do uzdatniania wody (oczyszczanie, klarowanie itp.).
• Wykorzystywana jest również woda wykorzystywana do celów technicznych.. Co więcej, stopień oczyszczenia zależy od cech procesu technologicznego, w którym jest stosowany.
• Do transportu wody rurociągi muszą być wykonane z materiału, który nie pogarsza jakości płynu nawet przy dłuższym kontakcie.

Projektując systemy hydrauliczne, należy wziąć pod uwagę zużycie. W przypadku różnych typów budynków wielkości te są różne, a najczęstsze dane przedstawiono w poniższej tabeli:

Zwróć uwagę! Liczby te powinny zostać wykorzystane do zaprojektowania komunikacji, którą planujesz wykonać własnymi rękami. Przy scentralizowanym budownictwie czasami można podwyższyć te standardy, pod warunkiem uzyskania uzasadnienia i koordynacji z lokalnymi władzami.

Oprócz wielkości zaopatrzenia w wodę, SNIP zaleca również wzięcie pod uwagę wolnej presji.

Minimalna wartość tego parametru powinna wynosić:

• Przy wejściu do budynku z jednopiętrowym budynkiem - 10 m.
• Na każde następne piętro musisz dodać 4 m.
• W okresie minimalnego zużycia wody ciśnienie może zostać zredukowane do 3 m na każdym piętrze powyżej pierwszego.

Zwróć uwagę! Wartość całkowitej wolnej głowy nie powinna przekraczać 60 m.

Wewnętrzne zaopatrzenie w wodę

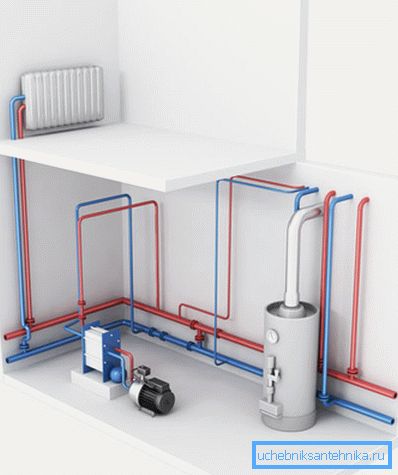

Oprócz tych wymagań dokumenty regulacyjne regulują również specyfikację rozmieszczenia wszystkich obwodów komunikacyjnych. Poniżej opisujemy główne punkty projektu i rozpoczynamy od systemów zaopatrzenia w ciepłą i zimną wodę.

System zaopatrzenia w wodę może być zarówno scentralizowany, jak i lokalny. Wybór rodzaju systemu powinien zostać przeprowadzony z uwzględnieniem cech terenu i efektywności ekonomicznej głównego zaopatrzenia w wodę.

Tak więc, w przypadku znacznej liczby prywatnych gospodarstw domowych, cena kompletnego zestawu urządzeń pompujących, a także koszt budowy studni, może być znacznie niższa niż ułożenie odgałęzienia magistrali przenoszącej wodę.

W zależności od przeznaczenia budynku może być wyposażony w następujące systemy zaopatrzenia w wodę:

• Picie i picie.
• Produkcja.
• Gaśnictwo
• System ciepłej wody.

Zwróć uwagę! W niektórych przypadkach zaopatrzenie w wodę przeciwpożarową łączy się z piciem produkcyjnym lub domowym.

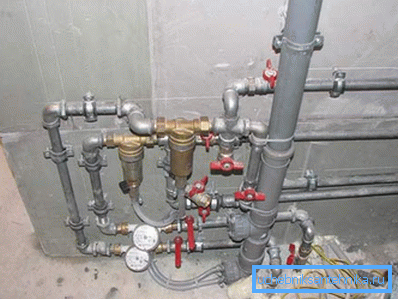

Główne elementy systemu to:

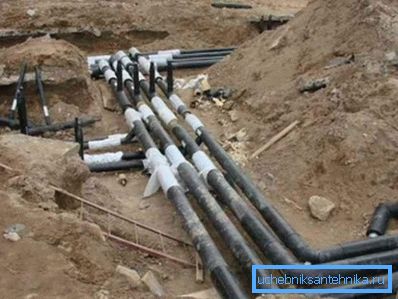

• Wchodząc do budynku.
• Jednostka dozująca zużycie płynu (czasami jest podzielona na dwa węzły, odpowiednio dla ciepłej i zimnej wody).
• Dystrybucja sieci.
• Piony do doprowadzania wody do górnych pięter.
• Dostarczyć rurociągi.

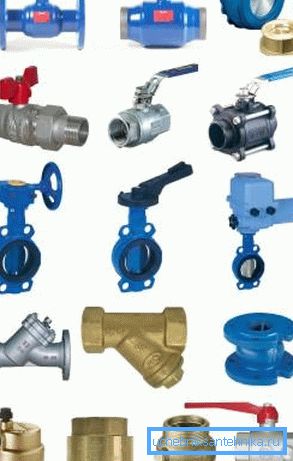

• Zawory odcinające i sterujące (zawory, zawory).
• Również w niektórych przypadkach projekt może obejmować instalację zbiorników. Typowym przykładem takiej konstrukcji jest zbiornik membranowy, który jest napełniany przez działanie pompy studzienkowej lub studziennej i zapewnia utrzymywanie stałego ciśnienia w układzie.

Oddzielne wymagania przedkładane są do systemu zaopatrzenia w ciepłą wodę:

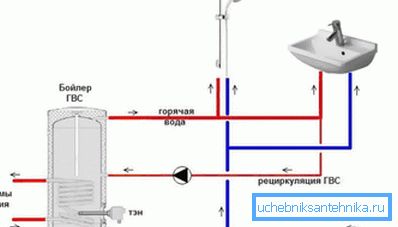

• Aby utrzymać temperaturę do momentu pobrania wody, instrukcja zaleca wyposażenie układu krążenia.
• Montaż złączek wlotu wody na rurach ciepłej wody jest zabroniony.
• Podczas układania rurociągów należy zawsze chronić je przed utratą ciepła poprzez wyposażenie w wysokiej jakości izolację najbardziej problematycznych obszarów.

Ścieki domowe

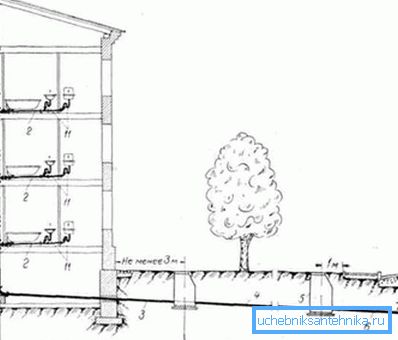

Podobnie jak kanalizacja, system usuwania odpadów płynnych musi być zaprojektowany zgodnie z określonymi standardami.

Do tej pory eksperci wyróżniają te typy kanałów:

• Sanitarne i domowe - najczęściej stosowany typ. Służy do usuwania ścieków z umywalek, wanien, muszli klozetowych, kabin prysznicowych, bidetu itp.
• Produkcja - przeznaczona do pracy z dużymi objętościami odpadów przemysłowych.
• Połączone - jest wynikiem połączenia dwóch poprzednich gatunków.
• Drenaż wewnętrzny - zwykle stosowany do usuwania wody z dachów i innych elementów architektonicznych.

Planując system kanalizacyjny, konieczne jest obliczenie jego pojemności (zwykle jest to zgodne z ilością dostarczanej wody). W takim przypadku warto wziąć pod uwagę przepisy obowiązujące w Twoim regionie w zakresie ilości odprowadzanych ścieków.

W przypadku wewnętrznej sieci kanalizacyjnej istotne będą następujące zasady:

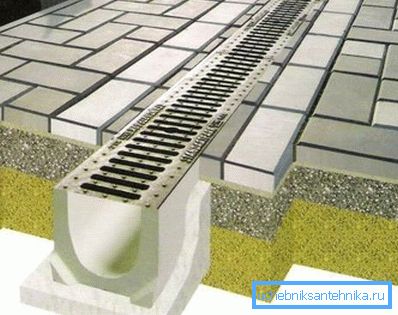

• Ścieki są wykonywane grawitacyjnie przez zamknięte rurociągi. Transport płynów w otwartych tacach jest dozwolony tylko wtedy, gdy nie mają nieprzyjemnego zapachu i nie zawierają substancji lotnych.
• Wskazane jest układanie rurociągów odwadniających w linii prostej o stałym nachyleniu. Mocowanie okablowania do pionu za pomocą ukośnej koszulki ściekowej lub krzyżyków.

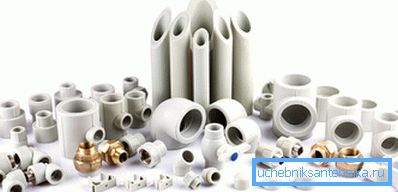

• Żywotność rurociągów wykorzystywanych do układania ścieków powinna wynosić 25 lat lub więcej. Obecnie należy preferować produkty z polimerów technologicznych (PVC, polipropylen, polietylen).

Zalecenia inżynierskie

Sieci wodne

Jak widać, po przeanalizowaniu poprzedniej sekcji, istnieje dość wiele wymagań dotyczących aranżowania komunikacji wewnętrznej. Ponadto każdy węzeł musi być również zaplanowany i wzniesiony zgodnie z określonymi standardami.

Dlatego w tej części artykułu przedstawimy konkretne zalecenia, których będziesz mógł użyć podczas układania instalacji sanitarnych i sanitarnych:

• W przypadku większości budynków mieszkalnych i pomieszczeń przemysłowych w projekcie przewidziano wejście do jednego rurociągu. Dwa lub więcej wejść powinno być zapewnione tylko dla budynków mieszkalnych, zaprojektowanych dla 400 lub więcej mieszkań, łaźni i szeregu obiektów przemysłowych.
• Wszystkie rurociągi są zmontowane z części, których minimalny okres użytkowania powinien wynosić 50 lat w temperaturze 20 ⁰C i 25 lat w temperaturze 75 ⁰C.

Zwróć uwagę! Żywotność obliczana jest dla ciśnienia, które wynika z charakterystyki wydajnościowej określonego modelu rury.

• Regulacja dopływu wody do systemu i jej wybór odbywa się za pomocą zaworów. Konstrukcja tych części powinna zapewniać płynną zmianę ciśnienia i niezawodne odcięcie przepływu wody w stanie zamkniętym.

• W miejscach, w których istnieje oddzielne zaopatrzenie w ciepłą i zimną wodę, zaleca się instalowanie baterii w punkcie poboru. W niektórych przypadkach dozwolone jest użycie dwóch oddzielnych dźwigów, ale ten projekt będzie znacznie mniej wygodny.

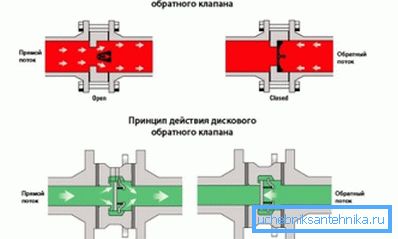

Również w systemach zaopatrzenia w ciepłą wodę konieczne jest zainstalowanie zaworów zwrotnych.

Części te są zwykle instalowane:

• Przed miksami grupowymi.
• Przed podgrzewaczami wody.
• Po dozowaniu gorącej wody.

Wszystkie powyższe zalecenia obowiązują dla systemów ze scentralizowanym i dla systemów z autonomicznym zaopatrzeniem w wodę.

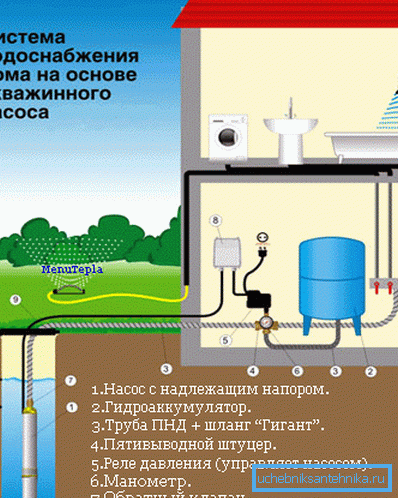

Jednak w przypadku pobierania wody ze studni lub studni należy zainstalować jednostkę pompującą:

• Głównym elementem projektu jest pompa, która unosi wodę z głębi.
• Działanie tego urządzenia reguluje automatyczny system, który włącza lub wyłącza pompę w zależności od ciśnienia w rurach lub zbiorniku.
• Aby zaoszczędzić energię i wyrównać ciśnienie na wyższych piętrach budynku, zwykle instalowany jest zbiornik wyrównawczy, który służy jako zbiornik na wodę.

W niektórych przypadkach (przy niestabilnej pracy centralnego systemu zaopatrzenia w wodę) pompownia może być instalowana jako system zapasowy.

System drenażowy

W nierozerwalnym połączeniu z zaopatrzeniem w wodę, musisz wyposażyć i odprowadzić ścieki.

Z reguły układane są rury odwadniające:

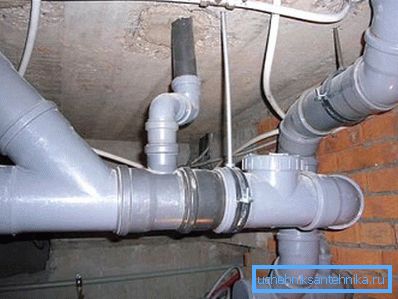

• W korytarzach, budynkach gospodarczych, warsztatach, na strychach i piwnicach - otwarte.
• W pomieszczeniach mieszkalnych za fałszywymi panelami, listwami przypodłogowymi, w specjalnych kanałach lub z osadzeniem w konstrukcjach nośnych - jest ukryty.

W tym samym czasie podczas instalacji należy postępować zgodnie z tymi zaleceniami:

• W przypadku ukrytego układania ścieków z rur polimerowych konieczne jest uwzględnienie wytrzymałości mechanicznej części i nie poddawania ich odkształceniom i obciążeniom niszczącym.

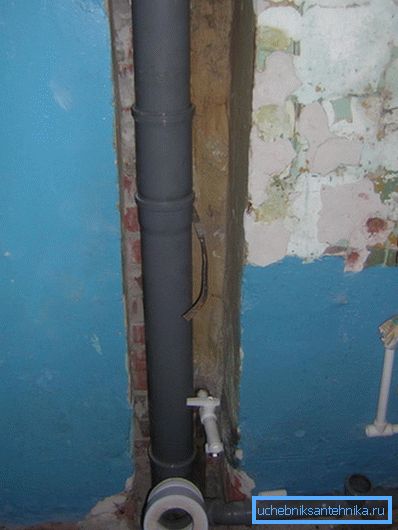

• Pionowe odcinki rurociągu (pionów) są umieszczane w specjalnych wnękach, z wyłączeniem uderzeń mechanicznych. Przednia część niszy powinna być zamknięta zdejmowanym panelem, który zapewnia dostęp do pionu w celu inspekcji i naprawy.
• Otwory w sufitach, przez które przechodzą rury, muszą być uszczelnione zaprawą cementową. Aby uzyskać lepsze uszczelnienie, sama rura jest owinięta w rolkowy materiał hydroizolacyjny.

• Górna część pionu jest wyświetlana na dachu w postaci kanału wentylacyjnego. Optymalna wysokość podnoszenia rury wentylacyjnej dla nie obsługiwanych dachów płaskich i spadzistych wynosi około 20 cm.

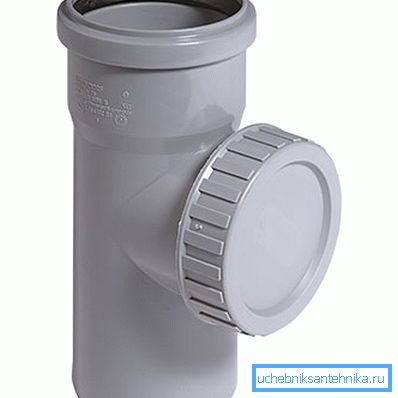

• Podczas układania ułożonych rurociągów należy przewidzieć instalację luk inspekcyjnych. Powierzchnia klapy nie powinna być większa niż 0,1m².
• Odległość między wersjami zależy od rodzaju struktury. W budynkach mieszkalnych zwykle instaluje się jeden audyt w czasie od 15 (średnica rury do 50 mm) do 20 (średnica 150 mm lub więcej) metrów.

Wniosek

Oprócz powyższych informacji, SNiP w wewnętrznych sieciach wodociągowych i kanalizacyjnych zawiera również informacje o różnych szczegółach budowy i niuansach funkcjonowania tych systemów. Dlatego przed rozpoczęciem pracy zalecamy nie tylko uważne obejrzenie wideo w tym artykule, ale także dokładne zbadanie pełnych wersji wszystkich wyżej wymienionych dokumentów regulacyjnych.

Tylko przy przestrzeganiu określonych w nich wymagań możemy zapewnić stabilne działanie projektowanej komunikacji.
