Wiertła do studni zrób to sam: funkcje i produkcja

Jeśli nie chcesz płacić za pracę nieznajomych i chcesz zbudować studnię własnymi rękami, będziesz potrzebował narzędzia. Do wiercenia najpierw potrzebujemy boraksów, które nie zawsze są dostępne w sprzedaży, zwłaszcza jeśli muszą pracować tylko raz.

Opowiemy o tym, jak zrobić domowe wiertła do studni z improwizowanych środków.

Domowy boraks

Auger

Wkręt lub wkręt jest bardzo prostą konstrukcją: jest to stalowy pasek skręcony w kształcie spirali wokół osi i przyspawany do niego szczelnie. Jako oś użyj metalowej rury lub pręta, do którego końca przymocowana jest rączka z obrotem lub uchwytami do obracania narzędzia..

Gdy obracanie spirali zaczyna wykopywać ziemię i podnosić ją za pomocą łopatek na zasadzie śruby. Na końcu pocisku jest ostra końcówka, która zwiększa wygodę i wydajność. (Zobacz także artykuł Jak wyposażyć studnię własnymi rękami.)

Do produkcji wersji klasycznej potrzebne są specjalne urządzenia, maszyny i piece do hartowania stali, z której wykonana jest spirala. Z oczywistych względów samodzielne wykonanie takiego narzędzia nie powiedzie się.

Istnieje jednak sposób na obejście tych warunków i nadal robimy to samemu:

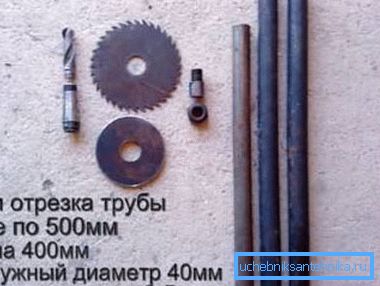

1. Wytnij trzy kawałki stalowej rury o średnicy 40 mm i grubości ścianki 3,5 mm. Długość jednego segmentu - 40 cm, a pozostałe dwa - 50 cm;

1. Bierzemy pół metra długości rury i za pomocą młota udarowego wykonujemy jeden z jego owalnych zakończeń;

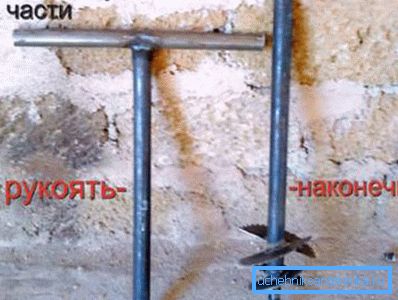

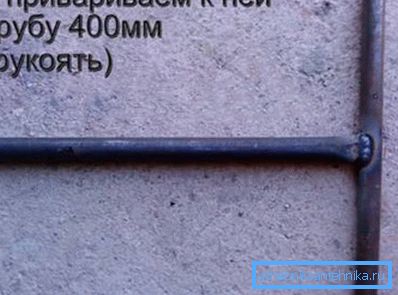

1. Za pomocą owalnego końca spawa się tę rurę do odcinka 40 cm dokładnie w środku, uzyskując uchwyt w kształcie litery T;

1. Do dolnego końca części z uchwytem spawać nakrętkę M20;

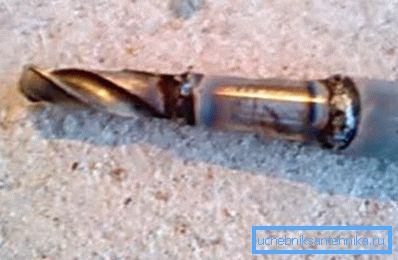

1. Robimy kolejny półmetrowy odcinek i spawa się koniec końcówki w kształcie stożka z końcówką ściętą, spawa się wiertło nad metalem o średnicy 2 cm na końcówce;

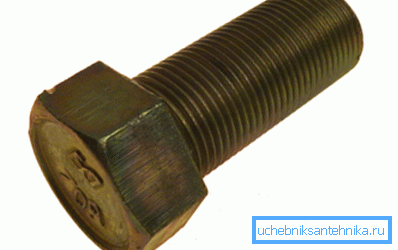

1. Na drugi koniec tej śruby do spawania M20. Staramy się zachować współosiowe rozmieszczenie wszystkich części konstrukcji;

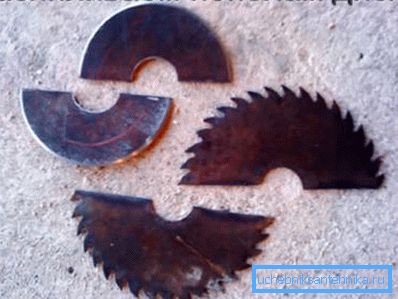

1. Wykonujemy dwie tarcze do piły tarczowej, jedna o średnicy 10 cm, druga - 15 cm i piła je na pół ze szlifierką kątową z tarczą do cięcia stali;

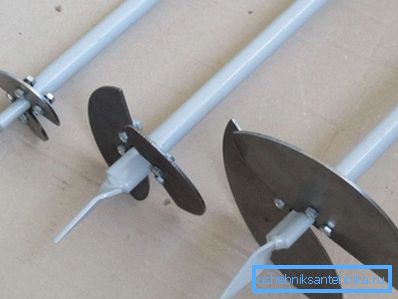

1. W odległości 20 cm od końca końcówki za pomocą wiertła, połówki o mniejszej średnicy są przyspawane do rury pod kątem 20 stopni naprzeciw siebie. W rezultacie między połówkami będzie kąt 40 stopni;
2. Odwróciliśmy się o 15 centymetrów w górę i na tym poziomie spajamy w ten sam sposób połówki o większej średnicy;

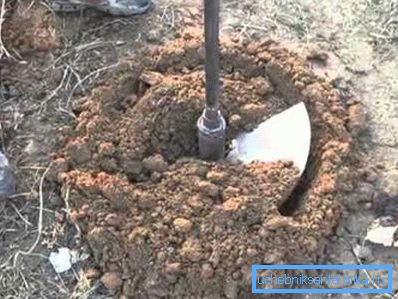

1. Część mocujemy za pomocą uchwytu do części roboczej za pomocą wiertarki i wykonujemy wiercenie próbne. Jeśli wszystko się wyłączy, a wiertło nie zgnie się, nie łamie się i nie wierci normalnie, wtedy produkcję można uznać za udaną. Pozostaje otworzyć produkt za pomocą farby.

Shock Drill

Wiertła do ręcznego wiercenia studni metodą kabla udarowego są sekcjami rurowymi z zaworem zwrotnym, które po wrzuceniu do studni chwytają glebę i podnoszą ją do góry. Sen nie pozwala na zawód rasy. (Zobacz także artykuł Jak wyczyścić studnię: niuanse pracy).

Cena produktu fabrycznego jest wystarczająco wysoka, aby można go było kupić do jednorazowego użytku.

Dlatego przygotowaliśmy instrukcję do samodzielnego wytwarzania żółtka:

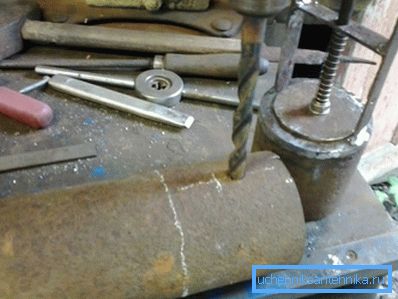

1. Przyjmujemy kawałek rury o długości 0,6 mi średnicy wewnętrznej 7 cm, grubość ścianki wynosi 3,5 - 5 mm. Na krawędzi rury wywiercimy dwa otwory o średnicy 1 cm każdy.

1. Włóż kawałek stalowego pręta do otworów i spaj go. Widoczny uchwyt montażowy do mocowania kabla.
2. Z drugiej strony, wywiercimy dwa takie same otwory, przesuwając je w stosunku do osi rury w kierunku korpusu o 15 mm;
3. Bierzemy kawałek stalowego pręta o średnicy 8-9 mm i długości 9-9.5 cm, w nim wykonujemy dwa otwory przelotowe w odległości 20 mm od końców każdej z nich;

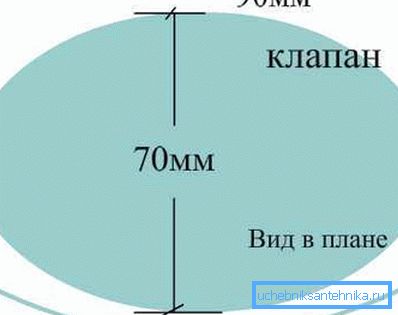

1. Z kawałka blachy stalowej o grubości 1 mm wycinamy elipsę. Mniejsza średnica rysunku wynosi 70 mm, a większa - 90 mm. Na elipsie wywierć otwory tak, aby były przymocowane do pręta z poprzedniego akapitu. Odległość od punktu mocowania do środka elipsy wynosi 20 mm, umieszczamy pręt prostopadle do większej średnicy figury, ale nie przymocowujemy do niego klapki;

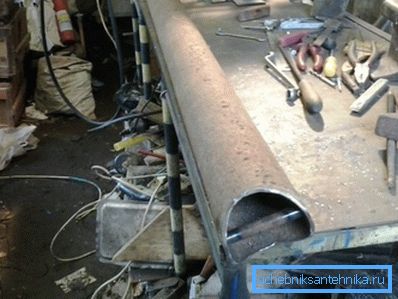

1. Włóż pręt do otworów, które są przesunięte względem osi pocisku, i zsuń wystające końce lub przekręć nakrętki na nich. Następnie mocujemy elipsę do pręta za pomocą śrub i nakrętek - otrzymujemy zawór zwrotny;

1. Wzdłuż korpusu rury wykonujemy pionową szczelinę do łatwego czyszczenia instrumentu. Możesz po prostu wywiercić dziury. (Zobacz także artykuł Funkcje filtra do odwiertów).

Zwróć uwagę! Ze względu na mimośrodowość osi zaworu, okazuje się, że dwa ostrza mają różną długość. Po przyłożeniu ciśnienia do zaworu, ostrze, które jest dłuższe, przyjdzie, ponieważ ma więcej dźwigni. Zgodnie z tą zasadą, zawór jest ustawiony tak, że długie ostrze jest skierowane do góry, dlatego otwiera się pod ciśnieniem od dołu, zamyka się pod ciśnieniem od góry.

Wniosek

Wytwarzanie domowych narzędzi do wiercenia jest wyzwaniem dla normalnego mężczyzny. Przygotowaliśmy dla Ciebie szczegółowy przewodnik, po którym na pewno się uda. Podsumowując, proponujemy obejrzeć film w tym artykule, aby uzyskać bardziej wizualne wrażenie.
