Woda w domu ze studni własnymi rękami: wytwarzanie

Tematem tego artykułu jest dostarczenie wody do domu ze studni. Dowiemy się, jakie ciśnienie powinno stworzyć pompę; które pompy są preferowane do pracy w studni i w jaki sposób łączą się z systemem wody w domu. Ponadto poruszymy bardzo ciekawą koncepcję - system klimatyzacji, w którym do chłodzenia pomieszczenia wykorzystuje się wodę.

Nacisk na głowę

Oczywiście, woda w domu ze studni musi być dostarczana z nadmiernym ciśnieniem.

Istnieją co najmniej dwa powody tego.

1. Woda musi pokonać oporność hydrauliczną rur i kształtek, co jest związane z nieuniknionym spadkiem ciśnienia.

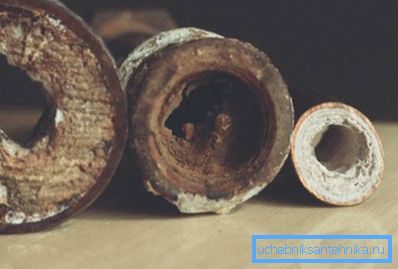

Nawiasem mówiąc: rury plastikowe i metalowe-plastikowe wszystkich rodzajów mają znacznie niższy opór hydrauliczny niż stal (w tym galwanizacja). W przypadku czarnej stali, charakterystyka rur znacznie zmniejsza się podczas pracy z powodu korozji i gromadzenia się osadów wapiennych w sieci wodociągowej.

1. Nadciśnienie jest konieczne do normalnej pracy kranów i armatury muszli klozetowych. Jeśli woda spłynie grawitacyjnie do zaworu wlotowego nowoczesnego zbiornika, po prostu się nie otworzy. Jednak stare czołgi krajowe mogą pracować bez nadmiernej presji.

Jaką presję powinien stworzyć pompa?

Obliczanie

Kolejność obliczeń jest dość prosta.

• Głębokość studni jest podstawą. Jeśli z jakiegoś powodu nie ma na nim dokumentacji, można ją łatwo zmierzyć za pomocą ładunku na linie. Uwaga: pompa jest zazwyczaj zawieszona w odległości nie mniejszej niż metr od dna, co zabezpiecza ją przed wpadnięciem do szlamu wirnika i piasku.
• 30 metrów nadciśnienia dodaje się do głębokości studni w metrach. W ten sposób gwarantujemy, że zapewnimy niezbędny nacisk na wszystkie instalacje hydrauliczne.
• Wynik zostaje dodatkowo zwiększony o 10 procent, aby zrekompensować nierozliczone straty w złączach, zwojach rurociągu itp.

Sprawdźmy, jaka powinna być głowica pompy dla studni o długości 70 metrów: (70 + 30) x1.1 = 110 metrów.

Przekroczenie obliczonej wartości nie jest tego warte z dwóch powodów.

1. Spowoduje to stratę energii.
2. Nadmierna presja zagraża integralności sieci wodociągowej, przede wszystkim elastyczne połączenia z mieszalnikami i zbiornikami.

Wybór pompy

Jakiego rodzaju pompa powinna transportować wodę do domu ze studni? Jakie są kryteria wyboru?

Nowoczesny rynek oferuje kilka modeli pomp wiertniczych.

Wymieniamy je z kluczowymi funkcjami operacyjnymi.

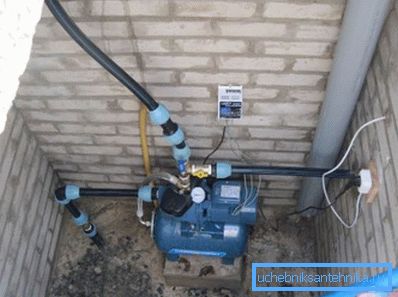

• Urządzenia do montażu na zewnątrz (na powierzchni) są łatwo dostępne do naprawy i konserwacji, w przeciwieństwie do wszystkich łodzi podwodnych; ich problemem jest to, że produkty te mogą działać tylko wtedy, gdy odległość od powierzchni do lustra wody nie przekracza 10 metrów.

• Pompy wirowe stosunkowo tanie; jednak ze względu na minimalną (w ułamku milimetra) szczelinę pomiędzy wirnikiem a obudową są one bardzo wrażliwe na zanieczyszczenia. Gdy zawartość zawiesiny jest większa niż 30 gramów na metr sześcienny, lepiej jest preferować inne rozwiązania.
• Śruba - wręcz przeciwnie, są w stanie transportować masę włóknistą o zawartości piasku do 50%. Ceną tej bezpretensjonalności jest niska wydajność i wydajność, która nie przekracza 70% najlepszych modeli.
• Pompy membranowe niezwykle tanie i zdolne do stworzenia stosunkowo przyzwoitej presji. Ich główną wadą jest to, że membrany zużywają się mechanicznie podczas pracy: żywotność urządzenia między naprawami nie przekracza 2 lat.

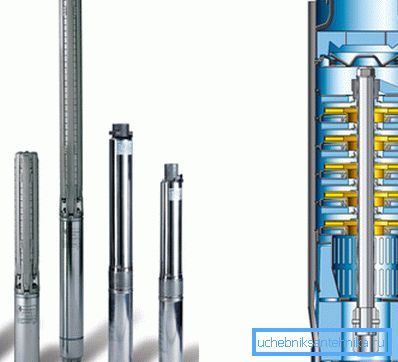

• W końcu pompa odśrodkowa - jest to dalszy rozwój idei wiru. Ciśnienie powstaje stopniowo, z kilkoma wirnikami. Ze względu na dużą szczelinę między nimi a ciałem, dopuszczalne są zawiesiny w ilości do 150 g / m3 przy wielkości cząstek do 2 mm; urządzenia tego typu są w stanie wytworzyć ciśnienie do 250 metrów i więcej.

Na co jeszcze należy zwrócić uwagę przy wyborze urządzenia, które zapewni wodę do domu ze studni?

Wydajność idealnie powinna przekraczać szczytowe zużycie w rodzinie, ale powinna być mniejsza niż natężenie przepływu odwiertu. Drugi wymóg wynika z faktu, że praca na sucho (praca przy braku wody) jest głównym wrogiem mechaniki pompy: woda zapewnia chłodzenie silnika.

Odniesienie: w przypadku rodziny 3-4 osób zwykle przyjmuje się pompę o wydajności 30-50 litrów na minutę. Jeżeli do nawadniania używa się wody ze studni, pojemność projektowa jest podwojona.

Średnica pompy musi odpowiadać średnicy studni. Zbyt duży prześwit między obudową a ściankami obudowy pogorszy chłodzenie silnika elektrycznego; brak luzu spowoduje problemy podczas opuszczania i podnoszenia urządzenia w celu naprawy lub wymiany. W większości przypadków używana jest pompa o średnicy 4 cali (cala to 2,54 cm) i obudowie o średnicy 125 mm.

Lepiej zwrócić uwagę na wybitnych producentów (Wilo, Grundfos, Pedrolo i ich pokolenie). Instrukcja związana jest z wyższą odpornością na uszkodzenia urządzeń markowych oraz z charakterystycznymi rozwiniętymi sieciami centrów usług.

Wejście

Jak wygląda woda dostarczana do domu ze studni?

W tym charakterze stosuje się zwykłą polietylenową rurę ciśnieniową. Precyzując, materiałem jest HDPE (polietylen niskociśnieniowy jest wyraźnie mocniejszy niż tańszy LDPE). Średnica odpowiada średnicy dyszy pompy; metoda mocowania do dyszy - złączka zaciskowa.

Najważniejszą rzeczą, na którą należy zwrócić uwagę podczas robienia wejścia własnymi rękami: dostarczanie wody do domu ze studni odbywa się poniżej poziomu zamarzania ziemi. W takim przypadku mamy gwarancję, że rura nie zamarznie w szczycie zimnej pogody.

Co zrobić, jeśli niemożliwe jest wykopanie rowu o pożądanej głębokości (kamienista gleba, wieczna zmarzlina itp.)?

• Wejście jest izolowane. W tym celu można użyć piankowych lub poliuretanowych powłok, owijać rurę w piankę polietylenową lub zmontować skrzynkę pokrytą ekspandowaną glinką: wybór rodzaju izolacji zależy od użytkownika.

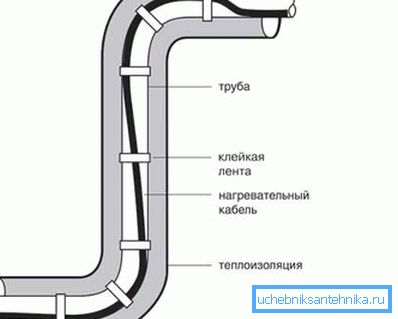

• Samoregulujący kabel grzejny jest zainstalowany wewnątrz izolacji, co zapobiega zamarzaniu wody nawet w przypadku braku kranu. Kabel jest przymocowany do rury za pomocą taśmy, taśmy lub zacisków.

Specjalny przypadek

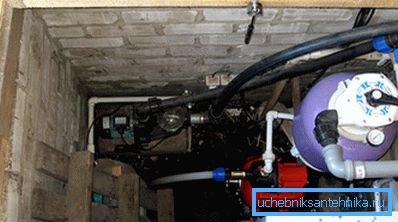

Czy są jakieś zalety pod względem wydajności dla wody w domu?

Można argumentować za taką decyzją i przeciwko niej.

• Prawdopodobieństwo zamrożenia wejścia ma tendencję do zera. W piwnicy izolowanej konstrukcji temperatura nie spada poniżej zera, nawet w najsilniejszych mrozach. Co więcej, pozostaje stabilny, nawet jeśli dom nie jest ogrzewany: ziemia, jak pamiętamy, ma stale dodatnią temperaturę, ale z zimnego powietrza jest w naszym przypadku izolowana termicznie przez ściany.
• Możesz zapomnieć o kopaniu rowu.
• Poza tym: przy tym samym poziomie warstwy wodonośnej otwór wiertniczy wywiercony z wykopu będzie nieco krótszy, co pozwoli zaoszczędzić pewną ilość na operacjach wiertniczych.

Jakieś zalety, prawda?

Niestety, nie tak. Połów jest taki, że gdy odwiert jest zdeformowany, pompa opada lub obudowa jest uszkodzona, naprawa często sprowadza się do ponownego wniknięcia przez wiertło. Jak rozumiesz, w piwnicy domu mieszkalnego jest to niemożliwe.

Przy okazji: zwykle zaleca się wiercenie nie bliżej niż trzy metry od ścian domu. Ograniczenie wiąże się z prawdopodobieństwem opadania w piwnicy podczas pobierania próbek gleby w jej pobliżu.

Klimatyzacja

Czy możliwe jest zorganizowanie chłodzenia domu wodą ze studni?

Prezentujemy kilka rozwiązań o różnej złożoności i wydajności wraz z ich krótką oceną.

Pompa ciepła

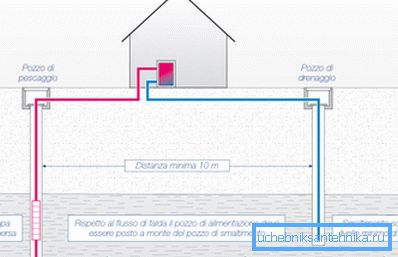

Obwód wykorzystuje pompę ciepła typu woda-powietrze. Jego wymiennik ciepła przenosi nadwyżkę energii do wody, która jest pobierana z jednej studni i łączona w drugą. Ze względu na stałą temperaturę wody gruntowej przez cały rok pompa ciepła może być wykorzystywana zarówno do klimatyzacji pomieszczeń letnich, jak i zimowych urządzeń grzewczych.

Rozwiązanie jest bardzo praktyczne i uniwersalne, ale jego wady należy zapisać:

• Wysokie koszty. Pompa ciepła będzie kosztować 150-200 tysięcy rubli; druga studnia również nie cieszy właściciela z taniości.
• Wymagania dotyczące wysokiego natężenia przepływu. Aby uzyskać 14 kWh ciepła, musisz podgrzać trzy metry sześcienne wody o trzy stopnie. Jak dotąd, w ciągu godziny, nie podzieli się każdy podziemny poziom wodonośny.

Fancoil w systemie zaopatrzenia w wodę

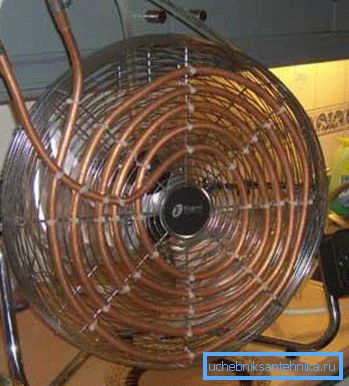

Nieporównywalnie tańszym rozwiązaniem jest otwarcie układu zimnej wody za pomocą wężownicy wentylatora (wymiennik ciepła z wymuszonym przepływem powietrza). Dlaczego oni? Przepływ powietrza pozwala zwiększyć przenikanie ciepła w stałym obszarze grzejnika.

Wskazówka: W roli cewki wentylatorowej często używany jest stary klimatyzator jednostki wewnętrznej. Między innymi jego użycie w tej jakości uprości usuwanie kondensatu: wszystkie niezbędne rurki i otwory w ciele już są obecne.

Dlaczego taki schemat, pomimo prostoty, nie jest zbyt popularny? Z powodu absurdalnej skuteczności. Przy rozsądnym zużyciu zimnej wody ilość ciepła, które będzie pobierane z powietrza w pomieszczeniu, będzie wynosić około kilowatogodziny na dzień.

Obieg cyrkulacyjny

O wiele rozsądniejszym rozwiązaniem jest wykonanie obwodu z cewką wentylatora obiegowego.

• Wymiennik ciepła umieszcza się w studni nad pompą. Pożądane - miedź, z częstymi płetwami: w ten sposób zapewniamy maksymalną wydajność przy minimalnym rozmiarze. Często jednak jest to po prostu rura z polietylenu w kształcie litery U.
• Wymiennik ciepła jest podłączony do cewki wentylatora za pomocą pary przewodów (zwykle z tej samej rury z polietylenu).
• Linie są zrywane przez zespół pompy cyrkulacyjnej, grupę bezpieczeństwa (manometr, zbiornik wyrównawczy i zawór bezpieczeństwa) i zawór do napełniania obwodu.

Wydajność chłodzenia dla 40-metrowej studni może wynosić 1,5-2,5 kW. W takim przypadku zużycie energii będzie mniejsze niż najbardziej ekonomicznego klimatyzatora - 60-75 watów.

Wniosek

Jak zawsze, czytelnik znajdzie dodatkowe materiały w filmie w tym artykule. Sukcesy!
