Wybieramy i montujemy zawór mom-mama, mama-tata i inne typy

W tym artykule porozmawiamy o tym, czym jest tata-mama i czym różni się od podobnych urządzeń z innymi typami elementów łączących. Ponadto rozważamy klasyfikację dźwigów zgodnie z rodzajem połączenia, a także poznajemy cechy działania tych urządzeń.

Klasyfikacja szybko dopasowanych połączeń gwintowych

Nie wiesz, jak tata 1 2 tata tata różni się od podobnego urządzenia mama-mama? Aby udzielić wyczerpującej odpowiedzi na to pytanie, rozważamy cechy połączeń gwintowych stosowanych w montażu systemów rurociągowych.

Aby podłączyć rurę do złączki, konieczne jest, aby z jednej strony złączka była elementem łączącym, a z drugiej strony złączką. W ten sposób złączka jest wkręcana w złączkę, w wyniku czego uzyskuje się wymaganą wytrzymałość mocowania.

Oczywiście, aby opisany sposób mocowania był stosowany w rzeczywistych warunkach, element sprzęgający w postaci sprzęgła musi być wyposażony w gwint wewnętrzny, a oprawa musi być zewnętrzna.

Tradycyjnie "mama" nazywana jest elementem łączącym, wykonanym w formie złącznego złącza. Tak więc "ojciec" jest elementem łączącym, wykonanym w formie dławika.

Ważne: Schematy okablowania, które działają przy użyciu "mama" i "tata" są powszechnie stosowane w budowie rurociągów o małych i średnich średnicach przekroju poprzecznego. Montaż dużych systemów rurociągów o średnicy przekroju większej niż 50 mm jest zwykle wykonywany za pomocą mocniejszego kołnierza lub połączenia spawanego.

Tak więc zdecydowaliśmy się na główne typy połączeń gwintowych stosowanych w budowie rurociągów, z powrotem do rozpatrzenia zaworów.

Gwintowane złącza na zaworach

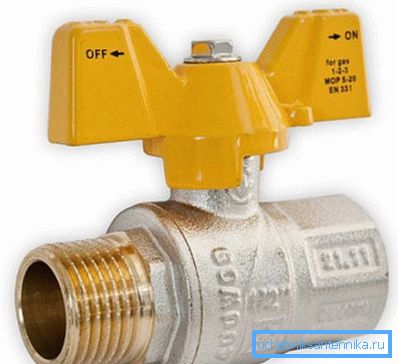

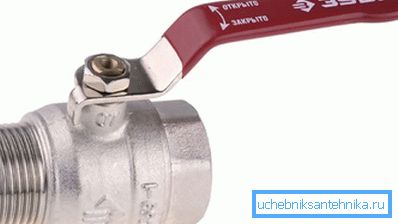

• Crane 1 2 mama tata, co charakteryzuje jego projekt?

Na korpusie urządzenia, oprócz pręta z kołem zamachowym, widzimy dwie dysze umieszczone na tej samej osi. Z jednej strony dysza kończy się złączem gwintowanym z gwintem wewnętrznym, którego średnica wynosi 1/2 (12,7 mm).

Z drugiej strony, końcówki rur mają dyszę z gwintem zewnętrznym.

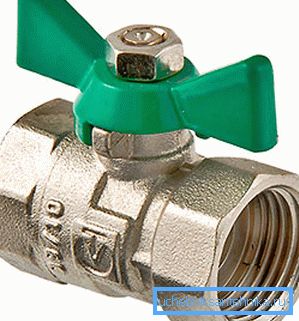

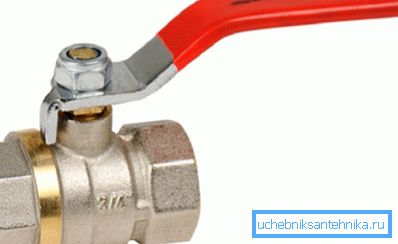

• Zawory matka-matka po obu stronach są wyposażone w dysze kończące się sprzęgłami. Takie urządzenia są najlepszym rozwiązaniem do instalacji dźwigu w pęknięciu rurociągu.

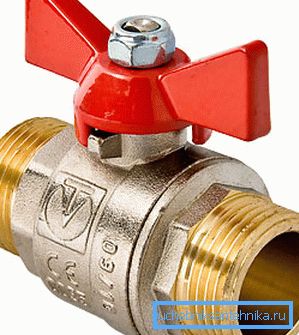

• Urządzeniami z elementem łączącym typu "ojciec-ojciec" są armatura sanitarna, po obu stronach której znajdują się łączniki z gwintem zewnętrznym.

Ważne: we wszystkich wymienionych urządzeniach obudowa i elementy łączące są wykonane z mosiądzu lub stali nierdzewnej AISI 316L. Nie zaleca się nabywania zaworów z metali żelaznych lub stopów lekkich z dodatkiem aluminium.

Funkcje aplikacji

Nowoczesny zawór kulowy służy do budowy rurociągów przeznaczonych do transportu mediów ciekłych i gazowych. Dlatego możliwe jest znalezienie urządzeń do sprzedaży z łącznikami typu łączącego, zaprojektowanymi do pracy z gazem lub do pracy z wodą.

Więc, jak modyfikacje gazu różnią się od tych z wodą, z wyjątkiem koloru długopisów?

1. Zawory odcinające gazu są produkowane z uwzględnieniem wymagań bezpieczeństwa dostaw gazu. Zgodność z tymi wymaganiami wpływa na jakość użytych materiałów i dokładność montażu wszystkich elementów konstrukcyjnych.

Ponownie, wszystkie oficjalnie wyprodukowane zawory do sieci dystrybucji gazu podlegają obowiązkowej kontroli jakości, a następnie są certyfikowane do użytku na terytorium Federacji Rosyjskiej i krajów WNP.

Zawory do gazu wyróżniają się następującymi cechami:

• Wszystkie elementy konstrukcyjne, w tym trzpień, są montowane wewnątrz obudowy, w wyniku czego urządzenie jest absolutnie szczelne i nierozłączne.
• Obecność pręta anty-wybuchowego zapewnia bezpieczeństwo w warunkach domowych i przemysłowych.
• Obecność urządzeń technologicznych zaprojektowanych do blokowania i uszczelniania koła zamachowego.
• Możliwość obsługi urządzeń w szerokim zakresie temperatur (od -40 ° C do + 60 ° C), co jest bardziej istotne niż w przypadku pracy w domowych warunkach klimatycznych.
• Możliwość korzystania z urządzeń w szerokim zakresie wskaźników ciśnienia (krany są zaprojektowane dla ciśnienia nominalnego do 5 barów i maksymalnie do 20 barów).

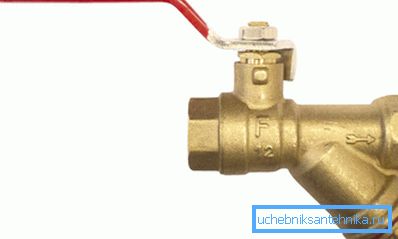

1. Zawory kulowe do wody wykonane są z mniejszą liczbą wymagań co do jakości końcowego produktu.

Jedynym niezbędnym wymogiem, który musi spełnić gotowy produkt, jest połączenie szczelności i wysokiej odporności na korozję.

Zewnętrznie zawory kulowe do wody nie różnią się zbytnio od podobnych urządzeń przeznaczonych do pracy z gazem ziemnym. Ale jest jedna ważna kwestia: jeśli kran z gazem można włożyć do sieci wodociągowej, wówczas zawory odcinające wodę nie mogą być używane do pracy z gazem!

Cechy instalacji zaworów gazowych

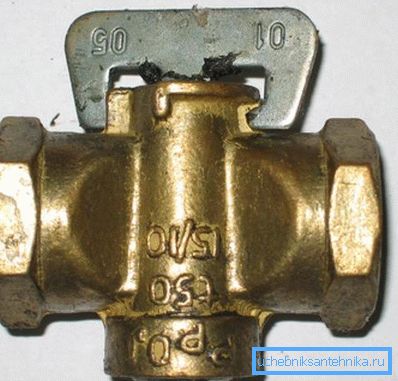

Do niedawna dostawy gazu ziemnego do domów i mieszkań były kontrolowane przez krany z matki na matę. Takie urządzenia nawijano na zewnętrzne gwinty w pęknięciu rurociągu.

Aby zapewnić wymaganą szczelność, połączenie gwintowe zostało przetoczone za pomocą kabla, a następnie za pomocą taśmy klejącej. Aby przedłużyć żywotność połączenia, szczelinę wzdłuż konturu okuć w złączu pomalowano farbą olejną, która po wyschnięciu wyeliminowała możliwość przecieków.

Dzisiaj prymitywne i nietrwałe żurawie korkowe zostały zastąpione przez bardziej zaawansowane modyfikacje kulek z dużym zasobem.

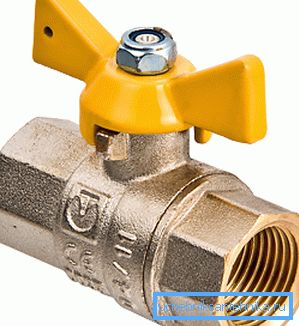

Nowe urządzenia, takie jak stare wersje, są wyposażone w elementy łączące typu "matka-matka". Odbywa się to dla ułatwienia instalacji w pęknięciu rurociągu bez potrzeby stosowania dodatkowych łączników przejściowych, które mogą niekorzystnie wpływać na stopień szczelności konstrukcji.

Ważne: Przy budowie gazowych sieci dystrybucyjnych stosuje się wyłącznie specjalne certyfikowane urządzenia blokujące. Oznacza to, że kupując zawór gazu, nie zapomnij upewnić się, że certyfikat jest dostępny.

Wymiana sprzętu zamykającego przeprowadzana jest przez specjalistów o specjalnych tolerancjach. Niezależna instalacja jest przede wszystkim potencjalnie niebezpieczna, a ponadto może skutkować karami.

Cechy instalacji zaworów hydraulicznych

Instalacja zaworu kulowego na metalowych rurach może być wykonana ręcznie bez konieczności zatrudniania specjalistów.

Instrukcja pracy jest następująca:

• Jeśli potrzebujesz zainstalować urządzenie takie jak "matka-matka", przecinamy rurociąg, po uprzednim wyłączeniu dopływu wody. Wytnij kawałek rury wielkości korpusu dźwigu, nie licząc rur bocznych.
• Przetwarzamy końce rur za pomocą młynka, czyszcząc zadziory. Następnie usuwamy zewnętrzną fazę, która uprości proces gwintowania.
• Następnie przygotuj nóż (matrycę) i włóż do niego nóż, odpowiadający rozmiarowi gwintowania.
• Końcówkę rury smaruje się cienką warstwą smaru, na przykład można użyć litolu. Nałożyć ten sam środek smarujący na obcinarkę.
• Nóż nakładamy na koniec rury i z pewnym wysiłkiem zaczynamy ciąć wątki ściśle zgodnie z ruchem wskazówek zegara. Wytnij około 6-7 zwojów.

Żuraw żelaznej rury musi być nawinięty na co najmniej 5 zwojów. Dziś na rynku można kupić urządzenia z nakrętką, zaprojektowane na 3 obroty, nie należy kupować takiego zbrojenia, ponieważ jest ono przeznaczone do mosiężnych i miedzianych rur.

Ważne: Jeśli po kilku obrotach płyta się zacisnie, wracamy o jeden obrót, a tym samym przecinamy żetony. Następnie możesz ponownie przejść do przodu.

• Oczyszczamy trociny z metalu z gotowej nici i lnu lub taśmy fum wiatrowej.

Nawijanie odbywa się w kierunku nawijania dźwigu. Jeśli potrząśniesz w przeciwnym kierunku, skręcone sprzęgło zmontuje uszczelkę w kępę.

• Zbioru żurawia dokonujemy na przygotowanych końcach rur wcześniej usuniętych ze wsporników. Chwytając za pomocą klucza kluczowego, zawijamy zawory, aż z każdego końca wykonamy 4-4,5 obrotu. Upewnij się, że koło zamachowe urządzenia dostaje się do pozycji rozmrażania, gdzie po prostu się obraca.

Odmiany polimerów zaworów typu "matka-matka"

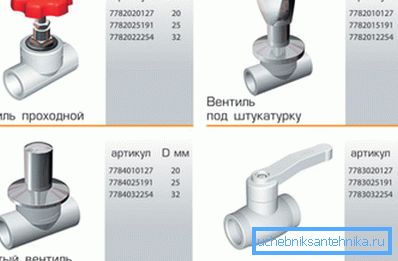

Oprócz wymienionych wcześniej metalowych urządzeń ze złączami sprzęgającymi na dyszach powszechnie stosowane są zawory odcinające z materiałów polimerowych. Typowym przykładem są krany z polipropylenu przeznaczone do instalacji w instalacjach wodno-kanalizacyjnych.

Takie urządzenia są wyposażone na obu końcach w złączki, w które wtykają się końce rur podczas procesu lutowania. Armatury wodne wykonane z polipropylenu, a także analogi wykonane z metalu, dobierane są w zależności od średnicy wlotów mierzonej w calach. Jednak ceny produktów polimerowych są bardziej przystępne niż koszt wyrobów metalowych.

Prawie wszystkie dostępne na rynku żurawie polipropylenowe są urządzeniami kulowymi z elementami łączącymi matka-matka.

Wniosek

Teraz, kiedy dowiedzieliśmy się, jakie rodzaje połączeń są stosowane na zaworach i jak niektóre typy zaworów różnią się od innych, czas wykorzystać tę wiedzę w praktyce.

Czy masz jakieś pytania, na które nie otrzymałeś żadnych interesujących odpowiedzi? Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
