Wybór i instalacja podgrzewacza wody pod zlewem: praktyczne

W tym artykule opowiemy o kryteriach, według których wybrano podgrzewacz wody z zlewem. Zastanowimy się również, jakie typy podgrzewaczy wody są dostępne na rynku, a jakie z tego zakresu zaleca się zakupić.

Kocioł przepływowy pod zlewem kuchennym

Informacje ogólne

Temat artykułu jest istotny, ponieważ większość podmiejskich placów budowy nie jest połączona ze scentralizowanym zaopatrzeniem w ciepłą wodę. Ponownie, autonomiczne systemy grzewcze często nie oznaczają możliwości podgrzewania wody w zlewie kuchennym i umywalce w łazience.

Tymczasem ciepła woda w kranach jest podstawowym warunkiem komfortu życia. Problem braku ciepłej wody jest łatwy do rozwiązania, wystarczy zainstalować podgrzewacz wody pod zlewem na 10 litrów. Na rynku dostępna jest szeroka gama takich urządzeń, pozostaje jeszcze określić, co wybrać.

Główne odmiany

Zgodnie z zasadą działania wszystkie podgrzewacze wody można podzielić na dwa główne typy, a mianowicie:

  • Urządzenia o pojemności akumulacyjnej - jest to najbardziej pożądany typ sprzętu, który charakteryzuje się oszczędnym zużyciem energii i łatwością obsługi. Kompaktowe kotły magazynujące o kompaktowych wymiarach zasilane są prądem, co gwarantuje dodatkową wygodę podczas ich instalacji.
  • Urządzenia do nagrzewania przepływowego - mniej powszechne ze względu na wyższe zużycie energii. Ponadto cena takich jednostek jest znacznie wyższa niż koszt analogów o łącznej pojemności.

Takie jednostki w zależności od rodzaju zużywanego paliwa mogą mieć dwa typy: elektryczny i gazowy (kolumna).

Gejzery mogą być używane tylko w tych domach, które są podłączone do rurociągu dystrybucji gazu. Decydując się na zakup nagrzewnicy elektrycznej, należy upewnić się, że stan okablowania domowego pozwala na obsługę urządzenia przy zużyciu energii powyżej 2 kW / h.

Ważne: Kompaktowy podgrzewacz przepływowy nie może poradzić sobie z zadaniem z nadmiernie silnym ciśnieniem wody.

Cechy konstrukcyjne kotłów

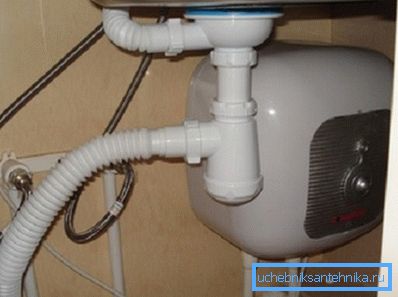

Na zdjęciu przykład instalacji kompaktowego podgrzewacza wody.

Podgrzewacze wody magazynowej o pojemności 10 litrów pod zlewem to zamknięta struktura składająca się z następujących elementów:

  • Zewnętrzna obudowa (obudowa) z reguły wykonana jest z cienkiej blachy stalowej z emaliowaną powłoką. Rzadziej przypadek jest wykonany z polerowanego aluminium.

Konstrukcja obudowy ma niewielki wpływ na cechy operacyjne grzałki. Wybór konfiguracji zależy głównie od wygody urządzenia w ograniczonej przestrzeni i preferencji estetycznych.

  • Warstwa termoizolacyjna, w której stosowana jest jakość, najczęściej sztywna pianka poliuretanowa, rzadziej guma piankowa. Rodzaj stosowanej warstwy termoizolacyjnej określa czas, w którym podgrzana woda utrzyma ustawioną temperaturę.
  • Pojemność akumulacyjna - przedstawia szczelny metalowy zbiornik. Krajowi producenci produkują zbiorniki ze stali nierdzewnej, podczas gdy w krajach Europy Zachodniej preferowane jest wytwarzanie stalowych zbiorników z powłoką emaliową, ceramiczną lub szklaną.
  • Wlot przeznaczony do doprowadzania zimnej wody jest wykonany z mosiądzu i jest rurą z gwintem zewnętrznym.
  • Rura wylotowa do stosowania ciepłej wody nie różni się zbytnio od rury wlotowej. Dla ułatwienia użytkowania ten element konstrukcyjny jest wyposażony w zawory odcinające, które umożliwiają odcięcie dopływu wody ze zbiornika;
  • Grzałka jest odpowiedzialna za podgrzewanie wody do pożądanej temperatury. Grzejniki mogą być suche lub mokre.

Mokry grzejnik styka się z wodą, przez co tworzy się warstwa kamienia. Suchy PETN nie ma bezpośredniego kontaktu z wodą, ponieważ jest zamknięty w metalowej rurce z emaliowaną powłoką. W związku z tym skalowanie elementu grzejnego nie jest opóźnione i służy ono dwukrotnie więcej niż konwencjonalna grzałka.

  • Anoda magnezowa ("ofiarna") to metalowy pręt, który rdzewieje zamiast elementów grzejnych lub zbiornika. Średnio anoda służy przez 5 lat aż do całkowitego zniszczenia. Następnie należy wymienić anodę.
  • Czujnik temperatury znajduje się w zbiorniku w specjalnej uszczelnionej rurze. Głównym celem tego urządzenia jest wyłączenie grzałki po osiągnięciu określonej temperatury wody.

Pomimo pozornej złożoności kotła działanie jest wyjątkowo proste i całkowicie bezpieczne.

Projekt nagrzewnicy przepływowej

Wybór kotła przepływowego do instalacji pod zlewem jest bardziej korzystny niż zakup jednostki magazynowej z ogromnym 30-litrowym zbiornikiem. Pomimo braku pojemności akumulacyjnej, konstrukcja kotła przepływowego charakteryzuje się większą złożonością.

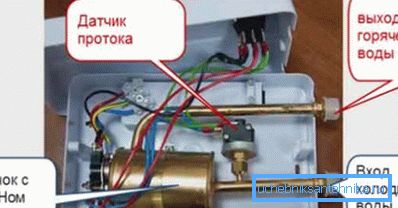

Główne elementy w projektowaniu przepływowego podgrzewacza wody

Schemat większości jednostek tego typu na rynku zawiera następujące elementy:

  • Futerał ochronny - może być wykonany z metalu lub tworzywa sztucznego odpornego na temperaturę. Obudowa jest kompaktowa i wyposażona we wszystko, co niezbędne do instalacji w ograniczonej przestrzeni.
  • Element grzejny - elektryczny element grzejny, który w zależności od modyfikacji urządzenia może być jednym lub kilkoma. Parametry elementu grzejnego w dużym stopniu determinują wydajność urządzenia i zużycie energii.
  • Czujnik przepływu - To urządzenie, które zawiera element grzejny, jeżeli zasilanie wodą jest wykonywane z wystarczającym ciśnieniem. Tak więc, jeśli ciśnienie jest słabe, obwód nie będzie działał, a element grzejny nie będzie się palił.
  • Przekaźnik zasilający działa w parze czujnika kanałowego. Przez te przekaźniki włącza się zasilanie elementu grzewczego.
  • Czujnik temperatury jest przeznaczony do kontroli temperatury TENA i zapobiegania jej przegrzaniu.

Ważne: przepływ kotłów i typ akumulacyjny koniecznie uziemiony, jest niezbędny do skutecznego rozładowania elektryczności statycznej.

Funkcje instalacji

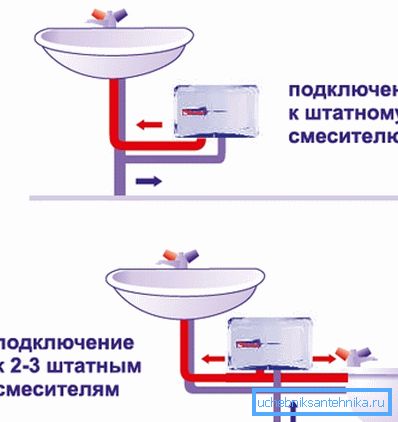

Najbardziej popularne schematy połączeń

Po rozważeniu cech konstrukcyjnych podgrzewaczy wody określimy, jakie instrukcje należy zainstalować pod zlewem.

Najczęściej kompaktowy grzejnik jest montowany pod zlewem kuchennym, ponieważ do mycia naczyń czasami niezbędna jest ciepła woda.

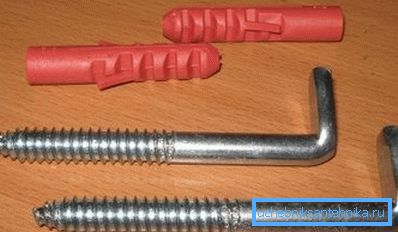

Uchwyty montażowe

Grzejniki przepływowe są mniej skomplikowane do zainstalowania w porównaniu do skumulowanych odpowiedników. Ze względu na brak zbiornika i niewielki ciężar, kocioł przepływowy może być zamocowany ręcznie na jednej ze ścianek szafki myjącej.

W przypadku urządzenia z reguły istnieją specjalne rowki na wsporniki, które z kolei są montowane na śrubach. W przypadku urządzenia są dwa połączenia. Wąż z doprowadzeniem wody jest przymocowany do rury wejściowej, a wąż do mieszalnika jest podłączony do rury przy wylocie.

Ponownie możemy podłączyć grzejnik tylko do uziemionego gniazdka. Jeśli okablowanie w domu nie jest uziemione, należy zadbać o niezależny obwód urządzenia.

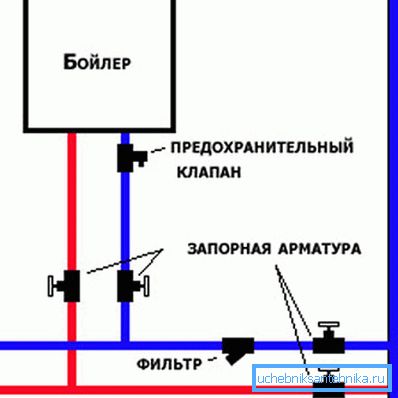

Schemat instalacji kotła i zaworów

Instalacja zbiorczego kotła na 15 litrów nie różni się zbytnio od podanych instrukcji, z tym wyjątkiem, że instalacja jest przeprowadzana nie na ścianie cokołu pralki, ale na zwykłej ścianie, która wytrzyma obciążenie zbiorczego zbiornika wypełnionego wodą.

Wniosek

Teraz, gdy wiemy, co to jest kompaktowy podgrzewacz wody, możemy wybrać najlepszą opcję instalacji pod zlewem (patrz także artykuł Dlaczego pod podgrzewaczem w kuchni jest potrzebny podgrzewacz wody).

Masz jakieś pytania? Wyczerpujące odpowiedzi można znaleźć, oglądając wideo w tym artykule.
