Wybór najlepszego kranu

01-02-2018
Zaopatrzenie w wodę

Podczas instalacji wody i ogrzewania w domu, odpowiedni projekt i instalacja rur to tylko połowa sukcesu. Trwałość i niezawodność systemu zależy w dużej mierze od wybranych zaworów. Zawory sferyczne są dość popularne, kurek odcinający dla tego typu wody wyróżnia się wysoką trwałością i doskonałymi właściwościami użytkowymi.

Zawory odcinające

Trochę historii

Sam pomysł regulacji przepływu wody poprzez blokowanie (pełnej lub częściowej) rury powstał przed naszą erą - w starożytnym Rzymie. To prawda, że ​​w tym celu użyto zwykłych płyt miedzianych, a sam proces miał niewiele wspólnego z nowoczesnymi zaworami.

Kran z częścią blokującą, wykonany w formie kuli, pojawił się znacznie później. Ale takich urządzeń nie używano powszechnie tylko z jednego powodu - nie istniały wystarczające materiały do ​​uszczelnienia siedzenia pod kulką. Oprócz uderzenia cieczy, taki materiał musi również wytrzymać mechaniczne uderzenie obracającej się kulki.

Niemniej jednak, prototyp nowoczesnego urządzenia blokującego można zobaczyć w zwykłym rosyjskim samowar - część blokująca dźwigu rosyjskich samowarów używa dokładnie tej samej zasady. Jedyna różnica tkwi w formie części blokującej - w samowarsach wygląda jak stożek z otworem.

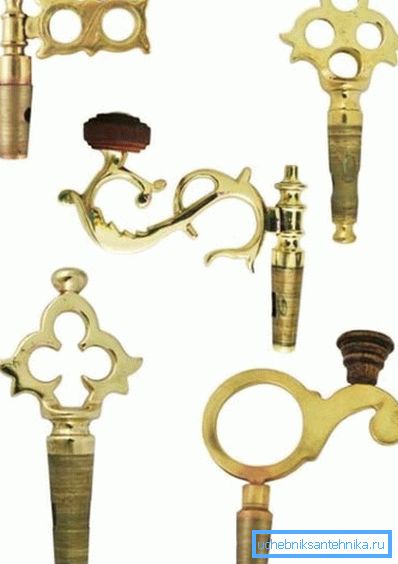

Część blokująca samowara jest prototypem nowoczesnych dźwigów blokujących

Oficjalne rozpoczęcie stosowania zaworów kulowych w działalności gospodarczej człowieka można uznać za rok 1954, kiedy to Howard Freeman opatentował użycie takiego urządzenia w samolocie na rurze układu paliwowego.

W uczciwości warto zauważyć, że był on pierwszą osobą, która wpadła na pomysł opatentowania takiego urządzenia, tożsamość osoby, która jako pierwsza wymyśliła część blokującą w postaci kuli, jest niemożliwa do ustalenia.

Nowoczesne dźwigi tego typu są nieco bardziej skomplikowane w budowie niż część blokująca żurawia samowarowego. W nowoczesnych urządzeniach nacisk kładziony jest na trwałość uszczelki, a także na gładkość powierzchni samej kuli - jest to konieczne, aby zminimalizować tarcie.

Wszystko, co musisz wiedzieć o kranu

Każdy zawór kulowy jest dość prostym, ale skutecznym urządzeniem. Takie zawory i kształtki mogą być stosowane nie tylko w domu, ale także w przemyśle, a konstrukcja nie ulega specjalnym zmianom.

Zalety i wady zaworu kulowego

Zastosowanie tego typu ma kilka zalet:

  • konstrukcja pozwala na natychmiastowe otwieranie / zamykanie;

Zwróć uwagę! Aby otworzyć zawór kulowy odcinający, po prostu przekręć uchwyt 90 ?, w przypadku zaworu, wykonaj kilka zwojów zaworu. W przemyśle szczególnie ważna jest możliwość niemal natychmiastowego zamknięcia rurociągu.

  • ze względu na prostą konstrukcję praktycznie nie występują straty ciśnienia w rurze;
  • niski koszt, wszelkie zawory - zawory, zawory tego typu, będą nieco kosztować;
  • łatwość konserwacji;
  • niska waga i rozmiar;

    Wymiary niektórych modeli zaworów kulowych

  • możliwość zastosowania w trudnych warunkach pracy.

W odniesieniu do słabości można zauważyć, z wyjątkiem prawdopodobieństwa wystąpienia wstrząsu hydraulicznego w układzie. Podobny efekt jest możliwy, jeśli wszyscy odbiorcy zamkną krany w tym samym czasie, w takim przypadku rura zostanie poważnie przetestowana.

Zwróć uwagę! Urządzenia do blokowania stożków są bardzo zależne od jakości dopasowania stożka.

W przypadku zastosowania takich urządzeń w przemyśle do słabych stron można przypisać konieczność zainstalowania dość drogiego napędu elektrycznego. Dzięki ręcznemu sterowaniu uchwyt może być zbyt długi i nie zawsze będzie można go zainstalować.

Klasyfikacja

Możesz rozdzielić takie urządzenia na grupy według kilku parametrów.

Tak więc, zgodnie z metodą instalacji, możesz wybrać:

  • zawory sprzęgające - stosuje się gwintowane połączenie z rurociągiem, takie urządzenia są instalowane w domach na rurach ciepłej i zimnej wody, a także w systemach grzewczych. Zainstaluj go sam nie jest trudne;

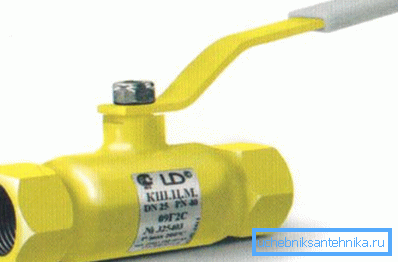

Wersja łącząca z gwintem wewnętrznym
  • kołnierz - takie modele mogą być spełnione w branży, różnią się zwiększoną wagą w porównaniu z muftovy;

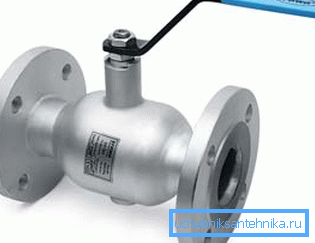

Opcja kołnierza
  • typ kombinowany - z jednej strony z kołnierzem, z drugiej - z gwintem;

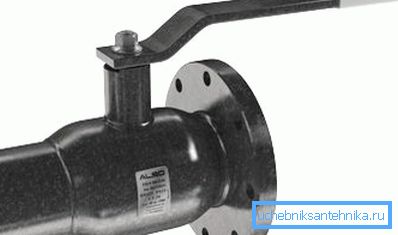

Typ kombinowany
  • stałe połączenie (spawane) jest bardzo rzadko używany, sekcja rury, na której znajduje się zawór, jest po prostu przyspawana do rurociągu.

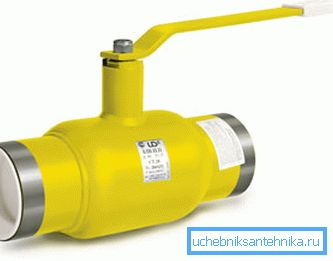

Model spawany

Istnieją różnice w konstrukcji zaworów odcinających:

  • modele z 1 wlotem i wylotem są nazywane rurkami przelotowymi, zawór odcinający przez zawór umożliwia jedynie regulację przepływu płynu w rurze;
  • dźwigi narożne mają również 1 wejście i wyjście, ale kosztem projektu można zainstalować bezpośrednio w miejscu obrotu rurociągu;
  • Znacznie więcej funkcji dla dźwigów z więcej niż jednym kranem lub rurą. Mogą być używane do mieszania lub rozdzielania przepływu cieczy. Jest to dokładnie zasada, że ​​mikser zlewozmywak robi.

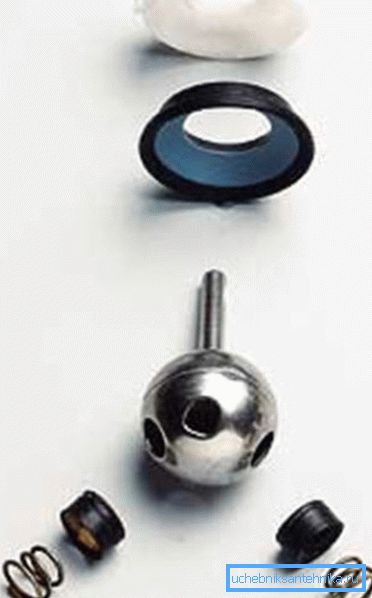

Na zdjęciu - element blokujący miksera kulowego, jasne jest, że kula ma 2 wloty i 1 wylot

Element blokujący może być wykonany nie tylko w postaci kulki, ale również w kształcie stożka. Zasada działania jest podobna do piłki.

Urządzenie i zasada działania kurka

Głównym elementem każdego kurka jest kulka z odciętymi segmentami, zamontowana w szczelnym gnieździe. W środku kuli znajduje się otwór, którego średnica zależy od wewnętrznej średnicy rurociągu. Metalowy pręt jest połączony z kulką, do której zamocowany jest uchwyt - cena tego projektu jest minimalna, a wydajność jest na jego wysokości.

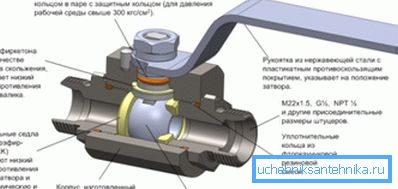

Zawór kulowy urządzenia

Zwróć uwagę! Małe modele używają tzw. pływająca kula, w dużych rozmiarach, może być instalowana na specjalnych wspornikach. W droższych wersjach uszczelka jest sprężynowa, aby skompensować zużycie podczas pracy.

Takie urządzenie kurka umożliwia, w razie potrzeby, całkowite zablokowanie rury jednym ruchem ręki. Obrócenie uchwytu powoduje obrót kuli w siodle, całkowicie blokując przejście.

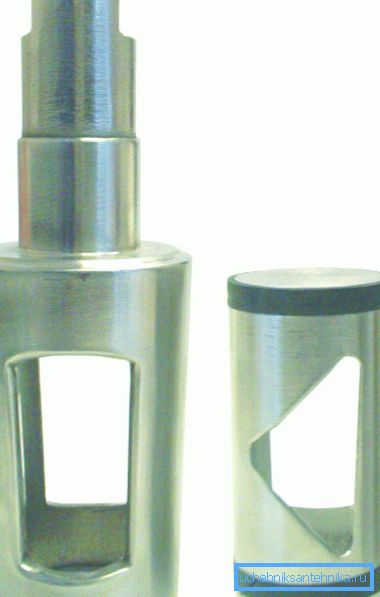

Otwory w elemencie blokującym mogą mieć dowolny kształt.

Analogi stożków działają dokładnie według tej samej zasady, a jedyną różnicą jest zakres zastosowania. Jeśli piłkę można uznać za uniwersalne urządzenie, które może być używane zarówno w życiu codziennym, jak iw przemyśle, to te stożkowe są częściej stosowane w domach.

Zwróć uwagę! Powierzchnia stożka z brakiem smarowania może "przykleić się" do wewnętrznej powierzchni obudowy.

Wybór i instalacja dźwigu

Nawet na etapie wyboru można odrzucić niskociśnieniowe zawory odcinające, wystarczy przestrzegać następujących wskazówek:

  • sprawdzić zawór kulowy - przepływy, mikropęknięcia są niedopuszczalne, powierzchnia powinna być idealnie gładka;

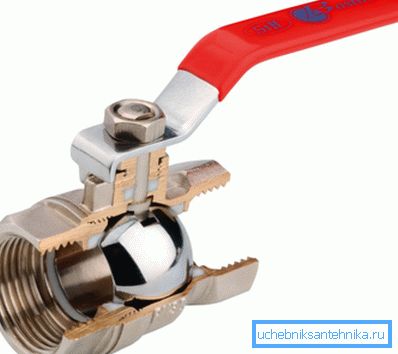

Powierzchnia elementu blokującego powinna być gładka jak lustro.
  • sprawdź metal, z którego zrobiony jest kran, jeśli dokumentacja mówi, że jest z mosiądzu, ale magnes przywiera do niego, najprawdopodobniej jest to podróbka;
  • Idealnie, oczywiście, musisz również sprawdzić grubość ścian, ale nie można tego zrobić w sklepie, więc pierwsze dwa punkty będą wystarczające.

Jeśli chodzi o proces instalacji, nie jest to trudniejsze niż konwencjonalne połączenie rur.

Instrukcja jest następująca:

  • Pościel lub taśma FUM jest nawinięta na gwintowaną część;

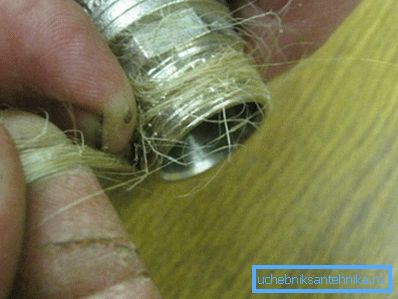

Może używać lnu

Zwróć uwagę! Kierunek nawijania - wzdłuż nici. Jeśli gwint na zaworze jest wewnętrzny, uzwojenie wykonywane jest na rurze.

  • dźwig jest nawijany, 1-2 razy ręcznie, następnie za pomocą klucza dynamometrycznego;
  • Następnie pozostaje jedynie sprawdzenie szczelności połączeń, w razie potrzeby rozłączenie połączeń i dodanie podwieszeń.

Podsumowując

Kran jest po prostu niezbędną rzeczą w gospodarstwie domowym. Pomimo faktu, że jego konstrukcja nie zmieniła się znacząco w latach, które minęły od czasu wynalazku, nie wpłynęła ona w żaden sposób na skuteczność. Proponowany materiał pozwoli niedoświadczonemu czytelnikowi zrozumieć, jak działa podobne urządzenie i jak działa.

Wideo w tym artykule pokazuje zasadę działania zaworu kulowego z polipropylenu.
