Wykonujemy prace hydrauliczne w prywatnym domu

Jeśli zdecydujesz się na instalację wodno-kanalizacyjną w prywatnym domu z lub bez zbiornika, oznacza to, że masz możliwość użycia studni lub studni (artesian lub piasek) do tego celu. Do pompowania wody w takich przypadkach stosuje się pompy powierzchniowe (hydrofory) i zanurzeniowe (głębokie), ale druga opcja jest bardziej korzystna pod względem parametrów technicznych.

W związku z tym zajmiemy się instalacją pompy głębinowej i okablowaniem rur polipropylenowych, a dodatkowo pokażemy film wideo w tym artykule.

Autonomiczne zasilanie w wodę

Zalecenie. Pompy zatapialne są wibracyjne i odśrodkowe, ale system zaopatrzenia w wodę w prywatnym domu będzie lepszy dzięki urządzeniu odśrodkowemu. Faktem jest, że pompy wibracyjne są tańsze, ale ich parametry techniczne są również niższe. Ponadto, pobór wody wibracyjnej powoduje dobre nadmuchiwanie, co prowadzi do zmniejszenia natężenia przepływu.

Dobra prędkość przepływu

• Abyś wiedział, że twoje źródło wody (studnia lub studnia) będzie wystarczające dla potrzeb gospodarstwa, musisz określić jego natężenie przepływu, które jest mierzone wm³/ sec, m³/ min, m³/ godz. i m³/ dzień. Oznacza to, że musisz określić, jak szybko źródło zostanie uzupełnione przy ujęciu wody.
• W tym celu konieczne jest wypompowanie całej wody ze studni (studnia) i zmierzenie czasu na nią zużytego (dobrze jest użyć pompy do tych celów). Teraz obliczyć objętość pompowanej wody - można to zrobić za pomocą długiej taśmy mierniczej lub sznurka - zmierzyć odległość od poziomu statycznego do powierzchni ziemi, a odległość od powierzchni do dna - różnica między nimi będzie wysokością słupa wody.
• Oprócz statycznego należy określić poziom statyczny - określa się, kiedy pobór wody zostanie wykonany, poziom statyczny zostanie obniżony i ostatecznie zainstalowany w jednym miejscu - będzie to poziom dynamiczny (w przypadku pomp o różnej mocy liczba ta będzie się różnić).
• Opłatę oblicza się za pomocą wzoru: Dt = V / (H_din-H_stat) * H_w. Tutaj Dt jest pożądanym natężeniem przepływu wm.³/ godzina, V to prędkość pompowania wm³/ godzina, H_din - poziom dynamiczny, H_stat - poziom statyczny, H_w - wysokość słupa wody od dołu do statycznej etykiety.
• Moc pompy głębinowej nie powinna przekraczać natężenia przepływu źródła, a można uzyskać potrzebną liczbę, jeśli podsumujesz wszystkie ujęcia wody w domu i na budowie. Dla uproszczenia możesz skupić się na poniższej tabeli, dzięki której możesz stworzyć projekt zaopatrzenia w wodę w prywatnym domu.

Przybliżone zużycie wody w różnych łazienkach

Roboty ziemne

Aby dowiedzieć się, jak uzyskać system zaopatrzenia w wodę w prywatnym domu, trzeba znać głębokość zamarzania gleby w danym obszarze - głębokość wykopu będzie zależeć od tego wskaźnika - najlepiej zrobić to 50 cm poniżej tego krytycznego punktu.

Ponadto dno rowów musi być wypełnione warstwą piasku o wysokości co najmniej 2-3 cm - środek ten służy jako ochrona rury polietylenowej przed jej uszkodzeniem za pomocą różnych ostrych przedmiotów, które mogą znajdować się w ziemi (szkło, kamienie, drut). Podczas napełniania rury i kabla najpierw wlewają piasek, a następnie wrzucają do ziemi.

Zalecenie. Aby ubić piasek wylany w wykopie, nie jest konieczne stosowanie sabotażu. Jest na tyle obfity, że można go zalać wodą i natychmiast spłynie.

Oprócz wykopu, będziesz musiał kopać doły od strony wewnętrznej i zewnętrznej, aby móc rozpocząć polietylenową rurę przez lub pod fundamentem.

Jeśli masz monolityczny fundament, to na wstążce koniecznie musi być szkielet, który nie pozwoli ci na użycie diamentowego lub pokytowego kutra - dziurę trzeba będzie wydrążyć dłutem i wiertłem oraz armaturą do cięcia szlifierką. Równie dobrze możesz przejść pod fundamentem, ale do tego zewnętrzny i wewnętrzny dół musi być wystarczająco głęboki.

Jeśli masz studnię, musisz wywiercić otwór w pierścieniu odwiertu, ale instrukcja przewiduje jego produkcję z drutu lub klatki wzmacniającej, dlatego nie możesz użyć młyna rdzeniowego.

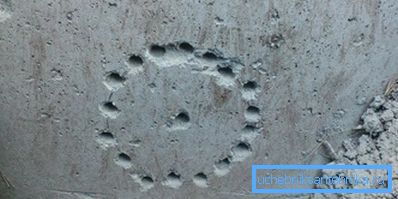

Najwygodniej to zrobić za pomocą wiertarki - narysuj okrąg o pożądanej średnicy i wywierć otwór wzdłuż obwodu z minimalną odległością między otworami, tak jak na zdjęciu u góry. Po tym czasie beton można wybić młotkiem lub dłutem i można do tego użyć wiertła udarowego.

Wykorzystanie adaptera

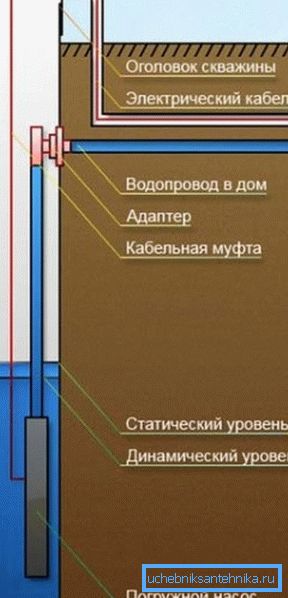

W takich przypadkach, jeśli okablowanie w prywatnym domu jest wykonywane z odwiertu, można zastosować adapter odwiertu - to urządzenie pełni tę samą rolę co kompresyjne dopasowanie narożne, chociaż jego cena jest nieco wyższa. Jest zamontowany poniżej poziomu zamarzania gruntu, a my powiemy Ci teraz, jak to zrobić.

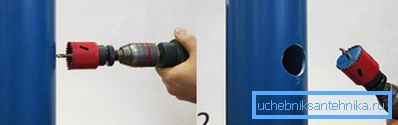

Z reguły rura produkcyjna i rura okrężna podczas wiercenia otworu wiertniczego są wyższe niż wymagane, dlatego nadmiar części jest po prostu odcinany przez szlifierkę, po czym ustawia się końcówkę. Ale nadal będziemy mieć adapter - otwór do niego jest wywiercony za pomocą diamentowego obcinacza korony o odpowiedniej średnicy.

Aby zainstalować i zamocować część adaptera za pomocą rury na rurze, trzeba wkręcić pręt w drugą połówkę - do tego jest specjalny gwintowany otwór. Rura polietylenowa (HDPE) z bezpośrednim dopasowaniem zaciskowym na końcu może być używana jako pręt - nić po prostu pasuje. Należy uważać, aby adapter nie został arbitralnie odłączony i nie wpadł do studni.

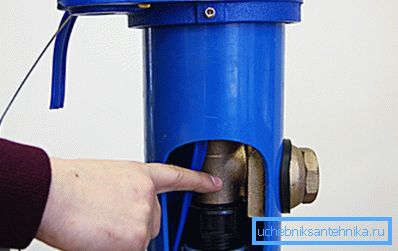

Opuść adapter do poziomu otworu i pomagając palcom od zewnątrz, wyciągnij dyszę i przekręć nakrętkę, aby ją zamocować - po czym części można oddzielić.

Teraz zawór zwrotny jest przykręcony do pompy zanurzeniowej tak, aby woda nie spływała pod ciśnieniem, a my wkręcamy rurę HDPE (polietylen o niskim ciśnieniu) o pożądanej długości za pomocą złączki zaciskowej - pompa powinna nurkować poniżej dynamicznego poziomu o co najmniej 30 cm. Strona HDPE jest również nawinięta na łączniku, który łączy rurę 32 mm ze zdejmowaną częścią adaptera.

Teraz musisz zrobić to sam, przy pomocy pręta, opuść pompę do studni i umieść usuwalną część na wcześniej ustalonej części - specjalny środek smarny nie pozwoli na przenikanie wody do stawu. Nie będzie możliwe użycie adaptera studni do studni, ponieważ betonowe pierścienie są zbyt grubymi ścianami i nie ma wystarczającej długości rury do instalacji.

Układanie rur i zespół pompowni

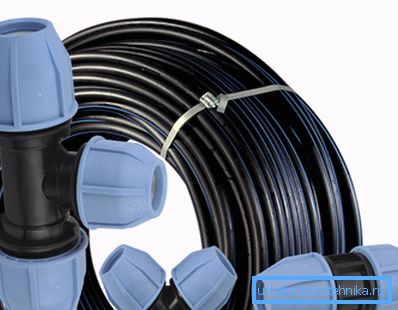

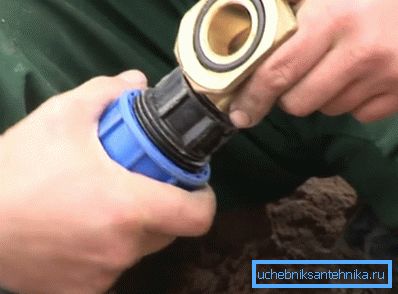

Jak wspomniano wcześniej, dostawa wody do prywatnego domu, zrobimy 32-mm niskociśnieniowe rury polietylenowe. Aby to zrobić, przymocuj prosty łącznik do adaptera lub, jeśli nie ma nikogo, podłącz połączenie za pomocą kompresora - możesz to zobaczyć na górnym zdjęciu.

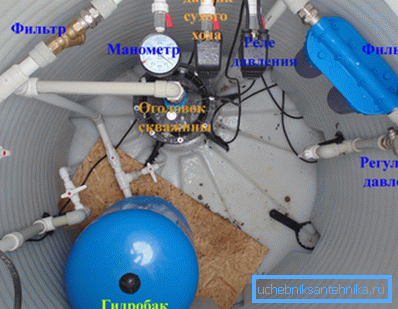

Rura musi być odciągnięta od studni do domu - do miejsca, gdzie zainstalowana będzie pompownia - najczęściej w tym celu wykopują dziurę w podłodze, kładą ją murowaną cegłą i betonem.

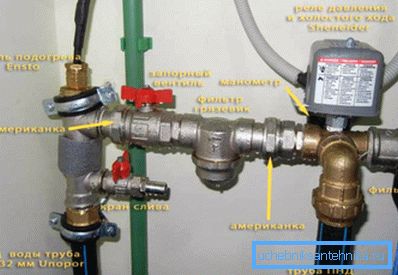

Przejdziemy teraz do montażu przepompowni - jeśli wątpisz w głębokość uszczelki, powinieneś pomyśleć o tym, jak podgrzać wodę, jeśli zamarznie. W takich przypadkach, tuż po rurze polietylenowej, wprowadza się do niej metalowy trójnik, aby wprowadzić kabel grzejny, jak pokazano na górnym zdjęciu. Przed tee można zainstalować zawór kulowy - dzięki temu można spuścić całą wodę z systemu.

Po trójniku jest zamontowany zawór bagażnika, a następnie filtr gruboziarnisty. Po zainstalowaniu filtra blok jest wyposażony w czujnik ciśnienia i czujnik suchobiegu, ale byłoby lepiej, gdybyś kupował te urządzenia oddzielnie od siebie - wtedy, jeśli im się nie uda, nie będziesz już musiał zmieniać całego urządzenia.

W tym samym miejscu będziesz musiał zainstalować zbiornik membranowy - z jego pomocą system wytwarza ciśnienie i doprowadzanie wody, a po tym wszystkim nie zapomnij umieścić filtra dokładnego przed urządzeniem do składania wody (zwykle takie urządzenia są wykonane z nabojami).

Pompa jest podłączona do sieci za pomocą kabla - jeśli jest to studnia, to na końcówce znajdują się specjalne końcówki łączące, a także specjalna śruba do mocowania linki, na której zawieszona jest pompa. Jeśli masz studnię, to kabel przechodzi przez otwór w betonowym pierścieniu, a kabel jest łączony z innym kawałkiem za pomocą skrętów i dysz termicznych.

Uwaga Po zmontowaniu przepompowni należy wykonać rozruch próbny pompy i sprawdzić wszystkie połączenia. Jeśli nie znajdziesz nigdzie wycieków, cementuj zaprawę cementową lub klej do płytek w kanałach fundamentu lub w otworze odwiertu w miejscu przejścia rury. Napełnij rurę i kabel piaskiem, wypełnij wodą, aby skurczyć się, i wyrzuć rów w glebie.

Okablowanie z polipropylenu

Połączenia rur polipropylenowych, które są obecnie najczęściej wykorzystywane do okablowania, są wykonywane za pomocą specjalnej lutownicy i dysz, które dobierane są do ich średnicy. Kształtki polipropylenowe, takie jak trójniki, łączniki, kąty 32 ?, 45? i 90?, a także okucia z gwintem zewnętrznym lub wewnętrznym po jednej stronie i kranami PPR.

Ponadto koszty instalacji hydraulicznej w prywatnym domu wykonane z rur polipropylenowych są znacznie niższe niż w przypadku podobnego urządzenia wykonanego z laminatu metalowego lub metalowego.

Tabela parametrów spawania rur SPR

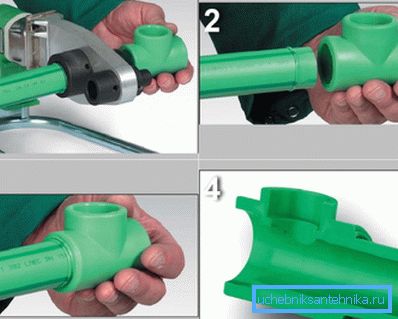

Podczas spawania rur do kanalizacji w prywatnym domu, nie należy przegrzewać ani wciskać otworu montażowego dalej niż to konieczne, ponieważ spowoduje to zablokowanie - polipropylen spłaszczy się i zablokuje kanał. Aby lutowanie okazało się prawidłowe, jak na zdjęciu nr 4, trzeba wytrzymać czas nagrzewania i schładzania rury przepływowej, a także obserwować wymiary wejścia rury do armatury - powyższe parametry można zobaczyć w powyższej tabeli.

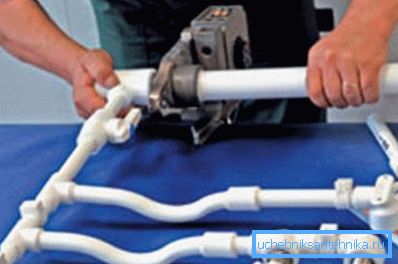

Dla ułatwienia instalacji będzie ci łatwiej, jeśli praca lutowania będzie wykonywana w blokach, ale do tego potrzebujesz asystenta, w przeciwnym razie, jak układać złożony blok lub długą rurę. Twój partner będzie musiał tylko trzymać rurę lub spawaną sekcję w pożądanej pozycji, aby fiksacja była wyrównana. Rury PPR są mocowane za pomocą wsporników lub otynkowane za pomocą stroboskopu.

Wniosek

Podsumowując, chciałbym powiedzieć, że autonomiczny system zaopatrzenia w wodę w prywatnym domu zależy bezpośrednio od działania pompy, na co wpływa liczba cykli jej rozruchu i zatrzymania. Zgodnie z ustawieniem fabrycznym zatrzymuje się przy ciśnieniu 3 atmosfer i rozpoczyna się przy 2 atmosferach. Ale możesz zmienić ustawienia przełącznika ciśnienia, ustawiając odpowiednio 5 i 1,5 atmosfery.
