Wyposażyliśmy podmiejską wodę w studnię

Jest bardzo możliwe, aby zaopatrzyć w wodę system zaopatrzenia w wodę własnymi rękami z odwiertu, jeśli oczywiście ta studnia znajduje się na waszym terytorium, a nie wiercona w klubie, a wasi sąsiedzi również jej używają. Faktem jest, że w rurze można umieścić nie więcej niż jedną zatapialną pompę.

A cała jego automatyzacja może być tylko w jednym miejscu, a urządzenie do składania wody powinno być instalowane tylko po przepompowni. Ale to jest dom, a nie problem techniczny, i jesteśmy zainteresowani pracami instalacyjnymi, które omówimy poniżej, a ponadto pokażemy wam wideo w tym artykule.

Hydraulika w domu

Cóż

Uwaga Należy zauważyć, że istnieją dwa typy studni - artezyjskie i piaskowe. Druga opcja (jest mniejsza), możesz ćwiczyć samodzielnie, nie pytając nikogo o zgodę i nie zbierając żadnych informacji. Ale warstwy artezyjskie należą do państwa, więc do wiercenia takich odwiertów potrzebny jest pakiet dokumentów i płatna licencja na wydobywanie wody.

• W zasadzie, podczas wiercenia studni, należy wydać paszport techniczny, w którym jego natężenie przepływu, ale, niestety, nie wszystko jest zrobione w sposób wymagany prawem, w związku z tym być może trzeba samemu określić ten parametr. Konieczne jest, abyście wiedzieli, jakiej mocy może używać pompa, a dokładniej, ile łazienek będzie w stanie utrzymać w tym samym czasie.
• Aby to zrobić, musisz oznaczyć poziom lustra (nie używaj go przynajmniej przez jeden dzień) i wypompuj całą wodę ze studni, używając tej samej pompy, z której będziesz korzystać, a następnie sprawdź, ile czasu to zapełni się do twojego znaku - ten poziom nazywany jest statycznym. Teraz musisz podzielić objętość pompowanej wody w momencie jej uzupełnienia, a otrzymasz natężenie przepływu - V_{pompowana woda}/ t_napełnianie= natężenie przepływu, które można przeliczyć na litry na minutę, na godzinę lub m³/ min, m³/ godzinę
• Teraz potrzebujesz pompy, która odbierasz debet (m³/ godz.) i można zobaczyć parametry samej jednostki w paszporcie technicznym (instrukcja obsługi) lub w sprawie. Podczas instalacji, kiedy opuszczasz pompę do studni, nie naprawiaj jej natychmiast - najpierw uruchom i odczekaj aż poziom wody ustabilizuje się, to znaczy, że pompowanie będzie równe uzupełnieniu. Będzie to poziom statyczny, za pomocą którego należy zmierzyć poziom zanurzenia pompy (co najmniej 30 cm od lustra).

Zużycie wody przez godzinę w różnych łazienkach

Rowery i dziury

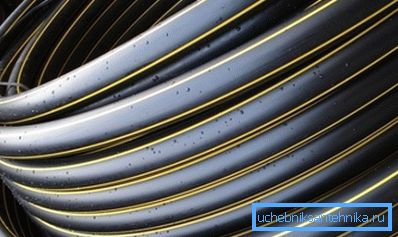

W każdym razie będziesz musiał wykopać rowek prowadzący ze studni do domu, wzdłuż którego zostanie ułożony kabel elektryczny do podłączenia pompy głębinowej i samej rury dostarczającej wodę o średnicy 32 mm - teraz do tego używany jest HDPE - polietylen o niskiej gęstości.

Głębokość wykopu będzie zależeć bezpośrednio od klimatu w twoim regionie, musi być wykopana 50 cm głębiej niż punkt zamarzania gruntu, więc w niektórych miejscach może być więcej niż półtora metra. Dno musi być wypełnione poduszką z piasku o wysokości co najmniej 2 cm - pozwala to na równomierne rozprowadzenie całego ładunku na rurze, gdy jest posypana ziemią.

Jeśli twój dom na wsi znajduje się na fundamencie z paskami, to całkiem możliwe, że jego podeszwa jest również poniżej punktu zamarzania, a wtedy będziesz musiał przejść nie pod taśmą, ale przez nią.

Aby to zrobić, trzeba uderzyć betonem, który najprawdopodobniej ma wzmocnioną ramę, więc tutaj nie należy używać wiertła ani dłuta jako dyszy do perforatora, ale wiertła i dłuta (jeśli się na nie potkniesz, a następnie szlifujesz).

Aby mieć możliwość swobodnej pracy w wykopie z perforatorem, z zewnątrz i wewnątrz budynku, wykopane są dziurki - rozmiar określają własne wymiary.

Dla wygody prewencyjnej konserwacji odwiertu jest dobrze - można go ułożyć z ceglanych lub betonowych szerokich pierścieni i zamknąć górną pokrywę. Później, jeśli to konieczne, głowica jest izolowana. Również Zamiast betonowego kesonu stosuje się adapter wgłębny, który opiszemy poniżej.

Adapter

W przypadkach, w których nie ma możliwości lub po prostu chęć zainstalowania betonowej komory, dzięki której można utrzymać głowicę odwiertu, należy podłączyć rurę za pomocą przejściówki, której cena będzie znacznie niższa niż instalacja studni betonowej. Takie urządzenie można dość łatwo zamontować poniżej poziomu zamarzania ziemi, o czym teraz będziemy mówić.

Po zainstalowaniu studni, obudowa będzie wyższa niż jest wymagana, dlatego nadmiar części jest odcinany przez młynek, pozostawiając kawałek nad ziemią, który będzie zamknięty końcówką. Następnie wykonuje się otwór w rurze poniżej punktu zamarzania gruntu za pomocą młyna diamentowego lub młyna stalowego do montażu tego adaptera.

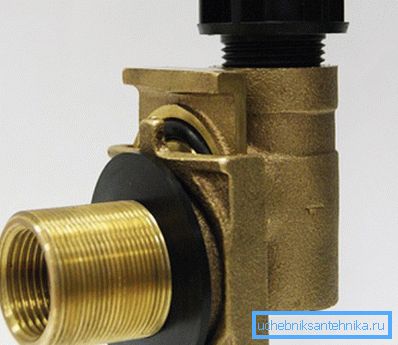

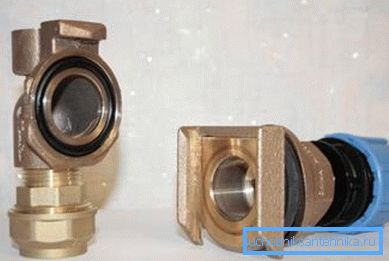

Po wykonaniu otworu odłączamy przejściówkę na dwie części - po prostu wychodzą one jedna po drugiej w rowkach, jak widać na górnym zdjęciu. Część, która ma dyszę z gwintem zewnętrznym (jest jasne, że nakręcana jest na nią nakrętka) jest potrzebna do montażu na rurze.

Łatwo jest przymocować go do rury - wystarczy, że dostaniesz rurę od wewnątrz rurą do otworu i przymocujesz ją od zewnątrz za pomocą nakrętki, ale rzadko jest to możliwe tylko wtedy, gdy końcówka znajduje się poniżej poziomu gruntu. Jeśli do otworu jest długa odległość, wówczas ta część jest opuszczana za pomocą pręta (łącznik jest zmontowany, a pręt jest nakręcony na inną jego część) lub drutu.

Rozpoczynamy montaż - nakręcamy zawór zwrotny na pompie i mierzymy kawałek plastikowej rury od zaworu do adaptera, aby głębokość zanurzenia w wodzie była co najmniej 30 cm poniżej poziomu statycznego (koncepcja ta została wyjaśniona powyżej).

Teraz możemy przejść do głównej i końcowej fazy instalacji pompy - do tego nie będziemy mogli się obejść bez pręta, który jest przykręcony do wnętrza adaptera - ta część jest wyraźnie widoczna na zdjęciu, co pokazuje, jak adapter jest odłączony - coś w rodzaju czarnej miski na górze.

Teraz musisz najpierw zanurzyć pompę w rurze, przytrzymać ją za pomocą elastycznej rury z polietylenu, a następnie kontynuować nurkowanie za pomocą pręta - natychmiast naznaczyć ją, aby wiedzieć, czy wnętrze adaptera dotarło do zewnętrznej części (znak na pręcie jest zewnętrzna część rury). Najprawdopodobniej po raz pierwszy nie będziesz w stanie zagłębić się w groove, ale to nie jest powód do frustracji, zrób jeszcze kilka prób, a na pewno otrzymasz.

Uwaga Jako pomocniczy pręt możesz użyć tej samej rury PND z łącznikiem zaciskowym - przymocuj łącznik do punktu mocowania (czarna miska), a następnie przymocuj do niego rurę. Tylko HDPE musi być mocno zamocowany i przykręcić łącznik do adaptera nie do końca, aby łatwiej było go wyjąć po instalacji.

Kabel przymocowany do pompy w celu zamocowania jest przykręcony do górnej części głowicy tak, aby pompa spoczywała na nim, a nie na adapterze lub kablu elektrycznym. Kabel elektryczny można przymocować do końcówek na górze, ale można go po prostu zwolnić do rowka, omijając te zaciski - nadal trzeba go zwiększyć, ponieważ nie wystarczy do budynku.

Dostawa wody do domu

Przykręcamy adapter do ściskanej polietylenowej tulei na rury i mocujemy rurę HDPE na jej drugim końcu, którą rozprowadzamy wzdłuż rowu do samego domu, wystarczy zrobić rezerwę na wejście.

Do tego czasu powinniśmy mieć rów z poduszką piaskową i dziurą pod taśmą fundamentową lub w taśmie fundamentowej, a także jamę w pokoju. Kasetka w domu jest zwykle zamurowana, a następnie otynkowana, ale czasami używa się do tego betonowych pierścieni lub nawet szerokiej plastikowej beczki.

Wyobraźmy sobie więc sytuację warunkową, że już wprowadziliśmy rurkę polietylenową i kabel elektryczny do kesonu, który był wyposażony w pomieszczenie (jest za wcześnie, aby wypełnić wykop - robi się to dopiero po testach). Teraz jesteśmy zainteresowani dalszym schematem zaopatrzenia w wodę na daczy od studni, a zaraz po HDPE rury instalujemy zawór główny (kabel grzejny się nie liczy, jest opcjonalny), po czym cięci się filtr zgrubny.

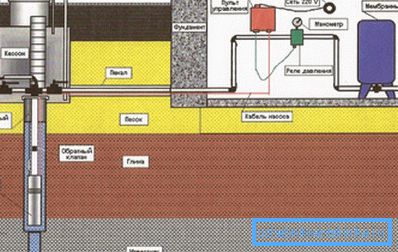

Górne zdjęcie pokazuje, że dalej, zgodnie ze schematem, blok jest połączony z presostatem i czujnikiem suchobiegu, chociaż autor tego artykułu doszedł do wniosku, że lepiej jest kupić osobno czujnik i przekaźnik - wydłuża to ich żywotność. W każdym razie tylko jedno urządzenie może zawieść, a nie całe urządzenie.

Kabel z pompy i przewód, który trafia do gniazdka z zasilaczem 220 V, są podłączone do zacisków przekaźnika, ale nie można zainstalować czujnika suchobiegu, ale służy on do automatycznego wyłączania pompy, jeśli nie pompuje wody, to znaczy, że działa sucho .

Zbiornik membranowy można osadzić w dowolnym miejscu, to znaczy przed przekaźnikiem lub po nim, nie ma to znaczenia, ponieważ w każdym przypadku zostanie wytworzone ciśnienie w samym zbiorniku oraz w odcinku rury od zaworu zwrotnego do zaworu odcinającego dystrybucji wody. Im większy jest ten zbiornik, tym rzadziej działa przekaźnik, aby uruchomić i zatrzymać pompę, ponieważ ciśnienie rezerwowe wzrośnie, ale pojemność ta nie powinna przekraczać 100 litrów.

Ponadto tryb uruchamiania i zatrzymywania pompy zależy od ustawień ustawionych na przełączniku ciśnienia. W wersji fabrycznej rozruch uruchamiany jest przy ciśnieniu 2 atmosfer i zatrzymaniu na 3 atmosferach. Ale możesz rozszerzyć ten zakres, ustawiając początek na 1,5 atmosfery i zatrzymując się na 5 atmosfer. Zwiększając odstęp, zmniejszasz liczbę uruchomień i zatrzymań silnika, co wydłuża jego żywotność.

Wniosek

Po ostatecznym montażu, system zaopatrzenia w wodę w daczy musi być przetestowany i jeśli wszystko działa dobrze i nie ma przecieków w dowolnym miejscu, musisz wypełnić wykop i uszczelnić punkt wejścia rury do fundamentu zaprawą cementową lub klejem do płytek tak, aby wilgoć z gleby nie dostała się do pomieszczenia. Rura jest najpierw pokryta piaskiem, aby pokryć ją przez 5-8 cm, a następnie wylewa się ją wodą, aby zmniejszyć piasek i odlać go glebą.
