Wyrzutnik dla samej pompowni

Odśrodkowe pompy powierzchniowe są najczęściej używane do zasilania wody ze studni, rzadziej są one wykorzystywane do zasilania wody ze studni. Zastosowanie tego typu pompy ma ograniczenie, którym jest niemożność podniesienia wody z głębokości większej niż 8 m, jeżeli lustro wody w studzience jest poniżej 8 m, wówczas nie będzie działać do podnoszenia wody za pomocą konwencjonalnej pompy. Aby pompa mogła podnosić wodę z większej głębokości, w systemie musi znajdować się dodatkowe urządzenie, które nazywa się wyrzutnikiem. Nie zawsze można go znaleźć w sprzedaży, a ceny gryzą, a wyrzucenie pompy do tłoczni własnymi rękami ze złomu jest dość realistyczne. Oczywiście nie będzie ona tak skuteczna jak wyrzutnik produkcji przemysłowej, ale gwarantuje dodanie około 5 m do brakującej głębokości.

Jak działa wyrzutnik

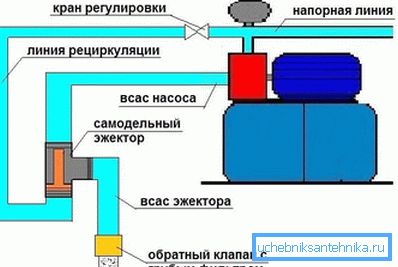

Zasada działania wyrzutnika opiera się na ruchu wody w rurze, która, dostając się do łagodnie zwężającej się części wyrzutnika, zwiększa jego prędkość, w wyniku czego powstaje strefa o obniżonym ciśnieniu, w której woda jest pobierana z zewnątrz. Zewnętrzny wyrzutnik pompowni działa poprzez dostarczanie wody przez rurociąg recyrkulacyjny, strumień wchodzący w zwężającą się część, zwiększa prędkość, tworząc strefę o obniżonym ciśnieniu, gdzie woda jest zasysana z zewnątrz, aby skompensować niskie ciśnienie. Innymi słowy, wyrzutnik popycha wodę na wysokość, z której pompa może już ssać.

Wydajność wyrzutnika charakteryzuje się współczynnikiem wyrzutu, który pokazuje ilość zasysanej wody na jednostkę ilości recyrkulowanej wody. W naszym przypadku współczynnik wyrzutu dla wody wynosi 0,12, czyli gdy natężenie przepływu w wyrzutniku wynosi 1000 l / h, wyrzutnik zasysa około 120 l / godzinę.

Konstrukcja wyrzutnika (opcja 1)

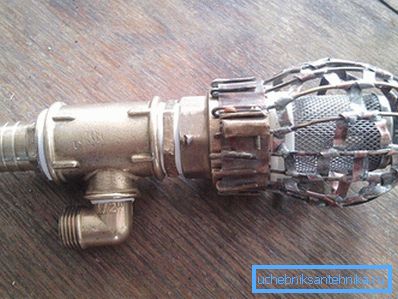

Najprostszym wyrzutnik mogą być gromadzone na podstawie tee i unii - dane te będą pełnić funkcję zwężkę w bardzo uproszczonej wersji. Elementy kształtowe do wyrzutnika mogą być stosowane z różnych materiałów (metal, tworzywo sztuczne). W takim przypadku konstrukcja wyrzutnika jest montowana z mosiężnego teownika i złączek tulei do metalowych rur.

Średnica uformowanych elementów dla konstrukcji wyrzutnika jest pobierana w zależności od wydajności przepompowni i średnicy rury ssącej i recyrkulacyjnej, średnica rury ssącej nie może być mniejsza niż 25 mm. W naszej konstrukcji stosuje się trójnik o średnicy 20 mm z rurą ssącą 26 mm i połączoną rurą recyrkulacyjną 12,5 mm.

1. Tee? "Mm.
2. Związek? "Mm i z odgałęzieniem 12 mm.
3. Adapter 20? 25 mm.
4. Kąt 90? (zewnętrzne / wewnętrzne) dla rur metaloplastycznych? "? 16 mm.
5. Kąt 90? (zewnętrzne / wewnętrzne) dla rur metaloplastycznych? "26 mm.
6. Kąt 90? (zewnętrzny / wewnętrzny)? "??".

Trudność w tym projekcie może spowodować dławienie, będzie musiała zostać nieco zmodyfikowana, a mianowicie, aby przekształcić sześciokąt w stan stożkowy.

Dolna podstawa uformowanego stożka powinna mieć średnicę o kilka milimetrów mniejszą niż zewnętrzna średnica gwintu dyszy, konieczne jest również skrócenie gwintu do maksymalnie czterech zwojów. Za pomocą dyszy należy poprowadzić nitkę i wyciąć jeszcze kilka obrotów na powstałym stożku.

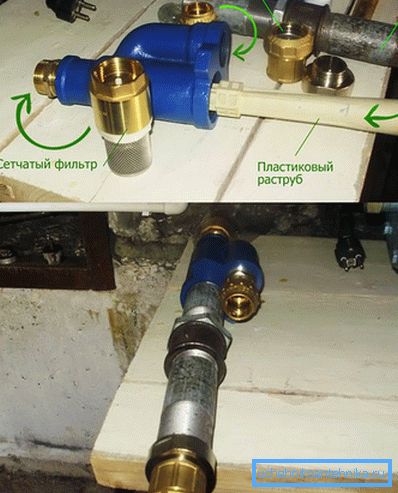

Teraz możesz złożyć wyrzutnik. W tym celu łącznik (2) jest wkręcony wąsko wewnątrz trójnika (1) tak, że oprawa przechodzi o 1-2 mm poza górną krawędź bocznego wylotu trójnika, tak aby pozostały co najmniej cztery zwoje gwintu wewnętrznego trójnika, aby można było wkręcić wylot (6). Jeśli pozostała wolna nitka tee zostanie pominięta, konieczne będzie zszorstkowanie nitek złącza, w przypadku braku długości łącznika można na nim umieścić kawałek rury. Przy wylocie (5), przez który będzie zasysana woda, konieczne jest zamontowanie zaworu zwrotnego, aby po uruchomieniu systemu woda nie wypłynęła z układu zasilania wodą zasysania i recyrkulacji, w przeciwnym razie układ nie uruchomi się. Konieczne jest również uszczelnienie wszystkich połączeń gwintowanych za pomocą dowolnego środka uszczelniającego.

Taki wyrzutnik nie będzie miał wysokiego współczynnika wypychania z powodu niedoskonałości konstrukcji zwężki Venturiego, dzięki czemu może być stosowany do podnoszenia wody z głębokości nie większej niż 10 m.

Opcja 2

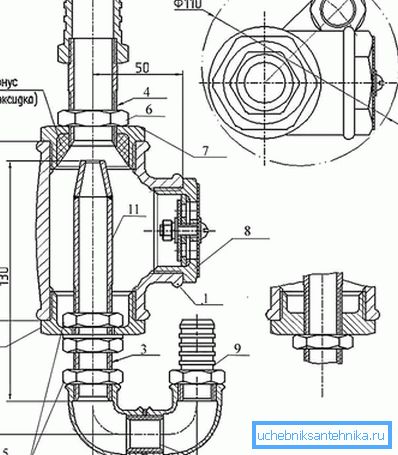

Istnieje jeszcze jedna opcja, jak wykonać wyrzutnik, taka konstrukcja jest bardziej wydajna ze względu na bardziej doskonałą rurkę Venturiego, jest trudniejsza do wykonania, ale współczynnik wyrzutu będzie wyższy niż w poprzednim modelu.

1. Tee? 40 mm.
2. Wybierz 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Przeciwnakrętka 1/2 "mm.
6. Przeciwnakrętka 3/4 "mm.
7. Stub.
8. Sprawdź zawór
9. Złącze 1/2 "mm.
10. Mocowanie 3/4 "mm.
11. Dysza 10 mm.
12. Gwintowany sgon 1/2 "mm.

Taki wyrzutnik jest wykonany ze stalowych części. Jako dysza (11) możesz użyć miedzianej rurki, wykonać podłużne nacięcia, skompresować i zlać szwy. We wtykach (7) należy wykonać otwory o odpowiedniej średnicy i przeciąć gwint w celu wkręcenia w zbocza (3 i 4) i zamocować je za pomocą nakrętek zabezpieczających. Dysza będzie musiała zostać zamocowana w pętli przez lutowanie.

Funkcje instalacji i obsługi

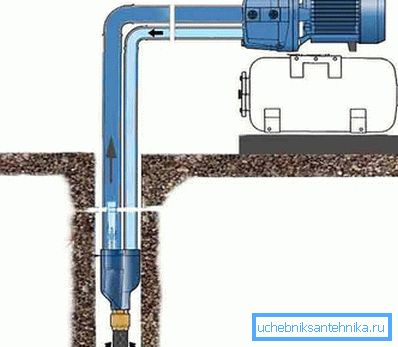

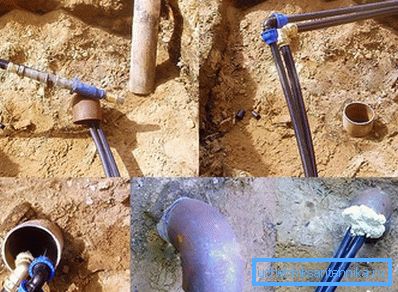

Prace wyrzutnika będą skuteczne tylko przy mocnych pompach, co najmniej 1 kW przy wysokiej wydajności i głębokości instalacji wyrzutnika nie więcej niż 20 m, instalacja głębiej dramatycznie zmniejsza wydajność wyrzutnika. Tak więc, gdy pompa ze zdalnym wyrzutnikiem nie ulegnie awarii, konieczne jest umieszczenie rur wlotowych na wyrzutniku ściśle w pionie. Upewnij się, że filtr zgrubny znajduje się przed pompą, ponieważ takie pompy są bardzo wrażliwe na cząstki ścierne, które mogą uszkodzić pompę. Przed pompą na rurze recyrkulacyjnej konieczne jest zainstalowanie zaworu, aby można było regulować ilość wody powrotnej, dostosowując w ten sposób wydajność ssania wyrzutnika.
