Zaopatrzenie w wodę od studni: schematy i materiały

Czy trudno jest zamontować system zasilania wodą ze studni własnymi rękami? W tym artykule mamy zapoznać się z metodami organizacji wprowadzania zimnej wody do prywatnego domu, sprzętu używanego do tego celu i użytych materiałów.

Studnie i studnie

Aby zacząć eliminować zamieszanie w terminologii.

Odwiert wodny często jest rozumiany jako dwie zupełnie różne rzeczy:

• Wysoka woda dobrze, pozwalająca na wykorzystanie do celów domowych (i czasem do picia) potrzeb wód gruntowych.

Aby wyjaśnić: w przypadku partnerstwa ogrodniczego lub osiedla mieszkaniowego, woda ze studni, gdy jest używana do picia, wymaga obowiązkowej filtracji i gotowania. Powód - zewnętrzne toalety i szambach, których dreny wchodzą w ziemię.

• Studnie wodne, w których odprowadzanie z wody do głównego budynku lub grupy budynków.

Rozważymy obie opcje.

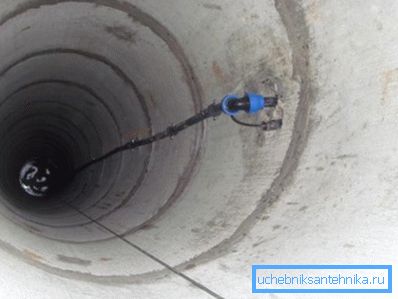

Woda dobrze

Wymagania prawne

Są one zawarte w SNiP 2.04.02-84, który ustanawia zasady instalacji zewnętrznych sieci wodociągowych.

Wybierz z tekstu wyróżnień dokumentu.

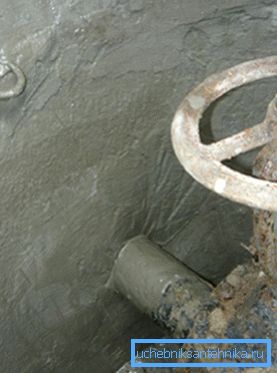

1. Zawory odcinające na odcinkach głównego systemu zaopatrzenia w wodę znajdują się w studzienkach. Jasne jest, że mówimy o podziemnym kładzeniu; zgodnie z klauzulą ​​8.42 jest to jednak obowiązkowe: rury zimnej wody powinny być położone pół metra poniżej poziomu zamarzania.

1. Przy przekraczaniu rurociągu pod torami po obu stronach przejścia znajdują się studnie z zaworami odcinającymi.
2. Zaprojektowane dla zaworów i studzienek na zasilaniu wodą powinny być budowane z następującymi minimalnymi odległościami:

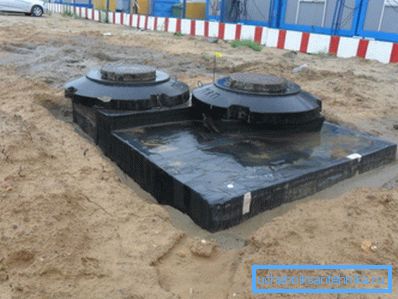

• Studzienki inspekcyjne powinny mieć średnicę 1 metra, wznieść się ponad otaczający grunt co najmniej 0,2 m, zaopatrzyć się w wodoszczelny obszar ślepy i gliniany zamek.

• Odległość między studniami wodociągowymi zgodnie z SNiP 2.04.02-84 podczas transportu wody chlorowej nie powinna przekraczać 30 metrów. Ale dla rurociągów wody pitnej jest to wskazane pośrednio: w paragrafie 8.10 napisano, że długość odcinka naprawy podczas układania w jednej linii nie powinna być większa niż 3 km, podczas układania w dwóch liniach lub z możliwością przełączania - nie więcej niż 5 km.

Jednakże: wymagania dotyczące instalacji hydrantów pożarowych mogą również wpływać na lokalizację odwiertów. Muszą zapewnić dostawę wody w celu ugaszenia jakiegokolwiek budynku na obszarze obsługiwanym przez bieżącą wodę.

Urządzenie

Nie ma ścisłych wymagań dotyczących instalacji odwiertu, z wyjątkiem obecności spustowego dna i wysokości co najmniej półtora metra.

Zdrowy rozsądek sugeruje jednak kilka dodatkowych punktów:

• W obszarze ruchu pieszego lub samochodowego jego pokrywa musi mieć wystarczającą wytrzymałość, aby wytrzymać obciążenie bez zniszczenia.
• Ściany odwiertu muszą zapewniać odpowiednią nośność. Oczywiście nie należy przykrywać odwiertów z polietylenu do instalacji hydraulicznej płytami betonowymi.

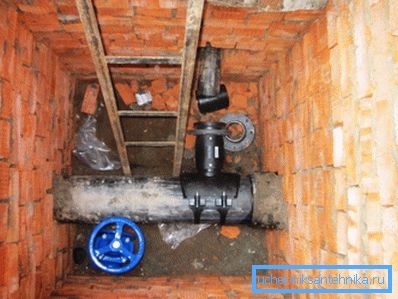

Najprostsze rozwiązanie - pierścienie COP i piec z włazem PPL; Jednak przy instalowaniu odwiertu na wcześniej skonstruowanym systemie zaopatrzenia w wodę montaż pierścieni jest dość problematyczny. W tym przypadku ściany wylewane są betonem w drewnianych szalunkach ze wzmocnieniem siatką lub prętem; rzadziej układa się je z czerwonej cegły pełnej na betonowej podkładce na obwodzie.

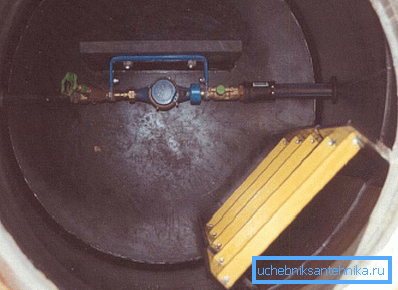

Jaki sprzęt powinien znajdować się w studni?

Wymagane minimum to:

1. Element zaworu - zasuwa, zawór śrubowy lub najrozsądniej, zawór kulowy.
2. Sump (filtr gruboziarnisty).
3. Wodomierz.

Ponadto warto zainstalować:

1. Drugie dotknięcie po liczniku. Umożliwi jej usunięcie, bez utraty całej objętości wody w systemie zaopatrzenia w wodę.
2. Zawór zwrotny do pomiaru ciśnienia. Pomoże ci to określić miejsce, w którym masz problem z krzyżem, z ostrym spadkiem ciśnienia.

Wchodzenie na ściany domu jest zwykle układane za pomocą rury polietylenowej poniżej poziomu zamarzania. Jego średnica jest określona przez szczytowy przepływ wody:

Wybór polietylenu wynika z jego elastyczności w niskich temperaturach: nawet jeśli woda w rurze zamarza, nie ulegnie uszkodzeniu i po rozmrożeniu powróci do swojej pierwotnej wielkości. Ponadto dane wejściowe nie muszą być ułożone ściśle w linii prostej: zakręty są całkiem dopuszczalne.

Zaopatrzenie w wodę od daczy

System zaopatrzenia w wodę ze studni w daczy może być zbudowany według dwóch schematów - z akumulatorem hydraulicznym i zbiorczą pojemnością.

Zaletą pierwszego schematu jest to, że nie trzeba go montować na elewacji (poddaszu, przyspawanym wsporniku lub naturalnej elewacji) o znacznej objętości. Ale wykorzystanie pojemności pozwala na pracę bez stacjonarnej pompy: zbiornik można wybierać raz w tygodniu przez wąż.

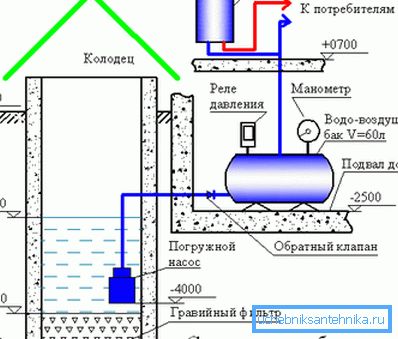

Obwód z hydroakumulatorem

Obejmuje:

1. Pompa zanurzeniowa.
2. Natychmiast po zainstalowaniu zaworu zwrotnego zapobiega wypływaniu wody z rur wody po zatrzymaniu pompy.
3. Wkładanie wody do domu.
4. Zainstalowany w pomieszczeniu hydroakumulator jest metalowym pojemnikiem podzielonym przez gumową membranę na przedziały dla wody i powietrza. Płyny są prawie nieściśliwe; poduszka powietrzna umożliwia tworzenie nadciśnienia wymaganego do działania urządzeń sanitarnych. Ponadto akumulator hydrauliczny zawiera zapas wody, przez co pompa może stać bezczynnie przez większość czasu.
5. Czujnik ciśnienia z przełącznikiem, który włącza i wyłącza pompę po osiągnięciu progów ciśnienia.
6. Czujnik suchobiegu zatrzymuje pompę, gdy studnia jest pusta.

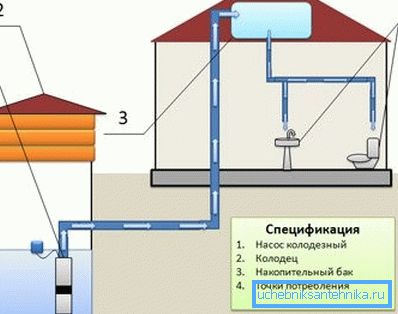

Schemat o łącznej pojemności

Jak już wspomniano, w tym przypadku urządzenie układu zasilania wodą z odwiertu można znacznie uprościć, wykorzystując nie stacjonarny rurociąg do napełniania zbiornika, ale zwykły wąż. Wewnętrzny dopływ wody do domu i rury do nawadniania terenu są podłączone do wylotu zbiornika.

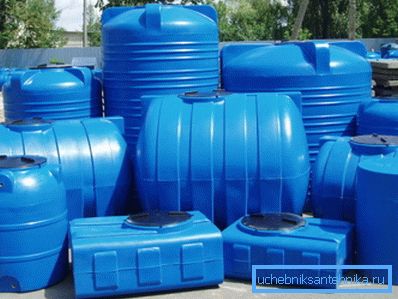

Przydatne: polietylenowe zbiorniki wodne sprzedawane są już wyposażone w rurki odpływowe o średnicy 15 lub 20 mm.

Czy można zautomatyzować napełnianie zbiornika w przypadku, gdy jest on wyposażony w nieruchomą rurę napełniającą?

Oczywiście. Wystarczy umieścić w szyjce rurkę wypełniacza i umieścić wewnątrz zbiornika dwa czujniki poziomu z pływakami. Jeśli rozmiar szyjki nie pozwala na zamocowanie ich bezpośrednio na wewnętrznej ścianie, pomocne będzie proste polecenie: zamocować czujniki na stalowej rurze z podstawą statywu i umieścić ją na dnie zbiornika.

O pompach

Oba opisane schematy implikują użycie pompy.

Jak wybrać to urządzenie?

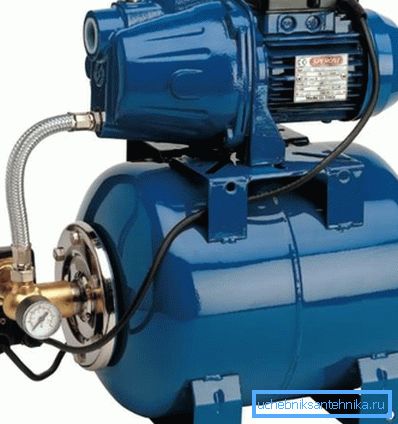

• Zamiast zestawu pompy zanurzeniowej i hydroakumulatora można zastosować pompownię zaprojektowaną do montażu na powierzchni z niewielką odległością od lustra wody (nie więcej niż 7-8 metrów). Cena tych urządzeń zaczyna się od około 4 tysięcy rubli. Jedyną wadą rozwiązania jest zauważalny poziom hałasu podczas pracy.

• W przypadku czystej wody (ilość zanieczyszczeń nie przekracza 30 g / m3), przy dużej głębokości odwiertu odpowiednia będzie pompa wirowa z jednym wirnikiem. Charakteryzuje się wysokim ciśnieniem i wydajnością ze względu na minimalny odstęp między wirnikiem a ślimakiem.
• Jeśli woda zawiera dużo piasku i innych zawiesin, lepiej jest uzyskać wielostopniową pompę odśrodkową. Zwiększony prześwit pomiędzy wirnikiem odśrodkowym a obudową jest kompensowany przez sekwencyjną pracę kilku stopni składających się z wirnika i dyfuzora: każdy z nich zwiększa wysokość głowicy o stałą wartość.

Uwaga: pompy wibracyjne (przeponowe), mimo niskich cen, nie są odpowiednie do naszych celów. Membrany w nich wymagają częstej wymiany. Co gorsza, wibracje powodują przyspieszone zamulanie studni przy spadku przepływu wody.

Wniosek

Mamy nadzieję, że udało nam się odpowiedzieć na większość pytań, które zgromadziły się w czytniku. Jeśli cokolwiek w materiale pozostaje niejasne - być może film w tym artykule pomoże rozwiązać ten problem. Sukcesy!
