Zatapialna pompa wibracyjna do studni: charakterystyczne

Aby zorganizować pełnoprawny system zaopatrzenia w wodę w daczy - wystarczy wykopać studnię, nie wystarczy. Konieczne jest również zorganizowanie zaopatrzenia w wodę, która dostarczy wodę do domu lub innych miejsc, w których jest potrzebna. W tym celu stosuje się takie urządzenia, jak podwodne pompy wibracyjne.

Pompy zatapialne to urządzenia, które umożliwiają podnoszenie i pompowanie wody. Takie mechanizmy są umieszczone poniżej poziomu wody, co powoduje całkowite zanurzenie pompy w wodzie. Takie ustawienie mechanizmu zapobiega jego przegrzaniu.

Proces wyboru urządzenia pompującego nie jest tak prosty, jak mogłoby się wydawać na pierwszy rzut oka. Dokonując wyboru, powinieneś wiedzieć, że pompy zatapialne są odśrodkowe i wibracyjne.

Różnice między wibracjami a wirówkowymi pompami głębinowymi

Główna różnica między tymi dwiema strukturami polega na sposobie dostarczania cieczy do góry. Jeśli mówimy o urządzeniach odśrodkowych, stosuje się elementy wirujące.

Pompy wibracyjne do studni nie są wyposażone w obracające się elementy, a woda w nich unosi się w górę dzięki ruchowi tłoka lub dzięki elastycznej membranie. Takie cechy konstrukcyjne dają wyraźne zalety produktów wibracyjnych, które polegają na prostocie urządzenia, niewielkiej liczbie części i taniości, ponieważ cena urządzenia jest niska.

Budowa i zasada działania wibrujących pomp głębinowych

Zatapialne pompy wibracyjne nie są wyposażone w części, które obracają się podczas pracy, nie ma łożysk w ich konstrukcji, które mogłyby zawieść w długim okresie eksploatacji. Prosta, ale jednocześnie bardzo udana konstrukcja tych urządzeń pozwala na ich obsługę bez wykonywania czynności konserwacyjnych.

Podstawą takiej pompy jest jej korpus, w którym znajduje się elektromagnes i mechanizm wibracyjny. W chwili podłączenia urządzenia do sieci, kotwica jego elektrycznego magnesu zaczyna wykonywać ruchy translacyjne i wibruje, kierując siłę na pręt, na którym jest zamocowany tłok.

Zgodnie z instrukcją urządzenia, woda dociera do wlotu poprzez ruch tłoka, wypełnia komorę specjalnym zaworem, skąd wchodzi do węża tłocznego, gdy tłok porusza się do tyłu. Wspomniany zawór przeciwstawia się ruchowi płynu w dwóch kierunkach, zapobiegając jego wylaniu z komory roboczej urządzenia.

Zakres

Pompy zatapialne typu wibracyjnego można stosować w następujący sposób:

• Cóż pompa. Małe wskaźniki ciśnienia urządzenia decydują o jego zastosowaniu tylko w płytkich studniach;
• Cóż pompa. Taka pompa może być używana zarówno do dostarczania czystej wody do picia z dna studni, jak i do procedury czyszczenia studni, polegającej na wypompowywaniu wody domieszkami piasku i gliny;
• Dostawa wody do potrzeb technicznych. Pompa może być używana do pompowania wody z dowolnego zbiornika, na przykład do podlewania lub do jakichkolwiek innych celów.

Funkcje konstrukcyjne

Pompy wibracyjne do studni lub odwiertów mają szereg cech konstrukcyjnych, które należy wymienić:

• Małe gabaryty, niska waga i łatwość montażu pozwalają na podłączenie takiej pompy własnymi rękami, dla których instrukcja musi być dokładnie przeczytana i przestrzegana;
• Nie ma potrzeby wykonywania dodatkowych czynności, regulacji ani dokręcania nakrętek, wystarczy tylko podłączyć urządzenie do sieci elektrycznej, zainstalować wąż doprowadzający wodę i opuścić go do wody. Aby zanurzyć pompę, musi jej towarzyszyć silny sznur z kapronu;
• Niektóre modele mają funkcję ochrony termicznej, która jest realizowana jako przełącznik termiczny, który wyłącza pompę, gdy temperatura konstrukcji osiągnie 100⁰C;
• Aby zapobiec przedostawaniu się stałych zanieczyszczeń do komory produktu, wystarczy zainstalować specjalny filtr;
• Istnieją modele z funkcją górnego poboru wody i niższe. Jeśli twoja pompa stosuje górny pobór wody, musisz upewnić się, że zawsze pozostaje w wodzie, co eliminuje ryzyko przegrzania.

Zwróć uwagę! Konstrukcje, w których komora wlotu wody znajduje się w górnej części, są chronione przed piaskiem i innymi ciężkimi częściami wchodzącymi do urządzenia.

Wybór pompy

Ktoś, kto chce kupić takie urządzenia na własny użytek, zastanawia się, którą pompę wibracyjną wybrać do studni?

Wybierając najbardziej odpowiedni model, należy zwrócić uwagę na takie cechy jak:

• Moc urządzenia;
• Wydajność wyrażona w objętości pompowanej wody przez 1 jednostkę czasu;
• Głowa lub wysokość, na której urządzenie może podnosić wodę.

Korzyści z zanurzania struktur drgań

Wibracyjna pompa do studni jest strukturą obdarzoną wieloma wyraźnymi zaletami:

• Bezpretensjonalny w użyciu;
• Niski poziom hałasu;
• Długa żywotność;
• Brak wirujących części i części wymagających smarowania;
• Niskie nagrzewanie produktu podczas pracy;
• Niskie zużycie elementów konstrukcji;
• Nieodporny na alkalia, które mogą znajdować się w wodzie;
• Nieprzerwana praca w dowolnych warunkach temperaturowych;
• Mobilność i zwartość produktu.

Instalacja zanurzeniowej pompy wibracyjnej w studni

Po tym, jak odpowiedziałeś sobie na pytanie, którą pompę wibracyjną wybrać dla studni i którą ją kupiłeś, powinieneś (powinnaś) zainteresować się tym, jak ją poprawnie zainstalować i jak prowadzić wodę?

W rzeczywistości zadania te nie są tak trudne, ale są pewne niuanse, które należy koniecznie poznać. Podjęcie instalacji takiej pompy kosztuje dwa, a nawet trzy, ponieważ praca w szybie szybowym wiąże się z ryzykiem, a jedna osoba nie zawsze jest w stanie wyciągnąć drugą z takiej głębokości.

Prace ziemne

Jeszcze przed rozpoczęciem prac instalacyjnych pompy konieczne jest przeprowadzenie wszystkich manipulacji związanych z tworzeniem systemu zasilania wodą w odległości od domu do studni. Aby to zrobić, wykop rowy.

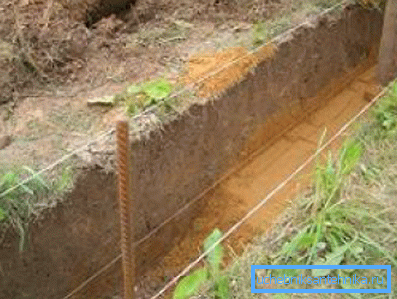

Pożądane jest, aby wykop był płaski, bez zwojów i zakrętów, ta forma pozwoli nie stracić siły nacisku. Aby wykopać wykop powinien znajdować się na głębokości około 1-1,5 m.

Więc wykop rowu, którego szerokość wynosi 40-50 cm Upewnij się, że w dolnej części rowu nie ma ostrych kamieni, szkła i gruzu.

Na dnie wykopu wkładamy poduszkę piaskową, która składa się z warstwy zagęszczonego piasku o grubości 10-15 cm, a piasek jest pokryty geowłókniną, która później będzie owinięta rurą. Następnie możesz przejść bezpośrednio do układania rur.

Układanie rur wodociągowych

Do budowy kanalizacji na ulicy można wykorzystać kilka rodzajów rur:

• Rury stalowe;
• Metalowe rury;
• Rury ze stali nierdzewnej;
• Rury z polipropylenu;
• Węże sodowe (odpowiednie tylko do tymczasowej instalacji hydraulicznej).

Sam zabieg dotyczący hydrauliki dzieli się na następujące etapy:

1. Odcinki rur są połączone ze studnią z samym domem;
2. Rura wodna jest owinięta materiałami termoizolacyjnymi i jest wciągana do wnętrza rury o większej średnicy. Do tego celu powszechnie stosuje się azbestowe lub plastikowe produkty ściekowe;

1. Powstałą strukturę układa się w wykopanym wykopie i zaznacza miejsce na ścianie studni, która będzie wstawiona;

1. W ścianie szybu wycinamy otwór o średnicy 15 cm Wsuń tuleję w otwór, którego długość nie powinna być mniejsza niż 0,5 metra.
2. Wciągamy dopływ wody do rękawa w taki sposób, aby wchodził do szybu o wysokości co najmniej 25 cm;
3. Na koniec zainstaluj kran i koszulkę. Obrócenie rury w dół prowadzi do miejsca, w którym zainstalowana jest pompa wibracyjna do studni;

Rada Kran z trójnikiem powinien być zainstalowany, ponieważ kurek spustowy może być przydatny, jeśli potrzebujesz awaryjnego odpływu wody z systemu hydraulicznego.

1. Następnie należy obliczyć odległość, która oddzieli zawór od pompy i odciąć odcinek rury wodnej.

Teraz możesz przejść bezpośrednio do instalacji urządzenia.

Instalacja pompy w studni

Pompy wibracyjne do studni są zawieszone za pomocą kabla. Dlatego pierwszym krokiem jest spawanie kwadratowej ramy z narożnika, która jest zamontowana na wierzchołku.

Konieczne jest przymocowanie kabla do tej ramy.

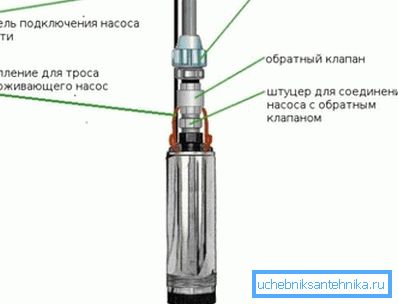

1. Na ziemi rozłóż rurę, pompę i rozwiń przewód zasilający, aby ułatwić podłączenie;

1. Przy wlocie urządzenia instalujemy zawór zwrotny z wykorzystaniem opakowań sanitarnych;
2. Złącze plastikowe lub mosiężne jest przymocowane do zaworu zwrotnego;
3. Podłącz złącze do rury wodnej;
4. Przewód elektryczny mocujemy do rury za pomocą taśmy lub zacisków elektrycznych z lekkim luzem w drucie;
5. Zamocować nylonowy lub ocynkowany kabel zabezpieczający do pompy;
6. Konstrukcję tę należy opuścić do odwiertu, trzymając pompę za linkę zabezpieczającą;

Zwróć uwagę! Trzymanie pompy za kabel zasilający jest surowo zabronione.

1. Po opuszczeniu pompy na wymaganą głębokość konieczne jest związanie kabla z ramą;
2. Aby podłączyć rurę do kranu, jedna osoba musi zejść do studni, która wykona połączenie za pomocą kabla holowniczego lub sanitarnego.

Po zainstalowaniu pompy przewód elektryczny należy trzymać w miejscu montażu wszystkich urządzeń hydraulicznych - akumulatora, kotła i filtrów. Po zakończeniu instalacji rurociąg należy pokryć geowłókniną pokrytą warstwą piasku o grubości 10 cm i glebą.

Pompy wibracyjne do studni to świetny sposób na dostarczenie wody do własnego domu wiejskiego, urządzenia te są niedrogie i są dość łatwe do zainstalowania. I możesz dowiedzieć się jeszcze więcej przydatnych informacji o tych urządzeniach, oglądając wideo w tym artykule.
