Zatapialne pompy do studni: pierwszy znajomy

Jak działa pompa studzienna? Jakie są cechy i jak wybrać pompę głębinową do studni? Na co należy zwracać szczególną uwagę podczas instalacji?

W artykule postaramy się odpowiedzieć na te i kilka innych pytań.

Warunki pracy

Jakie są warunki dla pomp studziennych?

Zrozumienie tego da nam wyraźniejsze pojęcie o tym, które cechy są najważniejsze podczas oceny urządzenia.

• Woda jest pompowana przez pompę w celu schłodzenia silnika.. Na jakość chłodzenia wpływa między innymi luka między korpusem urządzenia a ściankami studni: zbyt mała odległość jest niepożądana. Ponadto: w takim przypadku istnieje ryzyko zakleszczenia produktu podczas jego opuszczania lub usuwania.
• Pompa jest zawieszona w pewnej odległości od dna studni; podczas gdy większość czasu na słupie wody nad nim jest kilka metrów. W ten sposób kompensowane są nieuniknione sezonowe zmiany poziomu wód gruntowych.
• Obsługa, delikatnie mówiąc, trudna. Usunięcie produktu z głębokości kilkudziesięciu metrów nie jest samo w sobie banalnym zadaniem; odkształcenie odwiertu może sprawić, że będzie to niemożliwe.

Uwaga: jeśli instalacja zanurzeniowej pompy do studni własnymi rękami jest całkiem możliwa, wówczas podniesienie jej, gdy obudowa jest zdeformowana, może wymagać zaangażowania sprzętu wiertniczego.

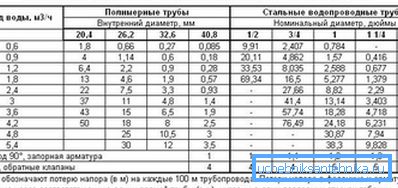

• Ciśnienie, które nasza jednostka powinna wytworzyć, nie jest ograniczone przez odległość do powierzchni. Potrzebny jest nadmiar, który nie tylko wytworzy wystarczające ciśnienie do obsługi zbiorników spustowych i mieszalników, ale także przezwycięży opór hydrauliczny rur.

Klasyfikacja

Jakie są więc omawiane urządzenia?

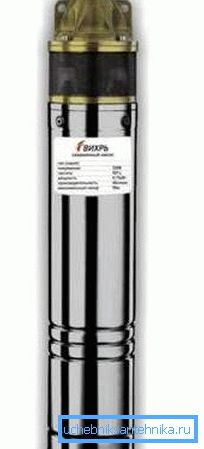

Wirowanie

Jego konstrukcja jest dość prosta: wirnik wytwarza nadmierne ciśnienie w pewnej odległości od osi obrotu; wzdłuż osi, przeciwnie, występuje zjawisko rozrzedzenia, dostarczające wodę z otworu wiertniczego. Wydawałoby się, że schemat jest prosty i odporny na awarie, tak że cena pompy będzie minimalna, a żywotność będzie znakomita.

Jednak, jak zawsze, diabeł tkwi w szczegółach.

Pamiętaj, jakie ciśnienie powinno stworzyć to urządzenie. Na dziesiątkach metrów, prawda? Aby uzyskać nadciśnienie 7-9 kG / cm2 na wylocie, szczelinę między wirnikiem a obudową należy obliczyć w ułamkach milimetra - w przeciwnym razie woda będzie po prostu poruszać się po okręgu.

Jeśli wnikanie dużych cząstek, które mogą zaklinować wirnik, może zapobiec filtrowi zgrubnemu na wlocie, a co zrobić z drobnymi materiałami ściernymi? Noszą ostrza i rozbijają kadłub; w wyniku tego wymagane są kosztowne naprawy, w wyniku czego następuje całkowita wymiana części pompującej.

Captain Evidence sugeruje: pompy wirowe są używane tylko do studni z wyjątkowo czystą wodą, nie zawierającą więcej niż 30 gramów zanieczyszczeń na metr sześcienny objętości.

Śruba

Pompy wiertnicze ślimakowe - dokładnie przeciwne do wiru pod względem staranności w odniesieniu do zanieczyszczeń. Poradzą sobie z płynami do podnoszenia zawierającymi do 50 procent piasku i innych zawiesin. Jak to osiągnąć?

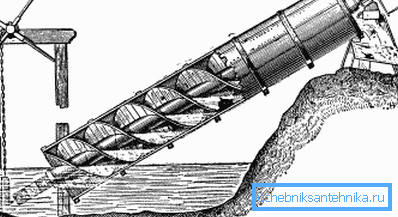

Sercem projektu jest śruba Archimedesa (lub robak), element konstrukcyjny używany przez starożytnego greckiego wynalazcę do podnoszenia wody w czasach starożytnych. Obracając się, tworzy dynamicznie poruszające się obszary wysokiego ciśnienia.

Takie urządzenie generuje kilka cech konstrukcyjnych.

• Zapotrzebowanie na oddzielny silnik, a także problemy z jego wodoodpornością, znika. Sam wirujący wirnik jest wirnikiem silnika elektrycznego, a jego ciałem jest jego stojan.
• Wydajność urządzeń wynosi tylko 50-70 procent, co jest dużo gorsze niż konkurencyjnych rozwiązań. Część energii zużywana jest na bezużyteczne mieszanie i podgrzewanie wody: jego opór hydrauliczny jest wyjątkowo wysoki.
• Produktywność jest również wyraźnie niższa niż konkurencja.
• Woda wylotowa wymaga obowiązkowej filtracji. Jednak urządzenia tego typu są częściej używane nie do ciągłej pracy w studniach, ale do ich czyszczenia podczas zamulania lub podczas przygotowania przedoperacyjnego.
• Od szczeliny między ślimakiem a obudową (tak zwane dopasowanie ściskane) zależy od wydajności pompy. Im mocniejsze części pasują, tym wyższa wydajność i ciśnienie na wylocie.

Jednak: zasób stojana w tym samym czasie wielokrotnie maleje z powodu rosnącego stopnia zużycia mechanicznego.

• Jeśli wirniki są wykonane tak twarde i odporne na zużycie, jak to tylko możliwe (z reguły używana jest stal nierdzewna), materiały elastyczne, w tym związki na bazie gumy, są szeroko stosowane w wewnętrznych skorupach stojanów.

Membrana

Taniość urządzeń tego typu jest poza konkurencją. Powodem tego jest prostota jego konstrukcji: elastyczna membrana jest napędzana przez solenoid, do którego doprowadzane jest zasilanie o wysokiej częstotliwości do obwodu sterującego; zawory kulowe powodują ruch wody we właściwym kierunku, blokując jej ruch podczas suwu powrotnego membrany.

Pomimo taniości, potencjalnemu nabywcy można doradzić, aby trzymał się jak najdalej od pomp membranowych.

Jaki jest powód tej instrukcji?

• Zasób membrany jest ograniczony, niezależnie od jego jakości i materiału użytego do wytworzenia. Jest zdeformowany w procesie pracy, który nieuchronnie w pewnym momencie prowadzi do jego zniszczenia. Podnoszenie pompy w celu konserwacji, jak pamiętamy, jest wątpliwą przyjemnością.
• Zawór kulowy klinowany piaskiem lub małym kamyczkiem powoduje bezczynną pracę pompy z bardzo szybkim uszkodzeniem solenoidu.

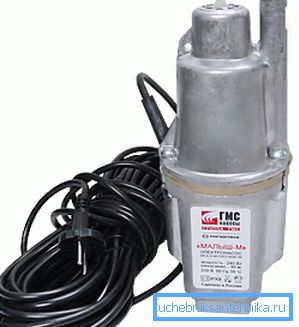

• Nacisk i wydajność takiego produktu jest poniżej wszelkiej krytyki. Typowy przedstawiciel tej klasy - krajowy Malysh - był szeroko stosowany kilka dekad temu w wiejskich studniach i płytkich studniach; Teraz wszystkie urządzenia membranowe są praktycznie zastąpione przez następujące rodzaje pomp - odśrodkowe.

Odśrodkowe

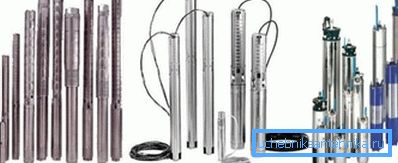

W tym schemacie większość obecnie sprzedawanych urządzeń działa. Strukturalnie silnie przypominają wir; jednakże szczelina pomiędzy wirnikiem a obudową jest znacznie większa, co powoduje, że konstrukcja jest mniej wrażliwa na zanieczyszczenia. Cząsteczki o wielkości do 2 milimetrów i ilość zawiesin do 150 gramów na metr sześcienny nie stwarzają problemów.

W jaki sposób zapewnia się ciśnienie i wydajność? W końcu wydaje się oczywiste, że główne parametry techniczne pomp zatapialnych dla studni - głowicy i wydajności - powinny wzrosnąć katastrofalnie wraz ze wzrostem prześwitu między wirnikiem a obudową, czyż nie?

Problem rozwiązuje się po prostu z wdziękiem. Na wale silnika montuje się kolejno kilka stopni, z których każdy składa się z wirnika i dyfuzora. Każdy etap zwiększa ciśnienie o 5-10 metrów; W rezultacie nadciśnienie na wylocie może wynosić 20 lub więcej atmosfer.

Wybór

Tak więc, otwór jest wiercony, obudowa jest zainstalowana. Jesteśmy w sklepie i zamierzamy kupić urządzenie, które w ciągu najbliższych kilku lat zapewni nam wodę pitną i przeznaczone na potrzeby gospodarstw domowych. Na co zwrócić uwagę przy zakupie?

Nacisk na głowę

Ciśnienie nominalne nie powinno być mniejsze niż to konieczne; Znaczny jej nadmiar jest jednak niepożądany: wynikiem będzie nie tylko nadmierne zużycie energii, ale także potencjalne problemy z elastycznymi połączeniami (nie są one bardzo odporne na wysokie ciśnienia robocze).

Jak obliczyć potrzebę?

1. Weź głębię pompy. Minimalna odległość od dna studni wynosi około jednego metra; biorąc pod uwagę zmiany poziomu wód gruntowych, zaleca się opuścić pompę o około 5-10 metrów od powierzchni wody. Głębokość pustych i wypełnionych wodą części tułowia można łatwo zmierzyć za pomocą liny ołowiowej - wystarczy zmierzyć suchą i mokrą część liny.
2. Powstała wartość jest dodawana 30 metrów. Nadmierne ciśnienie powinno wytworzyć ciśnienie niezbędne do normalnej pracy mieszaczy i zaworów napełniania w systemie zaopatrzenia w wodę.
3. 10% zostaje dodane do wyniku dla nierozliczonych strat.

Tak więc dla pompy zanurzonej do głębokości 40 metrów pożądana jest nominalna głowica (40 + 30) * 1,1 = 77 metrów.

Uwaga: w praktyce wynik jest zaokrąglany do kilkudziesięciu metrów. W naszym przypadku warto kupić urządzenie o ciśnieniu nominalnym 80 m.

Wydajność

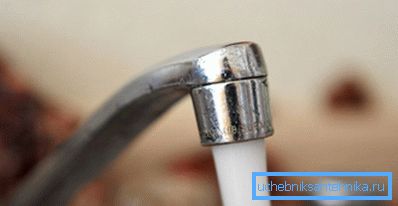

Idealnie powinno być większe niż maksymalne zapotrzebowanie wody w rodzinie, ale nie powinno przekraczać natężenia przepływu. Dla rodziny składającej się z 4 osób zwykle przyjmuje się urządzenie o pojemności około 50 litrów na minutę; potrzeba podlewania działek przydomowych ta wartość z grubsza podwaja się.

Jak określić (nawet w przybliżeniu) szybkość przepływu?

1. Określ wysokość słupa wody nad pompą. Mierzenie go, jak już wiemy, nie jest trudne, jak ciężarek na linie.
2. Całkowicie pompujemy to.
3. Sprawdź, jak długo odzyskasz poziom wody. W tym celu dokonujemy pomiarów okresowych z niewielką przerwą.

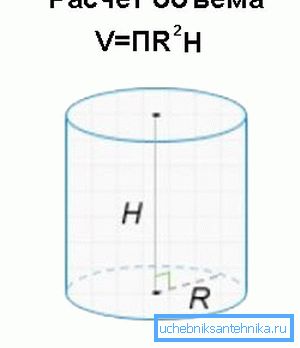

4. Dzielimy objętość wypompowanego, a następnie wprowadzamy do studni na czas, który upłynął. Jak obliczyć objętość słupa wody o znanej wysokości? Jest równy iloczynowi tej wysokości przez kwadrat promienia osłony i liczbę pi. Tak więc słup o wysokości 10 metrów i średnicy 10 cm ma objętość 10 x (0,05 ^ 2x3, 1415) = 0,0785 m3 lub 78,5 litrów.

Średnica

W większości przypadków jest to 4 cale (około 10 centymetrów); jednakże w asortymencie producentów znajdują się 3-calowe modele.

Uwaga: przy jednakowej wydajności pompa o mniejszej średnicy jest zwykle droższa. Im mniejsze wymiary silnika, tym trudniej jest zapewnić wymagany moment obrotowy.

Producent

Z reguły produkty znanych producentów (Grundfos, Pedrolo, Wilo i inne) trwają dłużej i stwarzają znacznie mniej problemów dla właścicieli. W przypadku awarii sprzętu firmy opracowały sieć usług.

Zgromadzenie

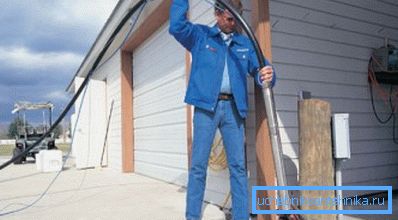

Rzeczywista instalacja pompy głębinowej w studni wygląda następująco:

1. Odwiert jest pompowany, usuwając piasek i muł. Oczywiście, jeśli to możliwe.
2. Na wylocie z zacisku pompy zamocowana jest plastikowa rura do transportu wody. Ponadto urządzenie zawieszone jest na stalowym kablu z zabezpieczeniem antykorozyjnym.
3. Następnie jednostka zostaje opuszczona do odwiertu. Przypomnijmy: odległość do dna nie powinna być mniejsza niż metr, w przeciwnym razie prawdopodobieństwo wychwytywania mułu i piasku jest wysokie.

1. Kabel jest pewnie zamocowany na końcówce. Rury do wody i kabli są umieszczane w domu.

Uwaga: rura układana jest poniżej poziomu zamarzania gruntu.

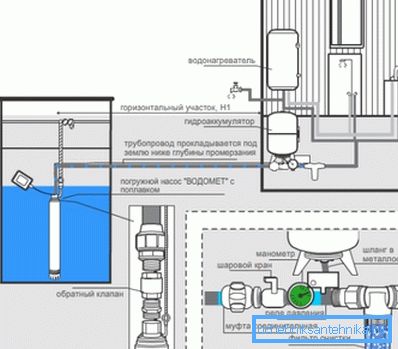

Przy podłączaniu do źródła wody warto jednak wziąć pod uwagę szereg niuansów.

• Jeżeli zawór zwrotny nie znajduje się w konstrukcji samej pompy, jest instalowany po niej. Bez zaworu, gdy silnik jest zatrzymany, woda z systemu zaopatrzenia w wodę wpłynie do studni.
• Instalacja hydroakumulatora jest niezwykle pożądana. Wygładzi szczyty zużycia wody; ponadto, jeśli jest dostępny, pompa będzie pozostawać bezczynna przez znaczną część czasu, co pozwoli zaoszczędzić zarówno energię elektryczną, jak i jej zasoby.
• Urządzenia o dużej mocy wymagają rozrusznika, który stopniowo zwiększa prąd rozruchowy.

Wniosek

Mamy nadzieję, że wybór i instalacja nie spowodują u czytelnika poważnych trudności. Film wideo w tym artykule zawiera dodatkowe przydatne informacje. Sukcesy!
